Konstrukce a výroba dřevostaveb Bc Dřevařství 2018 Konstrukce a výroba dřevostaveb Konstrukce stropů
strana 2 Dřevěný polospalný strop Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 3 Dřevěný polospalný strop s rákosníky Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019

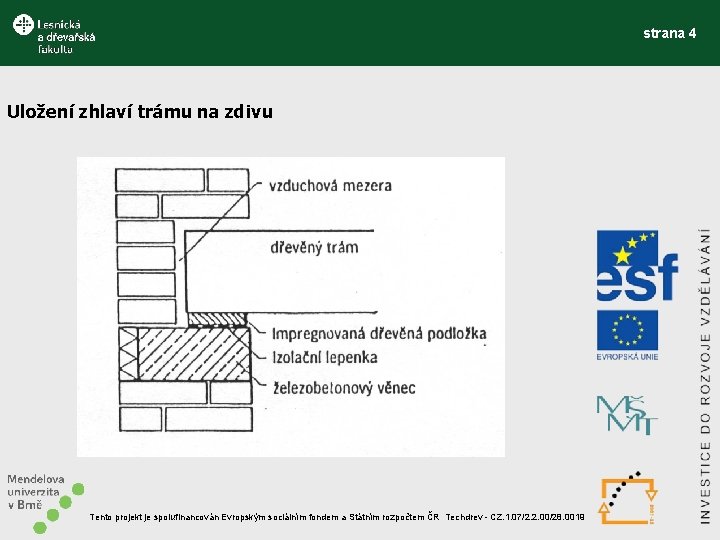

strana 4 Uložení zhlaví trámu na zdivu Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 5 Uložení zhlaví trámu na zdivu Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 6 Polohy stropních trámů 1. štítový trám (2 cm od líce zdiva) 2. krajní trám (podél vnitřní zdi, 2 cm) 3. mezilehlý trám (osově ve stejných vzdálenostech) 4. zkrácený trám (vyměněná stropnice) 5. výměna 6. výplňový trám 7. trám výměny Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 7 Použití výměn stropních trámů u komína Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 8 Orientační průřezy stropních trámů Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 9 Stavebně technický průzkum – dřevěný trámový strop Oprava zhlaví - dřevěnými příložkami - svorníky - hřebíky - uložením na výměnu do sousedních trámů - uložením na ocelovou konzolu ve zdivu Zesílení stropnic - přibitím prkenných příložek (oboustranně) - fošnovými příložkami (šrouby + podložky) - ocelovými příložkami - jednostranně - oboustranně Nadměrný průhyb stropnic – nejprve vyrovnání a podepření Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 10 Dřevěný trámový strop se zapuštěným záklopem Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 11 Použití Liaporu v konstrukci stropu Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 12 Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 13 Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 14 Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 15 Dřevěný trámový strop – viditelné trámy Zvukově izolační schopnost malá Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 16 Dřevěný trámový strop – viditelné trámy Zvukově izolační schopnost dobrá Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 17 Dřevěný trámový strop – viditelné trámy Zvukově izolační schopnost dobrá Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 18 Dřevěný trámový strop – skryté trámy Zvukově izolační schopnost malá – zavěšením podhledu Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 19 Dřevěný trámový strop – skryté trámy Zvukově izolační schopnost dobrá – betonové desky Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 20 Dřevěný trámový strop – skryté trámy Zvukově izolační schopnost dobrá – betonové desky Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 21 Použité zdroje: 1. BATRAN, B. a kol. Stavební nauka tesař. Hamburg: Handwerk und Technik Gmb. H, České vydání Praha: Wahlberg, 1994. 304 s. ISBN 80 – 901 – 657 – 4 – 5. 2. ŠEFCŮ, O. , ŠTUMPA, B. : 100 osvědčených stavebních detailů : tradice z pohledu dneška. 1. vyd. Praha: Grada, 2010. 210 s. ISBN 978 -80 -247 -3114 -8. 3. I N F O R M A T I O N S D I E N S T H O L Z, Arbeitsgemeinschaft Holz, Dusseldorf Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
