Konstrukce a vroba devostaveb Bc Devastv 2018 Konstrukce

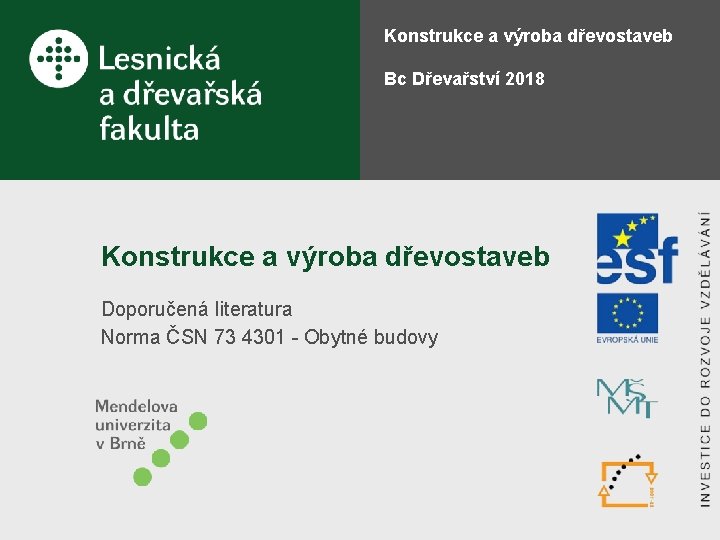

Konstrukce a výroba dřevostaveb Bc Dřevařství 2018 Konstrukce a výroba dřevostaveb Doporučená literatura Norma ČSN 73 4301 - Obytné budovy
strana 2 Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 3 Vaverka, J. , Havířová, Z. , Jindrák, M. Dřevostavby pro bydlení. Grada 2008. Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 4 Kolb, J. Dřevostavby. Systémy nosných konstrukcí, obvodové pláště. Grada 2011. Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019

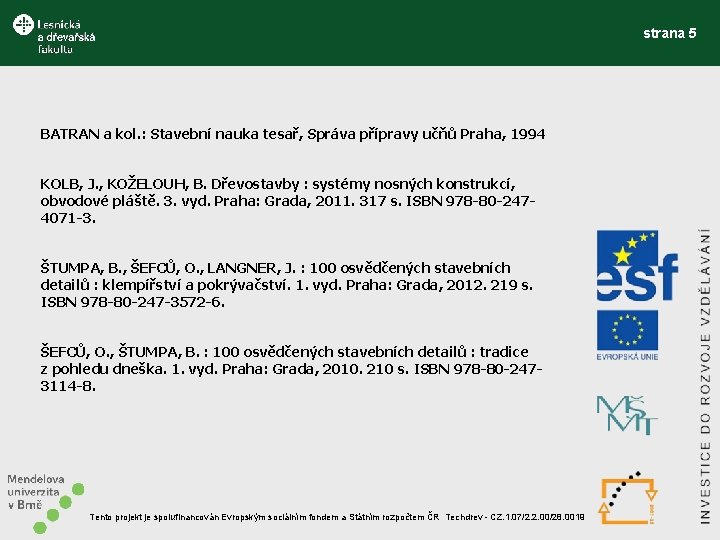

strana 5 BATRAN a kol. : Stavební nauka tesař, Správa přípravy učňů Praha, 1994 KOLB, J. , KOŽELOUH, B. Dřevostavby : systémy nosných konstrukcí, obvodové pláště. 3. vyd. Praha: Grada, 2011. 317 s. ISBN 978 -80 -2474071 -3. ŠTUMPA, B. , ŠEFCŮ, O. , LANGNER, J. : 100 osvědčených stavebních detailů : klempířství a pokrývačství. 1. vyd. Praha: Grada, 2012. 219 s. ISBN 978 -80 -247 -3572 -6. ŠEFCŮ, O. , ŠTUMPA, B. : 100 osvědčených stavebních detailů : tradice z pohledu dneška. 1. vyd. Praha: Grada, 2010. 210 s. ISBN 978 -80 -2473114 -8. Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 6 Štefko, J. , Reinprecht, L. : Dřevěné stavby, Jaga group spol. s r. o. Bratislava, 2004. Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 7 Koželouh B. : Dřevěné konstrukce podle Eurokódu 5. Step 2. ČKAIT, 2004. Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 8 Gerner, M. : Tesařské spoje, Grada Publishing a. s. , 2003. Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 9 Kohout J. a kol. : Tesařství. Tradice z pohledu dneška. Grada Publishing a. s. , 1996. Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 10 Projekt rodinného domu Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 11 Projekt rodinného domu Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019

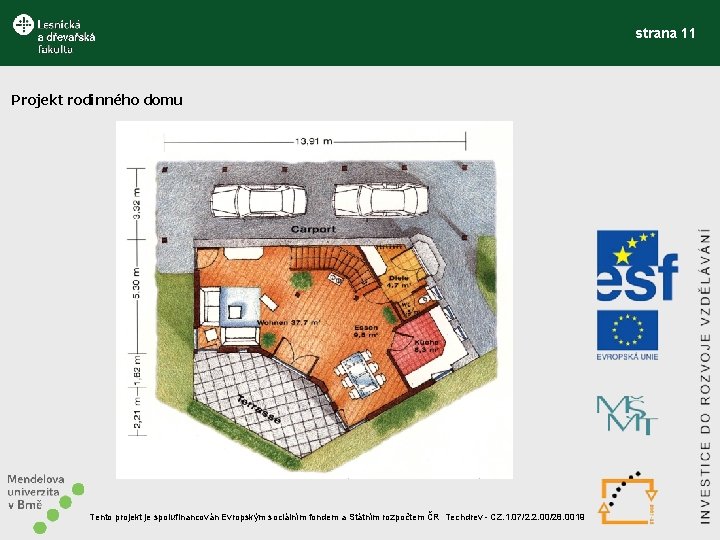

strana 12 Projekt rodinného domu Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 13 Obytné budovy – ČSN 73 4301 Definice: 3. 1. 4 Rodinný dům více než ½ podlahové plochy určena k bydlení max. 3 samostatné byty max. dvě NP a jedno PP a podkroví 3. 2. 3 Obytná místnost 3. 2. 4 Příslušenství bytu komunikační prostory prostor pro osobní hygienu prostor pro vaření prostor pro další funkce, nutné pro užívání bytu 3. 2. 5 Podkroví prostor nad posledním NP vymezený kcí krovu určený k účelovému využití splnění požadavků - příslušné vyhl. , hyg. předpisy Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 14 Obytné budovy – ČSN 73 4301 3. 3 Podlaží – část stavby vymezená dvěma nad sebou následujícími vrchními líci nosné kce stropu 3. 3. 1 Podzemní podlaží - podlaží, jehož úroveň podlahy nebo převažující část je níže, než 800 mm pod nejvyšší úrovní přilehlého terénu v pásmu š. 5 m okolo domu 3. 3. 2 Nadzemní podlaží - dtto, výše nebo rovno 800 mm 4. 3 Proslunění - samostatně stojící RD - min. ½ podlahových ploch obytných místností prosluněna Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 15 Obytné budovy – ČSN 73 4301 5. 2 Prostory bytu 5. 2. 1 Základní ustanovení - možnost přepravy předmětů 1 800 x 600 x 1 800 mm do všech obytných místností - vybavení místností dle účelu nábytkem a zařízením - kuchyň a obytné místnosti přístup ne přímo ze zádveří 5. 2. 2 Obytné místnosti - min. plocha 8 m 2 (jediná místnost min. 16 m 2) - přímé denní osvětlení a větrání - vytápění s možností regulace Doporučené min. plochy(pro byty s 3 -4 obytnými místnostmi) obývací pokoj - bez stolování 18 m 2 - se stolováním 21 m 2 ložnice - s 1 lůžkem 8 m 2 - se 2 lůžky 12 m 2 Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019

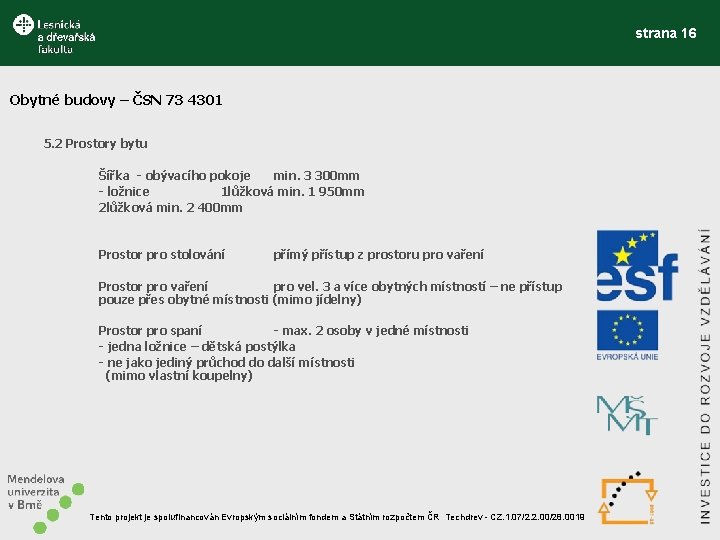

strana 16 Obytné budovy – ČSN 73 4301 5. 2 Prostory bytu Šířka - obývacího pokoje min. 3 300 mm - ložnice 1 lůžková min. 1 950 mm 2 lůžková min. 2 400 mm Prostor pro stolování přímý přístup z prostoru pro vaření Prostor pro vaření pro vel. 3 a více obytných místností – ne přístup pouze přes obytné místnosti (mimo jídelny) Prostor pro spaní - max. 2 osoby v jedné místnosti - jedna ložnice – dětská postýlka - ne jako jediný průchod do další místnosti (mimo vlastní koupelny) Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019

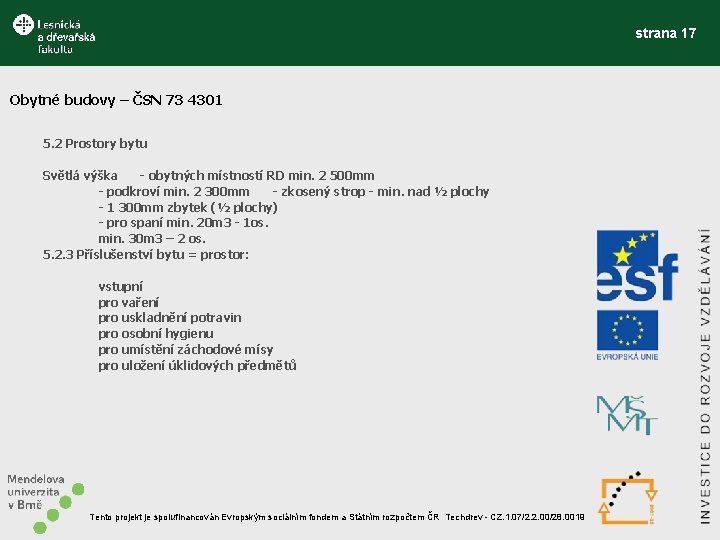

strana 17 Obytné budovy – ČSN 73 4301 5. 2 Prostory bytu Světlá výška - obytných místností RD min. 2 500 mm - podkroví min. 2 300 mm - zkosený strop - min. nad ½ plochy - 1 300 mm zbytek (½ plochy) - pro spaní min. 20 m 3 - 1 os. min. 30 m 3 – 2 os. 5. 2. 3 Příslušenství bytu = prostor: vstupní pro vaření pro uskladnění potravin pro osobní hygienu pro umístění záchodové mísy pro uložení úklidových předmětů Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 18 Obytné budovy – ČSN 73 4301 Vstupní prostor - uložení svrchního šatstva a obuvi - min. šířka 1 100 mm i po vestavění nábytku (800 mm spoj. část) - min. výška 2 100 mm Prostor pro vaření pracovní kuchyně – min. 6 m 2 kuchyně s příležitostným stolováním kuchyně se stolováním – min. 12 m 2 náležitosti: zařízení k vaření a pečení pracovní plocha dřez s odkládací plochou (myčka) nábytek k uskladnění nádobí a kuch. nářadí chladnička (600 x 600 mm) možnost instalace drobných spotřebičů rozměr: jednořadé uspořádání – volný prostor š. min. 1 100 mm dvouřadé uspořádání – volný prostor š. min. 1 000 mm Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 19 Obytné budovy – ČSN 73 4301 Prostor pro uskladnění potravin - spížní komora - spížní skříň větraný, ne u komína, sporáku apod. Prostor pro osobní hygienu - min. 1 koupelna - min. 1 záchodová mísa - umístění pračky (600 x 600 mm) - vícepodlažní byt – umyvátko na WC - přímý přístup z komunikač. prostoru (jeden prostor) - místnost s WC ne přístup - obytná místnost - prostor vaření - je-li pouze 1 WC – musí být v samostatné místnosti (rozměry, odstupy) Prostor pro uložení úklidových předmětů ne přístup z obytné místnosti Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
strana 20 Obytné budovy – ČSN 73 4301 Vstupní prostor – zádveří - odložení obuvi - dveře š. 900 mm - ochrana před povětrnostními vlivy Schodiště - min. š. 900 mm - sklon ramene max. 35 o (do KV 3 000 mm lze až 41 o) Další požadavky: vytápění větrání ochrana proti hluku osvětlení + vizuální spojení s vnějším prostorem Zakreslování v měř. 1: 50 – okna, dveře, schodiště, obklady, atd. Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ. 1. 07/2. 2. 00/28. 0019
