Konsep Internetworking dan Model Arsitektural Rekayasa Internet Week

Konsep Internetworking dan Model Arsitektural Rekayasa Internet Week 1 Dosen: S. Indriani L, M. T Genap 2012/2013

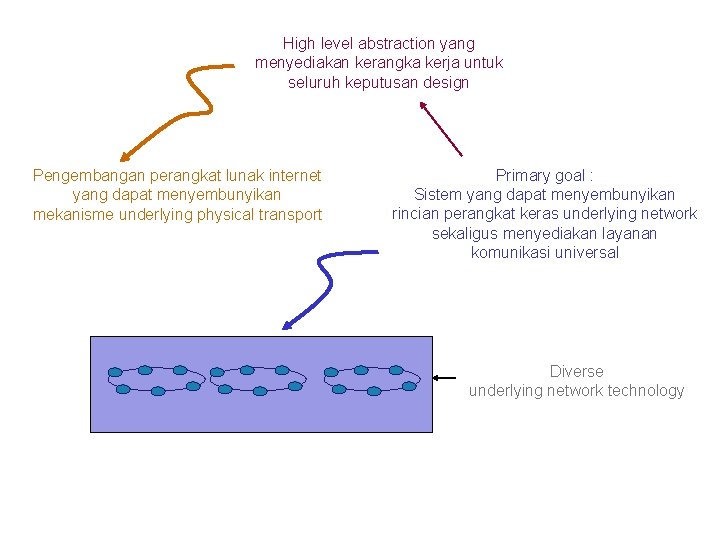

High level abstraction yang menyediakan kerangka kerja untuk seluruh keputusan design Pengembangan perangkat lunak internet yang dapat menyembunyikan mekanisme underlying physical transport Primary goal : Sistem yang dapat menyembunyikan rincian perangkat keras underlying network sekaligus menyediakan layanan komunikasi universal Diverse underlying network technology

Metoda yang dipilih para designer untuk menyembunyikan rincian jaringan Application-level Interconnection Network-level Interconnection

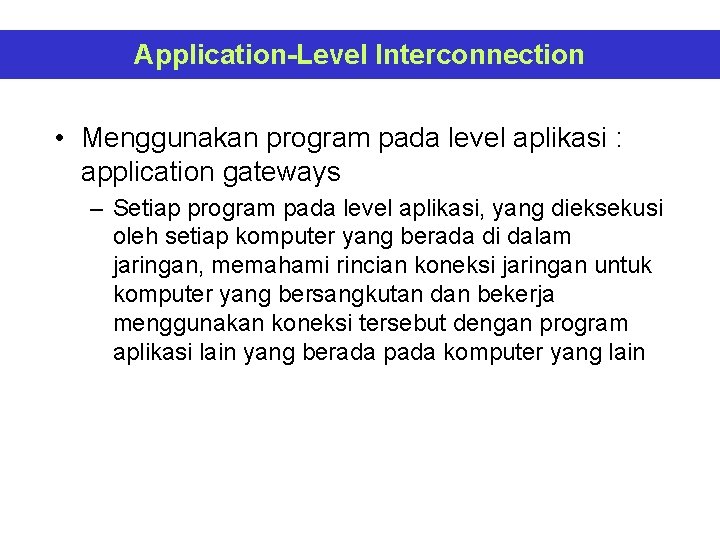

Application-Level Interconnection • Menggunakan program pada level aplikasi : application gateways – Setiap program pada level aplikasi, yang dieksekusi oleh setiap komputer yang berada di dalam jaringan, memahami rincian koneksi jaringan untuk komputer yang bersangkutan dan bekerja menggunakan koneksi tersebut dengan program aplikasi lain yang berada pada komputer yang lain

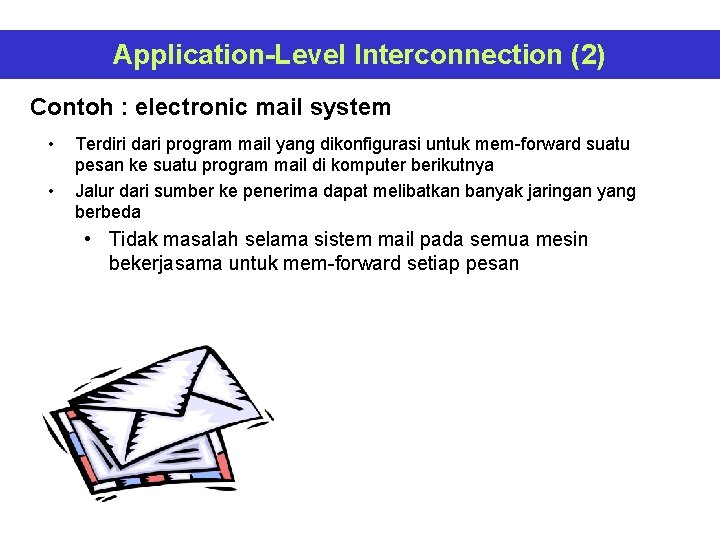

Application-Level Interconnection (2) Contoh : electronic mail system • • Terdiri dari program mail yang dikonfigurasi untuk mem-forward suatu pesan ke suatu program mail di komputer berikutnya Jalur dari sumber ke penerima dapat melibatkan banyak jaringan yang berbeda • Tidak masalah selama sistem mail pada semua mesin bekerjasama untuk mem-forward setiap pesan

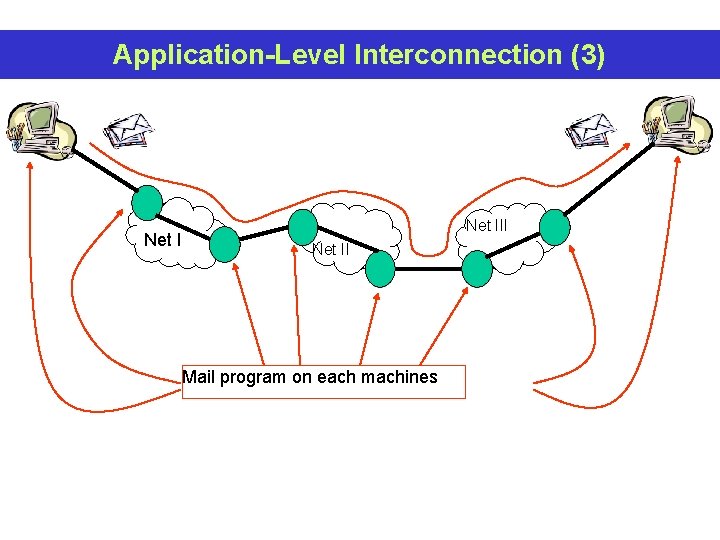

Application-Level Interconnection (3) Net III Net II Mail program on each machines

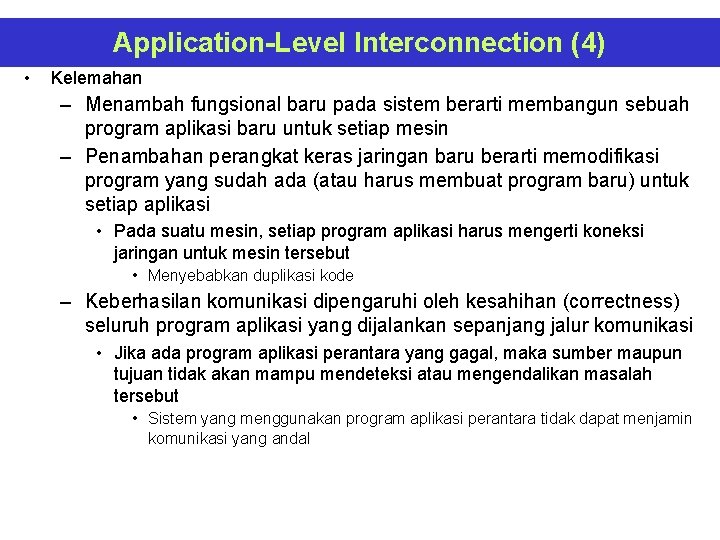

Application-Level Interconnection (4) • Kelemahan – Menambah fungsional baru pada sistem berarti membangun sebuah program aplikasi baru untuk setiap mesin – Penambahan perangkat keras jaringan baru berarti memodifikasi program yang sudah ada (atau harus membuat program baru) untuk setiap aplikasi • Pada suatu mesin, setiap program aplikasi harus mengerti koneksi jaringan untuk mesin tersebut • Menyebabkan duplikasi kode – Keberhasilan komunikasi dipengaruhi oleh kesahihan (correctness) seluruh program aplikasi yang dijalankan sepanjang jalur komunikasi • Jika ada program aplikasi perantara yang gagal, maka sumber maupun tujuan tidak akan mampu mendeteksi atau mengendalikan masalah tersebut • Sistem yang menggunakan program aplikasi perantara tidak dapat menjamin komunikasi yang andal

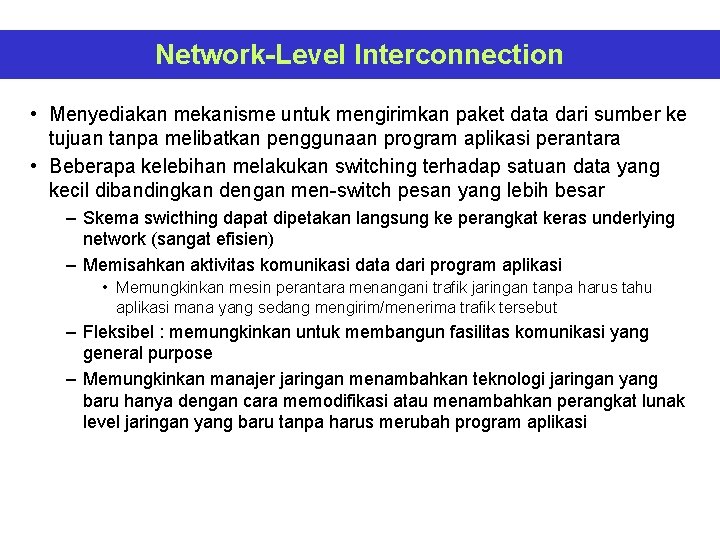

Network-Level Interconnection • Menyediakan mekanisme untuk mengirimkan paket data dari sumber ke tujuan tanpa melibatkan penggunaan program aplikasi perantara • Beberapa kelebihan melakukan switching terhadap satuan data yang kecil dibandingkan dengan men-switch pesan yang lebih besar – Skema swicthing dapat dipetakan langsung ke perangkat keras underlying network (sangat efisien) – Memisahkan aktivitas komunikasi data dari program aplikasi • Memungkinkan mesin perantara menangani trafik jaringan tanpa harus tahu aplikasi mana yang sedang mengirim/menerima trafik tersebut – Fleksibel : memungkinkan untuk membangun fasilitas komunikasi yang general purpose – Memungkinkan manajer jaringan menambahkan teknologi jaringan yang baru hanya dengan cara memodifikasi atau menambahkan perangkat lunak level jaringan yang baru tanpa harus merubah program aplikasi

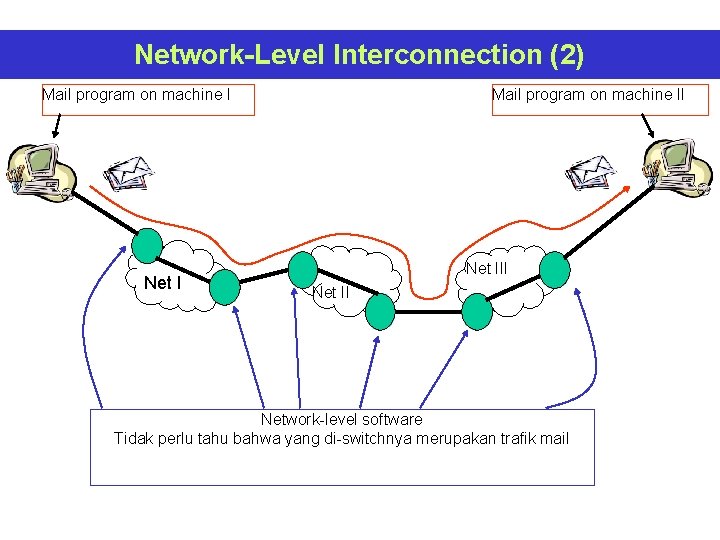

Network-Level Interconnection (2) Mail program on machine I Net I Mail program on machine II Network-level software Tidak perlu tahu bahwa yang di-switchnya merupakan trafik mail

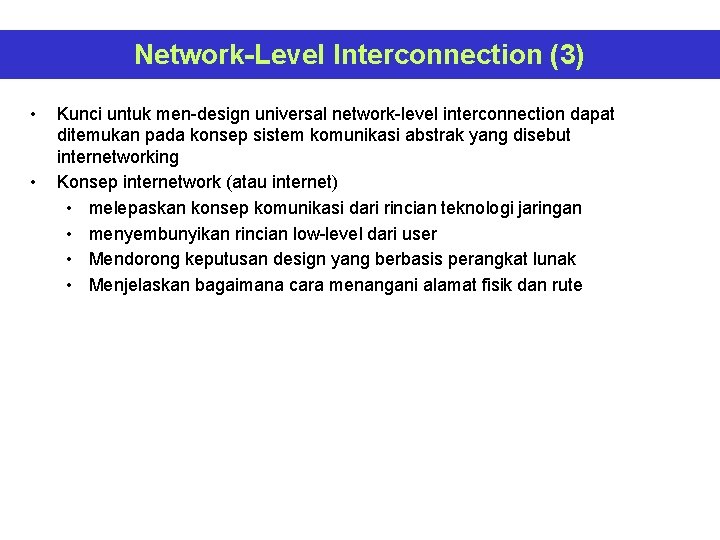

Network-Level Interconnection (3) • • Kunci untuk men-design universal network-level interconnection dapat ditemukan pada konsep sistem komunikasi abstrak yang disebut internetworking Konsep internetwork (atau internet) • melepaskan konsep komunikasi dari rincian teknologi jaringan • menyembunyikan rincian low-level dari user • Mendorong keputusan design yang berbasis perangkat lunak • Menjelaskan bagaimana cara menangani alamat fisik dan rute

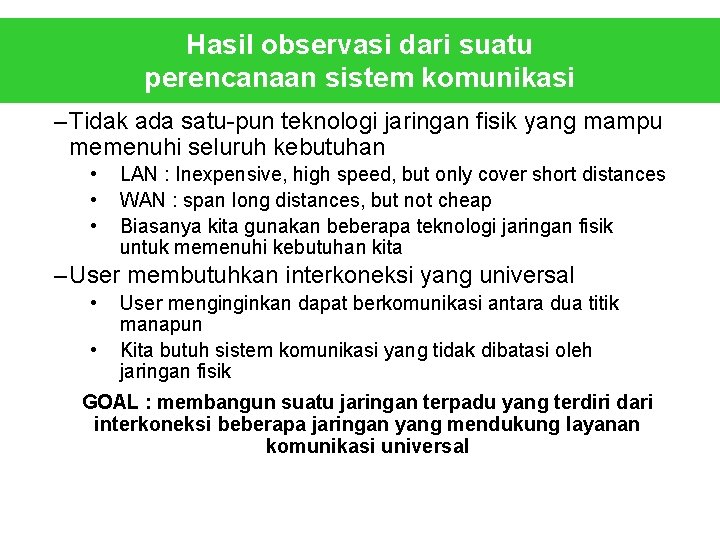

Hasil observasi dari suatu perencanaan sistem komunikasi – Tidak ada satu-pun teknologi jaringan fisik yang mampu memenuhi seluruh kebutuhan • • • LAN : Inexpensive, high speed, but only cover short distances WAN : span long distances, but not cheap Biasanya kita gunakan beberapa teknologi jaringan fisik untuk memenuhi kebutuhan kita – User membutuhkan interkoneksi yang universal • • User menginginkan dapat berkomunikasi antara dua titik manapun Kita butuh sistem komunikasi yang tidak dibatasi oleh jaringan fisik GOAL : membangun suatu jaringan terpadu yang terdiri dari interkoneksi beberapa jaringan yang mendukung layanan komunikasi universal

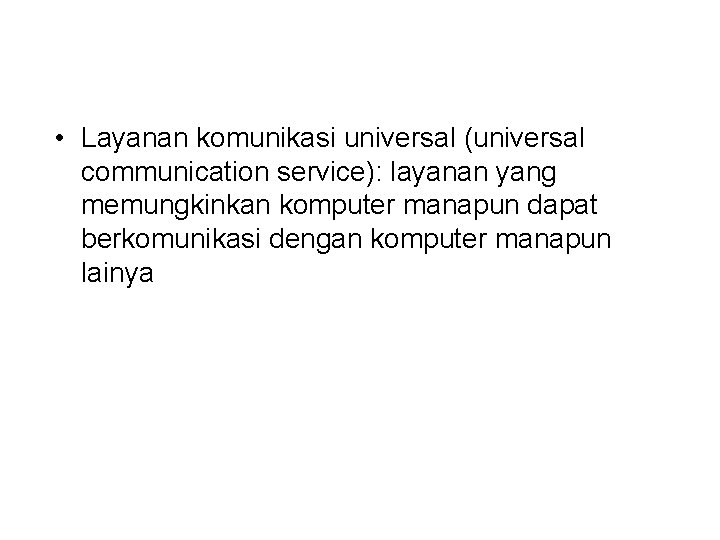

• Layanan komunikasi universal (universal communication service): layanan yang memungkinkan komputer manapun dapat berkomunikasi dengan komputer manapun lainya

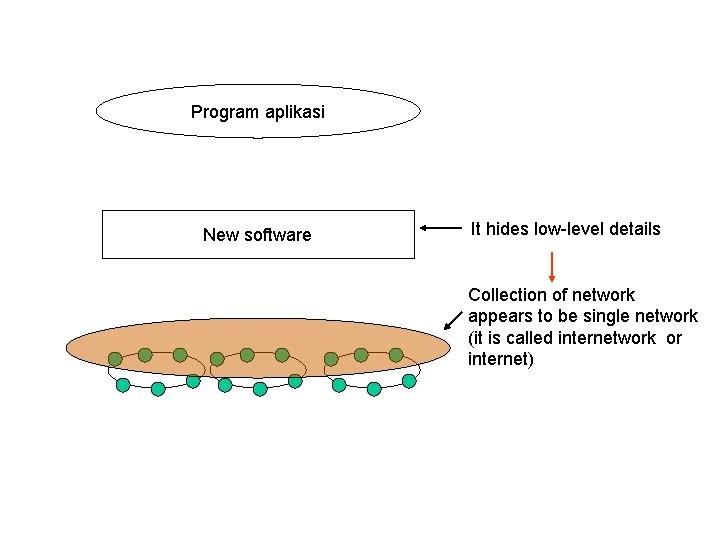

Program aplikasi New software It hides low-level details Collection of network appears to be single network (it is called internetwork or internet)

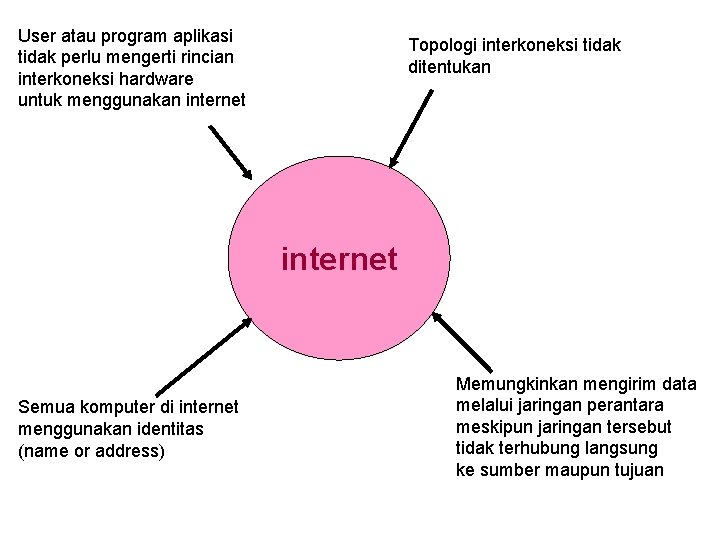

User atau program aplikasi tidak perlu mengerti rincian interkoneksi hardware untuk menggunakan internet Topologi interkoneksi tidak ditentukan internet Semua komputer di internet menggunakan identitas (name or address) Memungkinkan mengirim data melalui jaringan perantara meskipun jaringan tersebut tidak terhubung langsung ke sumber maupun tujuan

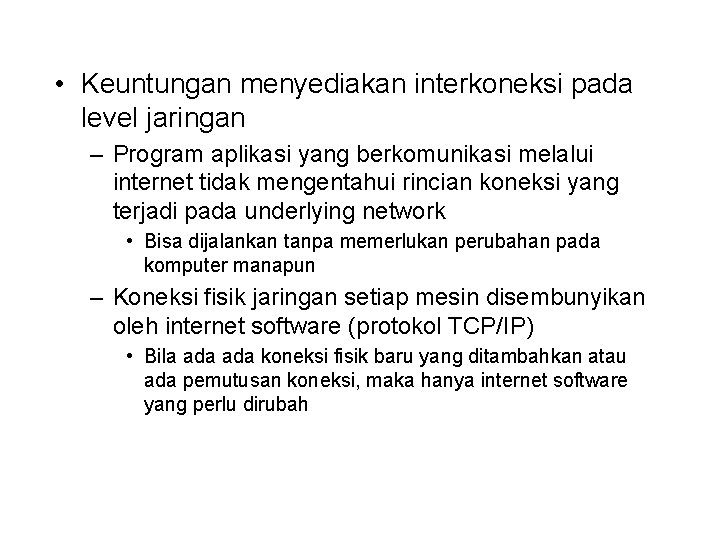

• Keuntungan menyediakan interkoneksi pada level jaringan – Program aplikasi yang berkomunikasi melalui internet tidak mengentahui rincian koneksi yang terjadi pada underlying network • Bisa dijalankan tanpa memerlukan perubahan pada komputer manapun – Koneksi fisik jaringan setiap mesin disembunyikan oleh internet software (protokol TCP/IP) • Bila ada koneksi fisik baru yang ditambahkan atau ada pemutusan koneksi, maka hanya internet software yang perlu dirubah

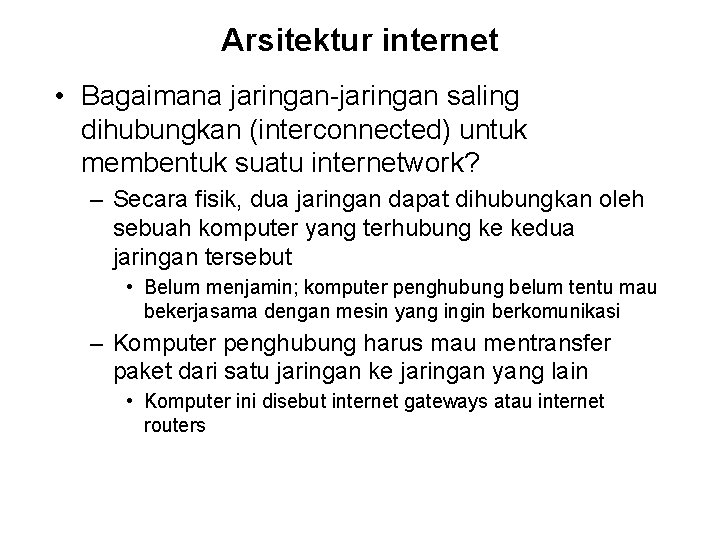

Arsitektur internet • Bagaimana jaringan-jaringan saling dihubungkan (interconnected) untuk membentuk suatu internetwork? – Secara fisik, dua jaringan dapat dihubungkan oleh sebuah komputer yang terhubung ke kedua jaringan tersebut • Belum menjamin; komputer penghubung belum tentu mau bekerjasama dengan mesin yang ingin berkomunikasi – Komputer penghubung harus mau mentransfer paket dari satu jaringan ke jaringan yang lain • Komputer ini disebut internet gateways atau internet routers

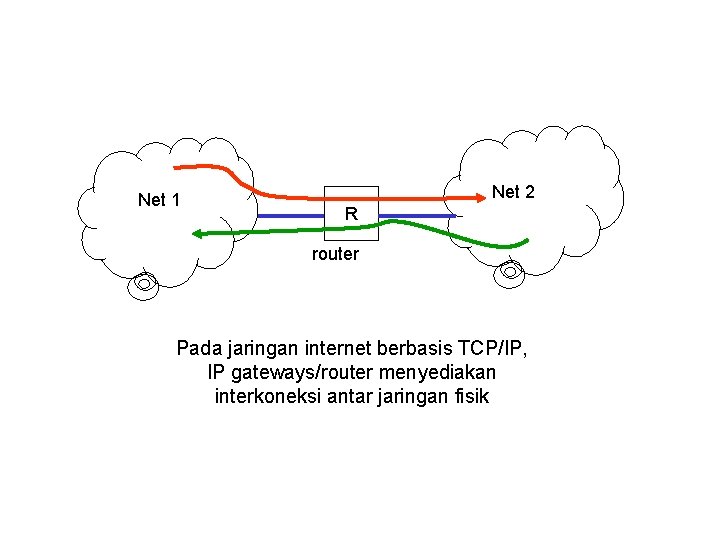

Net 1 Net 2 R router Pada jaringan internet berbasis TCP/IP, IP gateways/router menyediakan interkoneksi antar jaringan fisik

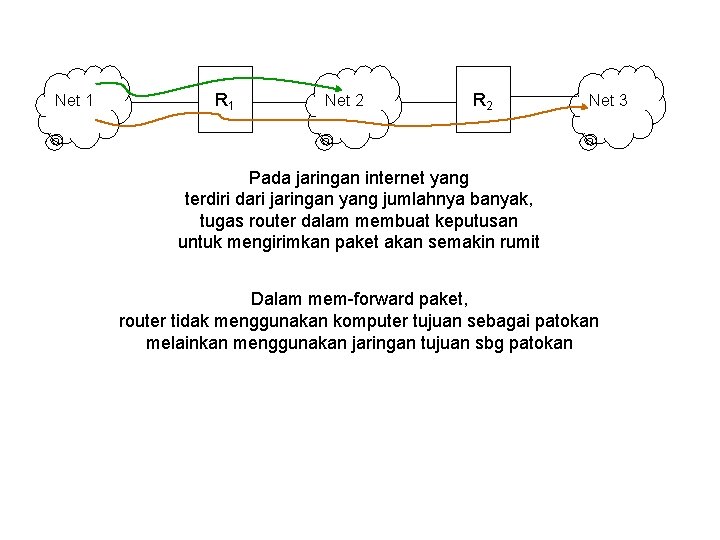

Net 1 R 1 Net 2 R 2 Net 3 Pada jaringan internet yang terdiri dari jaringan yang jumlahnya banyak, tugas router dalam membuat keputusan untuk mengirimkan paket akan semakin rumit Dalam mem-forward paket, router tidak menggunakan komputer tujuan sebagai patokan melainkan menggunakan jaringan tujuan sbg patokan
