Konsep Dasar Simpul dan Cabang Tujuan Pembelajaran Memahami
Konsep Dasar – Simpul dan. Cabang
Tujuan Pembelajaran Memahami rangkaian konsep simpul dan cabang pada

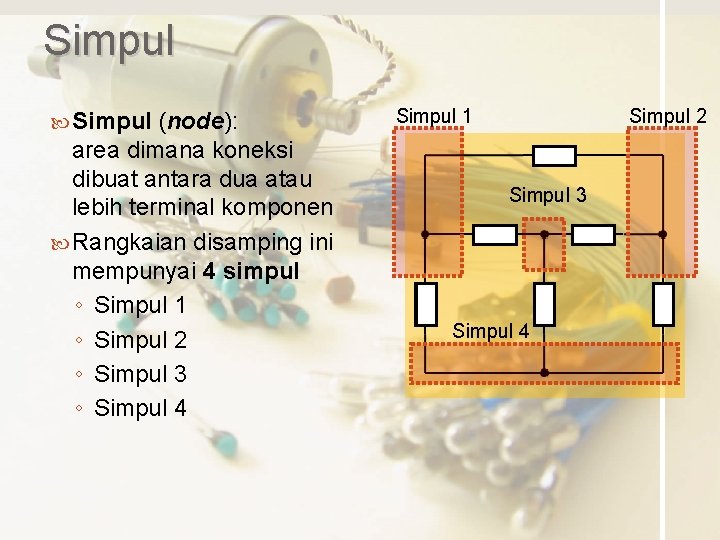

Simpul (node): area dimana koneksi dibuat antara dua atau lebih terminal komponen Rangkaian disamping ini mempunyai 4 simpul ◦ Simpul 1 ◦ Simpul 2 ◦ Simpul 3 ◦ Simpul 4 Simpul 1 Simpul 2 Simpul 3 Simpul 4

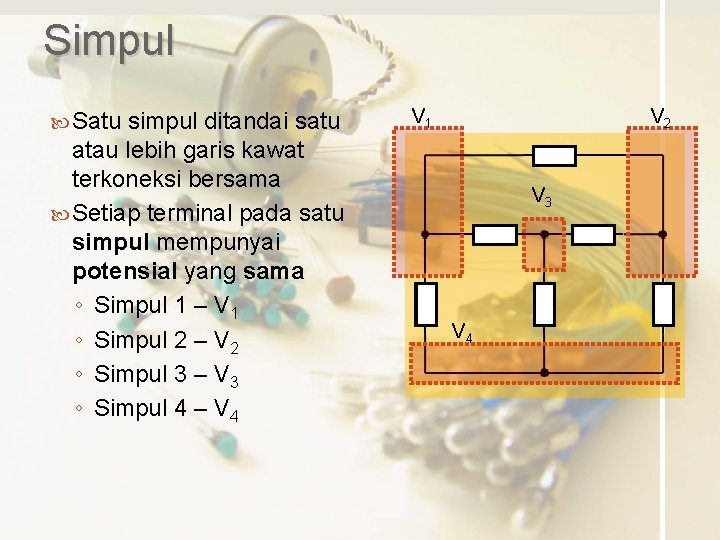

Simpul Satu simpul ditandai satu atau lebih garis kawat terkoneksi bersama Setiap terminal pada satu simpul mempunyai potensial yang sama ◦ Simpul 1 – V 1 ◦ Simpul 2 – V 2 ◦ Simpul 3 – V 3 ◦ Simpul 4 – V 4 V 1 V 2 V 3 V 4

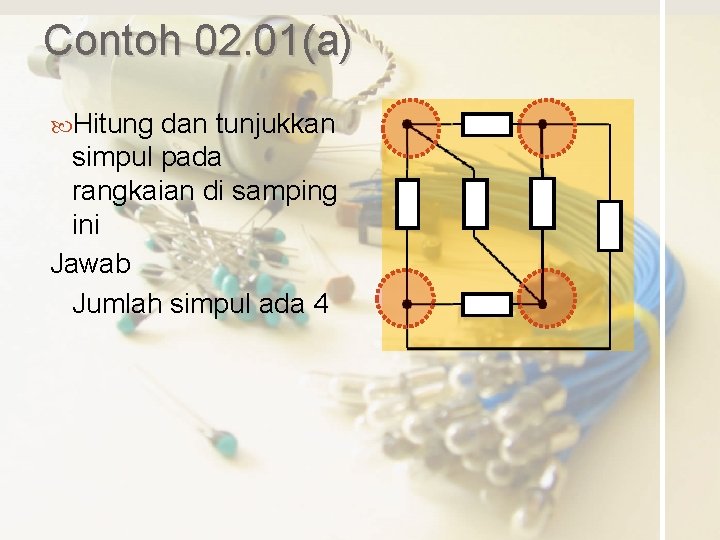

Contoh 02. 01(a) Hitung dan tunjukkan simpul pada rangkaian di samping ini Jawab Jumlah simpul ada 4

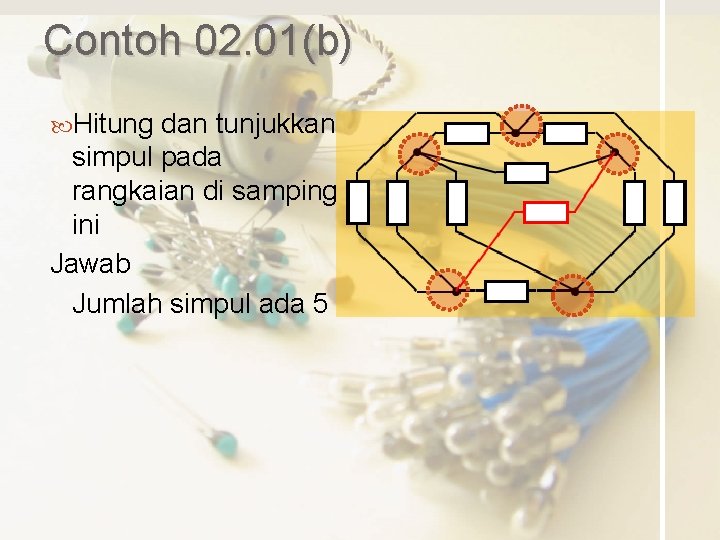

Contoh 02. 01(b) Hitung dan tunjukkan simpul pada rangkaian di samping ini Jawab Jumlah simpul ada 5

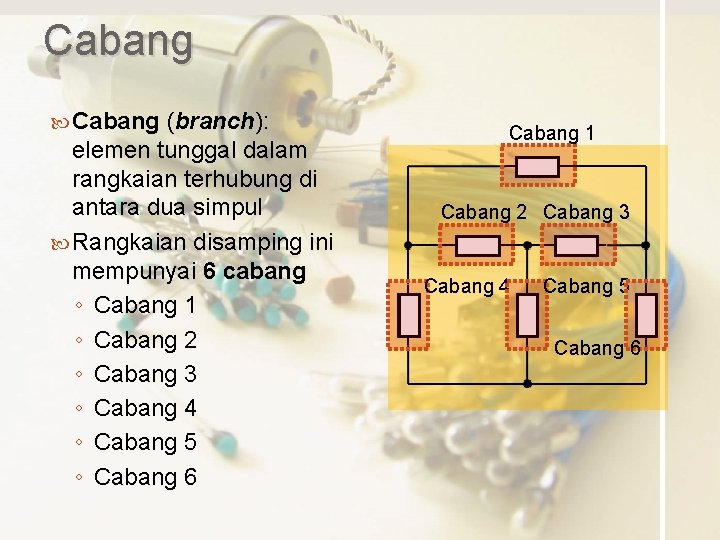

Cabang (branch): elemen tunggal dalam rangkaian terhubung di antara dua simpul Rangkaian disamping ini mempunyai 6 cabang ◦ Cabang 1 ◦ Cabang 2 ◦ Cabang 3 ◦ Cabang 4 ◦ Cabang 5 ◦ Cabang 6 Cabang 1 Cabang 2 Cabang 3 Cabang 4 Cabang 5 Cabang 6

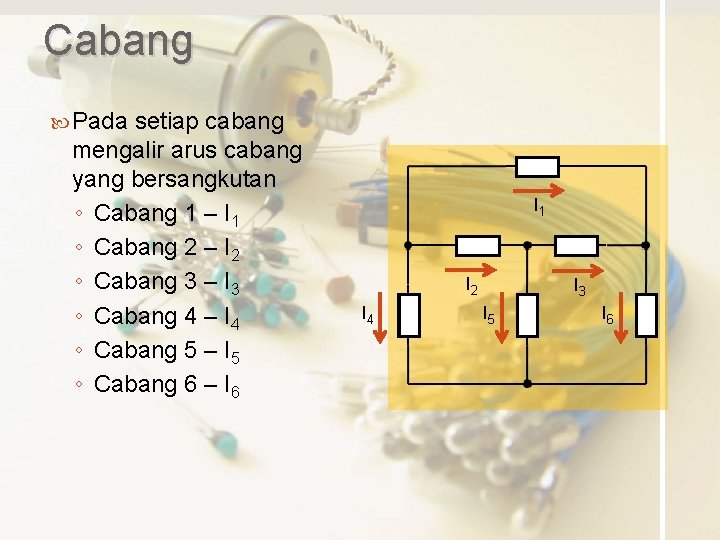

Cabang Pada setiap cabang mengalir arus cabang yang bersangkutan ◦ Cabang 1 – I 1 ◦ Cabang 2 – I 2 ◦ Cabang 3 – I 3 ◦ Cabang 4 – I 4 ◦ Cabang 5 – I 5 ◦ Cabang 6 – I 6 I 1 I 2 I 4 I 3 I 5 I 6

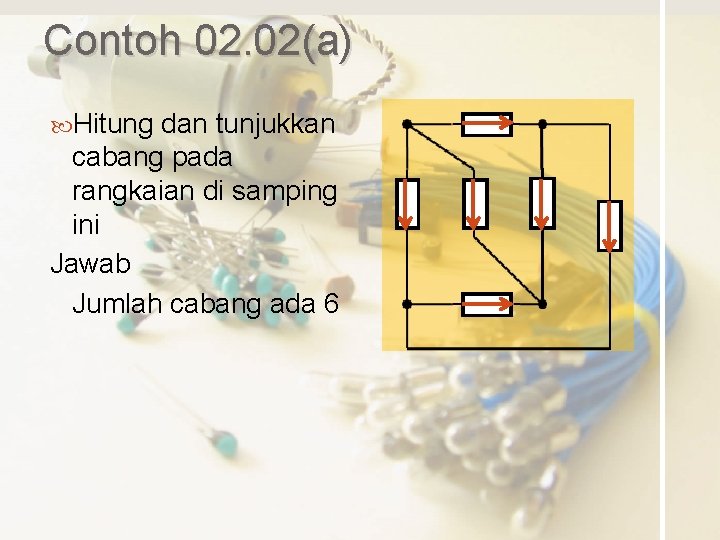

Contoh 02. 02(a) Hitung dan tunjukkan cabang pada rangkaian di samping ini Jawab Jumlah cabang ada 6

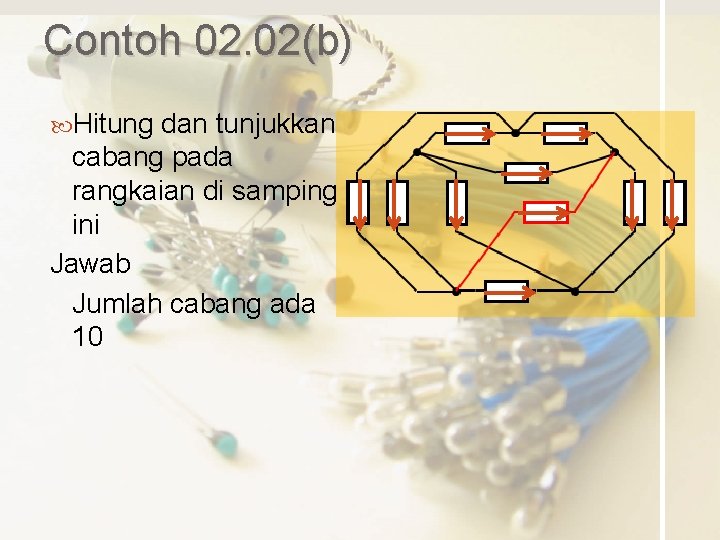

Contoh 02. 02(b) Hitung dan tunjukkan cabang pada rangkaian di samping ini Jawab Jumlah cabang ada 10

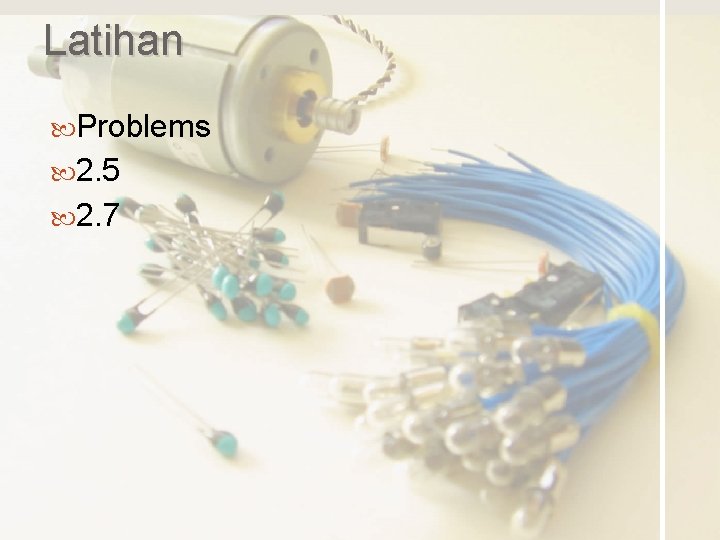

Latihan Problems 2. 5 2. 7
