![Konsep Dasar Elemen Rangkaian Pengantar Analisis Rangkaian Konsep Dasar – Elemen Rangkaian Pengantar Analisis Rangkaian](https://slidetodoc.com/presentation_image/368fe6b53a40f51c422ddffb360aee03/image-1.jpg)
Konsep Dasar – Elemen Rangkaian Pengantar Analisis Rangkaian
![Tujuan Pembelajaran Mengenal simbolnya elemen rangkaian notasi dan Tujuan Pembelajaran Mengenal simbolnya elemen rangkaian, notasi dan](https://slidetodoc.com/presentation_image/368fe6b53a40f51c422ddffb360aee03/image-2.jpg)

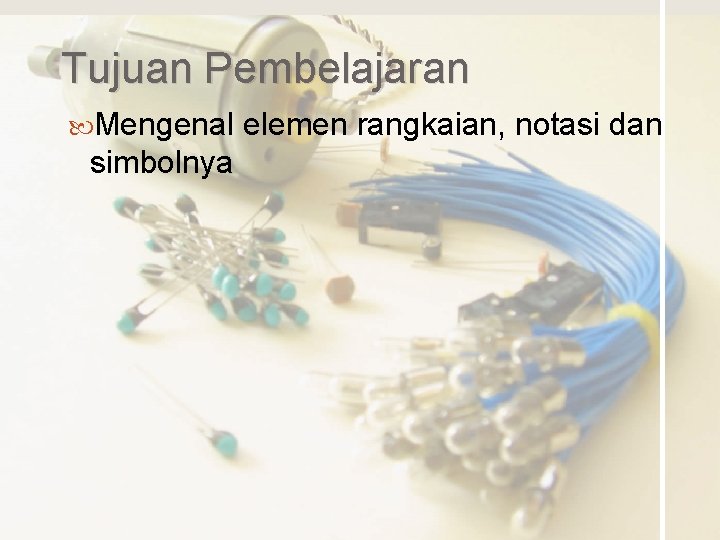

Tujuan Pembelajaran Mengenal simbolnya elemen rangkaian, notasi dan
![Elemen Sumber bebas elemen aktif yang memberikan arus atau tegangan yang tidak bergantung pada Elemen Sumber bebas: elemen aktif yang memberikan arus atau tegangan yang tidak bergantung pada](https://slidetodoc.com/presentation_image/368fe6b53a40f51c422ddffb360aee03/image-3.jpg)
Elemen Sumber bebas: elemen aktif yang memberikan arus atau tegangan yang tidak bergantung pada elemen lain atau cara penggunaannya Sumber dependen: elemen aktif yang memberikan arus atau tegangan bergantung pada elemen lain atau cara penggunaannya Sumber tegangan bebas: sumber bebas yang memberikan tegangan tetap Sumber arus bebas: sumber bebas yang memberikan arus tetap Sumber tegangan dependen: sumber dependent yang memberikan tegangan Sumber arus dependen: sumber dependent yang memberikan arus
![Sumber Tegangan dan arus Ideal Sumber Tegangan Ideal adalah elemen dua terminal yang tegangan Sumber Tegangan dan arus Ideal Sumber Tegangan Ideal adalah elemen dua terminal yang tegangan](https://slidetodoc.com/presentation_image/368fe6b53a40f51c422ddffb360aee03/image-4.jpg)

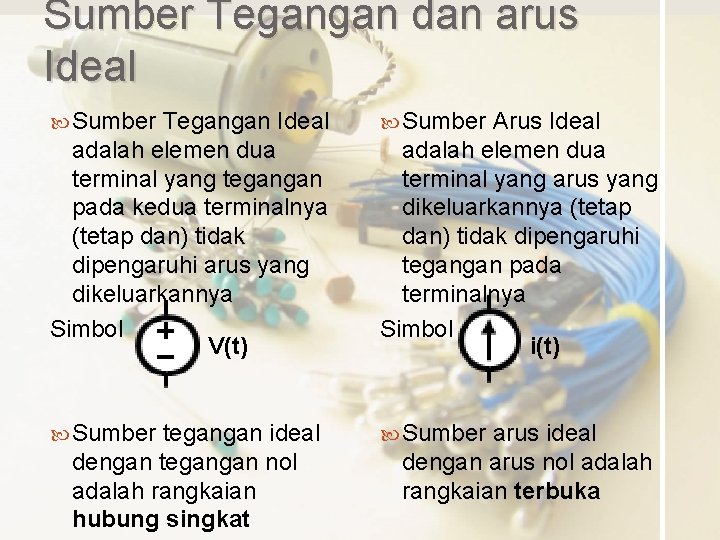

Sumber Tegangan dan arus Ideal Sumber Tegangan Ideal adalah elemen dua terminal yang tegangan pada kedua terminalnya (tetap dan) tidak dipengaruhi arus yang dikeluarkannya Simbol V(t) Sumber tegangan ideal dengan tegangan nol adalah rangkaian hubung singkat Arus Ideal adalah elemen dua terminal yang arus yang dikeluarkannya (tetap dan) tidak dipengaruhi tegangan pada terminalnya Simbol i(t) arus ideal dengan arus nol adalah rangkaian terbuka
![Sumber Dependen Ada 4 macam sumber dependen 1 Sumber tegangan dengan kendali tegangan Voltagecontroled Sumber Dependen Ada 4 macam sumber dependen 1. Sumber tegangan dengan kendali tegangan (Voltagecontroled](https://slidetodoc.com/presentation_image/368fe6b53a40f51c422ddffb360aee03/image-5.jpg)
Sumber Dependen Ada 4 macam sumber dependen 1. Sumber tegangan dengan kendali tegangan (Voltagecontroled Voltage Source – VCVS) 2. Sumber tegangan dengan kendali arus (Current-controled Voltage Source CCVS) 3. Sumber arus dengan kendali tegangan (Voltage-controled Current Source – VCCS) 4. Sumber rus dengan kendali arus (Currentcontroled Current Source – CCCS)
![Simbol Elemen Sumber Simbol Elemen Aktif Tetap atau fungsi waktu Tetap DC Sumber Tegangan Simbol Elemen Sumber Simbol Elemen Aktif Tetap atau fungsi waktu Tetap (DC) Sumber Tegangan](https://slidetodoc.com/presentation_image/368fe6b53a40f51c422ddffb360aee03/image-6.jpg)
Simbol Elemen Sumber Simbol Elemen Aktif Tetap atau fungsi waktu Tetap (DC) Sumber Tegangan Dependen Fungsi tegangan (VCVS) Fungsi Arus (CCVS) Sumber Arus Dependen Fungsi Tegangan (VCCS) Fungsi Arus (CCCS) Sumber Tegangan Sumber Arus
![Simbol Koneksi Kawat penghubung rangkaian dilambangkan dengan garis Kawat penghubung dianggap ideal berpotensial sama Simbol Koneksi Kawat penghubung rangkaian dilambangkan dengan garis. Kawat penghubung dianggap ideal berpotensial sama.](https://slidetodoc.com/presentation_image/368fe6b53a40f51c422ddffb360aee03/image-7.jpg)
Simbol Koneksi Kawat penghubung rangkaian dilambangkan dengan garis. Kawat penghubung dianggap ideal berpotensial sama. Dua kawat terhubung dilambangkan dengan titik. Kawat bersilangan tanpa titik tidak terhubung. Ujung kawat terbuka untuk koneksi (terminal) digambarkan dengan
![Simbol Elemen Pasif Elemen pasif dengan 2 dua terminal paling mendasar adalah resistor Simbol Elemen Pasif Elemen pasif dengan 2 (dua) terminal paling mendasar adalah ◦ resistor](https://slidetodoc.com/presentation_image/368fe6b53a40f51c422ddffb360aee03/image-8.jpg)
Simbol Elemen Pasif Elemen pasif dengan 2 (dua) terminal paling mendasar adalah ◦ resistor ◦ kapasitor ◦ Induktor Resistor: elemen pasif yang bersifat menahan arus Notasi: R Satuan: Ohm Elemen Pasif Umum Resistor Kapasitor Induktor
![Contoh 01 02 Tentukan arus IX dan IY pada rangkaian a dan b di Contoh 01. 02 Tentukan arus IX dan IY pada rangkaian (a) dan (b) di](https://slidetodoc.com/presentation_image/368fe6b53a40f51c422ddffb360aee03/image-9.jpg)

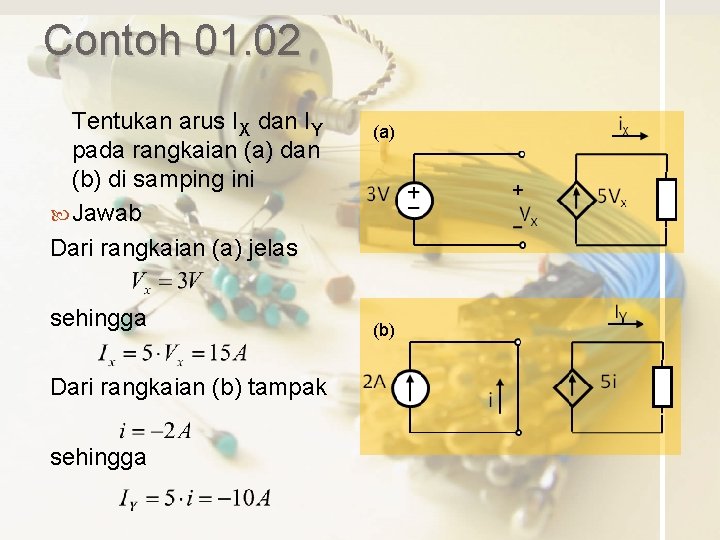

Contoh 01. 02 Tentukan arus IX dan IY pada rangkaian (a) dan (b) di samping ini Jawab Dari rangkaian (a) jelas sehingga Dari rangkaian (b) tampak sehingga (a) (b)
![Contoh 01 03 Berapakah Jawab tegangan Vy Contoh 01. 03 Berapakah Jawab tegangan Vy?](https://slidetodoc.com/presentation_image/368fe6b53a40f51c422ddffb360aee03/image-10.jpg)

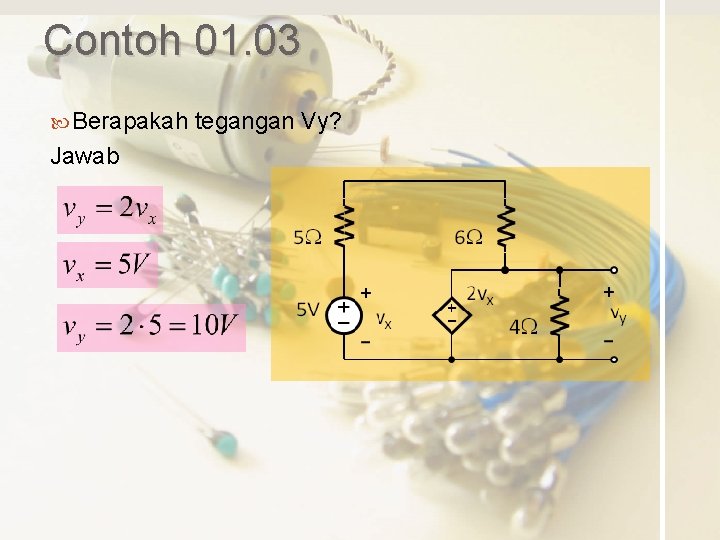

Contoh 01. 03 Berapakah Jawab tegangan Vy?
