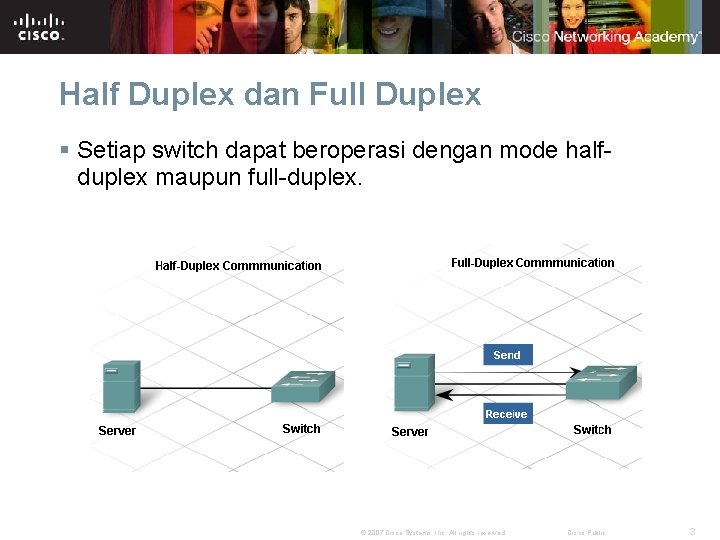

Half Duplex dan Full Duplex § Setiap switch dapat beroperasi dengan mode halfduplex maupun

Autonegotiation § Port dari Switch memiliki laju transmisi dan mode duplex yang di-set secara

Konfigurasi Dasar Switch> enable Switch# configure terminal Switch(config)# interface vlan 1 Switch(config-if)# ip address

Cisco Discovery Protocol (CDP) § Cisco Discovery Protocol (CDP) adalah sebuah cara megirmkan informasi

CDP § Perhatikan skema jaringan berikut ! R 3 terkoneksi langsung dengan R 2

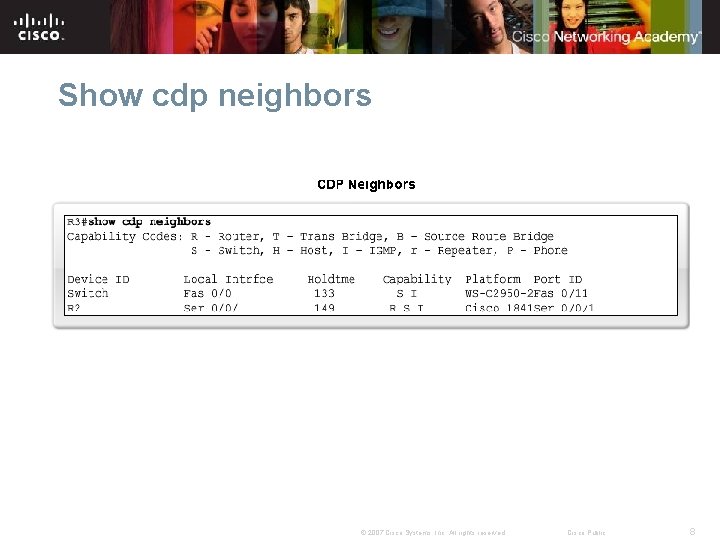

Show cdp neighbors © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 8

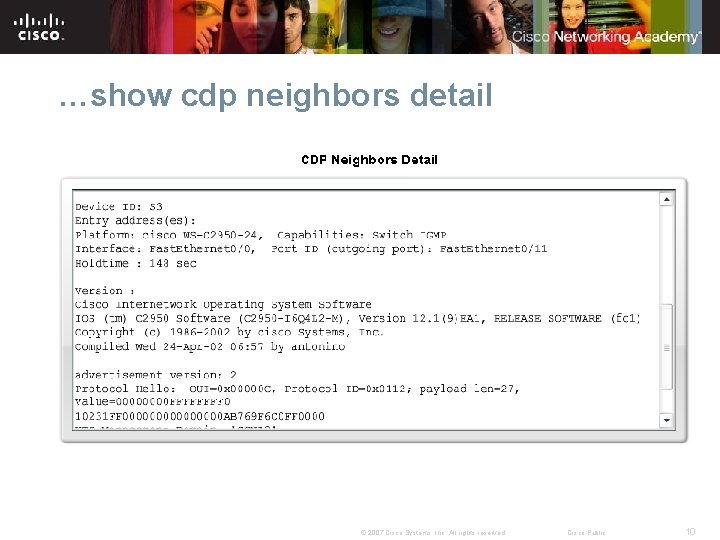

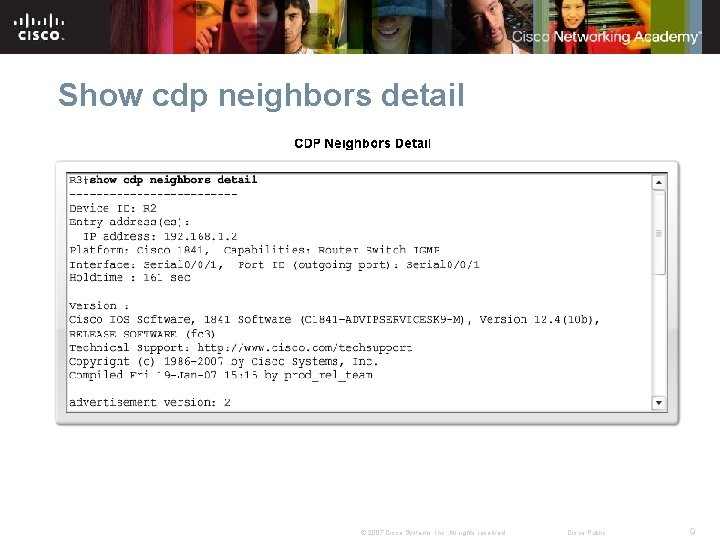

Show cdp neighbors detail © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

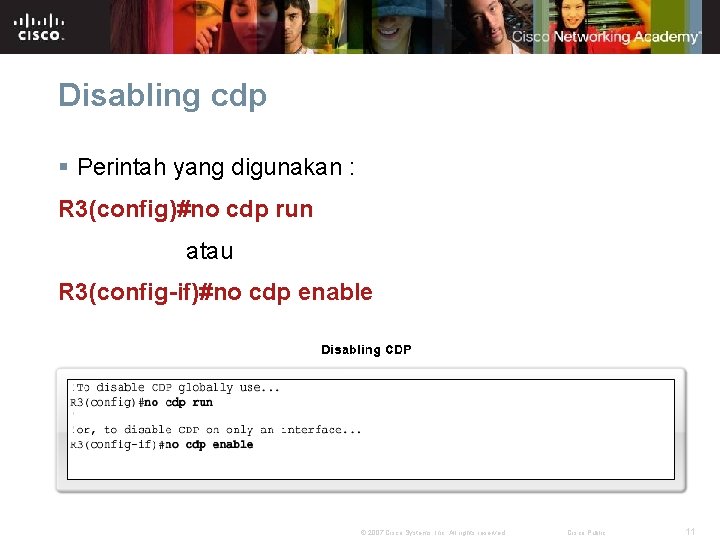

Disabling cdp § Perintah yang digunakan : R 3(config)#no cdp run atau R 3(config-if)#no

Koneksi WAN § Peralatan baru pada pelanggan harus terkoneksi setelah di bagian LAN untuk

3 Jenis Koneksi Serial WAN 1. Point-to-Point Menggunakan jalur sewa komunikasi khusus antara pelanggan

… 2. Circuit Switched 1. Koneksi Internet dengan circuit switched mirip dengan cara melakukan

… 3. Packet Switched Tiap pelanggan memiliki virtual circuit. Sebuah virtual circuit adalah sebuah

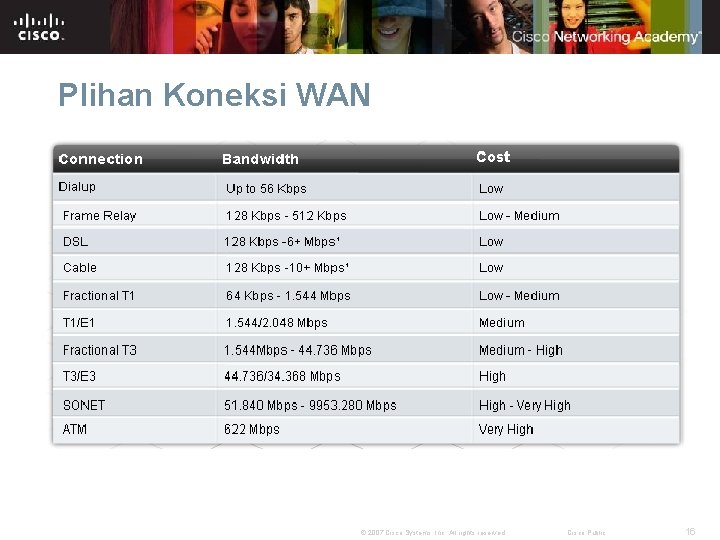

Plihan Koneksi WAN © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 16

Local Academy Cisco STMIK Widya Pratama Pekalongan © 2007 Cisco Systems, Inc. All rights

Slides: 17

Download presentation

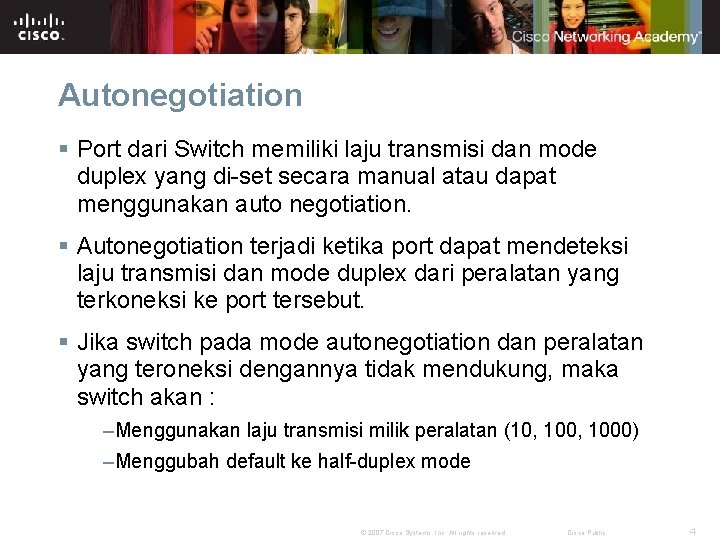

Autonegotiation § Port dari Switch memiliki laju transmisi dan mode duplex yang di-set secara manual atau dapat menggunakan auto negotiation. § Autonegotiation terjadi ketika port dapat mendeteksi laju transmisi dan mode duplex dari peralatan yang terkoneksi ke port tersebut. § Jika switch pada mode autonegotiation dan peralatan yang teroneksi dengannya tidak mendukung, maka switch akan : –Menggunakan laju transmisi milik peralatan (10, 1000) –Menggubah default ke half-duplex mode © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 4

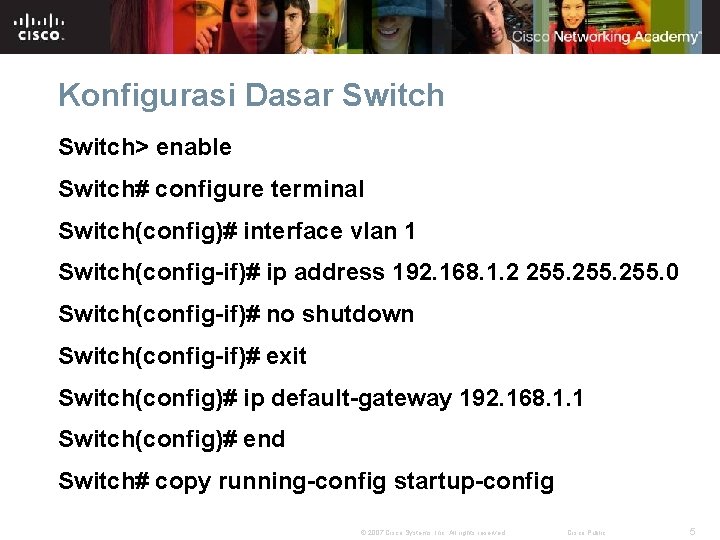

Konfigurasi Dasar Switch> enable Switch# configure terminal Switch(config)# interface vlan 1 Switch(config-if)# ip address 192. 168. 1. 2 255. 0 Switch(config-if)# no shutdown Switch(config-if)# exit Switch(config)# ip default-gateway 192. 168. 1. 1 Switch(config)# end Switch# copy running-config startup-config © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 5

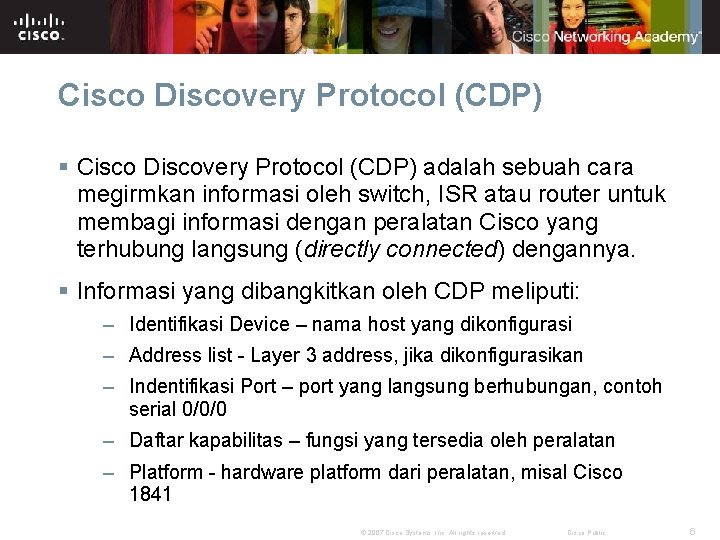

Cisco Discovery Protocol (CDP) § Cisco Discovery Protocol (CDP) adalah sebuah cara megirmkan informasi oleh switch, ISR atau router untuk membagi informasi dengan peralatan Cisco yang terhubung langsung (directly connected) dengannya. § Informasi yang dibangkitkan oleh CDP meliputi: – Identifikasi Device – nama host yang dikonfigurasi – Address list - Layer 3 address, jika dikonfigurasikan – Indentifikasi Port – port yang langsung berhubungan, contoh serial 0/0/0 – Daftar kapabilitas – fungsi yang tersedia oleh peralatan – Platform - hardware platform dari peralatan, misal Cisco 1841 © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 6

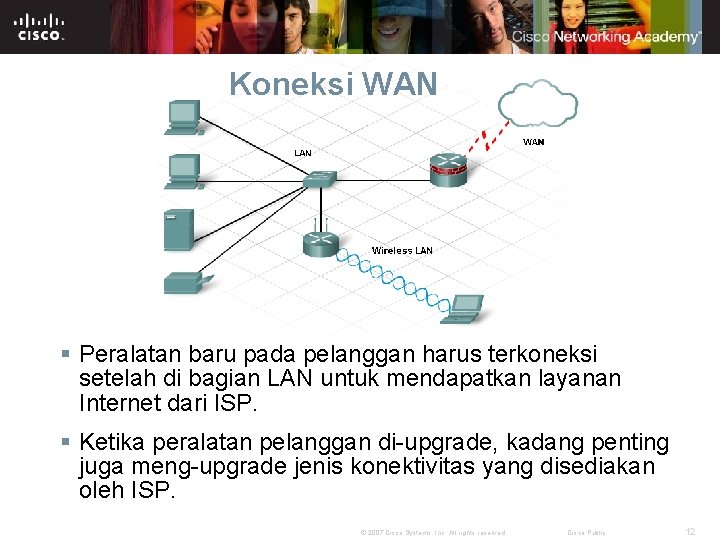

Koneksi WAN § Peralatan baru pada pelanggan harus terkoneksi setelah di bagian LAN untuk mendapatkan layanan Internet dari ISP. § Ketika peralatan pelanggan di-upgrade, kadang penting juga meng-upgrade jenis konektivitas yang disediakan oleh ISP. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 12

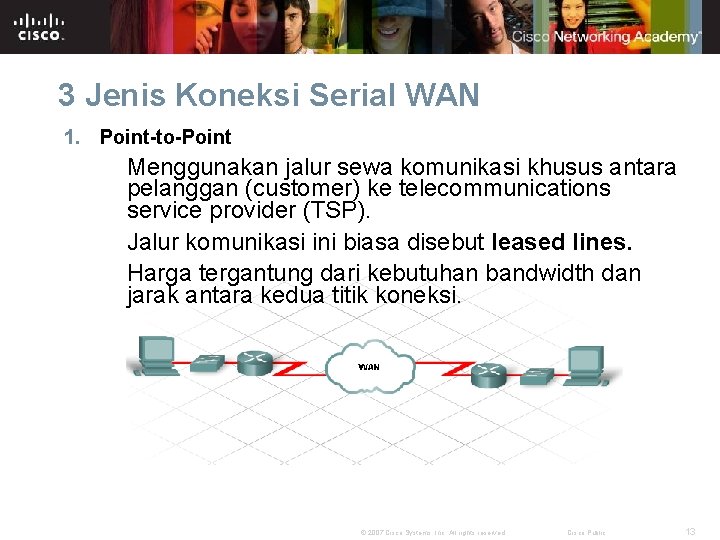

3 Jenis Koneksi Serial WAN 1. Point-to-Point Menggunakan jalur sewa komunikasi khusus antara pelanggan (customer) ke telecommunications service provider (TSP). Jalur komunikasi ini biasa disebut leased lines. Harga tergantung dari kebutuhan bandwidth dan jarak antara kedua titik koneksi. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 13

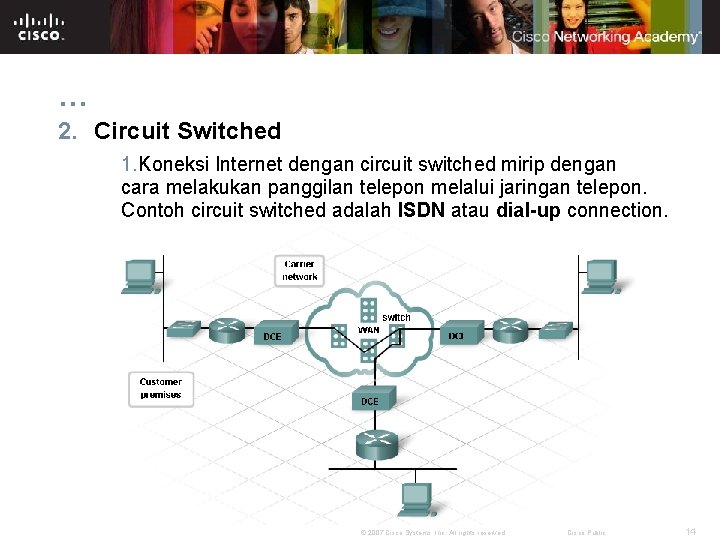

… 2. Circuit Switched 1. Koneksi Internet dengan circuit switched mirip dengan cara melakukan panggilan telepon melalui jaringan telepon. Contoh circuit switched adalah ISDN atau dial-up connection. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 14

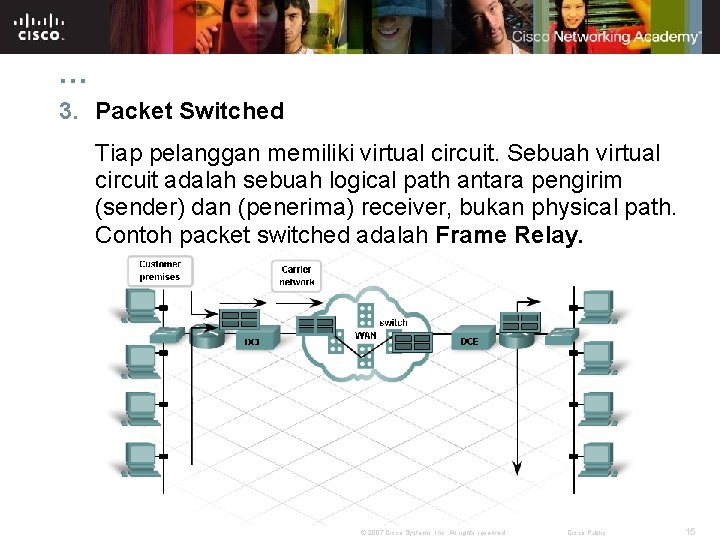

… 3. Packet Switched Tiap pelanggan memiliki virtual circuit. Sebuah virtual circuit adalah sebuah logical path antara pengirim (sender) dan (penerima) receiver, bukan physical path. Contoh packet switched adalah Frame Relay. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 15
