KONDUKTOR Konduktor penghantar adalah suatu bahan yang dapat
![KONDUKTOR § § Ø Konduktor (penghantar) adalah suatu bahan yang dapat menghantarkan arus listrik. KONDUKTOR § § Ø Konduktor (penghantar) adalah suatu bahan yang dapat menghantarkan arus listrik.](https://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-1.jpg)
KONDUKTOR § § Ø Konduktor (penghantar) adalah suatu bahan yang dapat menghantarkan arus listrik. Sifat terpenting yang harus dimiliki oleh konduktor adalah: daya hantar listrik (electrical conductivity) tinggi, atau tahanan jenis (resistivity) rendah, dimana besarnya tergantung pada ikatan atau struktur atom/molekul dari bahan penghantar tersebut.
![Pengaruh perubahan temperatur terhadap nilai tahanan (resistansi) dimana Rt 2 Rt 1 t 2 Pengaruh perubahan temperatur terhadap nilai tahanan (resistansi) dimana Rt 2 Rt 1 t 2](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-2.jpg)
Pengaruh perubahan temperatur terhadap nilai tahanan (resistansi) dimana Rt 2 Rt 1 t 2 α = tahanan dari bahan pada temperatur t 2 (Ω) = tahanan dari bahan pada temperatur t 1 (Ω) = temperatur permulaan yang rendah (0 C) = temperatur yang lebih tinggi (o. C) = koefisien suhu tahanan pada masa konstan (Ω/o. C)
![Jenis-jenis penampang bahan penghantar Jenis-jenis penampang bahan penghantar](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-3.jpg)
Jenis-jenis penampang bahan penghantar
![STRUKTUR BAHAN KONDUKTOR Berdasarkan susunan kawat/penampang : Ø Ø Kawat pejal Kawat berlilit Kawat STRUKTUR BAHAN KONDUKTOR Berdasarkan susunan kawat/penampang : Ø Ø Kawat pejal Kawat berlilit Kawat](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-4.jpg)
STRUKTUR BAHAN KONDUKTOR Berdasarkan susunan kawat/penampang : Ø Ø Kawat pejal Kawat berlilit Kawat berongga Kawat serabut Berdasarkan susunan/struktur material : Ø Kawat/ bahan dari logam murni Ø Kawat/ bahan dari logam campuran (alloy) Ø Kawat/ bahan dari logam paduan
![Tahanan jenis beberapa bahan listrik Nama bahan Tahanan jenis pada 0 o C Tahanan Tahanan jenis beberapa bahan listrik Nama bahan Tahanan jenis pada 0 o C Tahanan](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-5.jpg)

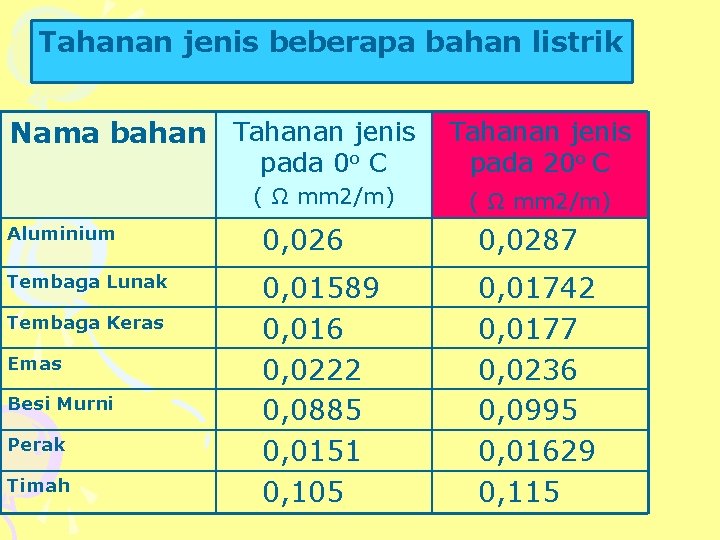

Tahanan jenis beberapa bahan listrik Nama bahan Tahanan jenis pada 0 o C Tahanan jenis pada 20 o C ( Ω mm 2/m) Aluminium 0, 026 0, 0287 Tembaga Lunak 0, 01589 0, 016 0, 0222 0, 0885 0, 0151 0, 105 0, 01742 0, 0177 0, 0236 0, 0995 0, 01629 0, 115 Tembaga Keras Emas Besi Murni Perak Timah
![Klasifikasi Bahan Konduktor n Menurut bentuknya/wujudnya, bahan konduktor dapat dibagi dalam 3 jenis, yakni: Klasifikasi Bahan Konduktor n Menurut bentuknya/wujudnya, bahan konduktor dapat dibagi dalam 3 jenis, yakni:](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-6.jpg)
Klasifikasi Bahan Konduktor n Menurut bentuknya/wujudnya, bahan konduktor dapat dibagi dalam 3 jenis, yakni: a. b. c. Bahan konduktor berbentuk padat Bahan konduktor berbentuk cair Bahan konduktor berbentuk gas
![Thermistor q “Thermistor” berasal dari kata thermally sensitive resistor. q Thermistor adalah suatu jenis Thermistor q “Thermistor” berasal dari kata thermally sensitive resistor. q Thermistor adalah suatu jenis](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-7.jpg)
Thermistor q “Thermistor” berasal dari kata thermally sensitive resistor. q Thermistor adalah suatu jenis tahanan yang peka terhadap perubahan temperatur atau memiliki harga koefisien suhu tahanan (α) yang tinggi q Ditemukan oleh Michael Faraday pada tahun 1833.
![Gambar Thermistor a b (a) Thermistor dengan pemanas langsung (b) Thermistor dengan pemanas tidak Gambar Thermistor a b (a) Thermistor dengan pemanas langsung (b) Thermistor dengan pemanas tidak](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-8.jpg)
Gambar Thermistor a b (a) Thermistor dengan pemanas langsung (b) Thermistor dengan pemanas tidak langsung
![Penggunaan Thermistor – Basic Thermistor Circuit – Half Bridge Thermometer – Basic Four Arm Penggunaan Thermistor – Basic Thermistor Circuit – Half Bridge Thermometer – Basic Four Arm](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-9.jpg)
Penggunaan Thermistor – Basic Thermistor Circuit – Half Bridge Thermometer – Basic Four Arm Bridge Type Thermometer – Two Thermistor Thermometer – Temperature Measurement – Anemometer – Flow Meter – Vacuum Gauge – Altimeter – FRS Power Meter – Measuring Micro Wave Meter – Gas Analyzer – Thermal Protection For Motor – Pilot Or Flame Alarm Control – Voltage Regulation – Remote Control – Audio Compressor (Umeter) – Audio Expander – Pilot Lamp Protection
![Efek Kulit (Skin Effect) Skin Effect adalah gejala ketidaksamarataan arus yang mengalir dalam suatu Efek Kulit (Skin Effect) Skin Effect adalah gejala ketidaksamarataan arus yang mengalir dalam suatu](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-10.jpg)

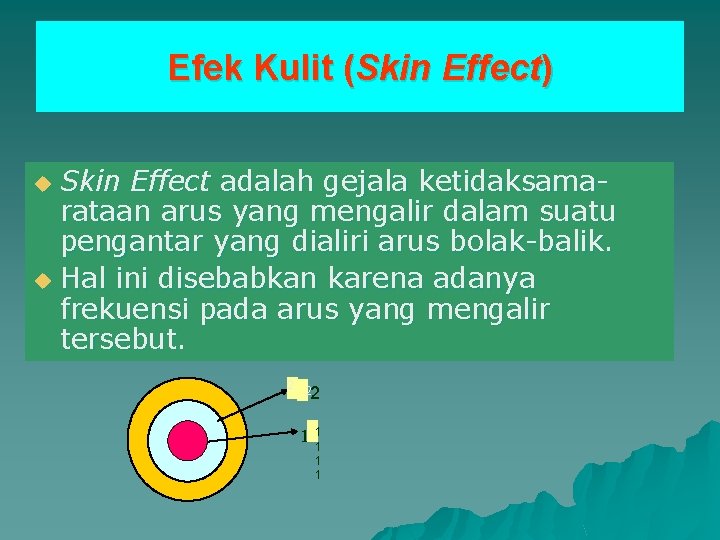

Efek Kulit (Skin Effect) Skin Effect adalah gejala ketidaksamarataan arus yang mengalir dalam suatu pengantar yang dialiri arus bolak-balik. u Hal ini disebabkan karena adanya frekuensi pada arus yang mengalir tersebut. u 2 2 2 1 11 1 1
![Corona Gejala corona, yang dapat mengakibatkan: Ø Gangguan pada komunikasi radio (radio interference) dan Corona Gejala corona, yang dapat mengakibatkan: Ø Gangguan pada komunikasi radio (radio interference) dan](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-11.jpg)
Corona Gejala corona, yang dapat mengakibatkan: Ø Gangguan pada komunikasi radio (radio interference) dan rugi-rugi daya (power losses). Ø Masalah isolasi pada kawat penghantar. Ø Masalah isolasi pada peralatan listrik. Ø Masalah keamanan terhadap manusia, hewan atau barang.
![Untuk mengurangi masalah corona, maka perlu diperhitungkan : Jari-jari konduktor n Perbandingan antara jarak Untuk mengurangi masalah corona, maka perlu diperhitungkan : Jari-jari konduktor n Perbandingan antara jarak](http://slidetodoc.com/presentation_image_h/f60b346f7750e2aff101238f2fa9f55d/image-12.jpg)
Untuk mengurangi masalah corona, maka perlu diperhitungkan : Jari-jari konduktor n Perbandingan antara jarak konduktor dengan jari-jari konduktor n Faktor permukaan n
