Kondenzátor © RNDr. Jiří Kocourek 2017

Deskový kondenzátor: Dvě rovnoběžné rovinné desky, mezi nimiž je vakuum nebo izolant (dielektrikum).

Připojíme-li desky kondenzátoru ke svorkám zdroje elektrického napětí, vzniknou na nich stejně velké opačné náboje. U Q –Q

Připojíme-li desky kondenzátoru ke svorkám zdroje elektrického napětí, vzniknou na nich stejně velké opačné náboje. U Q E Mezi deskami vznikne homogenní elektrické pole o intenzitě: E= U d d –Q

Připojíme-li desky kondenzátoru ke svorkám zdroje elektrického napětí, vzniknou na nich stejně velké opačné náboje. U Q –Q E Mezi deskami vznikne homogenní elektrické pole o intenzitě: E= U d S S Intenzita rovněž závisí na plošné hustotě náboje na deskách: E≈ Q S d

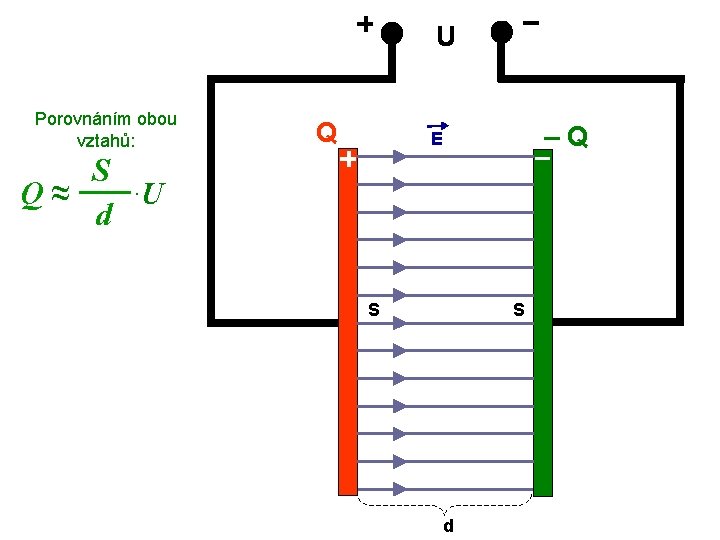

U Porovnáním obou vztahů: Q –Q E S Q≈ ·U d S S d

U Porovnáním obou vztahů: Q –Q E S Q≈ ·U d Konstantou úměrnosti je permitivita: Q= S S e 0 S d ·U (pro vakuum) d

U Porovnáním obou vztahů: Q –Q E S Q≈ ·U d Konstantou úměrnosti je permitivita: Q= Q= S S e 0 S d ·U e 0 er S d (pro vakuum) ·U (pro dielektrikum) d

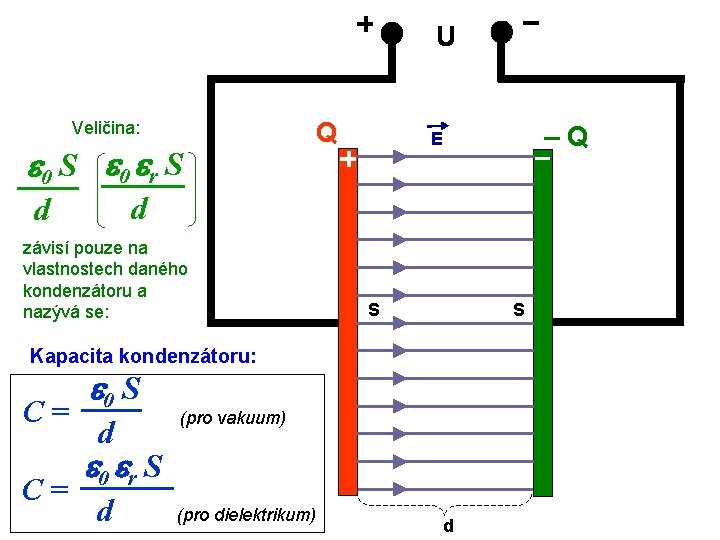

U Veličina: e 0 S e 0 er S Q d d závisí pouze na vlastnostech daného kondenzátoru a nazývá se: S S Kapacita kondenzátoru: C= C= –Q E e 0 S d (pro vakuum) e 0 er S d (pro dielektrikum) d

U Poznámka: jelikož je vždy er > 1, má vložení dielektrika mezi desky kondenzátoru za následek vždy zvýšení jeho kapacity. Q S S Kapacita kondenzátoru: C= C= e 0 S d (pro vakuum) e 0 er S d (pro dielektrikum) –Q E d

U Kapacita kondenzátoru: Q = C·U Q Q C= U Jednotka kapacity: 1 C =1 F 1 V (farad) –Q

U Kapacita kondenzátoru: Q = C·U Q Q C= U Jednotka kapacity: 1 C =1 F 1 V (farad) Poznámka: v praxi se setkáváme s kondenzátory o daleko menší kapacitě – m. F, n. F, p. F –Q

Kondenzátory v praxi: Kondenzátory jsou vyráběny různou technologií; liší se především druhem dielektrika (elektrolytické, keramické, svitkové s papírovým nebo plastovým dielektrikem, vzduchové atd. ) Poznámka: miniaturní kondenzátory jsou často součástí složitých integrovaných obvodů

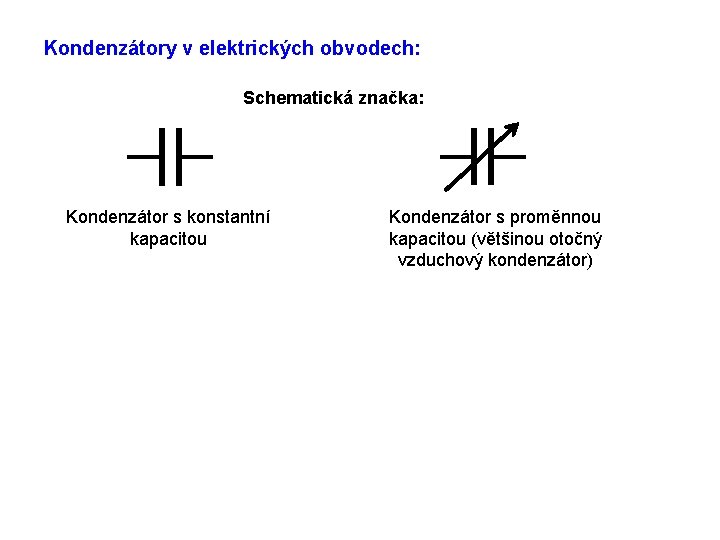

Kondenzátory v elektrických obvodech: Schematická značka: Kondenzátor s konstantní kapacitou Kondenzátor s proměnnou kapacitou (většinou otočný vzduchový kondenzátor)

Kondenzátory v elektrických obvodech: Spojování kondenzátorů: Paralelní + U – Sériové + U – C 1 C 2 C = C 1 + C 2 1 1 1 = + C C 1 C 2
