KOMUTACIJE U RAČUNARSKIM MREŽAMA Stefan Aritonović Ivan Šćerba 4 -5

Sta je komutacija? § Komutacija ili prospajanje je postupak kojim se informacija korisnika prenosi s kraja na kraj mreže ili još jednostavnije: Komutacija je postupak kojim se informacija prenosi od predajnika do prijemnika

Kako se dele komutacione mreže? § Komutacione mreže (switched networks) se dele na tri grupe: 1. mreže sa komutaciom-kola (circuit switced network) 2. mreže sa komutaciom-poruka (message switced network) 3. mreže sa komutaciom-paketa (paket switced network)

Komutacija kola § Ovakva računarska mreža sadrži jedan ili više komutacionih elemenata koji povezuju linije za prenos. Podaci se prenose isključivo putanjom koja je utvrđena u toku uspostavljanja veze između dva računara. § Putanja je povezana sekvenca komunikacionih veza između čvorova. § Uobičajen primer mreže sa komutacijom kola je telefonska mreža.

Komutacije kola § Komutacija u sistemu sa komutacijom kola podrazumeva tri faze: 1. Fazu uspostave veze 2. Fazu prenosa poruka 3. Fazu raskidanja veze

Prednosti I mane § Komutacija kola je relativno neefikasna. Kapacitet kola je dodeljen za vreme trajanja veze, bez obzira da li se poruke prenose. U govoru postoje pauze tako da je kanal zauzet najvise 50% vremena. § Prednosti ovog načina prenosa je da se paketi mogu prenositi uspostavljenom liinijom za prenos maksimalnom brzinom.

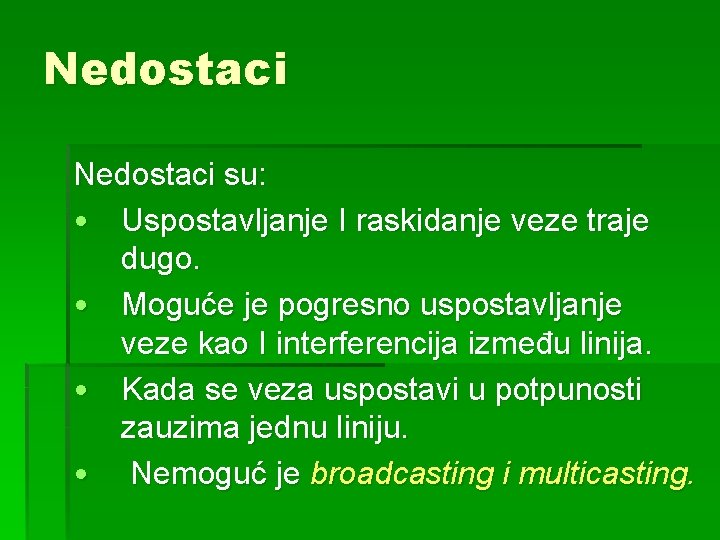

Nedostaci su: • Uspostavljanje I raskidanje veze traje dugo. • Moguće je pogresno uspostavljanje veze kao I interferencija između linija. • Kada se veza uspostavi u potpunosti zauzima jednu liniju. • Nemoguć je broadcasting i multicasting.

Broadcasting I Multicasting § Broadcasting funkcioniše tako što računar koji šalje paket upisuje u njegovom adresnom polju odgovarajući kod na osnovu koga svi računari u mreži znaju da je paket njima upućen pa ga prihvataju i obrađuju. § Multicasting funkcioniše tako što se u adresnom polju paketa jedna bitska pozicija rezerviše za naznaku za multicasting, a n-1 pozicija za oznaku grupe. Svaki računar u mreži može da pripada jednoj ili većem broju definisanih grupa. Kada se paket pošalje određenoj grupi, on se na osnovu njegovog adresnog koda isporučuje svim računarima u toj grupi.

Komutacija kola

Komutacija poruka § Mreža sa komutacijom poruka se oslanja na mogućnost obrade poruke u svakom čvoru pri čemu se: • Prevodi (interpretira) adresa iz zaglavlja poruke • Pojedinačna poruka smešta se u bafer • Šalje se kompletna poruka u računar priključen na taj čvor, ako je potrebno, šalje u drugi čvor.

Komutacija poruka § Svaki čvor u mrezi sposoban je da memoriše poruku i prosledi je dalje. Pored memorisanja i predaje svaki čvor vrši i sledeće funkcije: • Odlučuje kojim će putem poruka da se kreće • Obezbeđuje da svaka poruka koja se prenosi udrugi čvor stigne ispravna I da prijemni čvor to potvrdi. • Formira red čekanja po redosledu prioriteta na predaji poruka kada je linija za prenos zauzeta. • Vrši izbor alternativnih puteva kada se u mreži pojave zagušenja.

Prednosti I mane § Prednosti komutacije poruka u odnosu na komutaciju linija su: Ø Smanjuje se broj potrebnih linija za prenos. Ø Računari mogu da koriste različite brzine prenosa jer su poruke memorisane u čvorovima Ø Mogu da se koriste različiti nivoi prioriteta poruka Ø Čvor moze da čuva poruku sve dok računar kome je namenjena ne bude bio u mogućnosti da je primi. Glavni nedostatak je neravnomerni protok podataka kroz mrežu izazvan dužinom poruka.

Komutacija poruka

Komutacija paketa § Mreža sa komutacijom paketa predstavlja derivat mreža sa komutacijom poruka I od izuzetne su važnosti za korisnike računarskih sistema koji međusobno komuniciraju. Kao I kod tehnike sa komutacijom poruka ne uspostavlja se direktna veza između predajnika I prijemnika, nego poruke koje se predaju od strane terminala se memorišu u usputnim tačkama, a zatim retransmituju preko narednog slobodnog kanala.

Prednosti I mane § Prednosti mreža sa komutacijom paketa nad prethodnim je to što korišćenje manjih paketa smanjuje mogućnost zagusenja linija I memorijskog prostora čvora. § Nedostaci su: 1. Povećane veličine podataka koje treba preneti 2. To povlači povećanje vremena koje je potrebno da se poruka prenese 3. U čvorovima se obavlja vise poslova

Komutacija paketa § Kod mreža sa komutacijom paketa svaka poruka koju računar pošalje u čvor deli se na jedinice poruke tj na polja podaka (payloads - chunks) obično fiksne veličine. Da bi dobili pakete spremne za slanje, dobijene jedinice podataka se proširuju tako što se na njihov početak dodaje zaglavlje (header) i na njihov kraj završni podaci (trailer - footer). Prenos se obavlja slično kao i kod mreža sa komutacijom poruka. Čvor prima paket i određuje da li ga šalje na njegov matični računar ili ga prosleđuje dalje na osnovu zaglavlja paketa. Ako se prosleđuje, šalje se odgovarajućom putanjom koju određuje softver čvora.

Komutacija paketa § Izbor puta kroz mrežu za svaki paket određen je saobraćanjem kroz mrežu u datom trenutku, kao I od tipa sistema za komutaciju paketa. Postoje dva standardna metoda za manipulaciju sa paketima: 1. Datagrami 2. Virtuelna kola

Metod datagrama § Kod datagram servisa svaki paket se tretira kao posebna celina tako da ne postoji međusobna veza sa ostalim paketima. Sastavnni deo svakog paketa je kako izvorna tako I odredna adresa. § Kod ove tehnike prenosa svaki paket se tretira nezavisno, pa zbog svoje slicnosti sa tehnikom prenosa telegrama naziva se datagram. Ova tehnika je prvenstveno namenjena za slanje kratkih jedinicnihpaket-poruka.

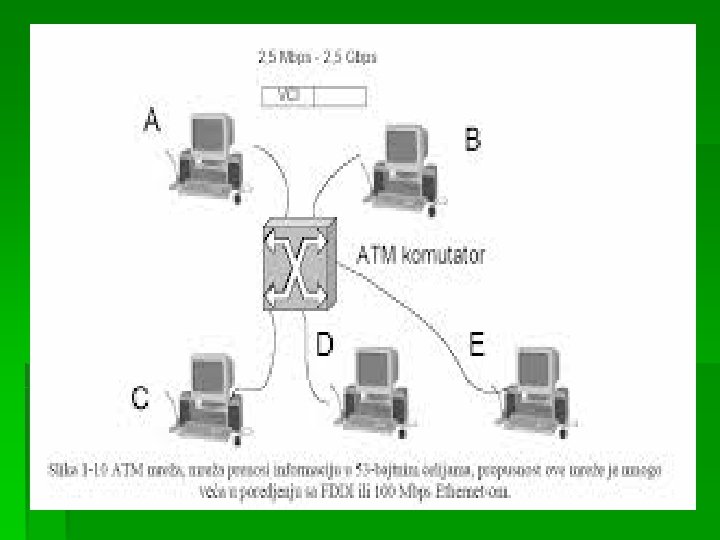

Metod virtuelnog kola § Glavna karakteristika tehnike sa virtuelnim kanalima je da se uspostavlja putanja (ruta) između stanica prenosa poruka. § Paket podataka se i dalje smešta (baferuje) u svakom čvoru, i stavlja u red ka svakoj liniji. Razlika u odnosu na datagram pristup je da čvor nema potrebe da odlučuje o putanji (ruti) za svaki paket već se to za svaku vezu uradi

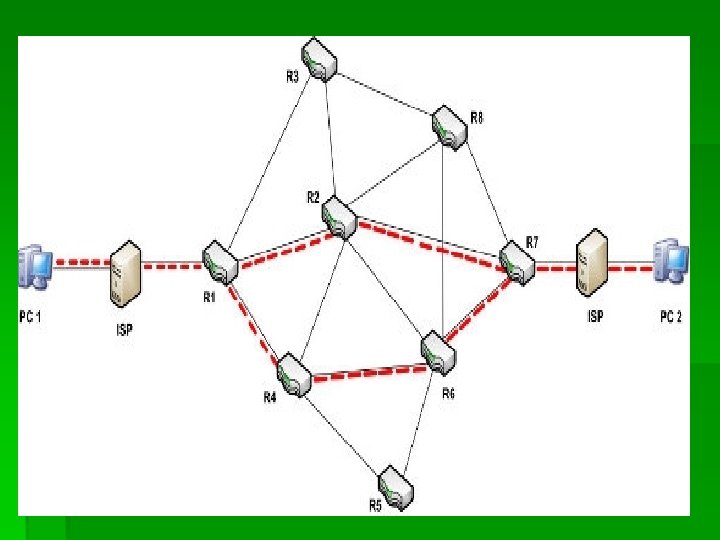

Komutacija paketa
