Komunikasi Paralel Port Komputer By Kustanto Definisi Komunikasi
![Komunikasi Paralel Port Komputer By Kustanto Komunikasi Paralel Port Komputer By Kustanto](https://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-1.jpg)
Komunikasi Paralel Port Komputer By Kustanto
![Definisi • Komunikasi paralel adalah komunikasi yang mengirimkan data secara bersamaan. Pada penggunaan komunikasi Definisi • Komunikasi paralel adalah komunikasi yang mengirimkan data secara bersamaan. Pada penggunaan komunikasi](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-2.jpg)

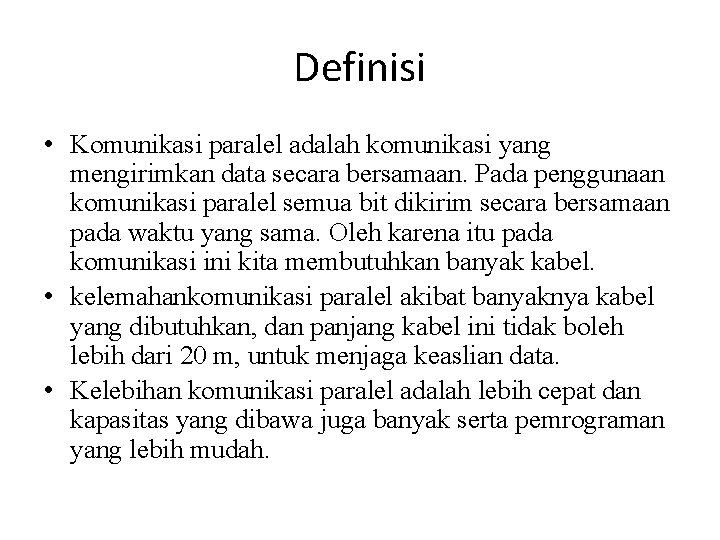

Definisi • Komunikasi paralel adalah komunikasi yang mengirimkan data secara bersamaan. Pada penggunaan komunikasi paralel semua bit dikirim secara bersamaan pada waktu yang sama. Oleh karena itu pada komunikasi ini kita membutuhkan banyak kabel. • kelemahankomunikasi paralel akibat banyaknya kabel yang dibutuhkan, dan panjang kabel ini tidak boleh lebih dari 20 m, untuk menjaga keaslian data. • Kelebihan komunikasi paralel adalah lebih cepat dan kapasitas yang dibawa juga banyak serta pemrograman yang lebih mudah.
![Komunikasi Paralel • Komunikasi paralel yang digunakan adalah komunikasi paralel lewatkabel data untuk printer Komunikasi Paralel • Komunikasi paralel yang digunakan adalah komunikasi paralel lewatkabel data untuk printer](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-3.jpg)

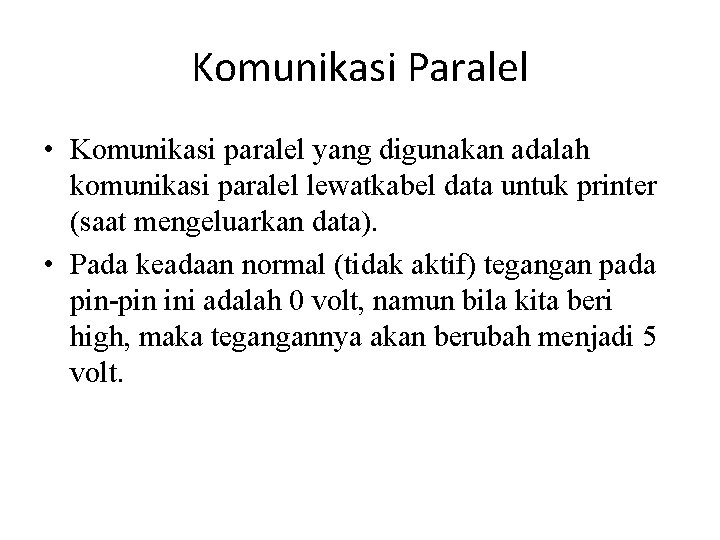

Komunikasi Paralel • Komunikasi paralel yang digunakan adalah komunikasi paralel lewatkabel data untuk printer (saat mengeluarkan data). • Pada keadaan normal (tidak aktif) tegangan pada pin-pin ini adalah 0 volt, namun bila kita beri high, maka tegangannya akan berubah menjadi 5 volt.
![DB 25 Pada port paralel ada 3 jalur data, yaitu : q Jalur kontrol DB 25 Pada port paralel ada 3 jalur data, yaitu : q Jalur kontrol](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-4.jpg)
DB 25 Pada port paralel ada 3 jalur data, yaitu : q Jalur kontrol Memiliki arah bidirectional q Jalur status Memiliki satu arah, yaitu arah input. q Jalur data Memiliki 2 arah. Dapat juga berfungsi sebagai pengirim Address dan data, masing-masing 8 bit, dimana keduanya melakukan transfer data dengan protokolhandshaking serta diakses dengan register yang berbeda.
![DB 25 • Bila kita menggunakan jalur LPT 1 maka alamat yang ditentukan oleh DB 25 • Bila kita menggunakan jalur LPT 1 maka alamat yang ditentukan oleh](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-5.jpg)

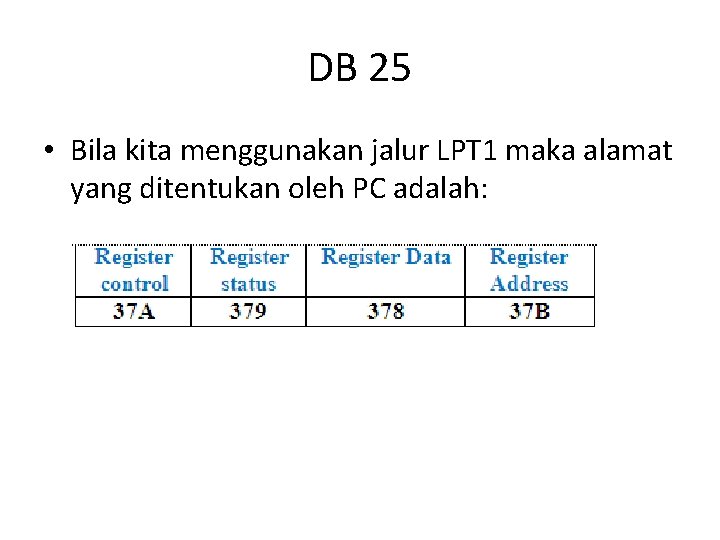

DB 25 • Bila kita menggunakan jalur LPT 1 maka alamat yang ditentukan oleh PC adalah:
![Fungsi Pin DB- 25 Port paralel dapat mentransmisi 8 bit data dalam sekali detak. Fungsi Pin DB- 25 Port paralel dapat mentransmisi 8 bit data dalam sekali detak.](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-6.jpg)

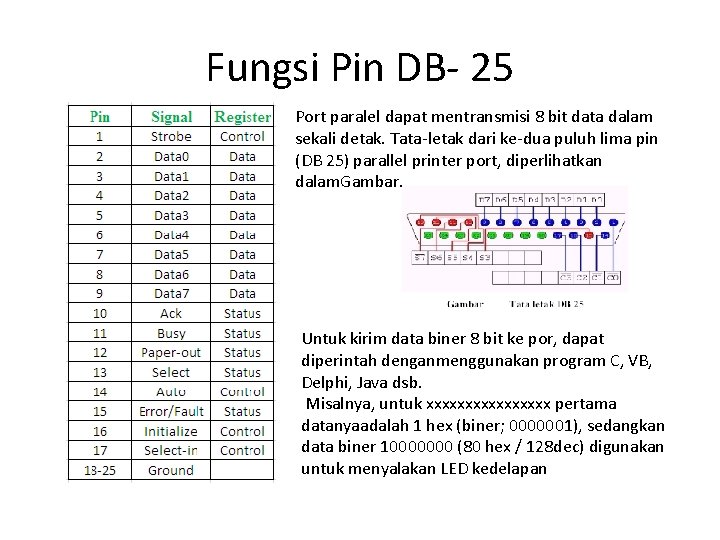

Fungsi Pin DB- 25 Port paralel dapat mentransmisi 8 bit data dalam sekali detak. Tata-letak dari ke-dua puluh lima pin (DB 25) parallel printer port, diperlihatkan dalam. Gambar. Untuk kirim data biner 8 bit ke por, dapat diperintah denganmenggunakan program C, VB, Delphi, Java dsb. Misalnya, untuk xxxxxxxx pertama datanyaadalah 1 hex (biner; 0000001), sedangkan data biner 10000000 (80 hex / 128 dec) digunakan untuk menyalakan LED kedelapan
![Experiment Catu 220 Volt Microcontroller (AT 89 S 52) Sinkronisasi signal AC Buffer current Experiment Catu 220 Volt Microcontroller (AT 89 S 52) Sinkronisasi signal AC Buffer current](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-7.jpg)
Experiment Catu 220 Volt Microcontroller (AT 89 S 52) Sinkronisasi signal AC Buffer current & voltage Beban
![Tampilan software sistem dari PC Tampilan software sistem dari PC](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-8.jpg)
Tampilan software sistem dari PC
![Flowchart Flowchart](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-9.jpg)

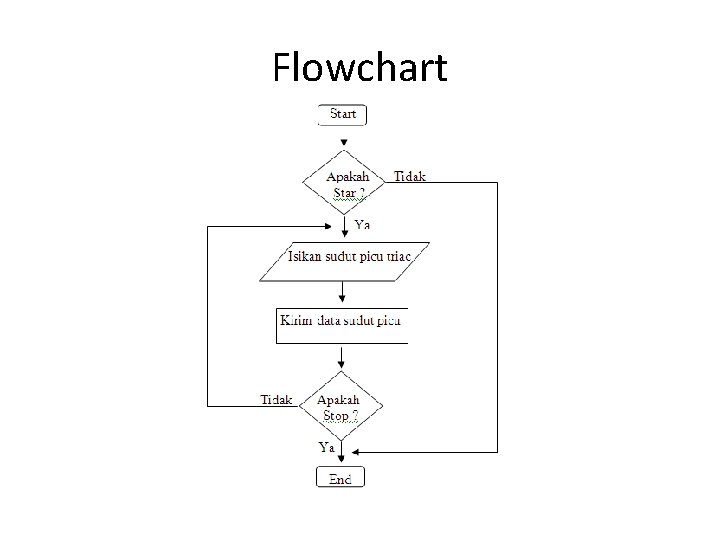

Flowchart
![Komponen yang digunakan • Beban (lampu pijar, Motor Listrik, Kipas angin) • Buffer (Optotriac, Komponen yang digunakan • Beban (lampu pijar, Motor Listrik, Kipas angin) • Buffer (Optotriac,](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-10.jpg)

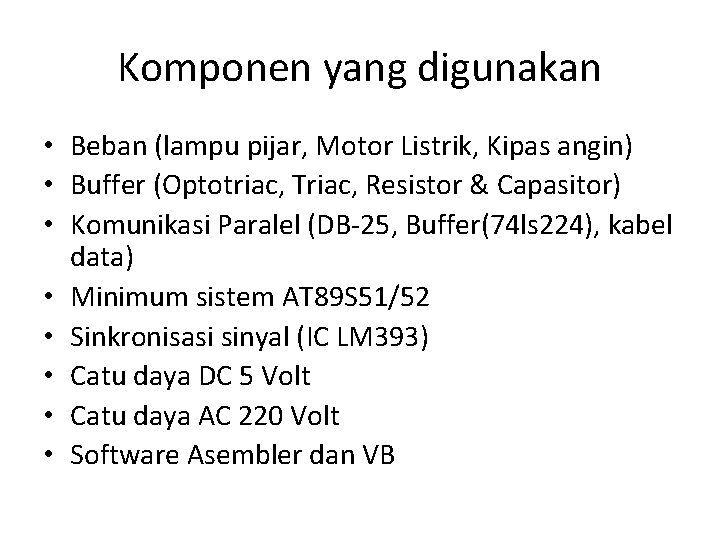

Komponen yang digunakan • Beban (lampu pijar, Motor Listrik, Kipas angin) • Buffer (Optotriac, Triac, Resistor & Capasitor) • Komunikasi Paralel (DB-25, Buffer(74 ls 224), kabel data) • Minimum sistem AT 89 S 51/52 • Sinkronisasi sinyal (IC LM 393) • Catu daya DC 5 Volt • Catu daya AC 220 Volt • Software Asembler dan VB
![Rangkaian sistem Rangkaian sistem](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-11.jpg)

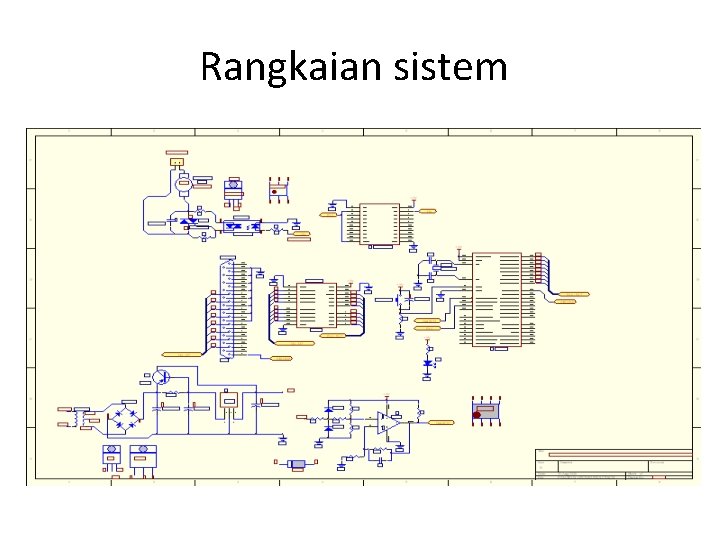

Rangkaian sistem
![DIAC DIAC](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-12.jpg)
DIAC
![Triac Triac](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-13.jpg)

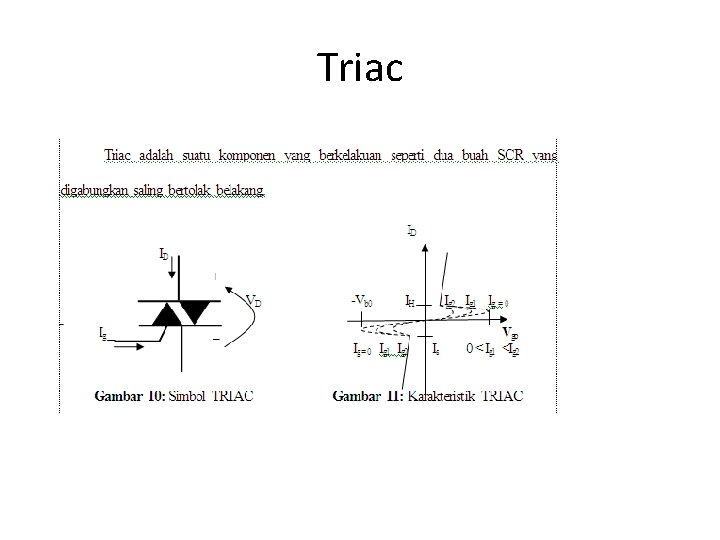

Triac
![Pengaturan Tegangan Pengaturan Tegangan](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-14.jpg)
Pengaturan Tegangan
![Hasil rancangan PCB sistem Hasil rancangan PCB sistem](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-15.jpg)

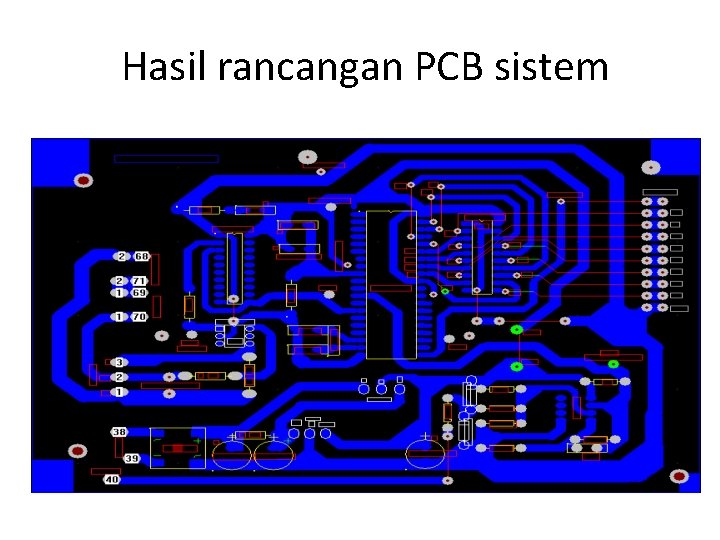

Hasil rancangan PCB sistem
![Any Questions • End Of Session Any Questions • End Of Session](http://slidetodoc.com/presentation_image_h/2482ebf16d369aedcbfcefe3226e864c/image-16.jpg)
Any Questions • End Of Session
