KOMUNIKASI DATA PENGANTAR KOMPUTER & TI 1 A

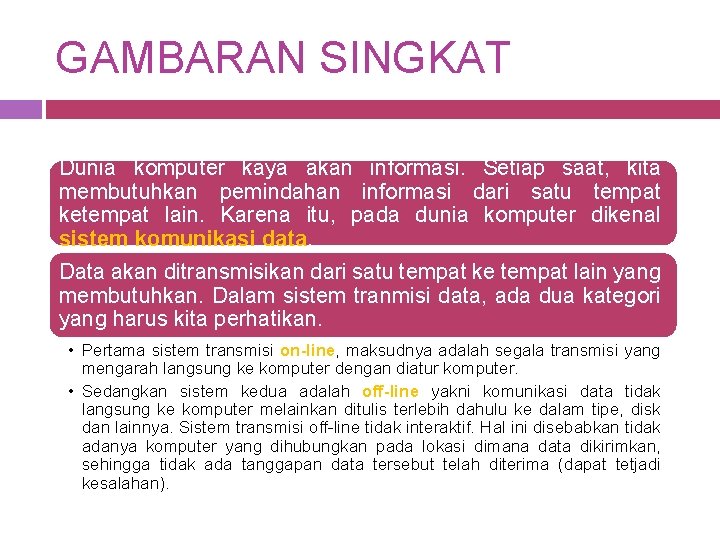

GAMBARAN SINGKAT Dunia komputer kaya akan informasi. Setiap saat, kita membutuhkan pemindahan informasi dari satu tempat ketempat lain. Karena itu, pada dunia komputer dikenal sistem komunikasi data. Data akan ditransmisikan dari satu tempat ke tempat lain yang membutuhkan. Dalam sistem tranmisi data, ada dua kategori yang harus kita perhatikan. • Pertama sistem transmisi on-line, maksudnya adalah segala transmisi yang mengarah langsung ke komputer dengan diatur komputer. • Sedangkan sistem kedua adalah off-line yakni komunikasi data tidak langsung ke komputer melainkan ditulis terlebih dahulu ke dalam tipe, disk dan lainnya. Sistem transmisi off-line tidak interaktif. Hal ini disebabkan tidak adanya komputer yang dihubungkan pada lokasi dimana data dikirimkan, sehingga tidak ada tanggapan data tersebut telah diterima (dapat tetjadi kesalahan).

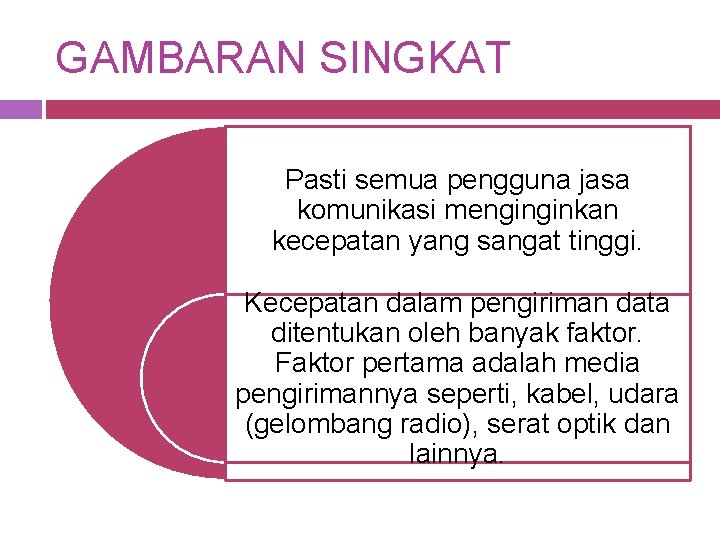

GAMBARAN SINGKAT Pasti semua pengguna jasa komunikasi menginginkan kecepatan yang sangat tinggi. Kecepatan dalam pengiriman data ditentukan oleh banyak faktor. Faktor pertama adalah media pengirimannya seperti, kabel, udara (gelombang radio), serat optik dan lainnya.

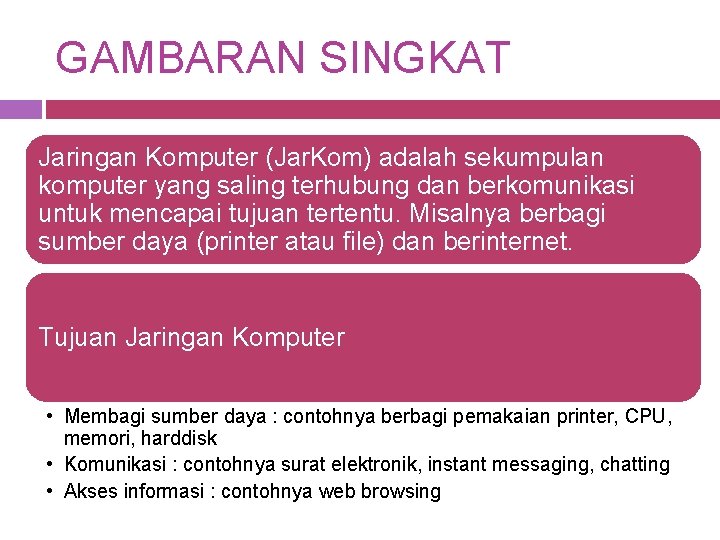

GAMBARAN SINGKAT Jaringan Komputer (Jar. Kom) adalah sekumpulan komputer yang saling terhubung dan berkomunikasi untuk mencapai tujuan tertentu. Misalnya berbagi sumber daya (printer atau file) dan berinternet. Tujuan Jaringan Komputer • Membagi sumber daya : contohnya berbagi pemakaian printer, CPU, memori, harddisk • Komunikasi : contohnya surat elektronik, instant messaging, chatting • Akses informasi : contohnya web browsing

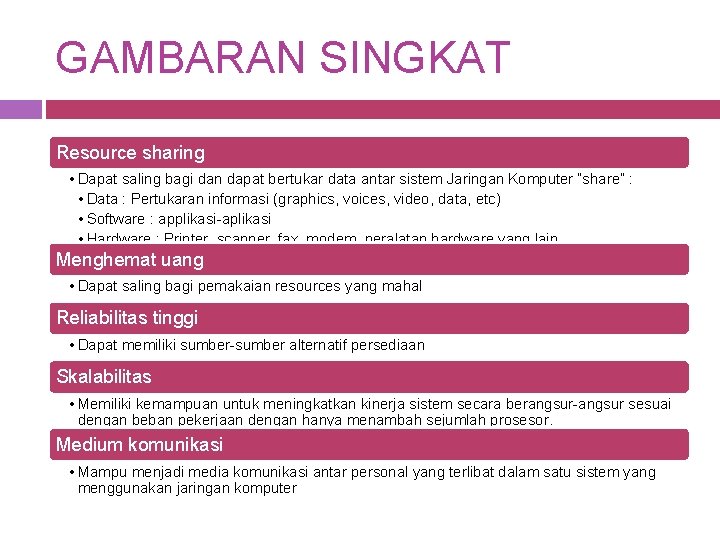

GAMBARAN SINGKAT Resource sharing • Dapat saling bagi dan dapat bertukar data antar sistem Jaringan Komputer “share” : • Data : Pertukaran informasi (graphics, voices, video, data, etc) • Software : applikasi-aplikasi • Hardware : Printer, scanner, fax, modem, peralatan hardware yang lain. Menghemat uang • Dapat saling bagi pemakaian resources yang mahal Reliabilitas tinggi • Dapat memiliki sumber-sumber alternatif persediaan Skalabilitas • Memiliki kemampuan untuk meningkatkan kinerja sistem secara berangsur-angsur sesuai dengan beban pekerjaan dengan hanya menambah sejumlah prosesor. Medium komunikasi • Mampu menjadi media komunikasi antar personal yang terlibat dalam satu sistem yang menggunakan jaringan komputer

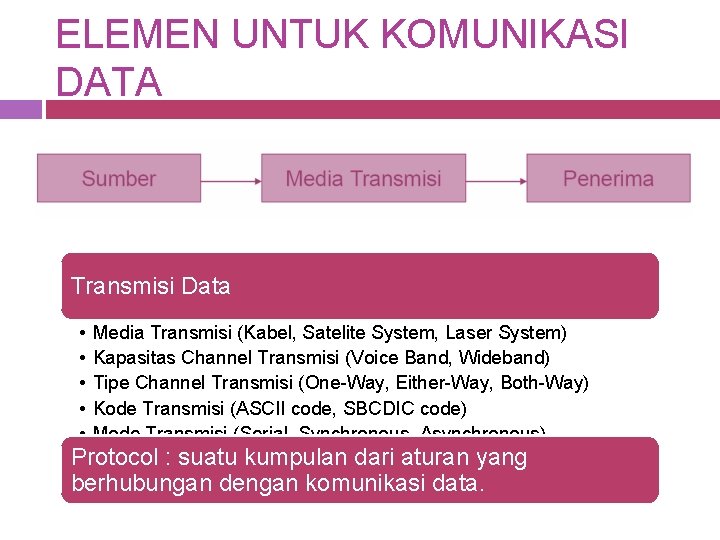

ELEMEN UNTUK KOMUNIKASI DATA Transmisi Data • • • Media Transmisi (Kabel, Satelite System, Laser System) Kapasitas Channel Transmisi (Voice Band, Wideband) Tipe Channel Transmisi (One-Way, Either-Way, Both-Way) Kode Transmisi (ASCII code, SBCDIC code) Mode Transmisi (Serial, Synchronous, Asynchronous) Protocol : suatu kumpulan dari aturan yang berhubungan dengan komunikasi data.

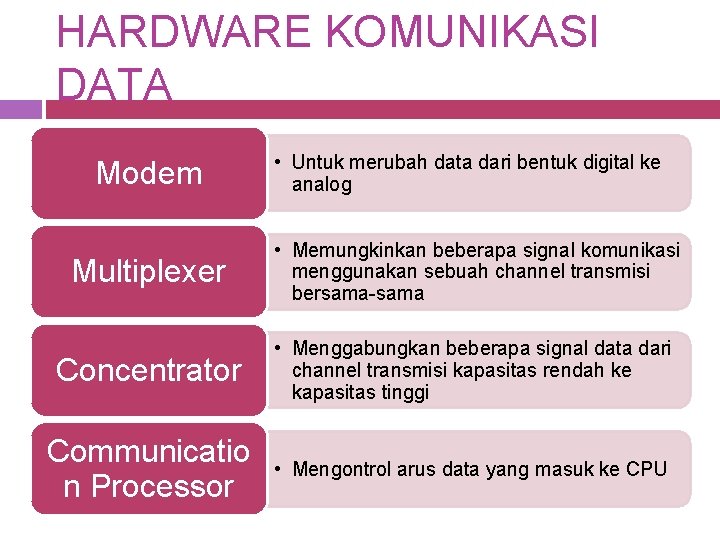

HARDWARE KOMUNIKASI DATA Modem • Untuk merubah data dari bentuk digital ke analog Multiplexer • Memungkinkan beberapa signal komunikasi menggunakan sebuah channel transmisi bersama-sama Concentrator • Menggabungkan beberapa signal data dari channel transmisi kapasitas rendah ke kapasitas tinggi Communicatio n Processor • Mengontrol arus data yang masuk ke CPU

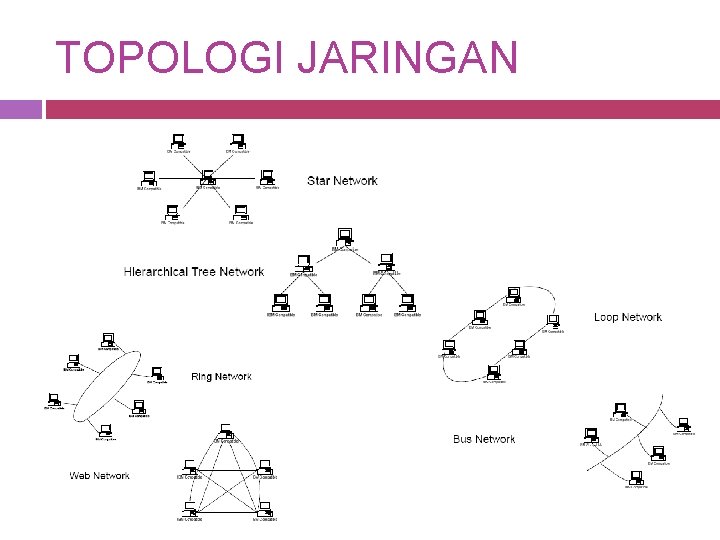

TOPOLOGI JARINGAN

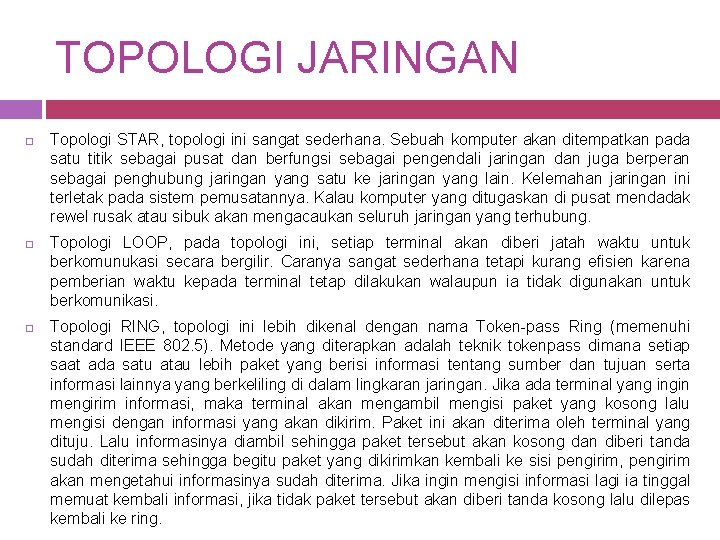

TOPOLOGI JARINGAN Topologi STAR, topologi ini sangat sederhana. Sebuah komputer akan ditempatkan pada satu titik sebagai pusat dan berfungsi sebagai pengendali jaringan dan juga berperan sebagai penghubung jaringan yang satu ke jaringan yang lain. Kelemahan jaringan ini terletak pada sistem pemusatannya. Kalau komputer yang ditugaskan di pusat mendadak rewel rusak atau sibuk akan mengacaukan seluruh jaringan yang terhubung. Topologi LOOP, pada topologi ini, setiap terminal akan diberi jatah waktu untuk berkomunukasi secara bergilir. Caranya sangat sederhana tetapi kurang efisien karena pemberian waktu kepada terminal tetap dilakukan walaupun ia tidak digunakan untuk berkomunikasi. Topologi RING, topologi ini lebih dikenal dengan nama Token-pass Ring (memenuhi standard IEEE 802. 5). Metode yang diterapkan adalah teknik tokenpass dimana setiap saat ada satu atau lebih paket yang berisi informasi tentang sumber dan tujuan serta informasi lainnya yang berkeliling di dalam lingkaran jaringan. Jika ada terminal yang ingin mengirim informasi, maka terminal akan mengambil mengisi paket yang kosong lalu mengisi dengan informasi yang akan dikirim. Paket ini akan diterima oleh terminal yang dituju. Lalu informasinya diambil sehingga paket tersebut akan kosong dan diberi tanda sudah diterima sehingga begitu paket yang dikirimkan kembali ke sisi pengirim, pengirim akan mengetahui informasinya sudah diterima. Jika ingin mengisi informasi lagi ia tinggal memuat kembali informasi, jika tidak paket tersebut akan diberi tanda kosong lalu dilepas kembali ke ring.

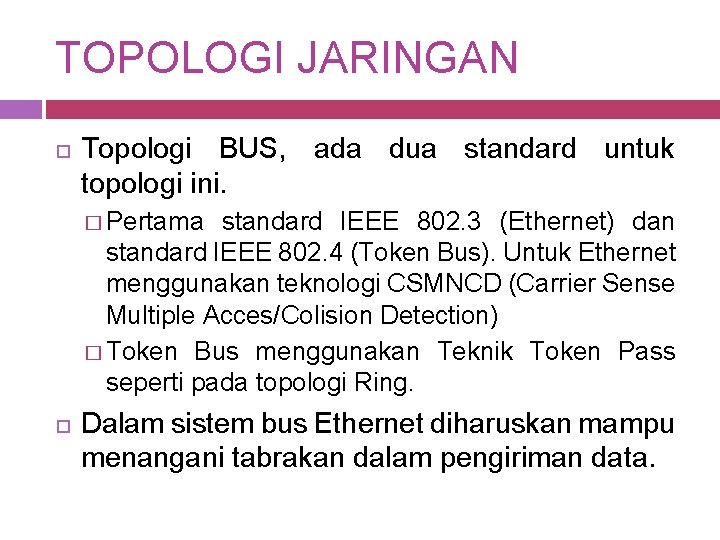

TOPOLOGI JARINGAN Topologi BUS, ada dua standard untuk topologi ini. � Pertama standard IEEE 802. 3 (Ethernet) dan standard IEEE 802. 4 (Token Bus). Untuk Ethernet menggunakan teknologi CSMNCD (Carrier Sense Multiple Acces/Colision Detection) � Token Bus menggunakan Teknik Token Pass seperti pada topologi Ring. Dalam sistem bus Ethernet diharuskan mampu menangani tabrakan dalam pengiriman data.

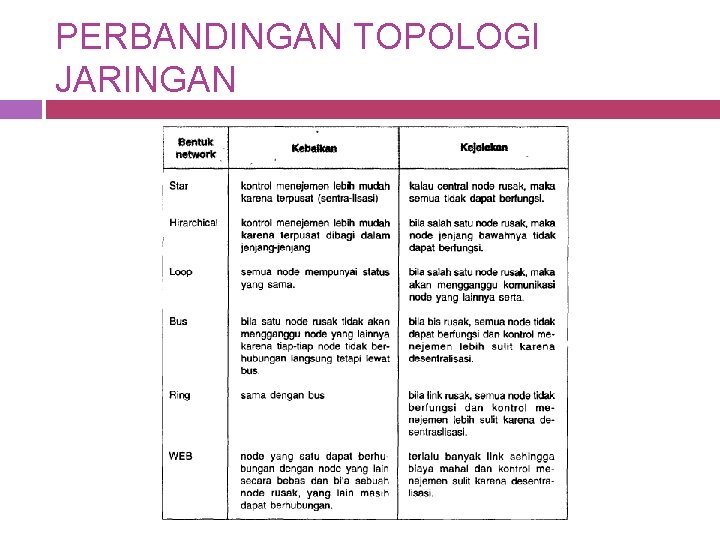

PERBANDINGAN TOPOLOGI JARINGAN

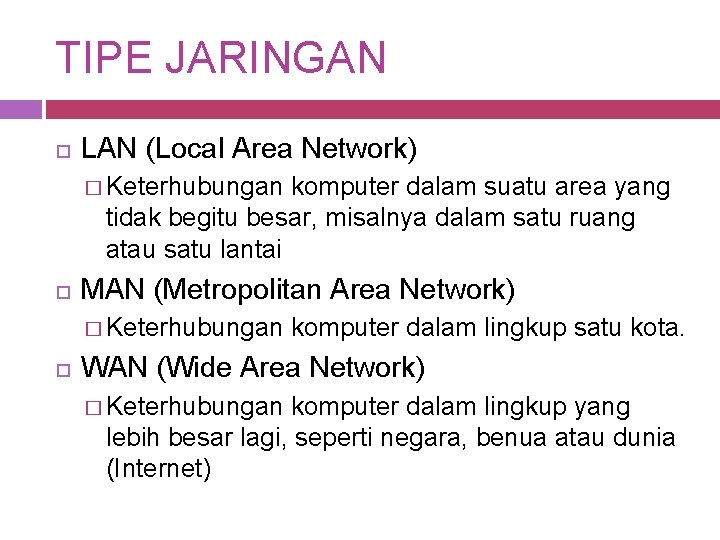

TIPE JARINGAN LAN (Local Area Network) � Keterhubungan komputer dalam suatu area yang tidak begitu besar, misalnya dalam satu ruang atau satu lantai MAN (Metropolitan Area Network) � Keterhubungan komputer dalam lingkup satu kota. WAN (Wide Area Network) � Keterhubungan komputer dalam lingkup yang lebih besar lagi, seperti negara, benua atau dunia (Internet)

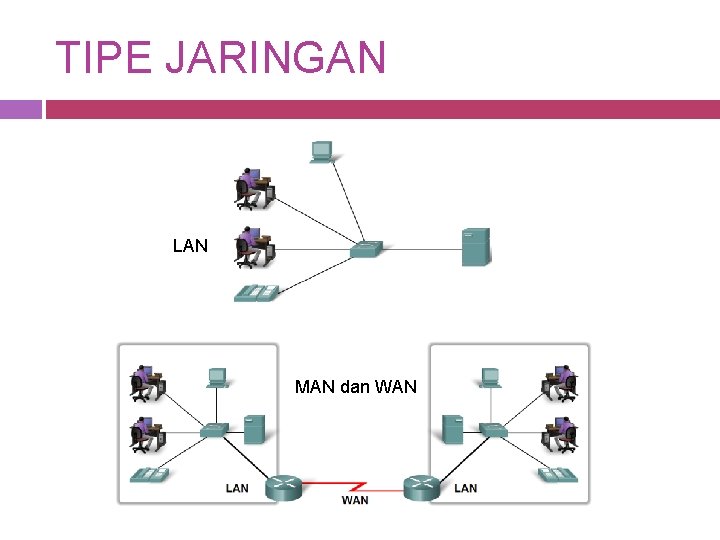

TIPE JARINGAN LAN MAN dan WAN
