Komunikasi Data Bab 12 SPREAD SPECTRUM Bab 12

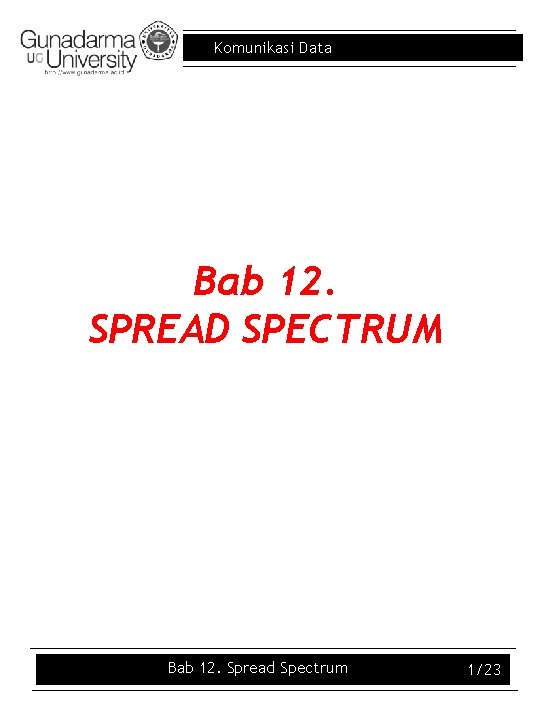

Komunikasi Data Bab 12. SPREAD SPECTRUM Bab 12. Spread Spectrum 1/23
Komunikasi Data Outline • Konsep Dasar Spread Spectrum • Model Umum Spread Spectrum • FHSS – Frequency Hopping Spread Spectrum • DSSS – Direct Sequence Spread Spectrum • CDMA – Code Division Multiple Access Bab 12. Spread Spectrum 2/23
Komunikasi Data Konsep Dasar Spread Spectrum • Metode Encoding untuk komunikasi wirelss • Komunikasi data analog dan digital dengan sinyal analog • Menyebar data pada bandwidth yang lebar • Menggunakan Jamming dan interception header • Menggukanan dua pendekatan: • Frequency Hopping • Direct Sequence Bab 12. Spread Spectrum 3/23
Komunikasi Data Model Spread Spectrum Bab 12. Spread Spectrum 4/23
Komunikasi Data Keuntungan Spread Spectrum • Kebal terhadap noise dan distorsi multipath • Dapat menyembunyikan/ mengenkripsi sinyal • Beberapa user dapat berbagi bandwidth yang lebih tinggi dengan interferensi rendah • Contoh aplikasi – telepon mobile CDMA Bab 12. Spread Spectrum 5/23
Komunikasi Data Pseudorandom Numbers • Dihasilkan dari algoritma deterministik • Tidak benar-benar random • Tetapi jika algoritmanya bagus lolos tests of randomness • Mulai dari sebuah seed awal • Perlu mengetahui algoritma dan seed untuk memprediksi urutan • Hanya receiver yangdapat mendecode sinyal Bab 12. Spread Spectrum 6/23

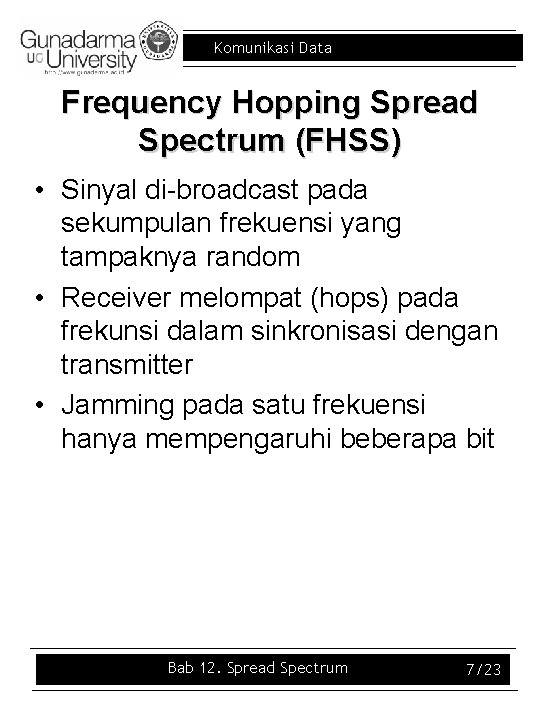

Komunikasi Data Frequency Hopping Spread Spectrum (FHSS) • Sinyal di-broadcast pada sekumpulan frekuensi yang tampaknya random • Receiver melompat (hops) pada frekunsi dalam sinkronisasi dengan transmitter • Jamming pada satu frekuensi hanya mempengaruhi beberapa bit Bab 12. Spread Spectrum 7/23
Komunikasi Data Contoh: Frequency Hopping pread Spectrum (FHSS) Bab 12. Spread Spectrum 8/23
Komunikasi Data FHSS- Transmitter Bab 12. Spread Spectrum 9/23

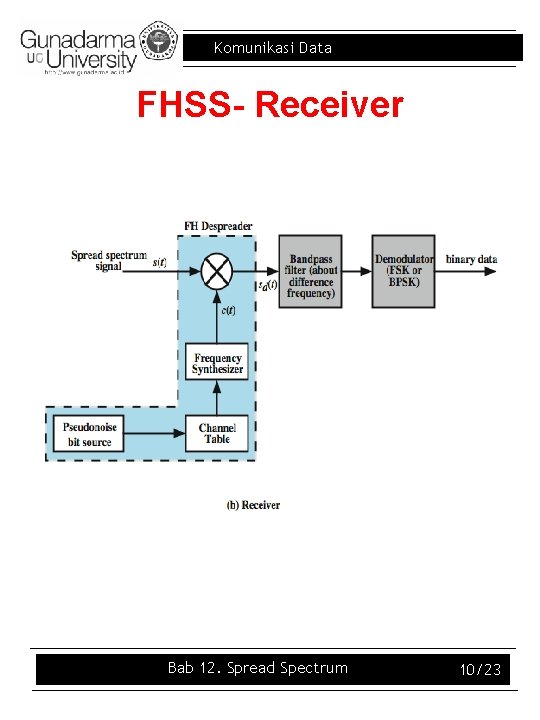

Komunikasi Data FHSS- Receiver Bab 12. Spread Spectrum 10/23
Komunikasi Data Slow and Fast FHSS • Umumnya menggunakan Multiple FSK (MFSK) • Mempunyai pergeseran frekuensi setiap Tr detik • Durasi elemen sinyal Ts detik • Slow FHSS : Tr >= Ts • Fast FHSS : Tr < Ts • FHSS cukup tahan terhadap noise atau jamming • Fast FHSS kinerjanya lebih baik Bab 12. Spread Spectrum 11/23

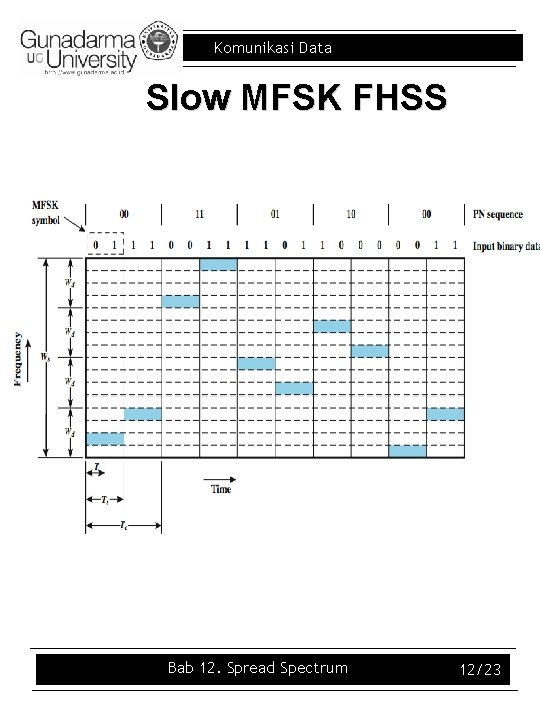

Komunikasi Data Slow MFSK FHSS Bab 12. Spread Spectrum 12/23
Komunikasi Data Fast. MFSK FHSS Bab 12. Spread Spectrum 13/23

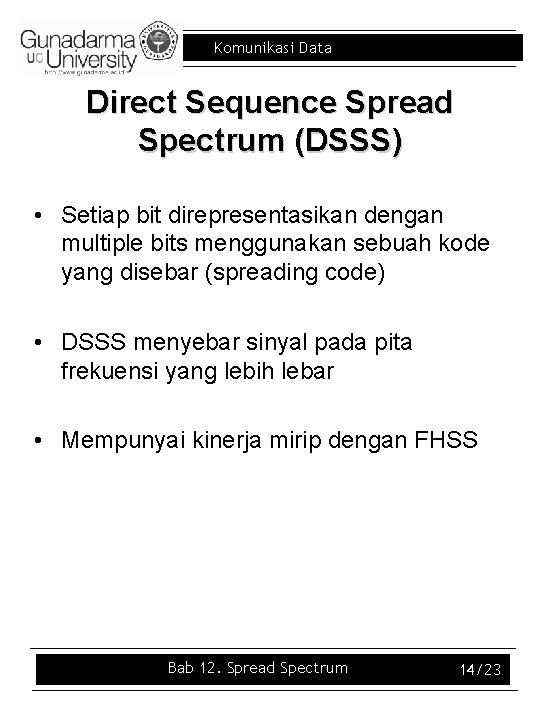

Komunikasi Data Direct Sequence Spread Spectrum (DSSS) • Setiap bit direpresentasikan dengan multiple bits menggunakan sebuah kode yang disebar (spreading code) • DSSS menyebar sinyal pada pita frekuensi yang lebih lebar • Mempunyai kinerja mirip dengan FHSS Bab 12. Spread Spectrum 14/23

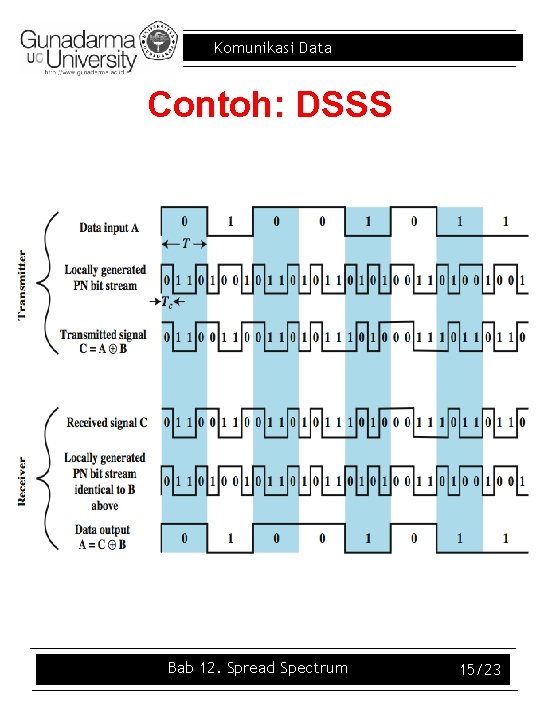

Komunikasi Data Contoh: DSSS Bab 12. Spread Spectrum 15/23
Komunikasi Data Sistem DSSS Bab 12. Spread Spectrum 16/23

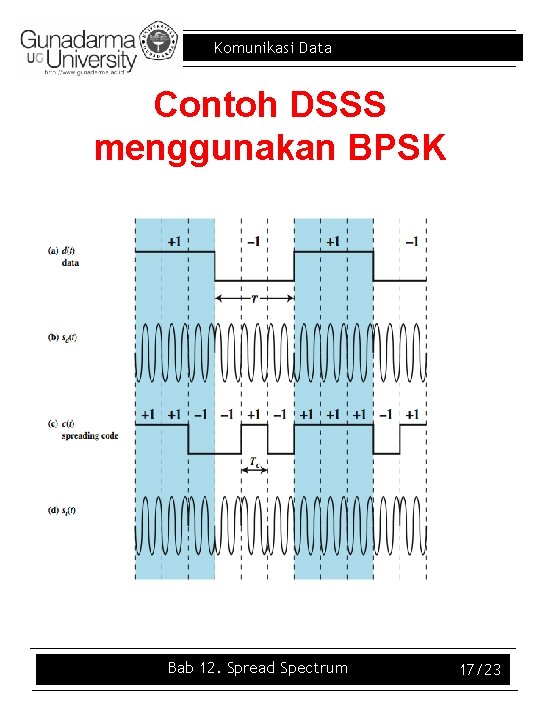

Komunikasi Data Contoh DSSS menggunakan BPSK Bab 12. Spread Spectrum 17/23

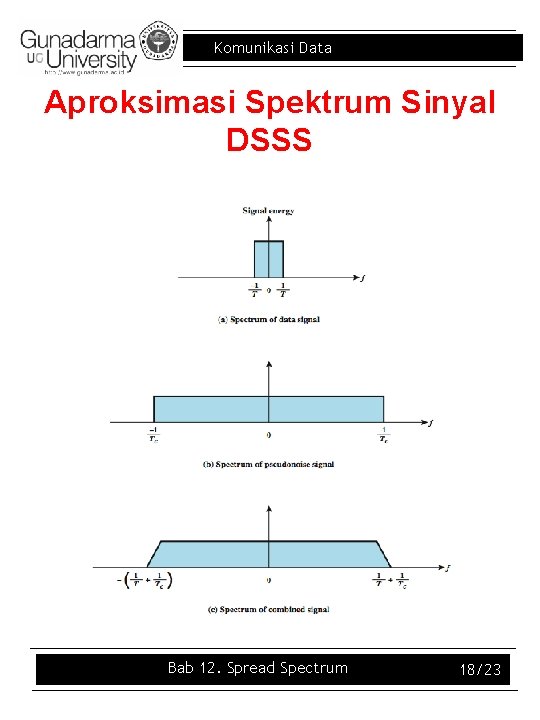

Komunikasi Data Aproksimasi Spektrum Sinyal DSSS Bab 12. Spread Spectrum 18/23
Komunikasi Data Code Division Multiple Access (CDMA) • Teknik Multiplexing menggunakan Spread Spectrum • Diberikan laju sinyal data D • Memecah setiap bit ke dalam k chips berdasarkan pada sebuah kode spesifik chipping yang tetap untuk setiap user • Menghasilkan kanal baru yang mempunyai chip data rate k. D chips per detik • Dapat mempunyai beberapa kanal yang saling mempengaruhi Bab 12. Spread Spectrum 19/23
Komunikasi Data Contoh - CDMA Bab 12. Spread Spectrum 20/23
Komunikasi Data CDMA for DSSS Bab 12. Spread Spectrum 21/23

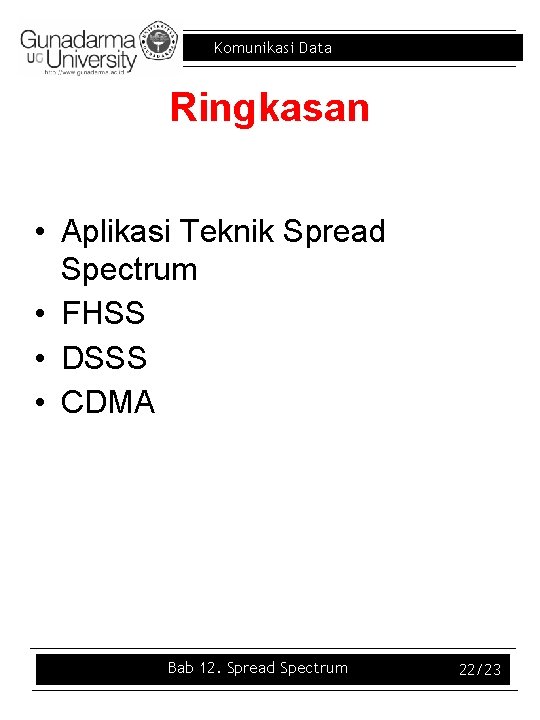

Komunikasi Data Ringkasan • Aplikasi Teknik Spread Spectrum • FHSS • DSSS • CDMA Bab 12. Spread Spectrum 22/23
Komunikasi Data Referensi • Stallings, W. Data and Computer Communications, Prentice Hall, Int (8 th ed. ), 2007 Bab 12. Spread Spectrum 23/23
