Komunikacione mreže i sistem dizajn CISCO arhitekture u savremenoj lokalnoj komunikacionoj mreži UNIVERZITET SINGIDUNUM DEPARTMAN ZA MASTER STUDIJE

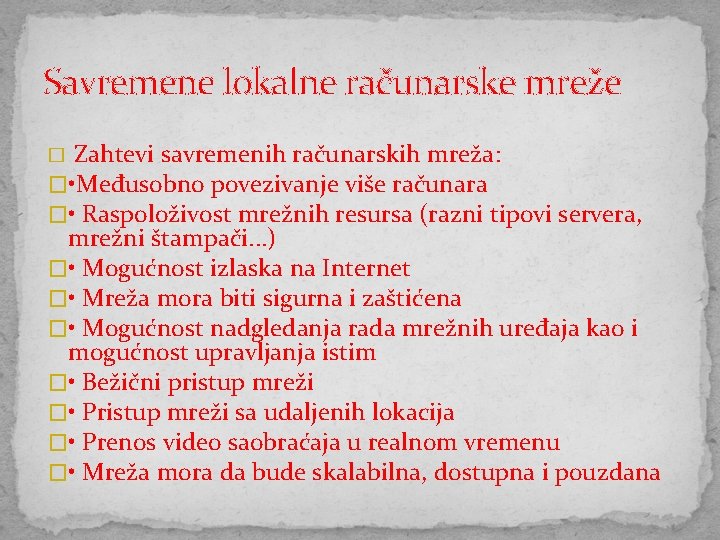

Savremene lokalne računarske mreže Zahtevi savremenih računarskih mreža: � • Međusobno povezivanje više računara � • Raspoloživost mrežnih resursa (razni tipovi servera, mrežni štampači. . . ) � • Mogućnost izlaska na Internet � • Mreža mora biti sigurna i zaštićena � • Mogućnost nadgledanja rada mrežnih uređaja kao i mogućnost upravljanja istim � • Bežični pristup mreži � • Pristup mreži sa udaljenih lokacija � • Prenos video saobraćaja u realnom vremenu � • Mreža mora da bude skalabilna, dostupna i pouzdana �

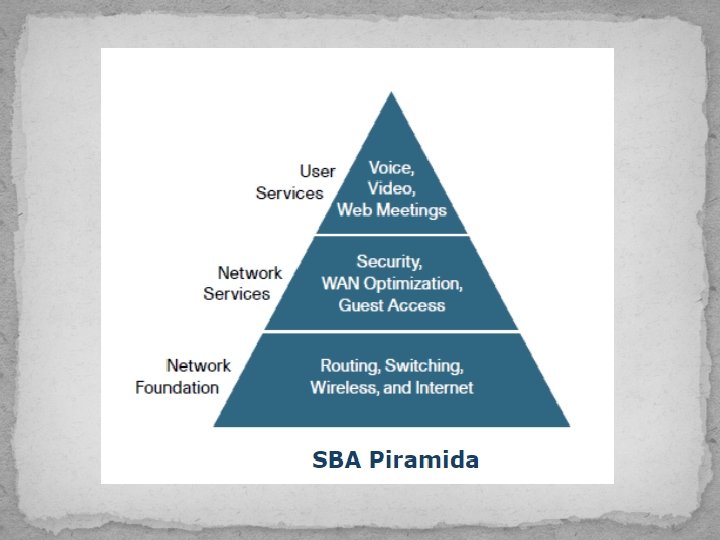

CISCO arhitekture, rešenje za savremenu komunikaciju �Smart Business Arhitekura (SBA) za srednje i enterprise (preduzeća) korisnike � • Daje smernice prilikom dizajna mreže i daje najbolja praktična rešenja za mreže koje imaju od 100 do 10000 korisnika � • Predstavlja platformu za razvoj naprednih tehnologija koje se koriste u okviru sledećih arhitektura: � • Borderless Networks � • Collaboration � • Data Center

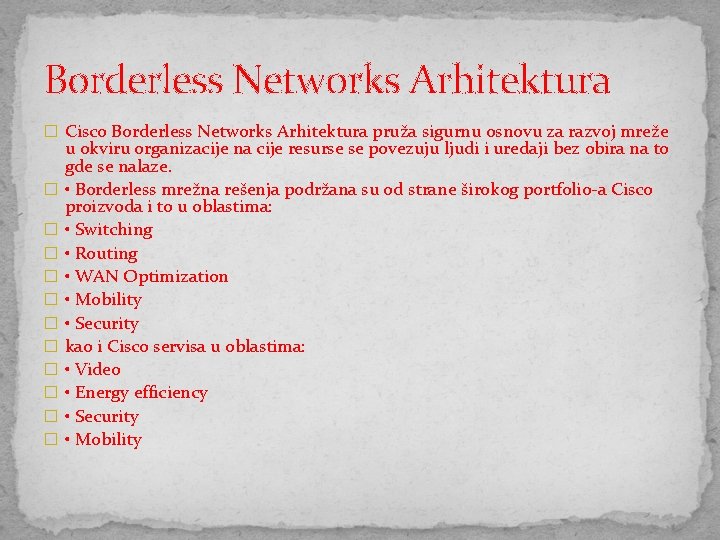

Borderless Networks Arhitektura � Cisco Borderless Networks Arhitektura pruža sigurnu osnovu za razvoj mreže � � � u okviru organizacije na cije resurse se povezuju ljudi i uredaji bez obira na to gde se nalaze. • Borderless mrežna rešenja podržana su od strane širokog portfolio-a Cisco proizvoda i to u oblastima: • Switching • Routing • WAN Optimization • Mobility • Security kao i Cisco servisa u oblastima: • Video • Energy efficiency • Security • Mobility

Collaboration Arhitektura � • Cisco Collaboration Arhitektura je jedan od osnovnih elemenata SBA arhitekture. Ova arhitektura pruža sveobuhvatno rešenje u okviru kojeg se nalaze: � • mrežna infrastruktura � • collaboration aplikacije � • sigurnost � • mobility � • management aplikacije � • support servisi

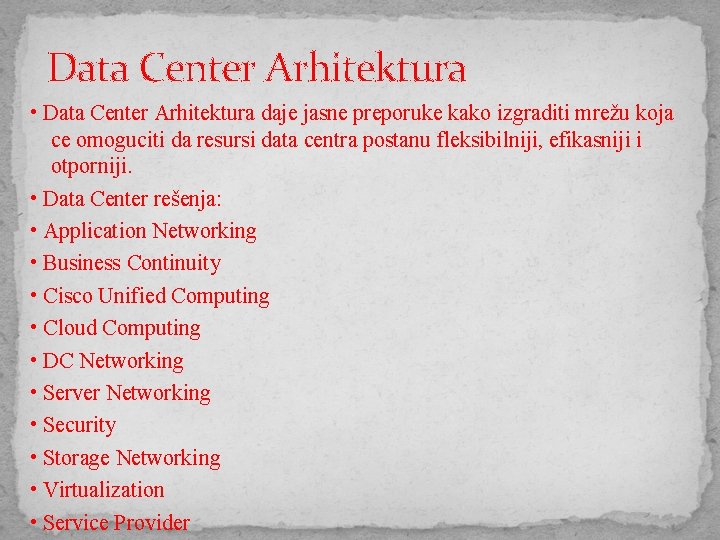

Data Center Arhitektura • Data Center Arhitektura daje jasne preporuke kako izgraditi mrežu koja ce omoguciti da resursi data centra postanu fleksibilniji, efikasniji i otporniji. • Data Center rešenja: • Application Networking • Business Continuity • Cisco Unified Computing • Cloud Computing • DC Networking • Server Networking • Security • Storage Networking • Virtualization • Service Provider

Funkcionalni delovi mreže

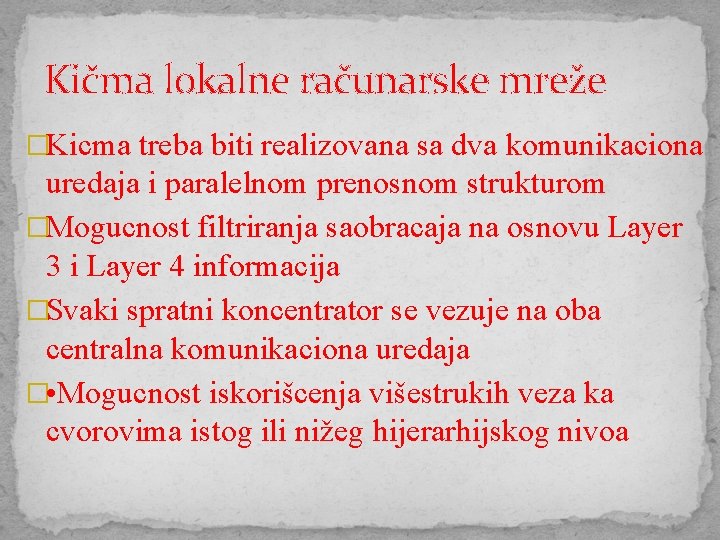

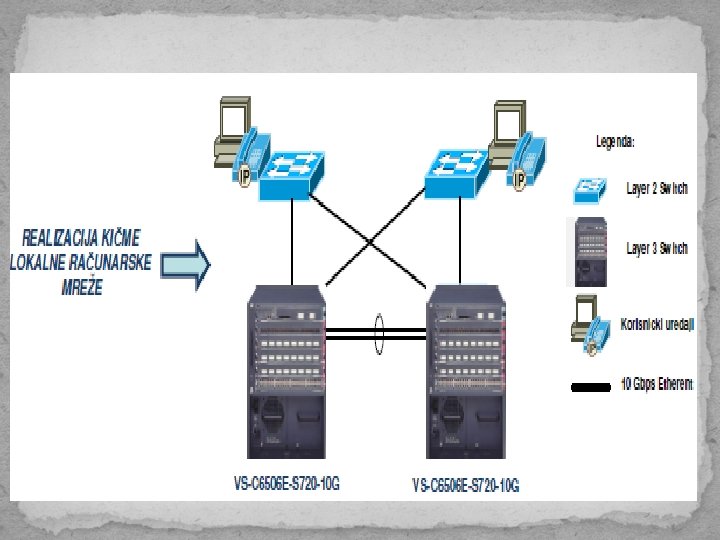

Kičma lokalne računarske mreže �Kicma treba biti realizovana sa dva komunikaciona uredaja i paralelnom prenosnom strukturom �Mogucnost filtriranja saobracaja na osnovu Layer 3 i Layer 4 informacija �Svaki spratni koncentrator se vezuje na oba centralna komunikaciona uredaja � • Mogucnost iskorišcenja višestrukih veza ka cvorovima istog ili nižeg hijerarhijskog nivoa

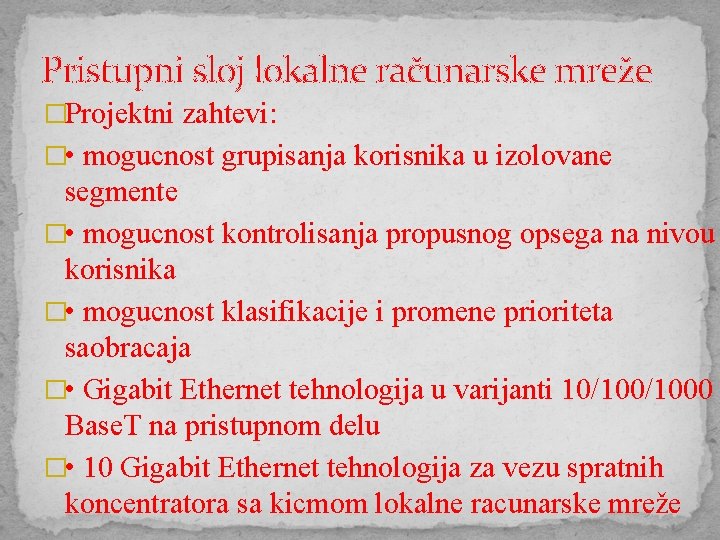

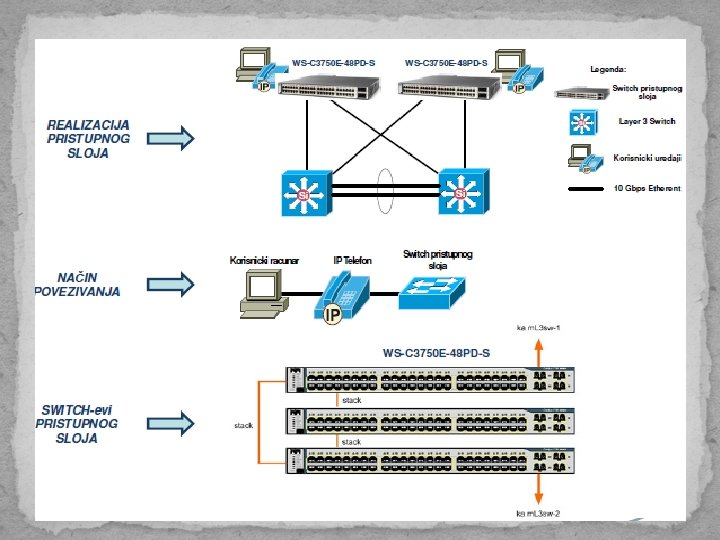

Pristupni sloj lokalne računarske mreže �Projektni zahtevi: � • mogucnost grupisanja korisnika u izolovane segmente � • mogucnost kontrolisanja propusnog opsega na nivou korisnika � • mogucnost klasifikacije i promene prioriteta saobracaja � • Gigabit Ethernet tehnologija u varijanti 10/1000 Base. T na pristupnom delu � • 10 Gigabit Ethernet tehnologija za vezu spratnih koncentratora sa kicmom lokalne racunarske mreže

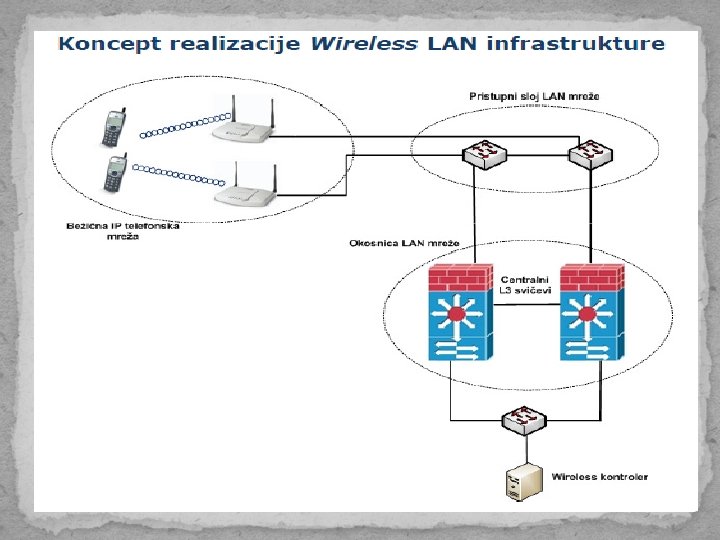

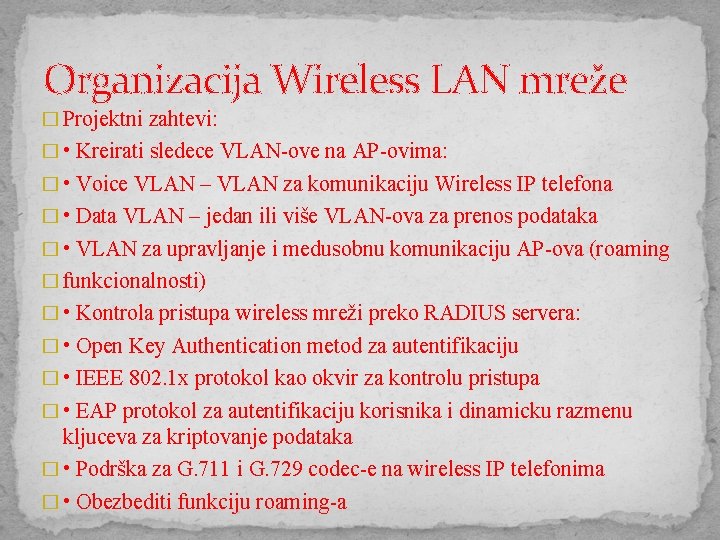

Organizacija Wireless LAN mreže � Projektni zahtevi: � • Kreirati sledece VLAN-ove na AP-ovima: � • Voice VLAN – VLAN za komunikaciju Wireless IP telefona � • Data VLAN – jedan ili više VLAN-ova za prenos podataka � • VLAN za upravljanje i medusobnu komunikaciju AP-ova (roaming � funkcionalnosti) � • Kontrola pristupa wireless mreži preko RADIUS servera: � • Open Key Authentication metod za autentifikaciju � • IEEE 802. 1 x protokol kao okvir za kontrolu pristupa � • EAP protokol za autentifikaciju korisnika i dinamicku razmenu kljuceva za kriptovanje podataka � • Podrška za G. 711 i G. 729 codec-e na wireless IP telefonima � • Obezbediti funkciju roaming-a

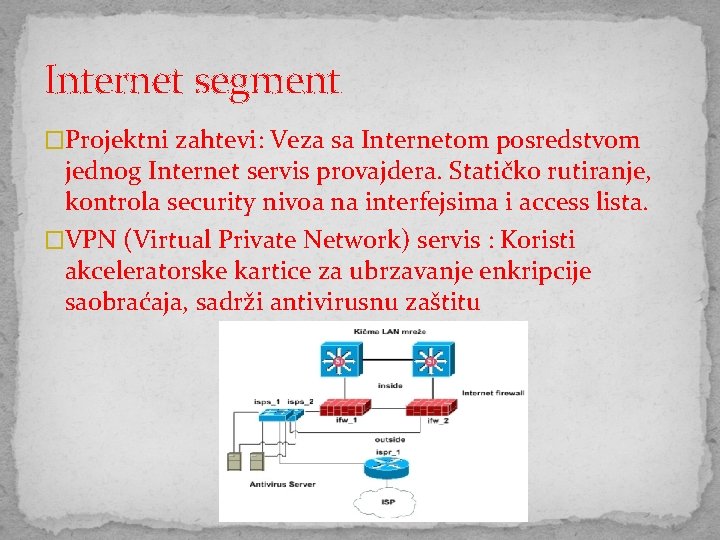

Internet segment �Projektni zahtevi: Veza sa Internetom posredstvom jednog Internet servis provajdera. Statičko rutiranje, kontrola security nivoa na interfejsima i access lista. �VPN (Virtual Private Network) servis : Koristi akceleratorske kartice za ubrzavanje enkripcije saobraćaja, sadrži antivirusnu zaštitu

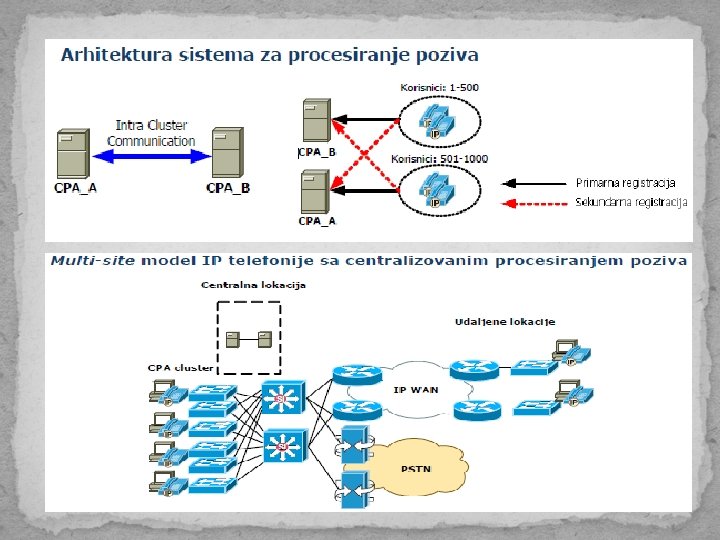

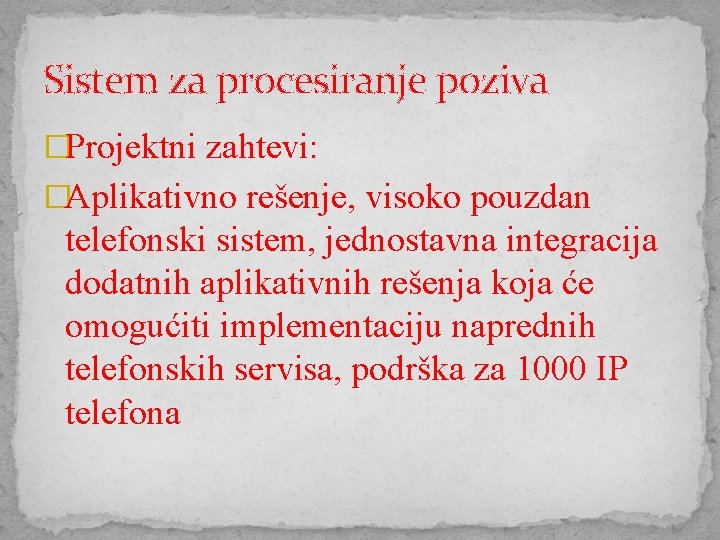

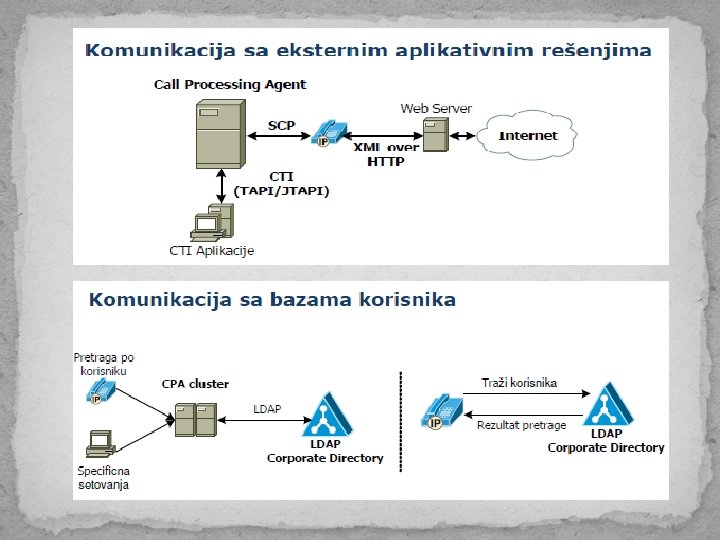

Sistem za procesiranje poziva �Projektni zahtevi: �Aplikativno rešenje, visoko pouzdan telefonski sistem, jednostavna integracija dodatnih aplikativnih rešenja koja će omogućiti implementaciju naprednih telefonskih servisa, podrška za 1000 IP telefona

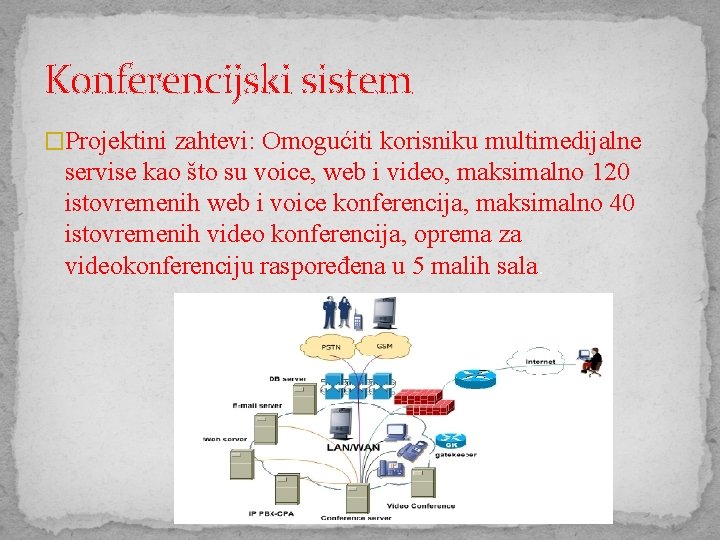

Konferencijski sistem �Projektini zahtevi: Omogućiti korisniku multimedijalne servise kao što su voice, web i video, maksimalno 120 istovremenih web i voice konferencija, maksimalno 40 istovremenih video konferencija, oprema za videokonferenciju raspoređena u 5 malih sala.

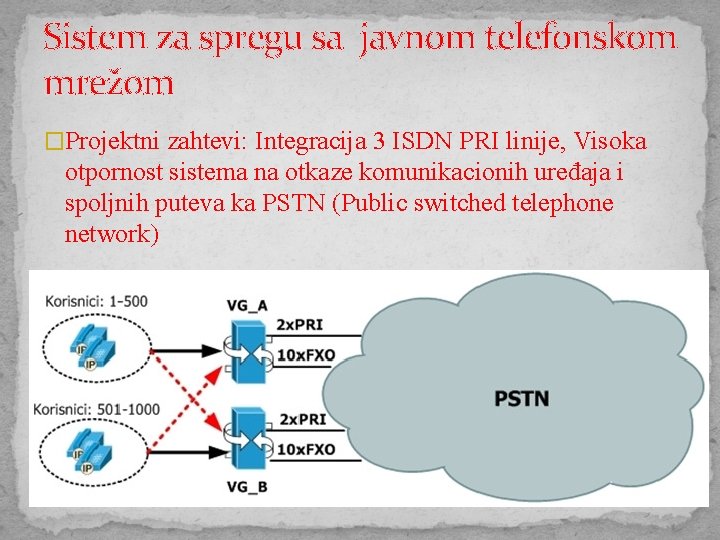

Sistem za spregu sa javnom telefonskom mrežom �Projektni zahtevi: Integracija 3 ISDN PRI linije, Visoka otpornost sistema na otkaze komunikacionih uređaja i spoljnih puteva ka PSTN (Public switched telephone network)

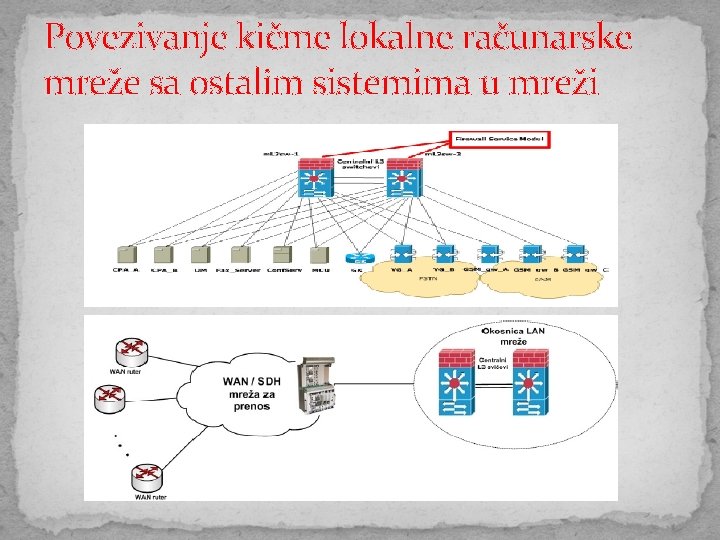

Povezivanje kičme lokalne računarske mreže sa ostalim sistemima u mreži

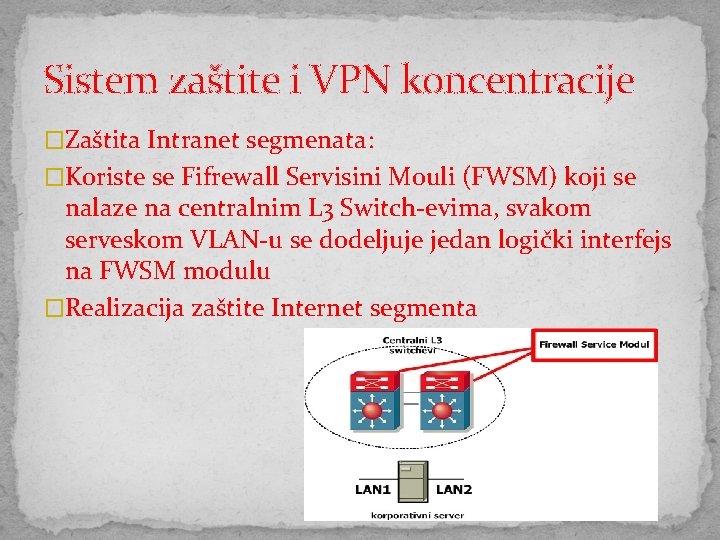

Sistem zaštite i VPN koncentracije �Zaštita Intranet segmenata: �Koriste se Fifrewall Servisini Mouli (FWSM) koji se nalaze na centralnim L 3 Switch-evima, svakom serveskom VLAN-u se dodeljuje jedan logički interfejs na FWSM modulu �Realizacija zaštite Internet segmenta

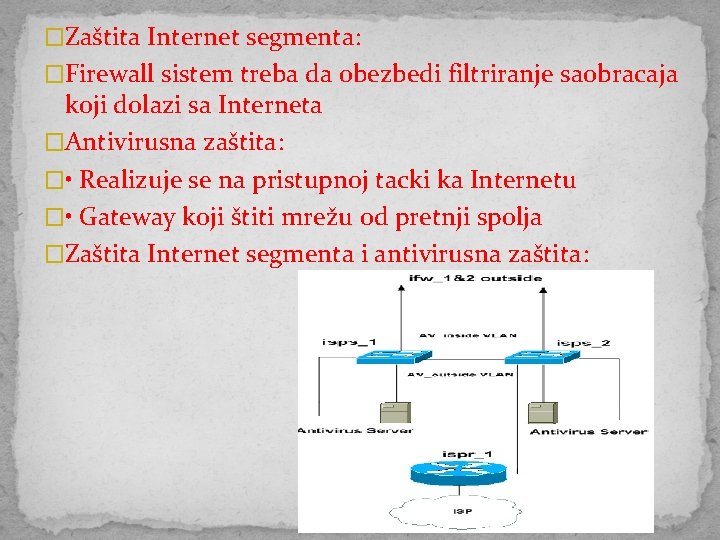

�Zaštita Internet segmenta: �Firewall sistem treba da obezbedi filtriranje saobracaja koji dolazi sa Interneta �Antivirusna zaštita: � • Realizuje se na pristupnoj tacki ka Internetu � • Gateway koji štiti mrežu od pretnji spolja �Zaštita Internet segmenta i antivirusna zaštita:

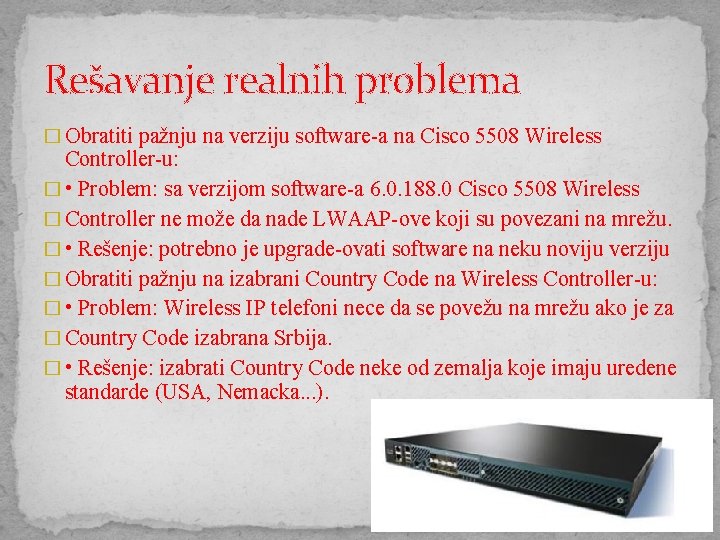

Rešavanje realnih problema � Obratiti pažnju na verziju software-a na Cisco 5508 Wireless Controller-u: � • Problem: sa verzijom software-a 6. 0. 188. 0 Cisco 5508 Wireless � Controller ne može da nade LWAAP-ove koji su povezani na mrežu. � • Rešenje: potrebno je upgrade-ovati software na neku noviju verziju � Obratiti pažnju na izabrani Country Code na Wireless Controller-u: � • Problem: Wireless IP telefoni nece da se povežu na mrežu ako je za � Country Code izabrana Srbija. � • Rešenje: izabrati Country Code neke od zemalja koje imaju uredene standarde (USA, Nemacka. . . ).

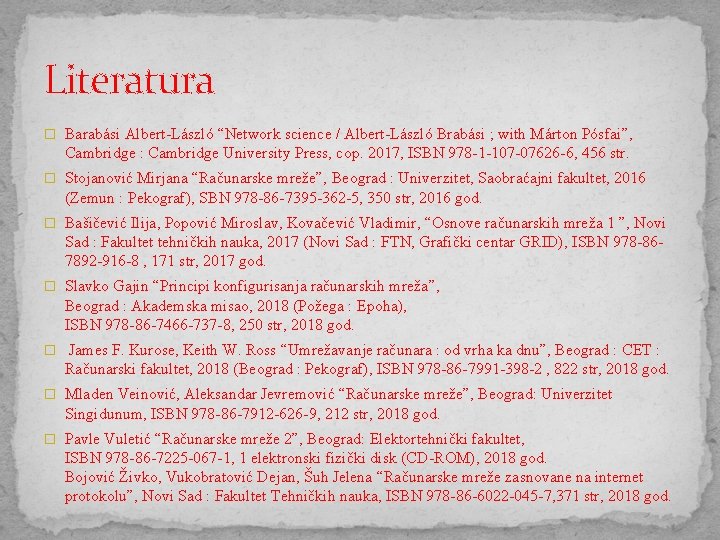

Literatura � Barabási Albert-László “Network science / Albert-László Brabási ; with Márton Pósfai”, Cambridge : Cambridge University Press, cop. 2017, ISBN 978 -1 -107 -07626 -6, 456 str. � Stojanović Mirjana “Računarske mreže”, Beograd : Univerzitet, Saobraćajni fakultet, 2016 (Zemun : Pekograf), SBN 978 -86 -7395 -362 -5, 350 str, 2016 god. � Bašičević Ilija, Popović Miroslav, Kovačević Vladimir, “Osnove računarskih mreža 1 ”, Novi Sad : Fakultet tehničkih nauka, 2017 (Novi Sad : FTN, Grafički centar GRID), ISBN 978 -867892 -916 -8 , 171 str, 2017 god. � Slavko Gajin “Principi konfigurisanja računarskih mreža”, Beograd : Akademska misao, 2018 (Požega : Epoha), ISBN 978 -86 -7466 -737 -8, 250 str, 2018 god. � James F. Kurose, Keith W. Ross “Umrežavanje računara : od vrha ka dnu”, Beograd : CET : Računarski fakultet, 2018 (Beograd : Pekograf), ISBN 978 -86 -7991 -398 -2 , 822 str, 2018 god. � Mladen Veinović, Aleksandar Jevremović “Računarske mreže”, Beograd: Univerzitet Singidunum, ISBN 978 -86 -7912 -626 -9, 212 str, 2018 god. � Pavle Vuletić “Računarske mreže 2”, Beograd: Elektortehnički fakultet, ISBN 978 -86 -7225 -067 -1, 1 elektronski fizički disk (CD-ROM), 2018 god. Bojović Živko, Vukobratović Dejan, Šuh Jelena “Računarske mreže zasnovane na internet protokolu”, Novi Sad : Fakultet Tehničkih nauka, ISBN 978 -86 -6022 -045 -7, 371 str, 2018 god.
