KOMUNALNI INFRASTRUKTURNI SISTEMI Prof dr Dejan Ljubisavljevi 1
KOMUNALNI INFRASTRUKTURNI SISTEMI Prof. dr Dejan Ljubisavljević 1
UVOD Infrastruktura (nem. Infrastuktur, v. infra-struktura) 1. temelj, osnova, podloga 2. skup uredjaja i objekata neophodnih za funkcionisanje države i njene privrede (saobraćajna mreža, vodovod, elektrodistribucija i sl. ) Ivan Klajn i Milan Šipka, Veliki rečnik stranih reči, Prometej, Novi Sad, 2007. 2
SAOBRAĆAJNA INFRASTRUKTURA VODOVOD KANALIZACIJA TOPLOVOD - PAROVOD ELEKTROENERGIJA GASOVOD TELEFON KABLOVSKA TV NAFTOVOD 3
POLOŽAJ PODZEMNE INFRASTRUKTURE U POPREČNOM PRESEKU ULICE 4
Opšti sistem - saobraćajna ulica 5

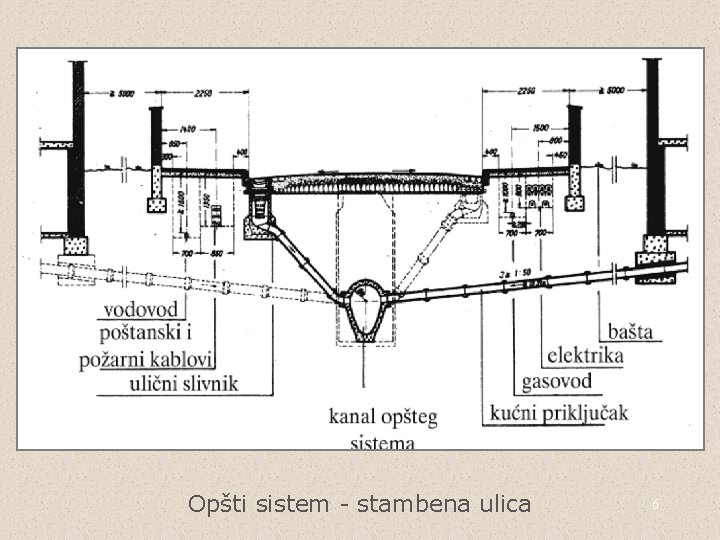

Opšti sistem - stambena ulica 6
Separacioni sistem – saobraćajna ulica 7
Separacioni sistem – stambena ulica 8

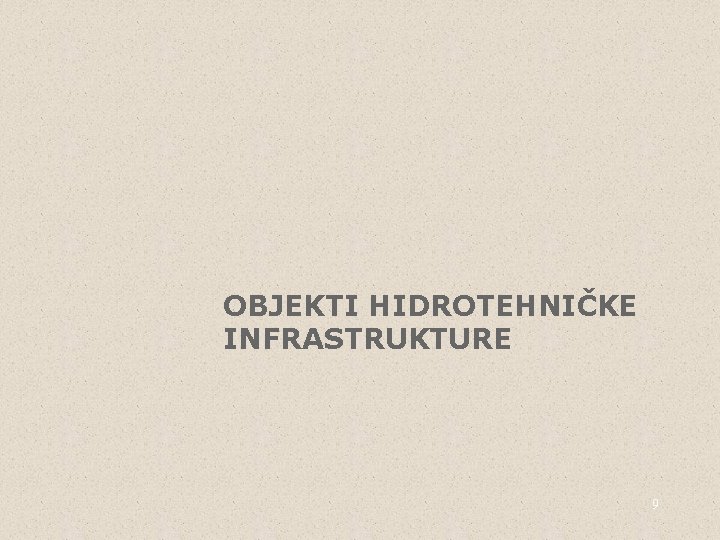

OBJEKTI HIDROTEHNIČKE INFRASTRUKTURE 9
OBJEKTI VODOVODA q Šahtovi Postrojenja za pripremu vode za piće: q Rezervoari q koagulator q Crpne stanice q taložnik q Vodozahvati q aerator q filterska stanica q zgrade 10
OBJEKTI KANALIZACIJE Kolektori Postrojenja za prečišćavanje Reviziona okna otpadne vode: Kaskade q peskolovi Kanalizacione q taložnice crpne stanice q Prelivi za kišnicu q aeracioni bazeni q biofiltri q Obrnuti sifoni q retenzije Obrada mulja: q digestori q rezervoari za gas q zgrade q q 11
12
13
14
15
Kaskada 16
Peščani filtri 17

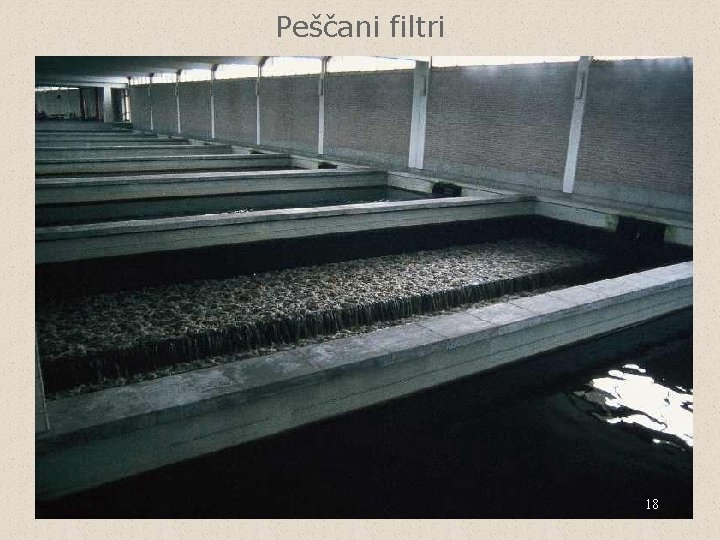

Peščani filtri 18
Silos za hemikalije 19
Crpna stanica 20
Aeracioni bazen 21
Taložnica 22
Bio filtar 23
Digestor 24
25
26
27
28
29
GRAĐENJE HIDROTEHNIČKE INFRASTRUKTURE 30
Čelična podgrada 31
Čelična podgrada 32
Usisivač za refulirani pesak 33
Šaht za utiskivanje čelične cevi D 600 mm 34
Uklanjanje tla iz utisnute cevi 35
Glava krtice za bušenje tunela D 3500 mm 36
Glava krtice za bušenje tunela D 3500 mm 37
Kompozicija krtice 38
Kompozicija krtice -vagon za radnike 39
Kompozicija krtice-vagoni 40
Krtica za bušenje tunela–prefabrikvana obloga 41

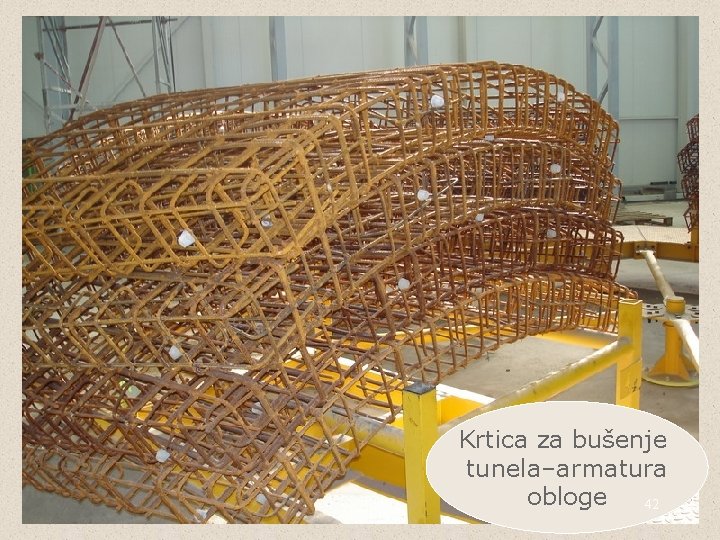

Krtica za bušenje tunela–armatura obloge 42
Prethodna studija opravdanosti i studija opravdanosti hidrotehničkih infrastrukturnih sistema 43
EKSPLOATACIJA I ODRŽAVANJE POSTROJENJA ZA PREČIŠĆAVANJE OTPADNIH VODA 44

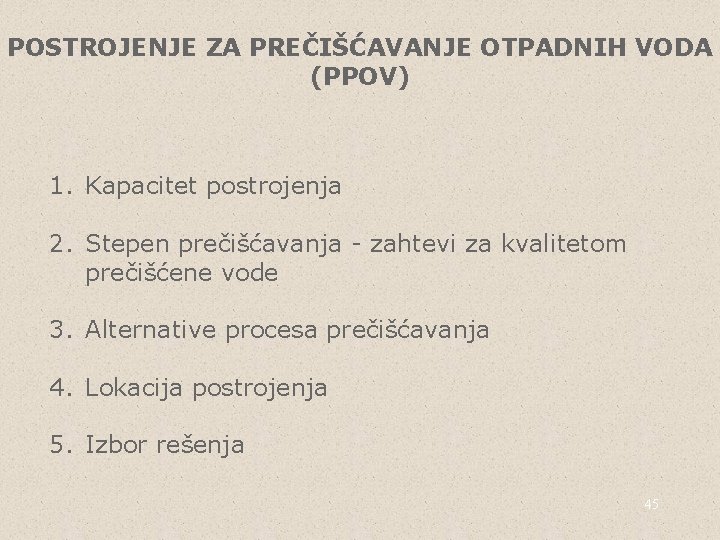

POSTROJENJE ZA PREČIŠĆAVANJE OTPADNIH VODA (PPOV) 1. Kapacitet postrojenja 2. Stepen prečišćavanja - zahtevi za kvalitetom prečišćene vode 3. Alternative procesa prečišćavanja 4. Lokacija postrojenja 5. Izbor rešenja 45
PPOV - KAPACITET POSTROJENJA - PPOV prečišćava otpadne vode naselja koja su priključena na centralni kanalizacioni sistem Obrenovca Kapacitet (za kraj projektnog preioda): Prosečni dnevni protok Maksimalni protok za vreme kiše Ukupno opterećnje zagađenjem 13800 m 3 dan (160 l/s) 17900 m 3 dan (207 l/s) 415 l/s 52500 ES 46

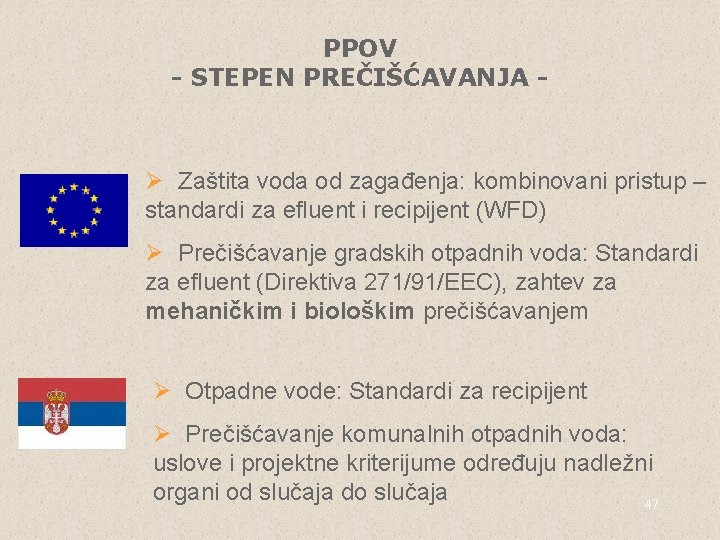

PPOV - STEPEN PREČIŠĆAVANJA - Ø Zaštita voda od zagađenja: kombinovani pristup – standardi za efluent i recipijent (WFD) Ø Prečišćavanje gradskih otpadnih voda: Standardi za efluent (Direktiva 271/91/EEC), zahtev za mehaničkim i biološkim prečišćavanjem Ø Otpadne vode: Standardi za recipijent Ø Prečišćavanje komunalnih otpadnih voda: uslove i projektne kriterijume određuju nadležni organi od slučaja do slučaja 47
PPOV - STEPEN PREČIŠĆAVANJA - U projektu je usvojeno da kvalitet prečišćene vode treba da odgovara Direktivi EU o prečišćavanju gradskih otpadnih voda. Parametri kvaliteta prečišćene vode su: BPK 5 25 mg/l Susp. mat. 35 mg/l HPK 125 mg/l Uk. azot 10 mg/l * Uk. fosfor 1 mg/l * Mulj iz procesa prečišćavanja treba tretirati tako da se može bezbedno odlagati na deponiji otpada ili koristiti u poljoprivredi. * - prosečna godišnja vrednost 48

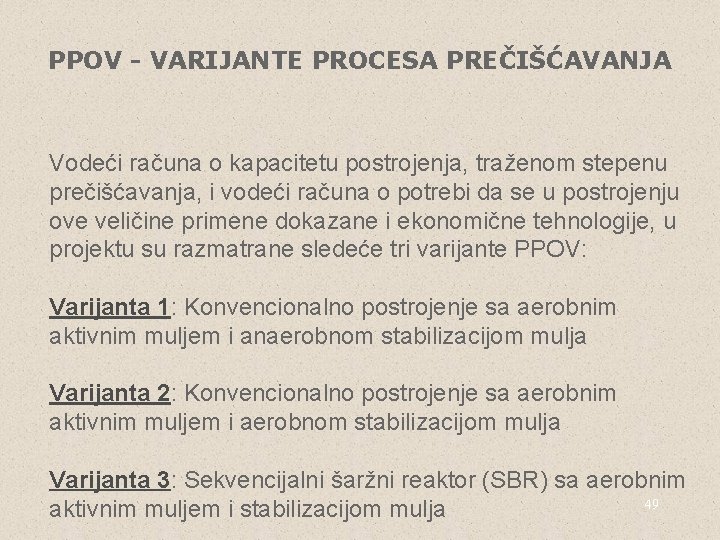

PPOV - VARIJANTE PROCESA PREČIŠĆAVANJA Vodeći računa o kapacitetu postrojenja, traženom stepenu prečišćavanja, i vodeći računa o potrebi da se u postrojenju ove veličine primene dokazane i ekonomične tehnologije, u projektu su razmatrane sledeće tri varijante PPOV: Varijanta 1: Konvencionalno postrojenje sa aerobnim aktivnim muljem i anaerobnom stabilizacijom mulja Varijanta 2: Konvencionalno postrojenje sa aerobnim aktivnim muljem i aerobnom stabilizacijom mulja Varijanta 3: Sekvencijalni šaržni reaktor (SBR) sa aerobnim 49 aktivnim muljem i stabilizacijom mulja
PPOV - VARIJANTA 1 Konvencionalno postrojenje sa aerobnim aktivnim muljem i anaerobnom stabilizacijom mulja 50
PPOV - VARIJANTA 1 Konvencionalno postrojenje sa aerobnim aktivnim muljem i anaerobnom stabilizacijom mulja 51
PPOV - VARIJANTA 2 Konvencionalno postrojenje sa aerobnim aktivnim muljem i aerobnom stabilizacijom mulja 52
PPOV - VARIJANTA 2 Konvencionalno postrojenje sa aerobnim aktivnim muljem i aerobnom stabilizacijom mulja 53
PPOV - VARIJANTA 3 Sekvencijalni šaržni reaktor (SBR) sa aerobnim aktivnim muljem i simultanom stabilizacijom mulja Korišćenje aktivnog mulja u reaktoru u kome se naizmenično ponavljaju ciklusi punjenja, aeracije, taloženja i odlivanja prečišćene vode 54
PPOV - VARIJANTA 3 Sekvencijalni šaržni reaktor (SBR) sa aerobnim aktivnim muljem i simultanom stabilizacijom mulja SBR sa kontinuiranim ulivom Aeracija Taloženje Odlivanje Kontinualni dotok otpadne vode u reakcioni bazen pri čemu se u istom bazenu odvijaju naizmenično (vremenski regulisanim trajanjem) faze aeracije, taloženja i odlivanja. 55
PPOV - VARIJANTA 3 Konvencionalno postrojenje sa aerobnim aktivnim muljem i aerobnom stabilizacijom mulja 56
PPOV - VARIJANTA 3 Sekvencijalni šaržni reaktor (SBR) sa aerobnim aktivnim muljem i simultanom stabilizacijom mulja 57
PPOV - IZBOR VARIJANTE - Izbor varijante procesa prečišćavanja vrši se tehnoekonomskom analizom, koja obuhvata: - analizu investicija - analiza godišnjih troškova (fiksni i varijablilni troškovi) - analiza cene prečišćavanja 1 m 3 otpadne vode Projektnim zadatkom je definisano da je osnovni kriterijum za izbor varijante minimizacija godišnjih troškova. 58
PPOV - IZBOR VARIJANTE - Investicije (bez PDV): Varijanta 1: Varijanta 2: Varijanta 3: ~8, 3 mil. EUR ~7, 1 mil. EUR ~6, 6 mil. EUR Analize godišnjih troškova ukazuju da SBR može biti prihvatljivo rešenje. Cena prečišćavanja 1 m 3 otpadne vode je oko 0, 25 EUR/m 3 59
FINANSIJSKA ANALIZA I OCENA (52 500 ES) Investicije i godišnji troškovi postrojenja sa SBR bazenom Investicije Sve investicije i godišnji troškovi su iskazani bez poreza na dodatu vrednost. Na amortizacioni period od 25 godina: Cevni materijali Zatvaraci Mont. dem. elementi Betonski radovi I 25 god=333 000. 00 din Na amortizacioni period od 10 godina: Pumpe Mešalice i motor sa reduktorom Oprema za doziranje hemikalija Duvaljke Merna oprema PC racunar Postrojenja za mašinsko oceđivanje voda iz mulja I 10 god=219 500 000. 00 din Ukupne investicije SBR: I=I 25 god +I 10 god=552 500 000 din 60
FINANSIJSKA ANALIZA I OCENA (52 500 ES) Godišnji troškovi energije Angažovana snaga: Mesalice Dozir pumpe N =3 W, komada 8 N=1 KW, komada 1 N=0. 5 k. W, komada 1 Pužne pumpe N=30 k. W, komada 2+1 (dva radne i jedna rezervna) Duvaljke (za aerisanje vode) N=39. 9 k. W, komada 2+1 (dve radne i jedna rezervna) Motori na dekanterima N=1, 5 k. W, komada 4 Rasveta i ostali el. potršači N=10 k. W Potrošnja energije godišnje: Mešalice E==210 240, 00 k. Wh/god Dozir pumpe E=13 140. 00 k. Wh/god Pužne pumpe E=525 600. 00 k. Wh/god Duvaljke(za aerisanje vode) E==699 048. 00 k. Wh/god Duvaljke(za aerisanje mulja) E==632 472. 00 k. Wh/god Motori na dekanterima E=52 560. 00 k. Wh/god Rasveta i ostali el. potrošači E=10× 365× 24=87 600. 00 k. Wh/god Ukupna potrošnja energije: E=2 220 660, 00 k. Wh/god Troškovi energije: Tenergije=2 220 660 k. W/god 9. 36 din/k. W=20 785 377. 60 din/god 61
FINANSIJSKA ANALIZA I OCENA (52 500 ES) Godišnji troškovi - ostali Troškovi hemikalija: Aluminijum sulfat: T alum. s=302912. 012 kg/god× 25 din/kg=7 572 800. 30 din/god Polielektrolit: Tpol. el. =0. 2 kg/m 3× 15. 18 m 3/dan× 365× 1200 din/kg=1 329 768 din/god Themikalija=Talums. +Tpol. el. =8 902 568. 00 din/god Troškovi oceđivanja mulja: Toceđ. mulja=160 din/Esgod. ES=8 000. 00 din/god Troškovi investicionog i tekuceg održavanja: Zgrade i cevi 0. 2% T 0. 2%=333 000=666 000. 00 din/god Oprema 3% T 3%=219 500 000=6 585 000. 00 din/god Tito=T 0. 2%+T 3%= 7 251 000. 00 din/god Troškovi osiguranja: Zgrade i cevi 0. 1% T 0. 1%=333 000=333 000. 00 din/god Oprema 0. 7% T 0. 7%=219 500 000=1 536 500. 00 din/god T 0. 1%+T 0. 7%=1 869 500. 00 din/god 62
FINANSIJSKA ANALIZA I OCENA (52 500 ES) Godišnji troškovi - ostali Troškovi amortizacije: T 10%= 219 500 000= 21 950 000. 00 din/god T 4%=333 000=13 320 000. 00 din/god T=T 10%+T 4%=35 270 000. 00 din/god Troškovi radne snage: Jedan diplomirani in ženjer tehnologije(plata radnika 80 000. 00 din/mes) Tin=80 000 din/mes× 12 mes=960 000. 00 din/god Četiri radnika (plata radnika 40 000. 00 din/mes) Trad. =40 000 din/mes× 12 mes=1 920 000. 00 din/god Tradne snage=Tin. +Trad. = 2 880 000 din/god Ukupni godišnji troškovi SBR: T = 84 958 445 din/god 63
PRORAČUN CENE PREČIŠĆAVANJA VODE 64
PRORAČUN CENE PREČIŠĆAVANJA VODE Cena prečišćene vode: C=24, 01 Din/m 3 65
n Prema preporukama EU u zemljama u tranziciji prihvatljivo je da cena za potrošenu vodu na mesečnom nivou iznosi 3% od prosečnog mesečnog prihoda domaćnstva. n Prosečni prihod domaćinstva u Obrenovcu je 400 Eura. Domaćinstvo prosečno potroši 30 m 3 vode. 3% od 400 eura je 12 eura. Trenutno je prihvatljiva cena od 50 din/m 3 (0, 588 eura/m 3). Ovim bi se pokrili budući troškovi prečišćavanja otpadnih voda. 66
OBRAČUN PRIHODA I TROŠKOVA Proračun neto sadašnje vrednosti i interne stope rentabilnosti 67

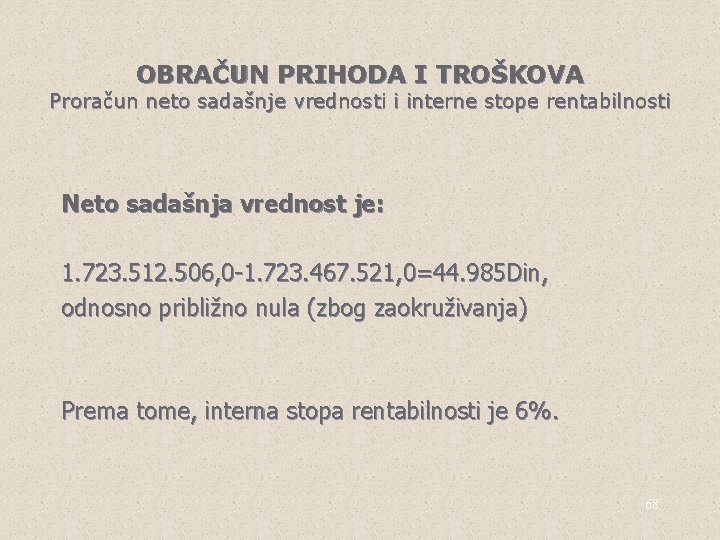

OBRAČUN PRIHODA I TROŠKOVA Proračun neto sadašnje vrednosti i interne stope rentabilnosti Neto sadašnja vrednost je: 1. 723. 512. 506, 0 -1. 723. 467. 521, 0=44. 985 Din, odnosno približno nula (zbog zaokruživanja) Prema tome, interna stopa rentabilnosti je 6%. 68
69

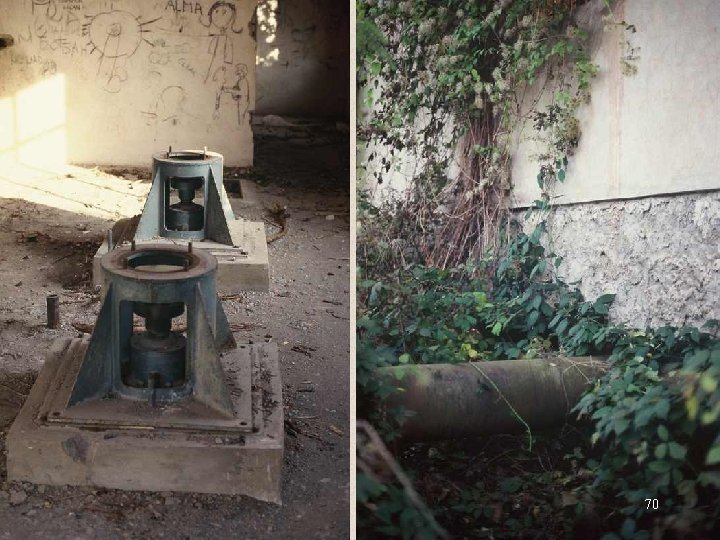

70
71

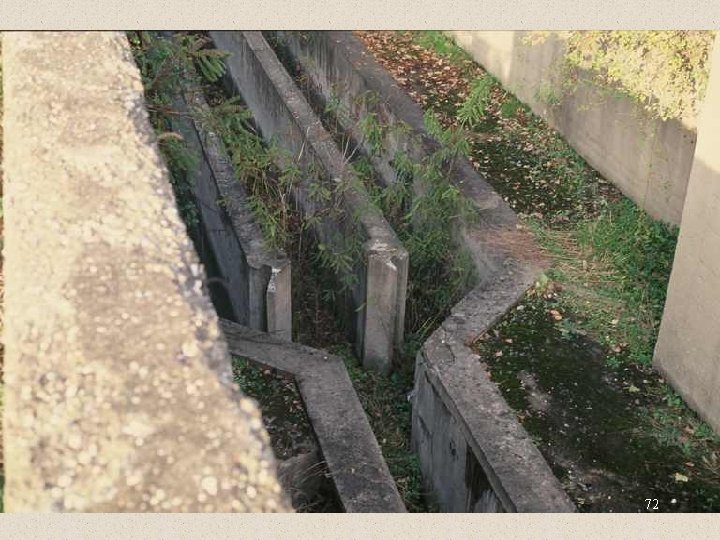

72
73
74
75
76
HVALA NA PAŽNJI 77
