KOMPUTER KOMPUTER Komputer dikenal sebagai elemen yang membantu
![KOMPUTER KOMPUTER](https://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-1.jpg)
KOMPUTER
![KOMPUTER ? Komputer dikenal sebagai elemen yang membantu manusia dalam mengerjakan tugas dan berhubungan KOMPUTER ? Komputer dikenal sebagai elemen yang membantu manusia dalam mengerjakan tugas dan berhubungan](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-2.jpg)
KOMPUTER ? Komputer dikenal sebagai elemen yang membantu manusia dalam mengerjakan tugas dan berhubungan dengan interaksi manusia dan komputer. Apa yang di input dan output? devices, paper, sensors, dll. Apa yang bisa dilakukan komputer? memory, processing, networks, dll
![KOMPUTER Komputer merupakan : Suatu alat elektronik yang mampu melakukan berbagai tugas, yaitu : KOMPUTER Komputer merupakan : Suatu alat elektronik yang mampu melakukan berbagai tugas, yaitu :](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-3.jpg)

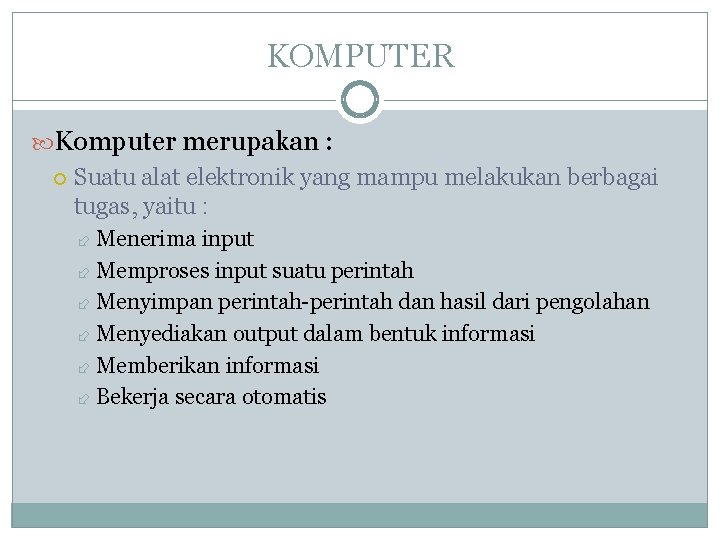

KOMPUTER Komputer merupakan : Suatu alat elektronik yang mampu melakukan berbagai tugas, yaitu : Menerima input Memproses input suatu perintah Menyimpan perintah-perintah dan hasil dari pengolahan Menyediakan output dalam bentuk informasi Memberikan informasi Bekerja secara otomatis
![KOMPUTER Komputer juga disebut dengan : sistem elektronik yang dapat dipergunakan untuk memanipulasi data KOMPUTER Komputer juga disebut dengan : sistem elektronik yang dapat dipergunakan untuk memanipulasi data](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-4.jpg)

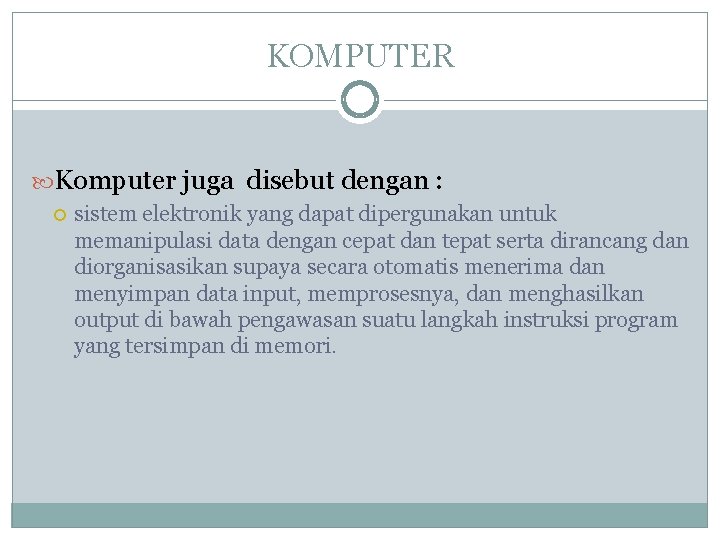

KOMPUTER Komputer juga disebut dengan : sistem elektronik yang dapat dipergunakan untuk memanipulasi data dengan cepat dan tepat serta dirancang dan diorganisasikan supaya secara otomatis menerima dan menyimpan data input, memprosesnya, dan menghasilkan output di bawah pengawasan suatu langkah instruksi program yang tersimpan di memori.
![KOMPONEN KOMPUTER Input device (peranti masukan) : Keyboard Mouse Layar sentuh (touchscreen) Pena cahaya KOMPONEN KOMPUTER Input device (peranti masukan) : Keyboard Mouse Layar sentuh (touchscreen) Pena cahaya](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-5.jpg)

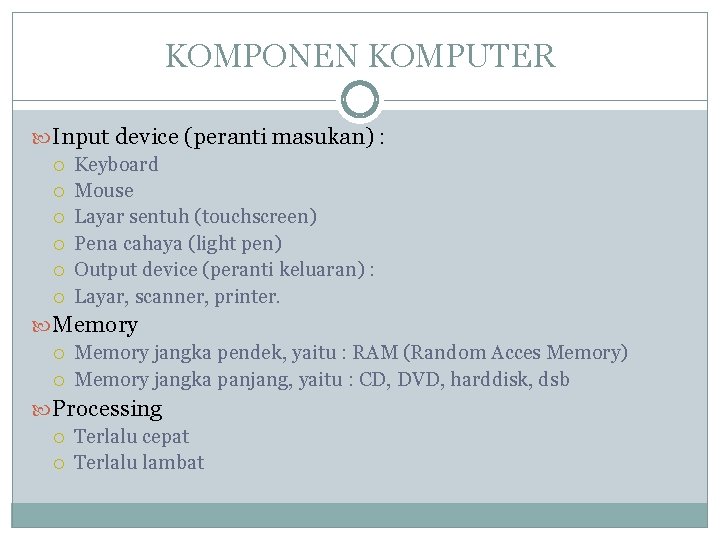

KOMPONEN KOMPUTER Input device (peranti masukan) : Keyboard Mouse Layar sentuh (touchscreen) Pena cahaya (light pen) Output device (peranti keluaran) : Layar, scanner, printer. Memory jangka pendek, yaitu : RAM (Random Acces Memory) Memory jangka panjang, yaitu : CD, DVD, harddisk, dsb Processing Terlalu cepat Terlalu lambat

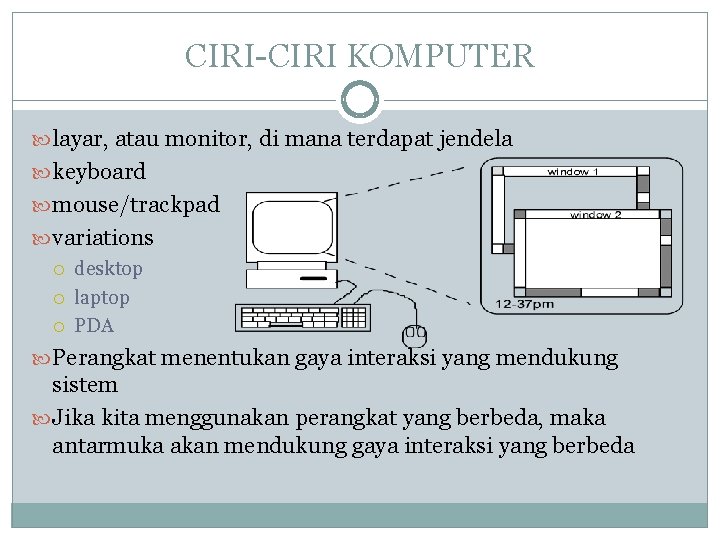

![CIRI-CIRI KOMPUTER layar, atau monitor, di mana terdapat jendela keyboard mouse/trackpad variations desktop laptop CIRI-CIRI KOMPUTER layar, atau monitor, di mana terdapat jendela keyboard mouse/trackpad variations desktop laptop](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-6.jpg)
CIRI-CIRI KOMPUTER layar, atau monitor, di mana terdapat jendela keyboard mouse/trackpad variations desktop laptop PDA Perangkat menentukan gaya interaksi yang mendukung sistem Jika kita menggunakan perangkat yang berbeda, maka antarmuka akan mendukung gaya interaksi yang berbeda
![MASUKAN dan KELUARAN Direct Input (masukan langsung) : Mouse, keyboard Indirect Input (masukan tidak MASUKAN dan KELUARAN Direct Input (masukan langsung) : Mouse, keyboard Indirect Input (masukan tidak](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-7.jpg)
MASUKAN dan KELUARAN Direct Input (masukan langsung) : Mouse, keyboard Indirect Input (masukan tidak langsung) : Scanner, network Biasanya untuk dokumen : pemindaian dokumen dan download database. Sistem komputer memiliki dua macam sistem input : Bacth Input : indirect I/O yang ditangani oleh komputer, sedikit campur tangan manusia Interactive Input : dimasukkan oleh user.

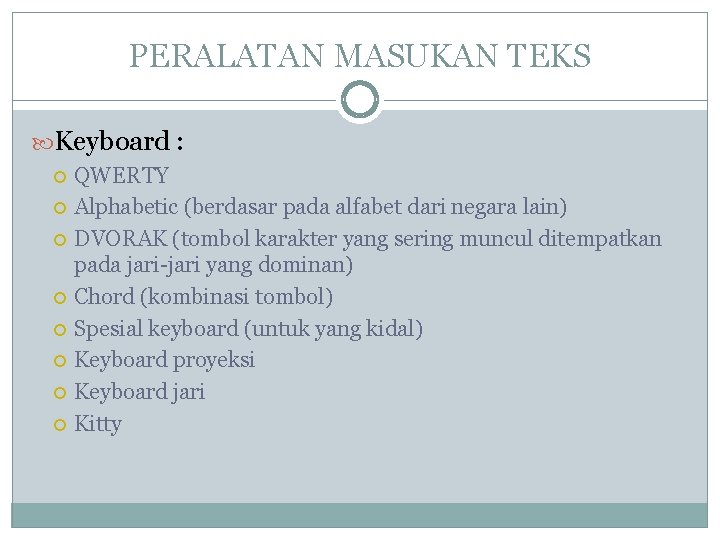

![PERALATAN MASUKAN TEKS Keyboard : QWERTY Alphabetic (berdasar pada alfabet dari negara lain) DVORAK PERALATAN MASUKAN TEKS Keyboard : QWERTY Alphabetic (berdasar pada alfabet dari negara lain) DVORAK](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-8.jpg)
PERALATAN MASUKAN TEKS Keyboard : QWERTY Alphabetic (berdasar pada alfabet dari negara lain) DVORAK (tombol karakter yang sering muncul ditempatkan pada jari-jari yang dominan) Chord (kombinasi tombol) Spesial keyboard (untuk yang kidal) Keyboard proyeksi Keyboard jari Kitty
![QWERTY QWERTY](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-9.jpg)

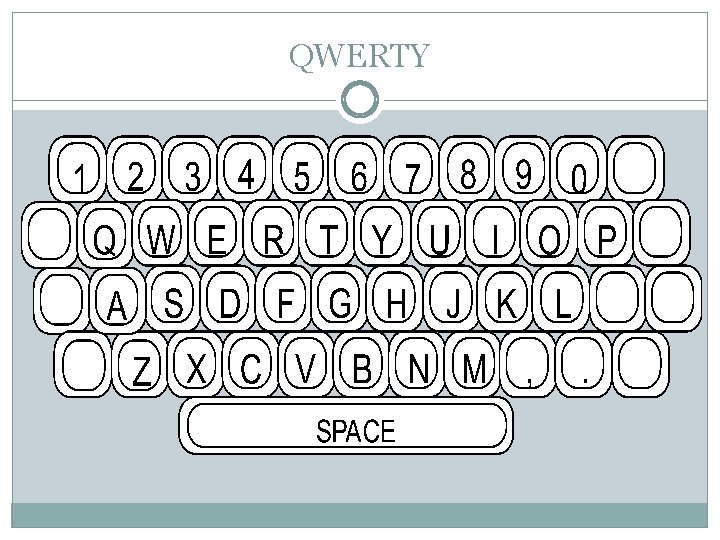

QWERTY
![DVORAK DVORAK](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-10.jpg)

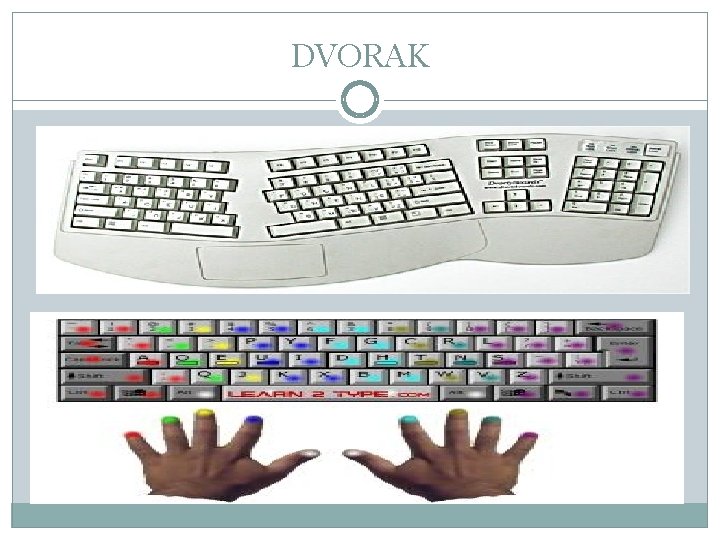

DVORAK
![CHORD CHORD](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-11.jpg)
CHORD
![SPESIAL KEYBOARD SPESIAL KEYBOARD](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-12.jpg)

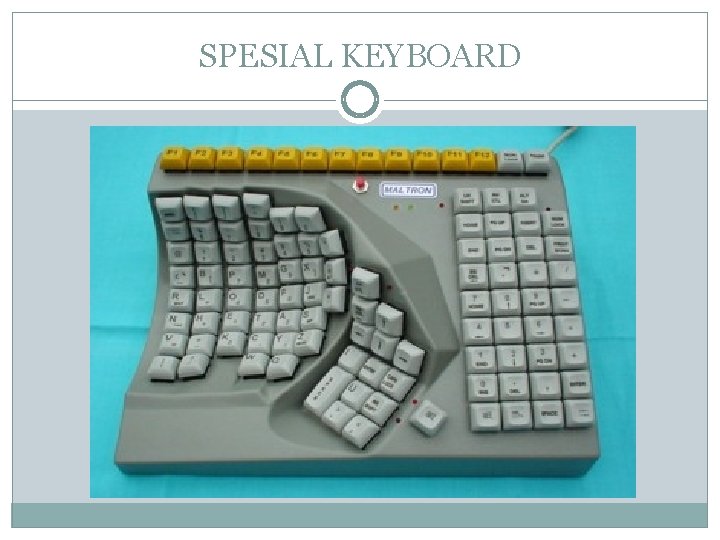

SPESIAL KEYBOARD
![KITTY http: //www. scienceahead. com/entry/top-21 -wearable-technologies/ KITTY http: //www. scienceahead. com/entry/top-21 -wearable-technologies/](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-13.jpg)
KITTY http: //www. scienceahead. com/entry/top-21 -wearable-technologies/
![CURSOR KEYS Empat keys (atas, bawah, kiri, kanan) pada keyboard. Sangat, sangat sederhana, tapi CURSOR KEYS Empat keys (atas, bawah, kiri, kanan) pada keyboard. Sangat, sangat sederhana, tapi](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-14.jpg)

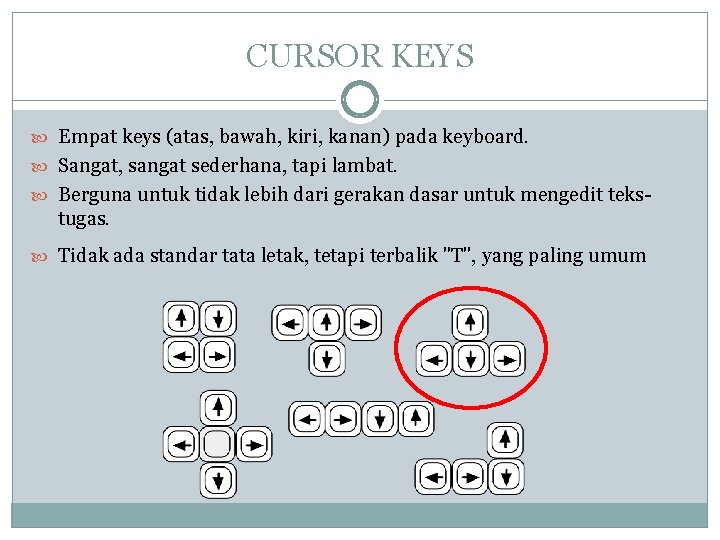

CURSOR KEYS Empat keys (atas, bawah, kiri, kanan) pada keyboard. Sangat, sangat sederhana, tapi lambat. Berguna untuk tidak lebih dari gerakan dasar untuk mengedit teks- tugas. Tidak ada standar tata letak, tetapi terbalik "T", yang paling umum
![POSISI KONTROL YANG PUNYA CIRI SENDIRI Keypad handphone, remote TV, dll. bantalan kursor atau POSISI KONTROL YANG PUNYA CIRI SENDIRI Keypad handphone, remote TV, dll. bantalan kursor atau](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-15.jpg)
POSISI KONTROL YANG PUNYA CIRI SENDIRI Keypad handphone, remote TV, dll. bantalan kursor atau mini-joystick kiri-kanan, atas-bawah terutama untuk menu pilihan
![PHONE PAD AND T 9 ENTRY menggunakan tombol numerik dengan beberapa penekanan 2–abc 3 PHONE PAD AND T 9 ENTRY menggunakan tombol numerik dengan beberapa penekanan 2–abc 3](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-16.jpg)
PHONE PAD AND T 9 ENTRY menggunakan tombol numerik dengan beberapa penekanan 2–abc 3 -def 4 -ghi 5 -jkl 6 -mno 7 -pqrs 8 -tuv 9 -wxyz hello = 4433555[pause]555666 dengan sangat cepat T 9 Mengetik dengan 1 key untuk 1 kata Sebagai kamus untuk kata yang diinginkan
![NUMERIC KEYPADS 1 2 3 7 8 9 4 5 6 7 8 9 NUMERIC KEYPADS 1 2 3 7 8 9 4 5 6 7 8 9](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-17.jpg)
NUMERIC KEYPADS 1 2 3 7 8 9 4 5 6 7 8 9 1 2 3 * 0 # 0 . = telephone calculator
![MOUSE Mouse terletak di desktop membutuhkan ruang fisik Tidak menjadi lelah di lengan tangan MOUSE Mouse terletak di desktop membutuhkan ruang fisik Tidak menjadi lelah di lengan tangan](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-18.jpg)

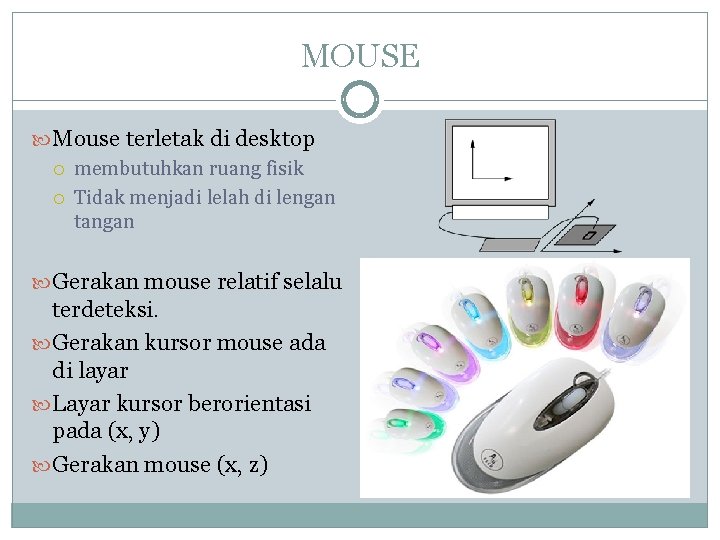

MOUSE Mouse terletak di desktop membutuhkan ruang fisik Tidak menjadi lelah di lengan tangan Gerakan mouse relatif selalu terdeteksi. Gerakan kursor mouse ada di layar Layar kursor berorientasi pada (x, y) Gerakan mouse (x, z)
![KARAKTERISTIK MOUSE Pergerakan mendatar Memiliki tombol, biasanya ada 1 sampai 3 tombol bagian atas, KARAKTERISTIK MOUSE Pergerakan mendatar Memiliki tombol, biasanya ada 1 sampai 3 tombol bagian atas,](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-19.jpg)
KARAKTERISTIK MOUSE Pergerakan mendatar Memiliki tombol, biasanya ada 1 sampai 3 tombol bagian atas, yang berfungsi untuk memilih, mengindikasikan suatu pilihan atau mengawali gambar, dll
![BAGAIMANA MOUSE BEKERJA? Dua metode untuk mendeteksi gerakan Mekanis Bola di bawah mouse berubah BAGAIMANA MOUSE BEKERJA? Dua metode untuk mendeteksi gerakan Mekanis Bola di bawah mouse berubah](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-20.jpg)
BAGAIMANA MOUSE BEKERJA? Dua metode untuk mendeteksi gerakan Mekanis Bola di bawah mouse berubah sebagai mouse bergerak Berputar potensiometer ortogonal Dapat digunakan pada hampir semua permukaan datar Optik Dioda cahaya di bawah mouse dapat menggunakan grid khusus seperti pad atau hanya di atas meja rentan terhadap debu dan kotoran berfluktuasi mendeteksi perubahan dalam intensitas cahaya pantulan untuk menghitung gerak relatif dalam (x, z)

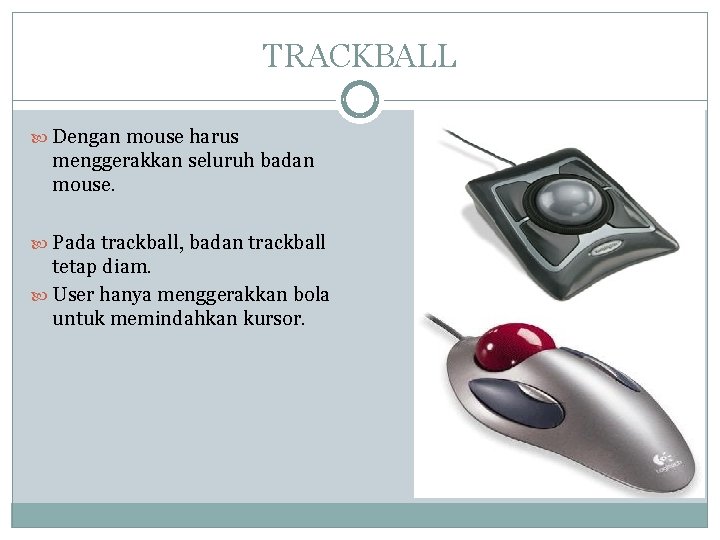

![TRACKBALL Dengan mouse harus menggerakkan seluruh badan mouse. Pada trackball, badan trackball tetap diam. TRACKBALL Dengan mouse harus menggerakkan seluruh badan mouse. Pada trackball, badan trackball tetap diam.](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-21.jpg)
TRACKBALL Dengan mouse harus menggerakkan seluruh badan mouse. Pada trackball, badan trackball tetap diam. User hanya menggerakkan bola untuk memindahkan kursor.
![TOUCHPAD tablet sensitif sentuhan kecil langkah untuk memindahkan mouse pointer digunakan terutama di laptop TOUCHPAD tablet sensitif sentuhan kecil langkah untuk memindahkan mouse pointer digunakan terutama di laptop](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-22.jpg)
TOUCHPAD tablet sensitif sentuhan kecil langkah untuk memindahkan mouse pointer digunakan terutama di laptop baik untuk ‘mempercepat' pengaturan yang penting Langkah cepat banyak pixel per inci pindah gerakan awal ke target Langkah lambat kurang pixel per inci penentuan posisi yang akurat

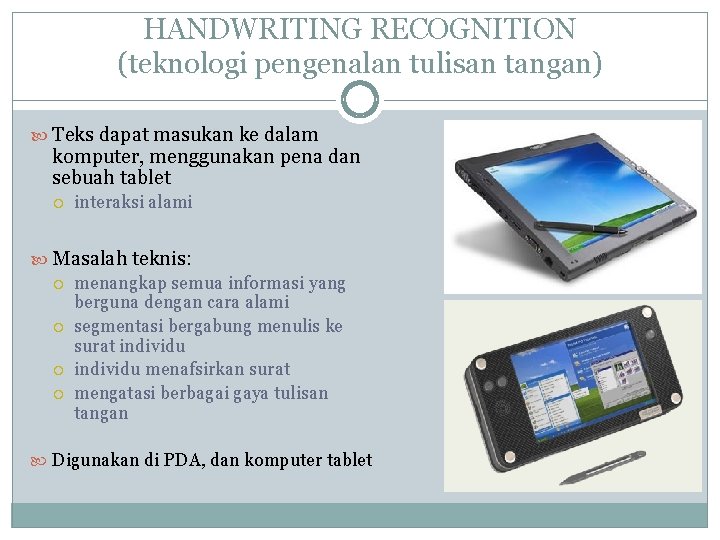

![HANDWRITING RECOGNITION (teknologi pengenalan tulisan tangan) Teks dapat masukan ke dalam komputer, menggunakan pena HANDWRITING RECOGNITION (teknologi pengenalan tulisan tangan) Teks dapat masukan ke dalam komputer, menggunakan pena](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-23.jpg)
HANDWRITING RECOGNITION (teknologi pengenalan tulisan tangan) Teks dapat masukan ke dalam komputer, menggunakan pena dan sebuah tablet interaksi alami Masalah teknis: menangkap semua informasi yang berguna dengan cara alami segmentasi bergabung menulis ke surat individu menafsirkan surat mengatasi berbagai gaya tulisan tangan Digunakan di PDA, dan komputer tablet
![SPEECH RECOGNITION (pengenalan ucapan) Paling berhasil bila: single user - pelatihan awal dan belajar SPEECH RECOGNITION (pengenalan ucapan) Paling berhasil bila: single user - pelatihan awal dan belajar](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-24.jpg)

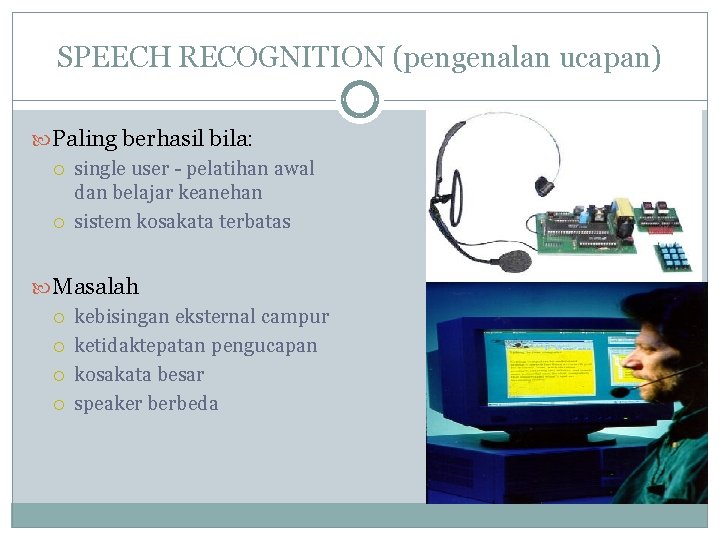

SPEECH RECOGNITION (pengenalan ucapan) Paling berhasil bila: single user - pelatihan awal dan belajar keanehan sistem kosakata terbatas Masalah kebisingan eksternal campur ketidaktepatan pengucapan kosakata besar speaker berbeda
![JOYSTICK Dikendalikan oleh gerakan tuas dan tombol. sering digunakan untuk permainan komputer, kontrol pesawat JOYSTICK Dikendalikan oleh gerakan tuas dan tombol. sering digunakan untuk permainan komputer, kontrol pesawat](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-25.jpg)

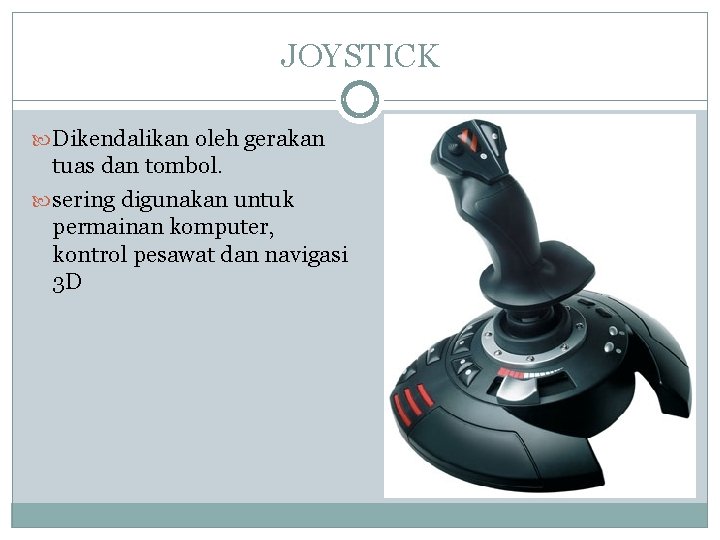

JOYSTICK Dikendalikan oleh gerakan tuas dan tombol. sering digunakan untuk permainan komputer, kontrol pesawat dan navigasi 3 D
![TOUCHSCREEN (layar sentuh) Mendeteksi keberadaan jari atau stylus pada layar. bekerja dengan menginterupsi matriks TOUCHSCREEN (layar sentuh) Mendeteksi keberadaan jari atau stylus pada layar. bekerja dengan menginterupsi matriks](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-26.jpg)

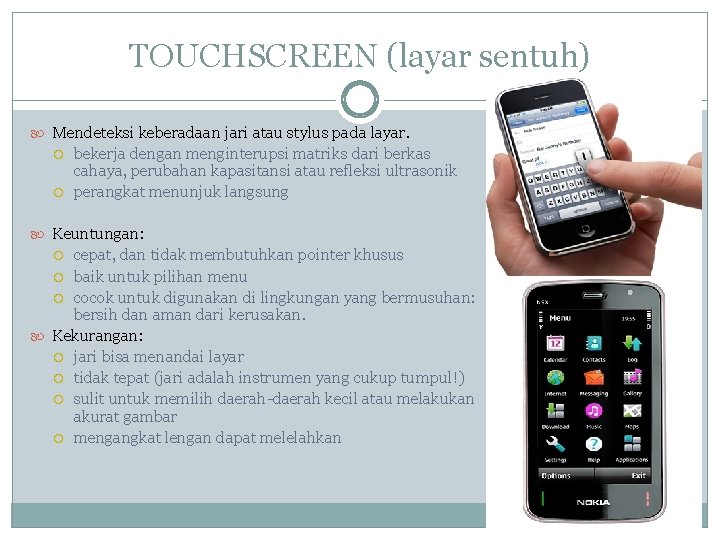

TOUCHSCREEN (layar sentuh) Mendeteksi keberadaan jari atau stylus pada layar. bekerja dengan menginterupsi matriks dari berkas cahaya, perubahan kapasitansi atau refleksi ultrasonik perangkat menunjuk langsung Keuntungan: cepat, dan tidak membutuhkan pointer khusus baik untuk pilihan menu cocok untuk digunakan di lingkungan yang bermusuhan: bersih dan aman dari kerusakan. Kekurangan: jari bisa menandai layar tidak tepat (jari adalah instrumen yang cukup tumpul!) sulit untuk memilih daerah-daerah kecil atau melakukan akurat gambar mengangkat lengan dapat melelahkan
![LIGHT PEN (pena cahaya) menggunakan cahaya dari layar untuk mendeteksi lokasi Kelemahan : Dapat LIGHT PEN (pena cahaya) menggunakan cahaya dari layar untuk mendeteksi lokasi Kelemahan : Dapat](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-27.jpg)

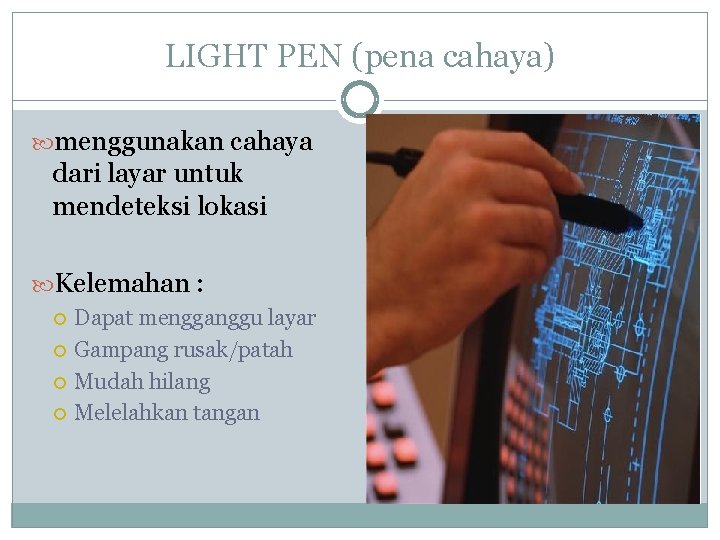

LIGHT PEN (pena cahaya) menggunakan cahaya dari layar untuk mendeteksi lokasi Kelemahan : Dapat mengganggu layar Gampang rusak/patah Mudah hilang Melelahkan tangan

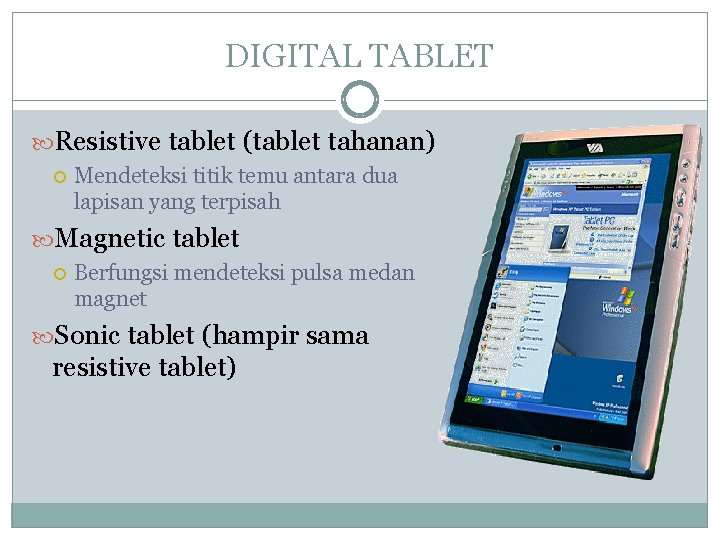

![DIGITAL TABLET Resistive tablet (tablet tahanan) Mendeteksi titik temu antara dua lapisan yang terpisah DIGITAL TABLET Resistive tablet (tablet tahanan) Mendeteksi titik temu antara dua lapisan yang terpisah](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-28.jpg)
DIGITAL TABLET Resistive tablet (tablet tahanan) Mendeteksi titik temu antara dua lapisan yang terpisah Magnetic tablet Berfungsi mendeteksi pulsa medan magnet Sonic tablet (hampir sama resistive tablet)
![FINGERPRINT (sidik jari) FINGERPRINT (sidik jari)](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-29.jpg)
FINGERPRINT (sidik jari)

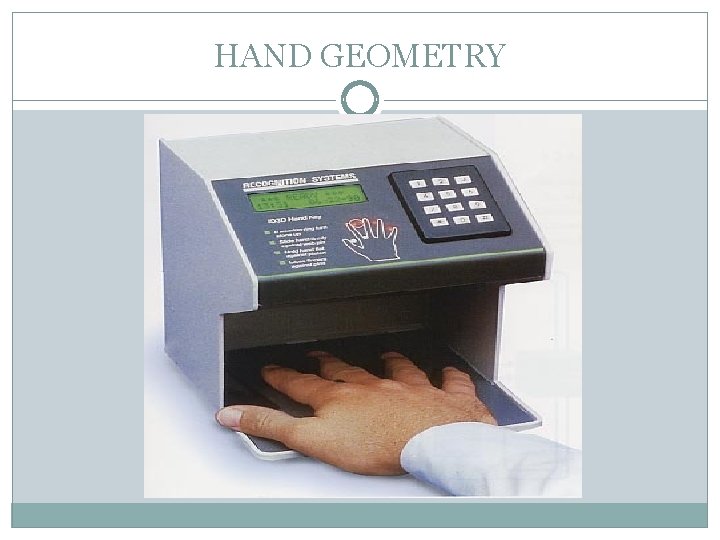

![HAND GEOMETRY HAND GEOMETRY](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-30.jpg)
HAND GEOMETRY
![EYE BIOMETRIC EYE BIOMETRIC](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-31.jpg)

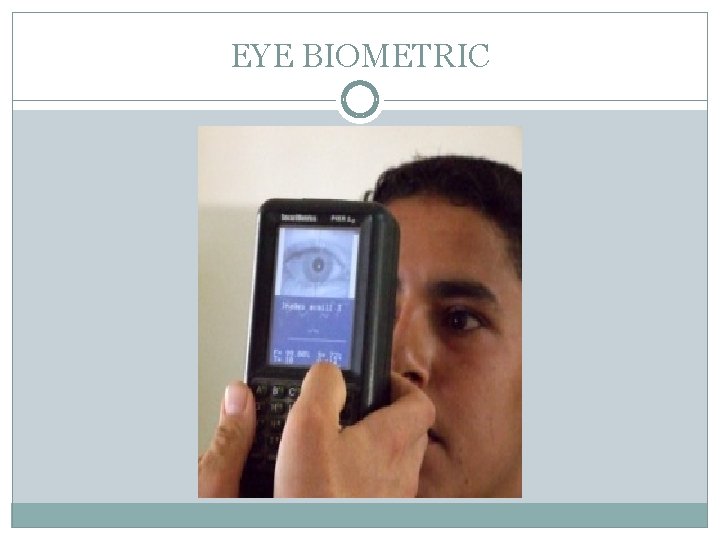

EYE BIOMETRIC
![PERANTI KELUARAN Keluaran hasil komputer ada 4 macam bentuk : Tulisan Image Suara Bentuk PERANTI KELUARAN Keluaran hasil komputer ada 4 macam bentuk : Tulisan Image Suara Bentuk](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-32.jpg)

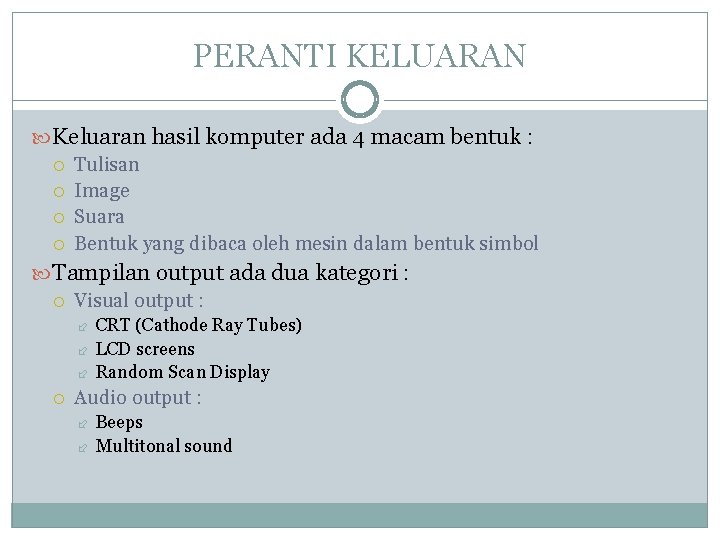

PERANTI KELUARAN Keluaran hasil komputer ada 4 macam bentuk : Tulisan Image Suara Bentuk yang dibaca oleh mesin dalam bentuk simbol Tampilan output ada dua kategori : Visual output : CRT (Cathode Ray Tubes) LCD screens Random Scan Display Audio output : Beeps Multitonal sound
![BITMAP DISPLAYS Layar dilihat dari jumlah titik-titik berwarna BITMAP DISPLAYS Layar dilihat dari jumlah titik-titik berwarna](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-33.jpg)
BITMAP DISPLAYS Layar dilihat dari jumlah titik-titik berwarna

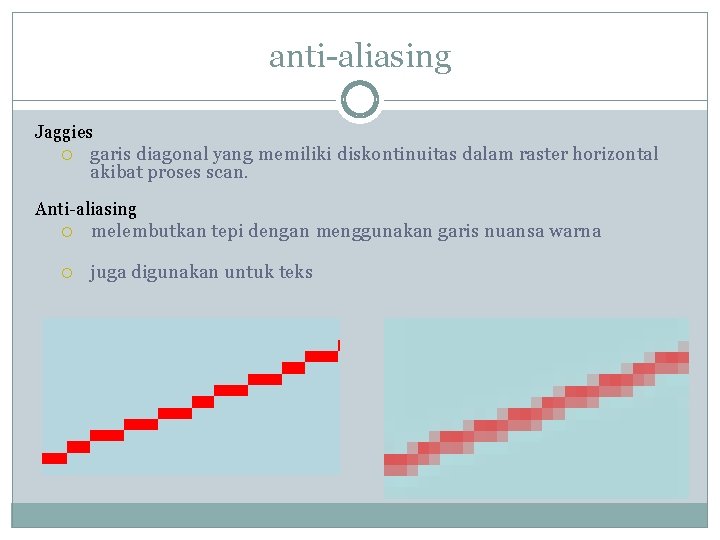

![anti-aliasing Jaggies garis diagonal yang memiliki diskontinuitas dalam raster horizontal akibat proses scan. Anti-aliasing anti-aliasing Jaggies garis diagonal yang memiliki diskontinuitas dalam raster horizontal akibat proses scan. Anti-aliasing](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-34.jpg)
anti-aliasing Jaggies garis diagonal yang memiliki diskontinuitas dalam raster horizontal akibat proses scan. Anti-aliasing melembutkan tepi dengan menggunakan garis nuansa warna juga digunakan untuk teks
![CATHODE RAY TUBE (CRT) Aliran elektron yang dipancarkan dari pemancar elektron, difokuskan diarahkan oleh CATHODE RAY TUBE (CRT) Aliran elektron yang dipancarkan dari pemancar elektron, difokuskan diarahkan oleh](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-35.jpg)
CATHODE RAY TUBE (CRT) Aliran elektron yang dipancarkan dari pemancar elektron, difokuskan diarahkan oleh medan magnet, mengenai layar berlapis fosfor yang membuat bersinar digunakan dalam TV dan monitor komputer
![CATHODE RAY TUBE (CRT) Tiga jenis CRT: Raster scan Random scan Direct view stogre CATHODE RAY TUBE (CRT) Tiga jenis CRT: Raster scan Random scan Direct view stogre](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-36.jpg)

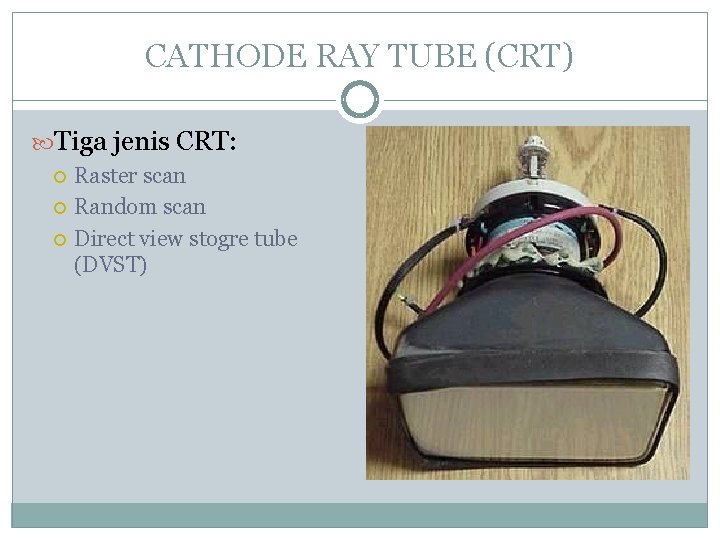

CATHODE RAY TUBE (CRT) Tiga jenis CRT: Raster scan Random scan Direct view stogre tube (DVST)
![LIQUID CRYSTAL DISPLAYS (LCD) Cara kerjanya. . . Atas piring transparan dan terpolarisasi, mencerminkan LIQUID CRYSTAL DISPLAYS (LCD) Cara kerjanya. . . Atas piring transparan dan terpolarisasi, mencerminkan](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-37.jpg)

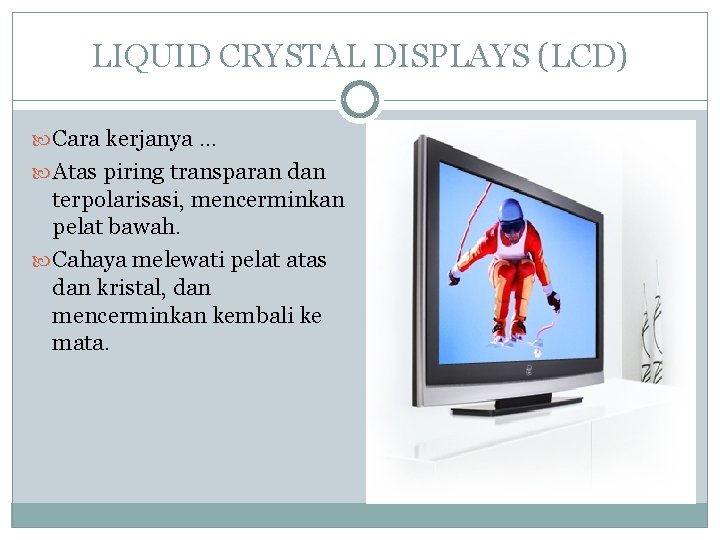

LIQUID CRYSTAL DISPLAYS (LCD) Cara kerjanya. . . Atas piring transparan dan terpolarisasi, mencerminkan pelat bawah. Cahaya melewati pelat atas dan kristal, dan mencerminkan kembali ke mata.
![LARGE DISPLAY Tipe dari large display : Liveboard Smart board Ukuran 50 inch Ukuran LARGE DISPLAY Tipe dari large display : Liveboard Smart board Ukuran 50 inch Ukuran](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-38.jpg)

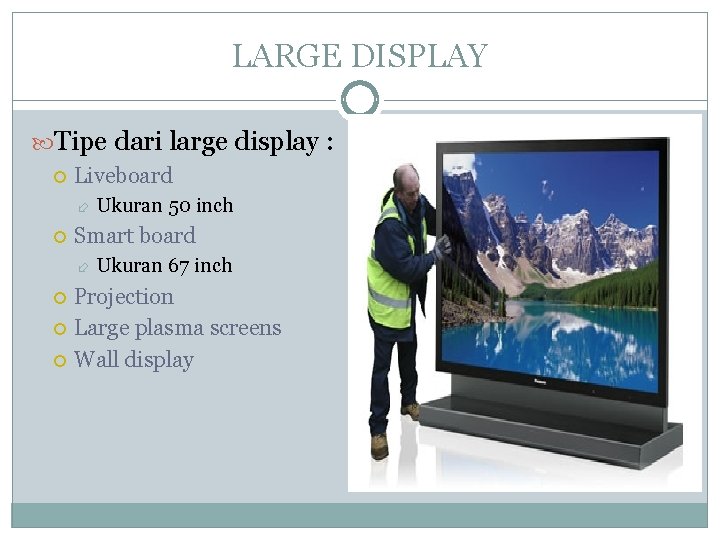

LARGE DISPLAY Tipe dari large display : Liveboard Smart board Ukuran 50 inch Ukuran 67 inch Projection Large plasma screens Wall display

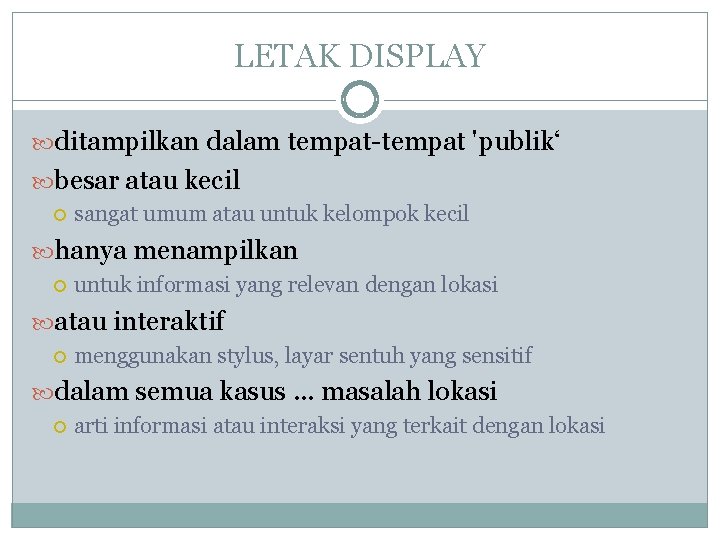

![LETAK DISPLAY ditampilkan dalam tempat-tempat 'publik‘ besar atau kecil sangat umum atau untuk kelompok LETAK DISPLAY ditampilkan dalam tempat-tempat 'publik‘ besar atau kecil sangat umum atau untuk kelompok](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-39.jpg)
LETAK DISPLAY ditampilkan dalam tempat-tempat 'publik‘ besar atau kecil sangat umum atau untuk kelompok kecil hanya menampilkan untuk informasi yang relevan dengan lokasi atau interaktif menggunakan stylus, layar sentuh yang sensitif dalam semua kasus. . . masalah lokasi arti informasi atau interaksi yang terkait dengan lokasi
![HERMES A SITUATED DISPLAY ditampilkan kecil di samping pintu-pintu kantor tulisan tangan catatan kecil HERMES A SITUATED DISPLAY ditampilkan kecil di samping pintu-pintu kantor tulisan tangan catatan kecil](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-40.jpg)
HERMES A SITUATED DISPLAY ditampilkan kecil di samping pintu-pintu kantor tulisan tangan catatan kecil menggunakan stylus office owner membaca catatan menggunakan web interface
![PRINTER Dot matrik Inkjet Thermal Laser PRINTER Dot matrik Inkjet Thermal Laser](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-41.jpg)

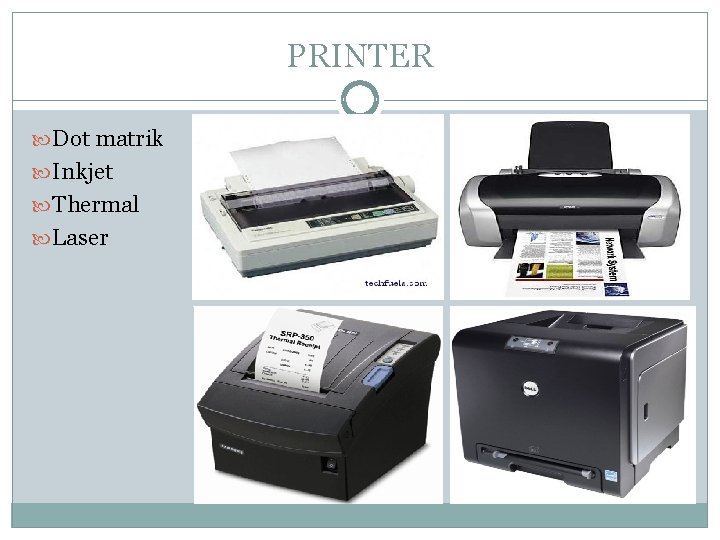

PRINTER Dot matrik Inkjet Thermal Laser

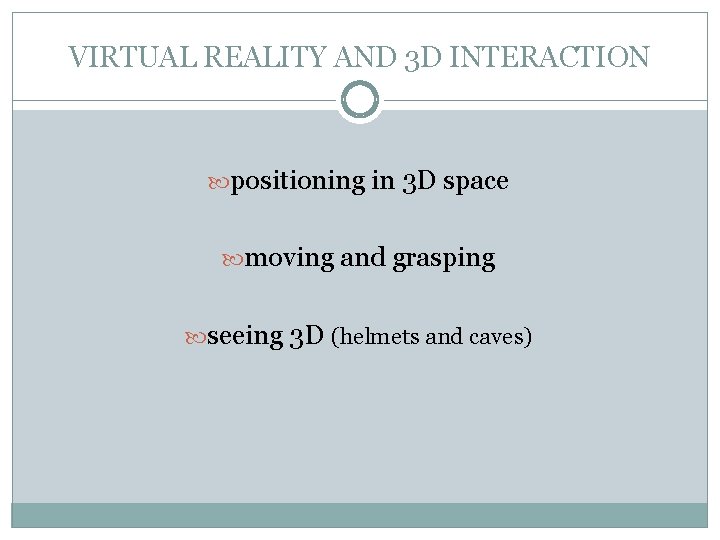

![VIRTUAL REALITY AND 3 D INTERACTION positioning in 3 D space moving and grasping VIRTUAL REALITY AND 3 D INTERACTION positioning in 3 D space moving and grasping](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-42.jpg)
VIRTUAL REALITY AND 3 D INTERACTION positioning in 3 D space moving and grasping seeing 3 D (helmets and caves)
![POSISI DALAM RUANG 3 D virtual kokpit dan kontrol kemudi roda, tombol-tombol dan cepat. POSISI DALAM RUANG 3 D virtual kokpit dan kontrol kemudi roda, tombol-tombol dan cepat.](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-43.jpg)

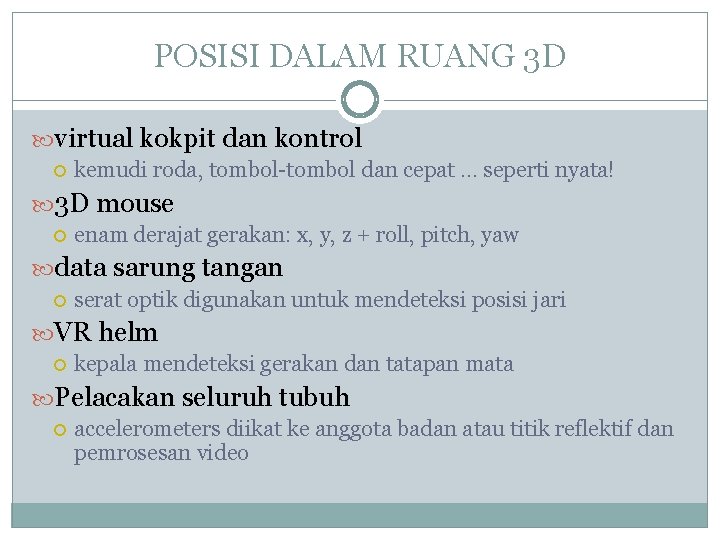

POSISI DALAM RUANG 3 D virtual kokpit dan kontrol kemudi roda, tombol-tombol dan cepat. . . seperti nyata! 3 D mouse enam derajat gerakan: x, y, z + roll, pitch, yaw data sarung tangan serat optik digunakan untuk mendeteksi posisi jari VR helm kepala mendeteksi gerakan dan tatapan mata Pelacakan seluruh tubuh accelerometers diikat ke anggota badan atau titik reflektif dan pemrosesan video
![PITCH, YAW AND ROLL yaw pitch roll PITCH, YAW AND ROLL yaw pitch roll](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-44.jpg)

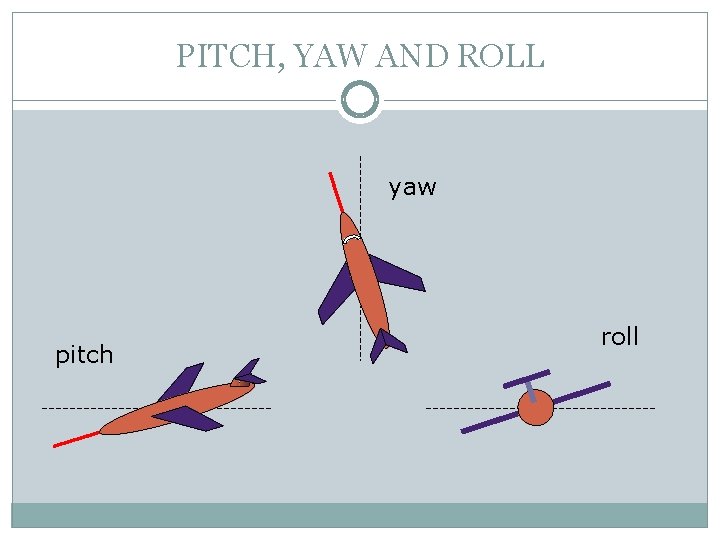

PITCH, YAW AND ROLL yaw pitch roll
![3 D DISPLAYS VR desktop Layar biasa, kontrol mouse atau keyboard perspektif dan gerakan 3 D DISPLAYS VR desktop Layar biasa, kontrol mouse atau keyboard perspektif dan gerakan](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-45.jpg)
3 D DISPLAYS VR desktop Layar biasa, kontrol mouse atau keyboard perspektif dan gerakan memberikan efek 3 D lihat dalam 3 D menggunakan visi stereoscopic VR helm tutup layar ditambah spesifikasi, dll
![PHYSICAL CONTROLS, SENSORS ETC. special displays dan alat pengukur suara, sentuh, rasakan, bau kontrol PHYSICAL CONTROLS, SENSORS ETC. special displays dan alat pengukur suara, sentuh, rasakan, bau kontrol](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-46.jpg)
PHYSICAL CONTROLS, SENSORS ETC. special displays dan alat pengukur suara, sentuh, rasakan, bau kontrol fisik lingkungan hidup dan bio-sensing
![DEDICATED DISPLAYS representasi analog: cepat, alat pengukur, lampu, dll tampilan digital: layar LCD kecil, DEDICATED DISPLAYS representasi analog: cepat, alat pengukur, lampu, dll tampilan digital: layar LCD kecil,](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-47.jpg)

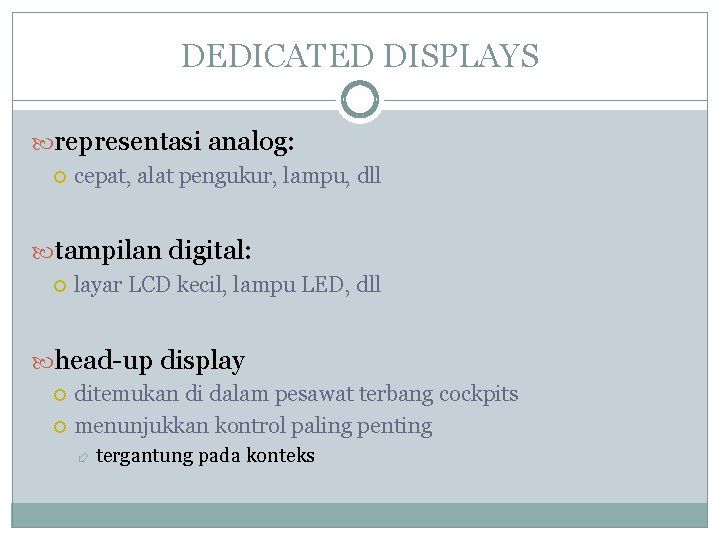

DEDICATED DISPLAYS representasi analog: cepat, alat pengukur, lampu, dll tampilan digital: layar LCD kecil, lampu LED, dll head-up display ditemukan di dalam pesawat terbang cockpits menunjukkan kontrol paling penting tergantung pada konteks

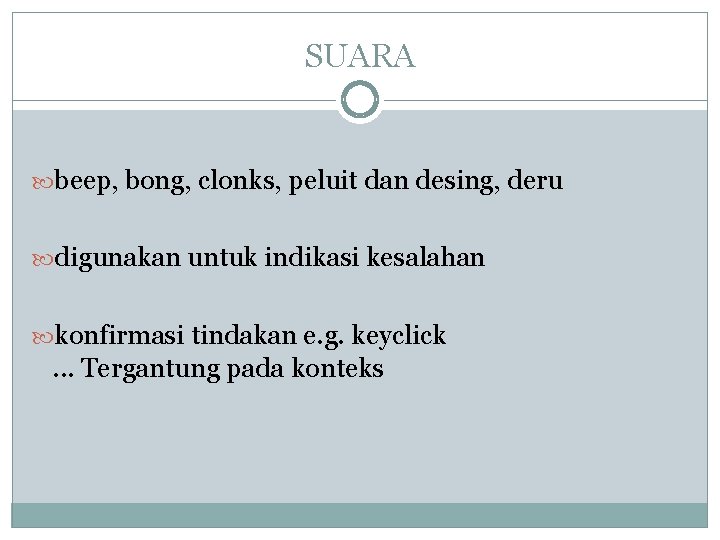

![SUARA beep, bong, clonks, peluit dan desing, deru digunakan untuk indikasi kesalahan konfirmasi tindakan SUARA beep, bong, clonks, peluit dan desing, deru digunakan untuk indikasi kesalahan konfirmasi tindakan](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-48.jpg)
SUARA beep, bong, clonks, peluit dan desing, deru digunakan untuk indikasi kesalahan konfirmasi tindakan e. g. keyclick . . . Tergantung pada konteks
![SENTUHAN, RASA, BAU sentuhan dan merasa penting dalam permainan. . . getaran, gaya umpan SENTUHAN, RASA, BAU sentuhan dan merasa penting dalam permainan. . . getaran, gaya umpan](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-49.jpg)

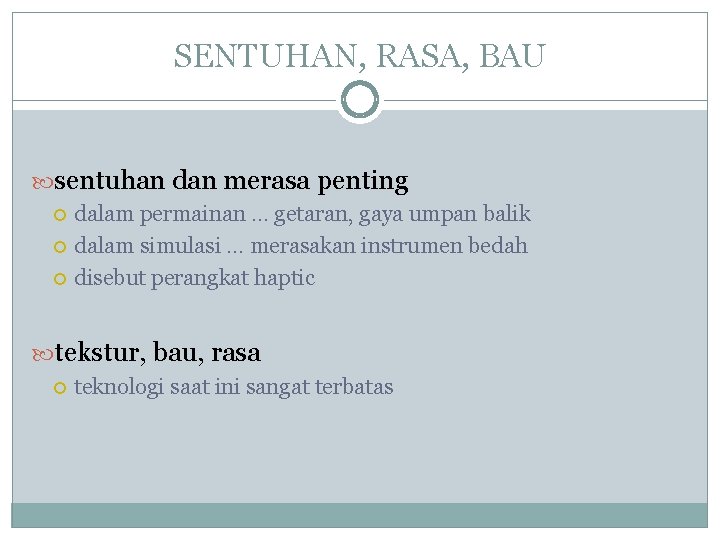

SENTUHAN, RASA, BAU sentuhan dan merasa penting dalam permainan. . . getaran, gaya umpan balik dalam simulasi. . . merasakan instrumen bedah disebut perangkat haptic tekstur, bau, rasa teknologi saat ini sangat terbatas

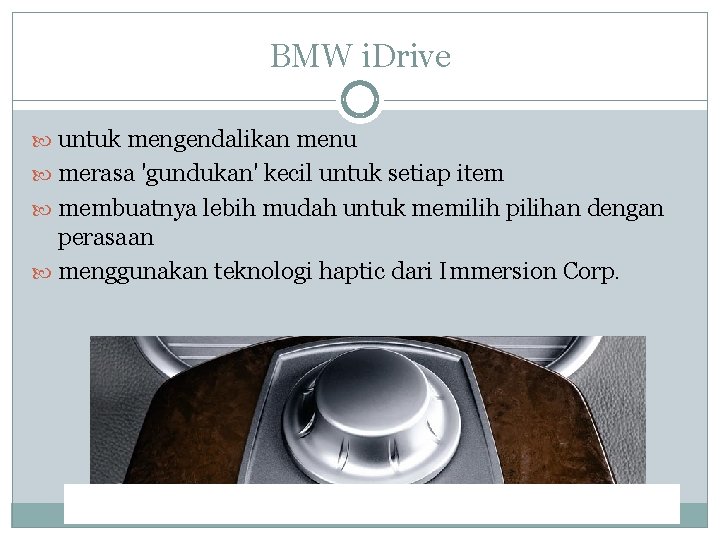

![BMW i. Drive untuk mengendalikan menu merasa 'gundukan' kecil untuk setiap item membuatnya lebih BMW i. Drive untuk mengendalikan menu merasa 'gundukan' kecil untuk setiap item membuatnya lebih](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-50.jpg)
BMW i. Drive untuk mengendalikan menu merasa 'gundukan' kecil untuk setiap item membuatnya lebih mudah untuk memilih pilihan dengan perasaan menggunakan teknologi haptic dari Immersion Corp.
![PHYSICAL CONTROLS specialist controls needed … industrial controls, consumer products, etc. easy-clean smooth buttons PHYSICAL CONTROLS specialist controls needed … industrial controls, consumer products, etc. easy-clean smooth buttons](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-51.jpg)
PHYSICAL CONTROLS specialist controls needed … industrial controls, consumer products, etc. easy-clean smooth buttons large buttons multi-function control clear dials tiny buttons
![PAPER: PRINTING AND SCANNING print technology fonts, page description, WYSIWYG scanning, OCR PAPER: PRINTING AND SCANNING print technology fonts, page description, WYSIWYG scanning, OCR](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-52.jpg)

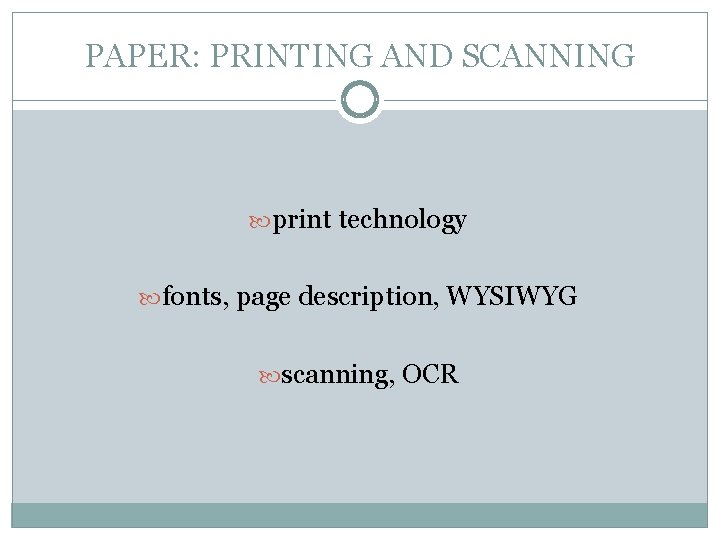

PAPER: PRINTING AND SCANNING print technology fonts, page description, WYSIWYG scanning, OCR
![PRINTING gambar yang dibuat dari titik-titik kecil memungkinkan setiap set karakter atau grafik untuk PRINTING gambar yang dibuat dari titik-titik kecil memungkinkan setiap set karakter atau grafik untuk](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-53.jpg)

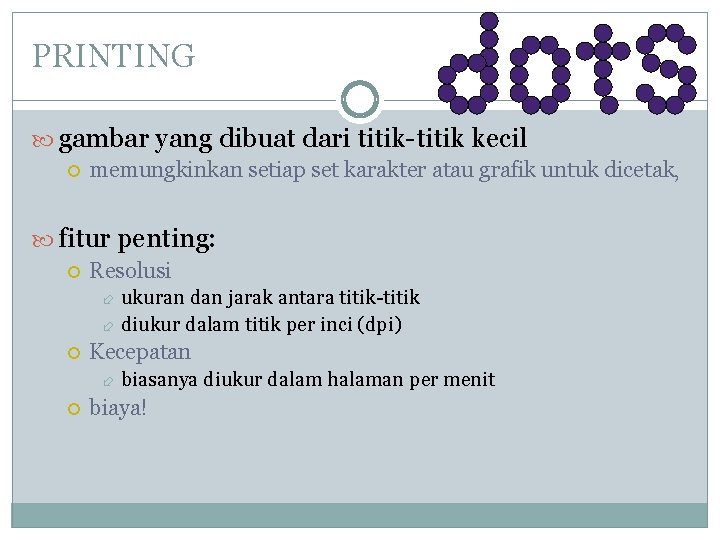

PRINTING gambar yang dibuat dari titik-titik kecil memungkinkan setiap set karakter atau grafik untuk dicetak, fitur penting: Resolusi ukuran dan jarak antara titik-titik diukur dalam titik per inci (dpi) Kecepatan biasanya diukur dalam halaman per menit biaya!
![JENIS PRINTER BERBASIS-DOT dot-matrix printer menggunakan pita bertinta (seperti mesin ketik) garis pin yang JENIS PRINTER BERBASIS-DOT dot-matrix printer menggunakan pita bertinta (seperti mesin ketik) garis pin yang](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-54.jpg)

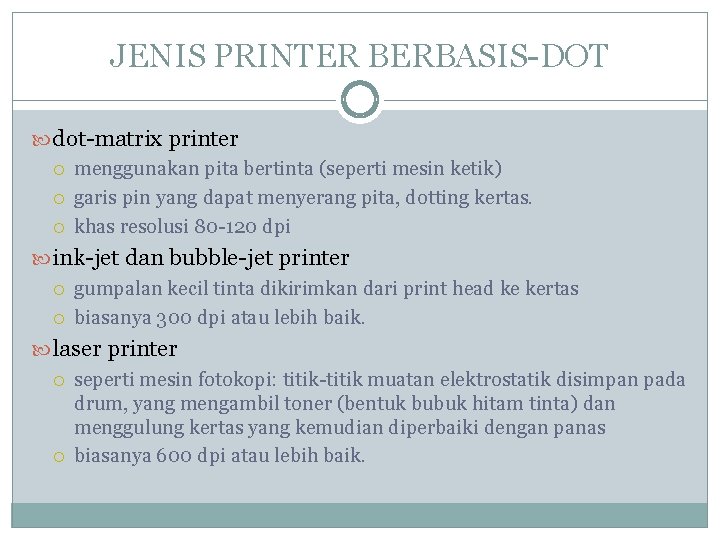

JENIS PRINTER BERBASIS-DOT dot-matrix printer menggunakan pita bertinta (seperti mesin ketik) garis pin yang dapat menyerang pita, dotting kertas. khas resolusi 80 -120 dpi ink-jet dan bubble-jet printer gumpalan kecil tinta dikirimkan dari print head ke kertas biasanya 300 dpi atau lebih baik. laser printer seperti mesin fotokopi: titik-titik muatan elektrostatik disimpan pada drum, yang mengambil toner (bentuk bubuk hitam tinta) dan menggulung kertas yang kemudian diperbaiki dengan panas biasanya 600 dpi atau lebih baik.
![FONTS Font – gaya teks dalam bentuk tertentu Courier font Helvetica font Palatino font FONTS Font – gaya teks dalam bentuk tertentu Courier font Helvetica font Palatino font](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-55.jpg)
FONTS Font – gaya teks dalam bentuk tertentu Courier font Helvetica font Palatino font Times Roman font • §´µº¿ �Ä¿~� (special symbol) Ukuran huruf ditentukan dalam points (pt) dimana 1 point antara 8 s/d 72) (vaguely) related to its height This is ten point Helvetica This is twelve point This is fourteen point This is eighteen point and this is twenty-four point
![FONTS Pitch fixed-pitch – setiap karakter memiliki lebar yang sama e. g. Courier variable-pitched FONTS Pitch fixed-pitch – setiap karakter memiliki lebar yang sama e. g. Courier variable-pitched](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-56.jpg)

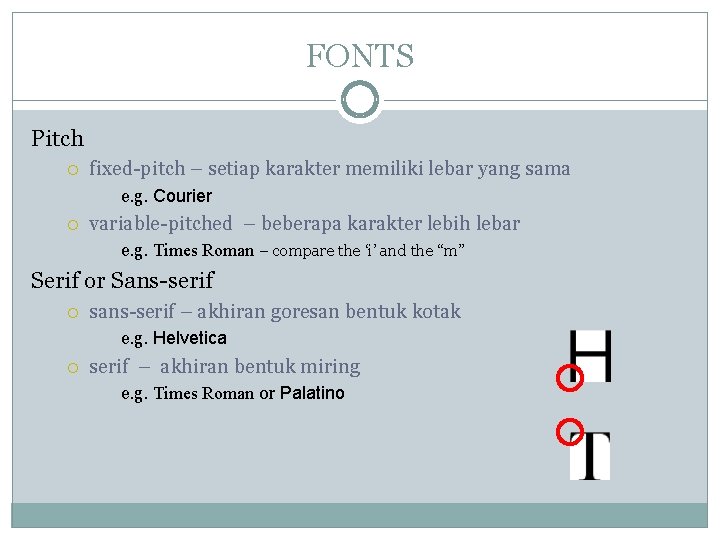

FONTS Pitch fixed-pitch – setiap karakter memiliki lebar yang sama e. g. Courier variable-pitched – beberapa karakter lebih lebar e. g. Times Roman – compare the ‘i’ and the “m” Serif or Sans-serif sans-serif – akhiran goresan bentuk kotak e. g. Helvetica serif – akhiran bentuk miring e. g. Times Roman or Palatino
![PEMBACAAN TEKS lowercase mudah untuk membaca bentuk kata-kata UPPERCASE lebih baik untuk setiap huruf PEMBACAAN TEKS lowercase mudah untuk membaca bentuk kata-kata UPPERCASE lebih baik untuk setiap huruf](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-57.jpg)

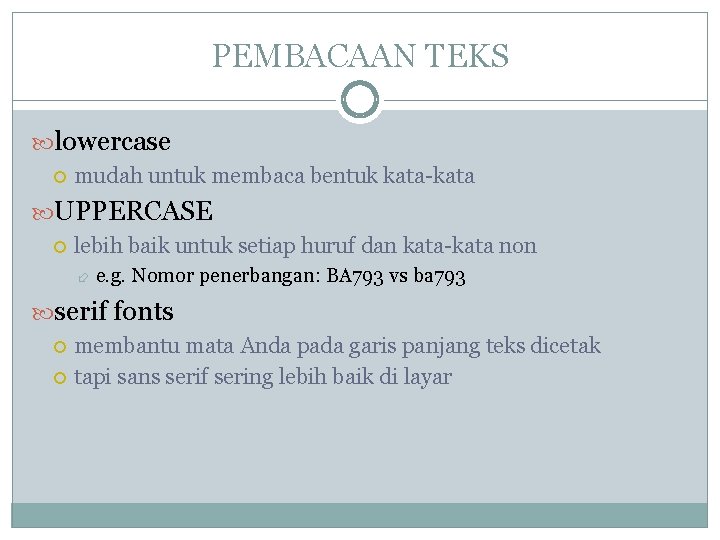

PEMBACAAN TEKS lowercase mudah untuk membaca bentuk kata-kata UPPERCASE lebih baik untuk setiap huruf dan kata-kata non e. g. Nomor penerbangan: BA 793 vs ba 793 serif fonts membantu mata Anda pada garis panjang teks dicetak tapi sans serif sering lebih baik di layar
![PAGE DESCRIPTION LANGUAGES Halaman sangat kompleks berbeda font, bitmap, baris, digital foto, dll Dapat PAGE DESCRIPTION LANGUAGES Halaman sangat kompleks berbeda font, bitmap, baris, digital foto, dll Dapat](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-58.jpg)

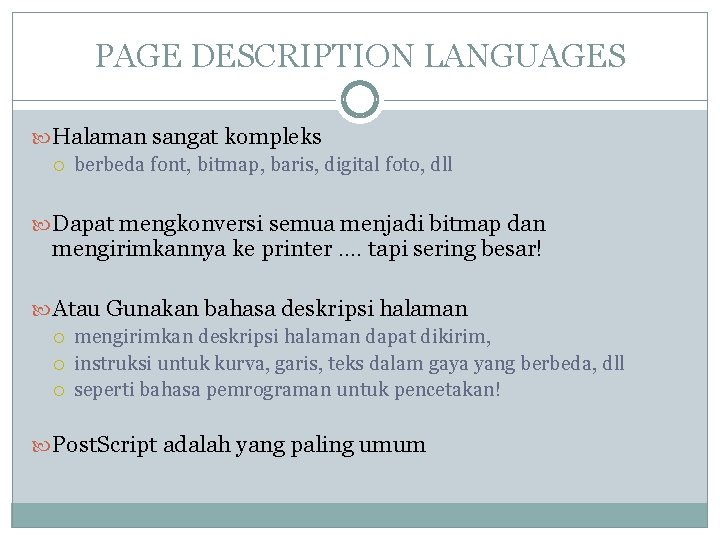

PAGE DESCRIPTION LANGUAGES Halaman sangat kompleks berbeda font, bitmap, baris, digital foto, dll Dapat mengkonversi semua menjadi bitmap dan mengirimkannya ke printer …. tapi sering besar! Atau Gunakan bahasa deskripsi halaman mengirimkan deskripsi halaman dapat dikirim, instruksi untuk kurva, garis, teks dalam gaya yang berbeda, dll seperti bahasa pemrograman untuk pencetakan! Post. Script adalah yang paling umum

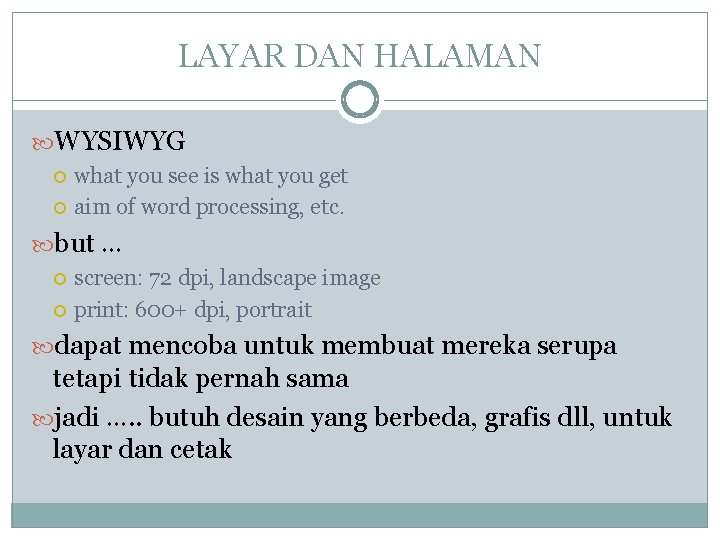

![LAYAR DAN HALAMAN WYSIWYG what you see is what you get aim of word LAYAR DAN HALAMAN WYSIWYG what you see is what you get aim of word](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-59.jpg)
LAYAR DAN HALAMAN WYSIWYG what you see is what you get aim of word processing, etc. but … screen: 72 dpi, landscape image print: 600+ dpi, portrait dapat mencoba untuk membuat mereka serupa tetapi tidak pernah sama jadi …. . butuh desain yang berbeda, grafis dll, untuk layar dan cetak
![SCANNERS Ambil kertas dan mengubahnya menjadi bitmap Dua macam scanner flat-tempat tidur: kertas diletakkan SCANNERS Ambil kertas dan mengubahnya menjadi bitmap Dua macam scanner flat-tempat tidur: kertas diletakkan](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-60.jpg)

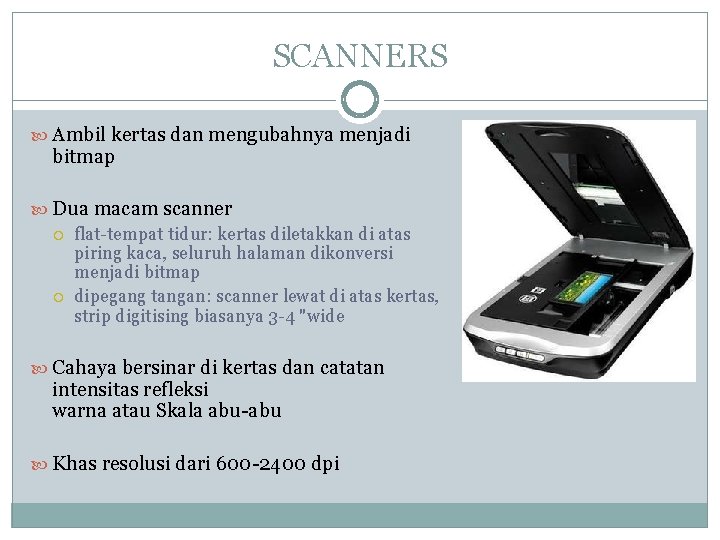

SCANNERS Ambil kertas dan mengubahnya menjadi bitmap Dua macam scanner flat-tempat tidur: kertas diletakkan di atas piring kaca, seluruh halaman dikonversi menjadi bitmap dipegang tangan: scanner lewat di atas kertas, strip digitising biasanya 3 -4 "wide Cahaya bersinar di kertas dan catatan intensitas refleksi warna atau Skala abu-abu Khas resolusi dari 600 -2400 dpi
![SCANNERS Digunakan dalam desktop publishing untuk menggabungkan foto dan gambar lainnya penyimpanan dan pengambilan SCANNERS Digunakan dalam desktop publishing untuk menggabungkan foto dan gambar lainnya penyimpanan dan pengambilan](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-61.jpg)
SCANNERS Digunakan dalam desktop publishing untuk menggabungkan foto dan gambar lainnya penyimpanan dan pengambilan dokumen sistem, melakukan diri dengan penyimpanan kertas scanner khusus untuk slide dan negatif fotografis
![MEMORY jangka pendek dan jangka panjang kecepatan, kapasitas, kompresi format, akses MEMORY jangka pendek dan jangka panjang kecepatan, kapasitas, kompresi format, akses](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-62.jpg)

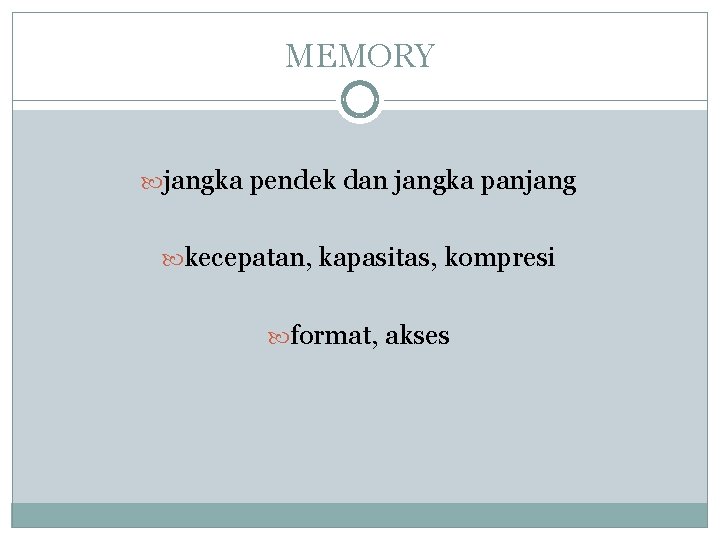

MEMORY jangka pendek dan jangka panjang kecepatan, kapasitas, kompresi format, akses

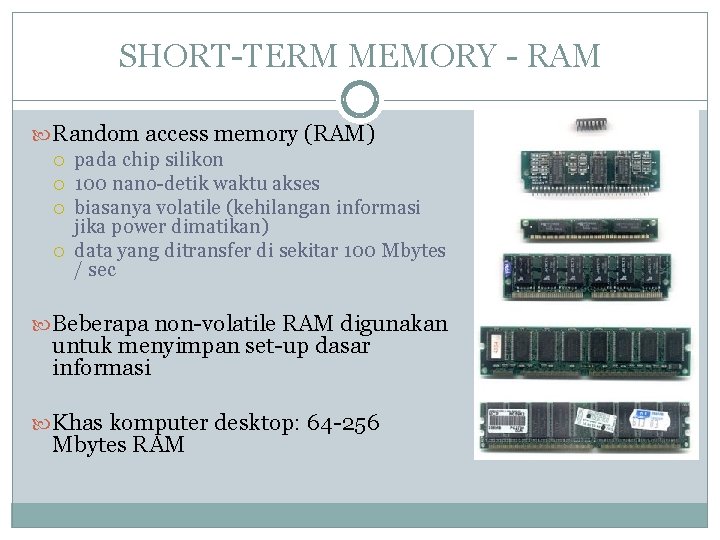

![SHORT-TERM MEMORY - RAM Random access memory (RAM) pada chip silikon 100 nano-detik waktu SHORT-TERM MEMORY - RAM Random access memory (RAM) pada chip silikon 100 nano-detik waktu](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-63.jpg)
SHORT-TERM MEMORY - RAM Random access memory (RAM) pada chip silikon 100 nano-detik waktu akses biasanya volatile (kehilangan informasi jika power dimatikan) data yang ditransfer di sekitar 100 Mbytes / sec Beberapa non-volatile RAM digunakan untuk menyimpan set-up dasar informasi Khas komputer desktop: 64 -256 Mbytes RAM
![LONG-TERM MEMORY - DISKS disk magnetik floppy disk menyimpan sekitar 1, 4 Mbytes hard LONG-TERM MEMORY - DISKS disk magnetik floppy disk menyimpan sekitar 1, 4 Mbytes hard](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-64.jpg)
LONG-TERM MEMORY - DISKS disk magnetik floppy disk menyimpan sekitar 1, 4 Mbytes hard disk biasanya 40 GBytes ke 100 -dari waktu akses GBytes ~ 10 ms, transfer rate 100 kbytes / s optical disk menggunakan laser untuk membaca dan kadang-kadang menulis lebih kuat bahwa media magnetik CD-ROM teknologi yang sama sebagai home audio, ~ 600 GBytes DVD - untuk AV aplikasi, atau file sangat besar
![FLOPPY DISK FLOPPY DISK](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-65.jpg)
FLOPPY DISK
![MAGNETIC DISC MAGNETIC DISC](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-66.jpg)

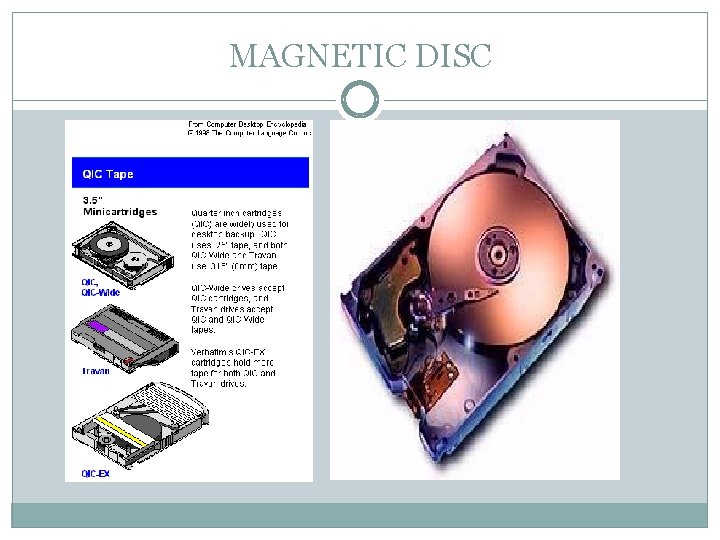

MAGNETIC DISC

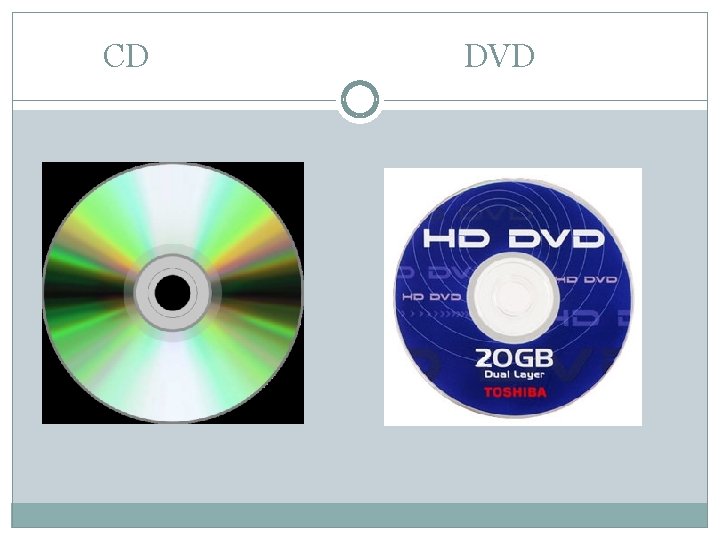

![CD DVD CD DVD](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-67.jpg)
CD DVD
![FLASH DISK FLASH DISK](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-68.jpg)
FLASH DISK

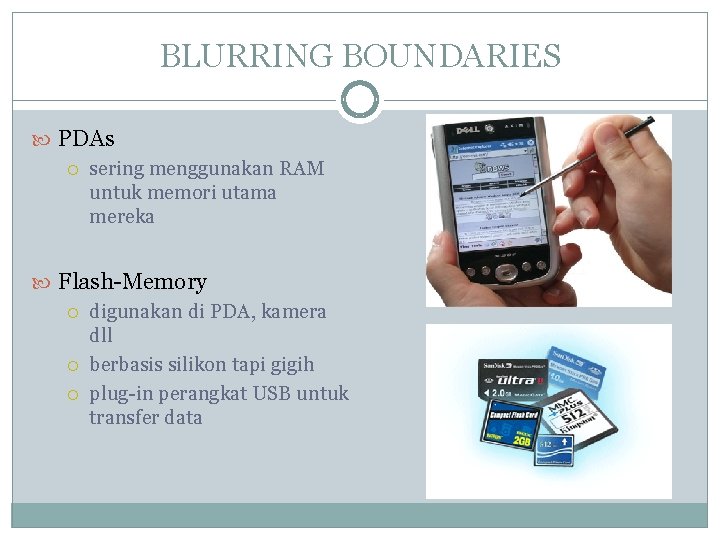

![BLURRING BOUNDARIES PDAs sering menggunakan RAM untuk memori utama mereka Flash-Memory digunakan di PDA, BLURRING BOUNDARIES PDAs sering menggunakan RAM untuk memori utama mereka Flash-Memory digunakan di PDA,](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-69.jpg)
BLURRING BOUNDARIES PDAs sering menggunakan RAM untuk memori utama mereka Flash-Memory digunakan di PDA, kamera dll berbasis silikon tapi gigih plug-in perangkat USB untuk transfer data
![SPEED AND CAPACITY • angka-angka itu apa artinya? • beberapa ukuran (semua terkompresi). . SPEED AND CAPACITY • angka-angka itu apa artinya? • beberapa ukuran (semua terkompresi). .](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-70.jpg)

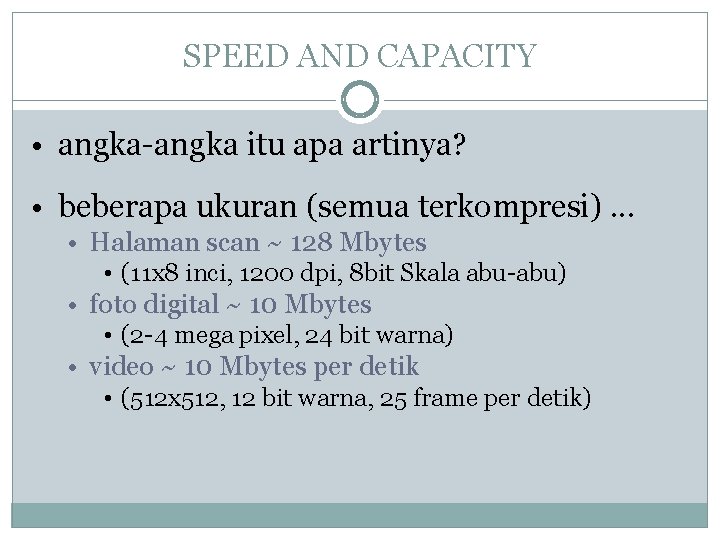

SPEED AND CAPACITY • angka-angka itu apa artinya? • beberapa ukuran (semua terkompresi). . . • Halaman scan ~ 128 Mbytes • (11 x 8 inci, 1200 dpi, 8 bit Skala abu-abu) • foto digital ~ 10 Mbytes • (2 -4 mega pixel, 24 bit warna) • video ~ 10 Mbytes per detik • (512 x 512, 12 bit warna, 25 frame per detik)

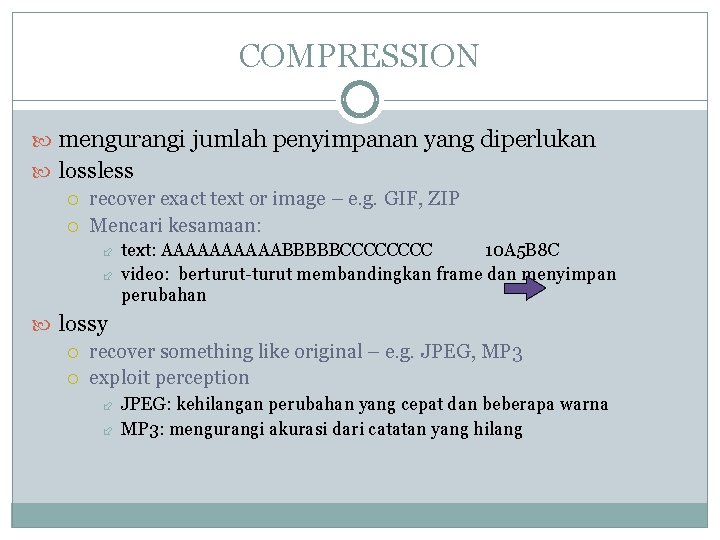

![COMPRESSION mengurangi jumlah penyimpanan yang diperlukan lossless recover exact text or image – e. COMPRESSION mengurangi jumlah penyimpanan yang diperlukan lossless recover exact text or image – e.](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-71.jpg)
COMPRESSION mengurangi jumlah penyimpanan yang diperlukan lossless recover exact text or image – e. g. GIF, ZIP Mencari kesamaan: text: AAAAABBBBBCCCC 10 A 5 B 8 C video: berturut-turut membandingkan frame dan menyimpan perubahan lossy recover something like original – e. g. JPEG, MP 3 exploit perception JPEG: kehilangan perubahan yang cepat dan beberapa warna MP 3: mengurangi akurasi dari catatan yang hilang
![STORAGE FORMATS - TEXT ASCII - 7 -bit binary code for to each letter STORAGE FORMATS - TEXT ASCII - 7 -bit binary code for to each letter](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-72.jpg)

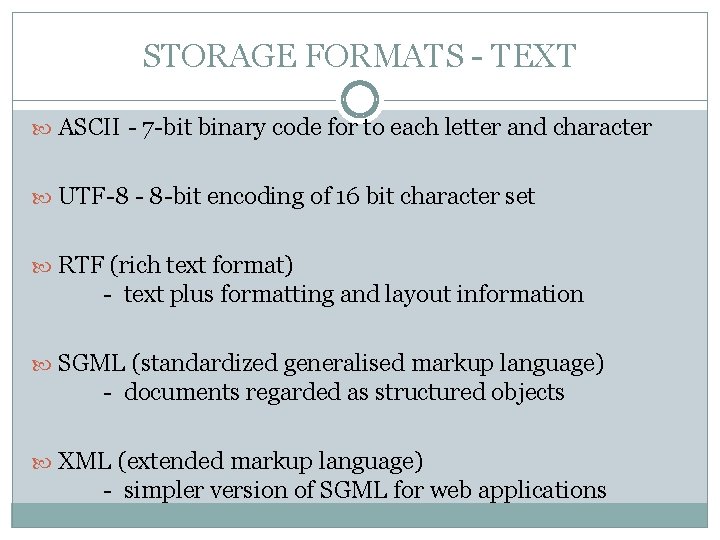

STORAGE FORMATS - TEXT ASCII - 7 -bit binary code for to each letter and character UTF-8 - 8 -bit encoding of 16 bit character set RTF (rich text format) - text plus formatting and layout information SGML (standardized generalised markup language) - documents regarded as structured objects XML (extended markup language) - simpler version of SGML for web applications
![STORAGE FORMATS - MEDIA Images: many storage formats : (Post. Script, GIFF, JPEG, TIFF, STORAGE FORMATS - MEDIA Images: many storage formats : (Post. Script, GIFF, JPEG, TIFF,](http://slidetodoc.com/presentation_image_h/36a44de954ac2d42149fa657871c066b/image-73.jpg)

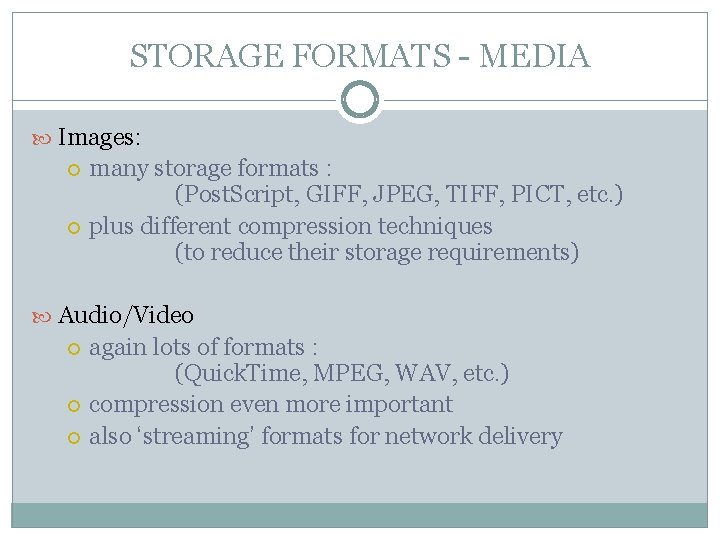

STORAGE FORMATS - MEDIA Images: many storage formats : (Post. Script, GIFF, JPEG, TIFF, PICT, etc. ) plus different compression techniques (to reduce their storage requirements) Audio/Video again lots of formats : (Quick. Time, MPEG, WAV, etc. ) compression even more important also ‘streaming’ formats for network delivery
