KOMPONEN-KOMPONEN ELEKTRONIKA

Komponen Pasif • Komponen pasif adalah komponen elektronika yang dalam pengoperasiannya tidak memerlukan sumber tegangan atau sumber arus tersendiri.

1. RESISTOR • Sering disebut werstan, pelawan atau penghambat. • Suatu komponen elektronik yang dapat menghambat gerak lajunya arus listrik/ membatasi jumlah arus yang mengalir dalam satu rangkaian. • Disingkat dengan huruf R. • Satuan: Ohm.

Simbol Resistor

Jenis Resistor • Resistor Biasa: sebuah resistor penghambat gerak arus, yang nilainya tidak dapat berubah, jadi selalu tetap (konstan). Resistor ini biasanya dibuat dari nikelin atau karbon. • Resistor Berubah (variable resistor): sebuah resistor yang nilainya dapat berubah-ubah dengan jalan menggeser atau memutar toggle pada alat tersebut. Sehingga nilai resistor dapat kita tetapkan sesuai dengan kebutuhan. Berdasarkan jenisnya, dibagi menjadi dua, Potensiometer dan Trimpot (Trimmer Potensiometer).

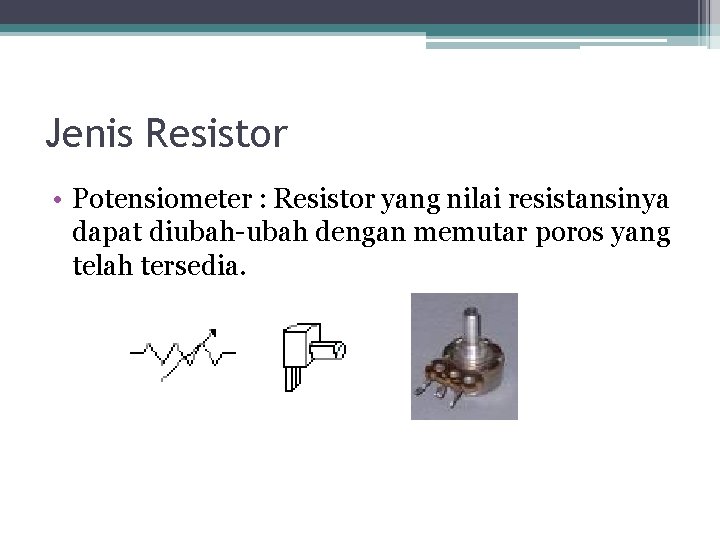

Jenis Resistor • Potensiometer : Resistor yang nilai resistansinya dapat diubah-ubah dengan memutar poros yang telah tersedia.

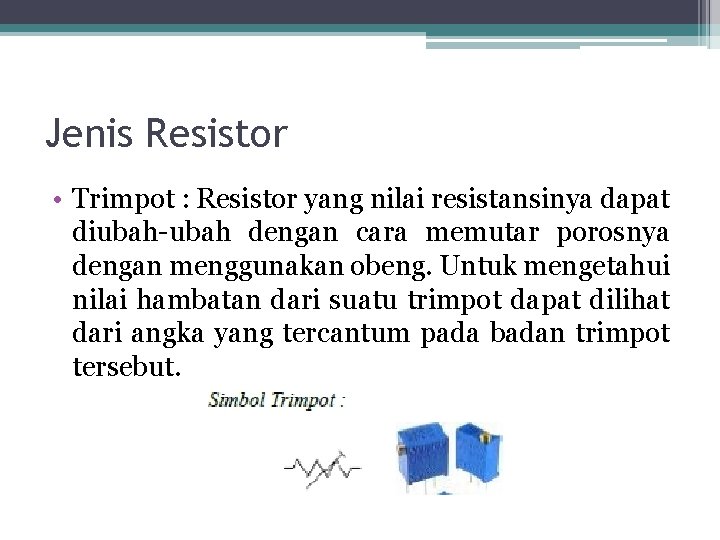

Jenis Resistor • Trimpot : Resistor yang nilai resistansinya dapat diubah-ubah dengan cara memutar porosnya dengan menggunakan obeng. Untuk mengetahui nilai hambatan dari suatu trimpot dapat dilihat dari angka yang tercantum pada badan trimpot tersebut.

Jenis Resistor • Resistor NTC dan PTS, NTC (Negative Temperature Coefficient): resistor yang nilainya akan bertambah kecil bila terkena suhu panas. Sedangkan PTS (Positife Temperature Coefficient) ialah resistor yang nilainya akan bertambah besar bila temperaturnya menurun. • LDR (Light Dependent Resistor): jenis resistor yang berubah hambatannya karena pengaruh cahaya. Dalam keadaan gelap nilai tahanannya semakin besar. Sebaliknya, dalam keadaan terang nilainya menjadi semakin kecil.

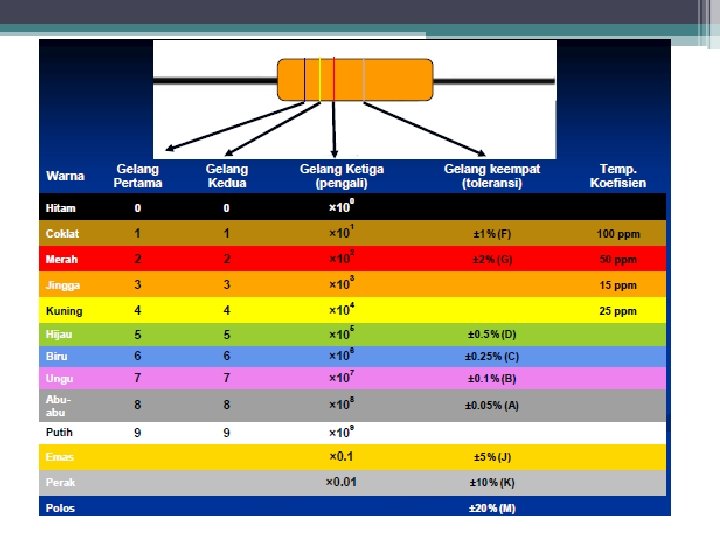

Gelang Warna pada Resistor • Resistor biasanya memiliki 4 gelang warna, gelang pertama dan kedua menunjukkan angka, gelang ketiga adalah faktor kelipatan, sedangkan gelang keempat menunjukkan toleransi resistor. • Sedangkan untuk gelang toleransi resistor adalah: Coklat 1%, Merah 2%, Hijau 0, 5%, Biru 0, 25%, Ungu 0, 1%, Emas 5% dan Perak 10%. Kebanyakan gelang toleransi yang dipakai oleh umum adalah warna Emas, Perak dan Coklat.

2. KAPASITOR • Sering disebut kondensator. • Suatu peralatan listrik yang mempunyai dua konduktor yang dipisahkan oleh isolator dan media dielektrik. • Suatu komponen elektronik yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. • Satuan: Farad. • Ditemukan oleh Michael Faraday (1791 -1867).

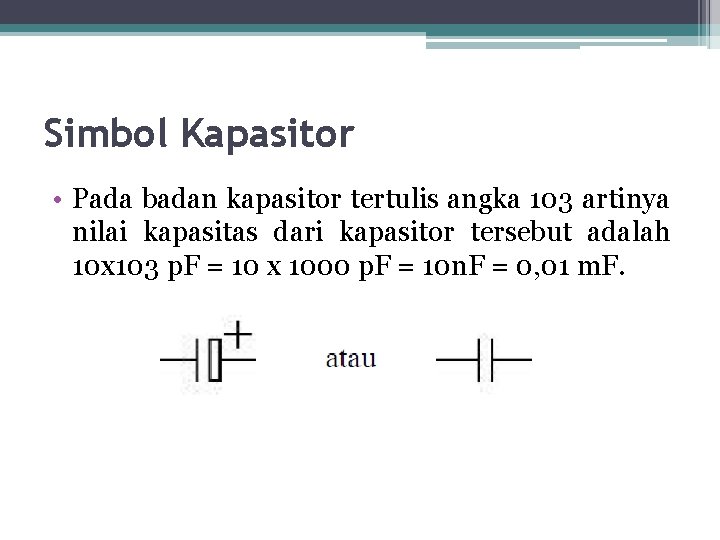

Simbol Kapasitor • Pada badan kapasitor tertulis angka 103 artinya nilai kapasitas dari kapasitor tersebut adalah 10 x 103 p. F = 10 x 1000 p. F = 10 n. F = 0, 01 m. F.

Jenis kapasitor

3. INDUKTOR • Komponen elektronik pasif yang dapat menghasilkan tegangan listrik berbanding lurus dengan perubahan sesaat dari arus listrik yang mengalir melaluinya.

Prinsip Dasar

Fluks Magnetik

4. DIODA (PN Junction) • Dioda merupakan suatu semikonduktor yang hanya dapat menghantar arus listrik dan tegangan pada satu arah saja. Bahan pokok untuk pembuatan dioda adalah Germanium (Ge) dan Silikon/Silsilum (Si).

Dioda Zener • Dioda Zener adalah dioda yang bekerja pada daerah breakdown atau pada daerah kerja reverse bias. Dioda ini banyak digunakan untuk pembatas tegangan. • Tipe dari dioda zener dibedakan oleh tegangan pembatasnya. Misalnya 12 V, ini berarti dioda zener dapat membatasi tegangan yang lebih besar dari 12 V atau menjadi 12 V.

Simbol Dioda Zener :

Dioda Pemancar Cahaya (LED) • LED adalah kepanjangan dari Light Emitting Diode (Dioda Pemancar Cahaya). Dioda ini akan mengeluarkan cahaya bila diberi tegangan sebesar 1, 8 V dengan arus 1, 5 m. A. LED banyak digunakan sebagai lampu indikator dan peraga (display).

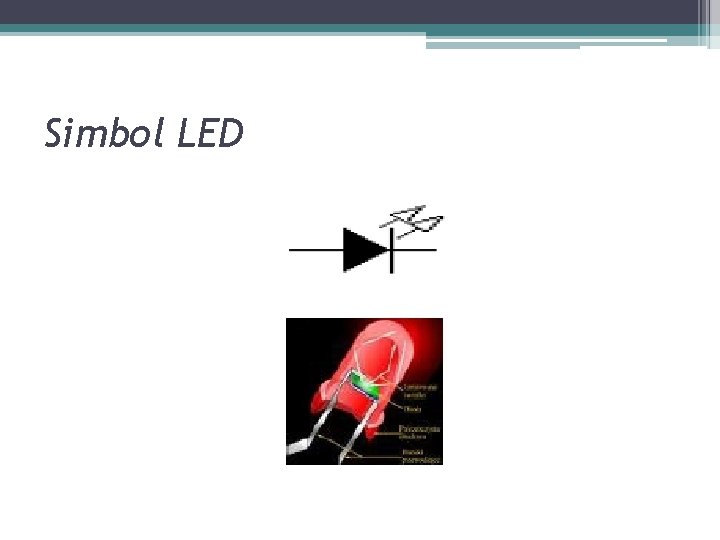

Simbol LED

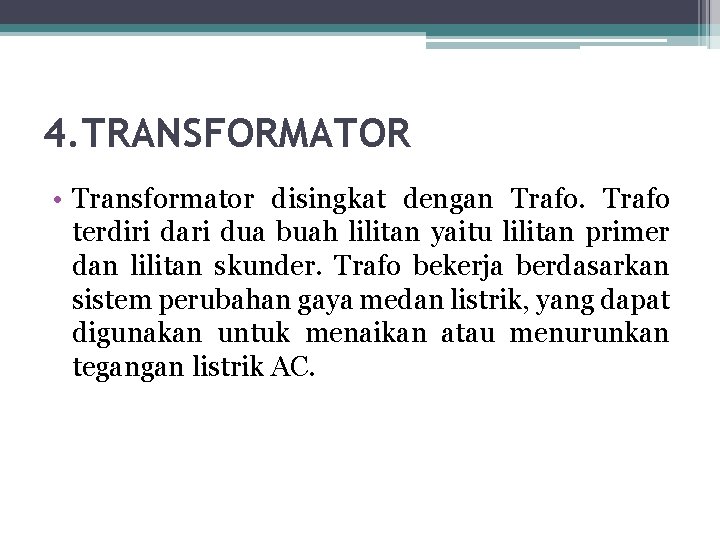

4. TRANSFORMATOR • Transformator disingkat dengan Trafo terdiri dari dua buah lilitan yaitu lilitan primer dan lilitan skunder. Trafo bekerja berdasarkan sistem perubahan gaya medan listrik, yang dapat digunakan untuk menaikan atau menurunkan tegangan listrik AC.

Simbol Trafo

5. RELAY • Relay adalah saklar (switch) elektrik yang bekerja berdasarkan medan magnet. Relay terdiri dari suatu lilitan dan switch mekanik. Switch mekanik akan bergerak jika ada arus listrik yang mengalir melalui lilitan.

Simbol Relay

KOMPONEN AKTIF • Komponen aktif adalah komponen elektronika yang dalam pengoperasiannya memerlukan sumber arus atau sumber tegangan tersendiri.

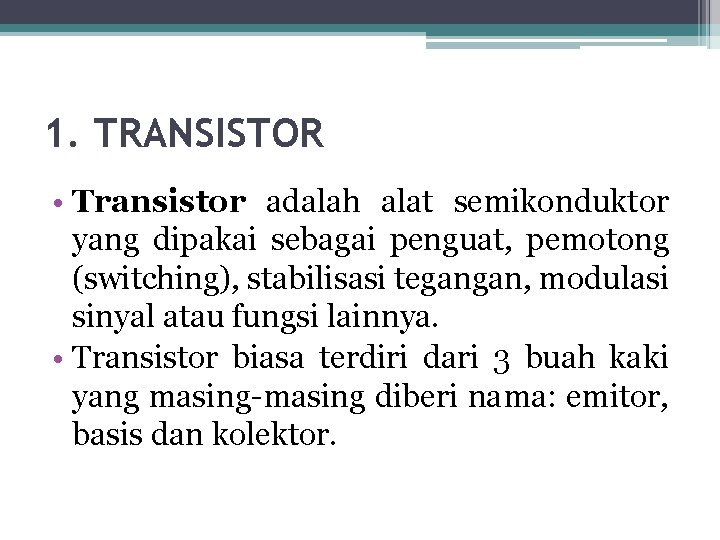

1. TRANSISTOR • Transistor adalah alat semikonduktor yang dipakai sebagai penguat, pemotong (switching), stabilisasi tegangan, modulasi sinyal atau fungsi lainnya. • Transistor biasa terdiri dari 3 buah kaki yang masing-masing diberi nama: emitor, basis dan kolektor.

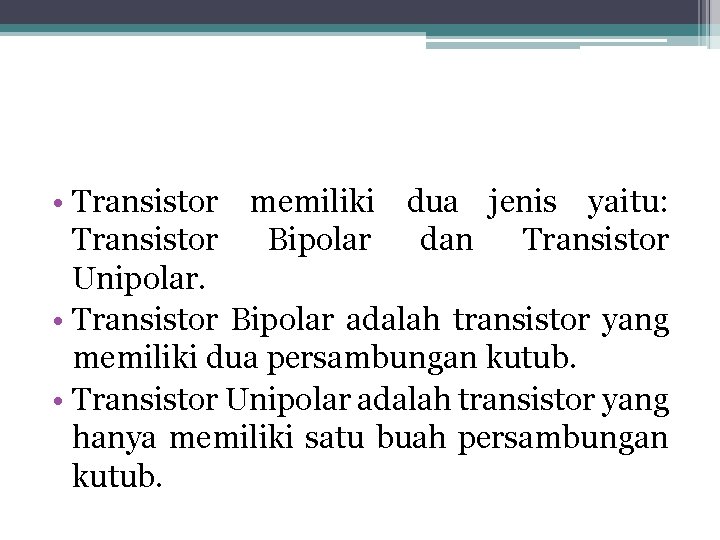

• Transistor memiliki dua jenis yaitu: Transistor Bipolar dan Transistor Unipolar. • Transistor Bipolar adalah transistor yang memiliki dua persambungan kutub. • Transistor Unipolar adalah transistor yang hanya memiliki satu buah persambungan kutub.

Simbol Transistor

Simbol Transistor Unipolar

2. THYRISTOR • Thyristor disebut juga dengan SCR ( Silicon Controlled Rectifier) dan banyak digunakan sebagai saklar elektronik.

Simbol THYRISTOR
