Komponen elektronik radio Setiap Komponen Elektronika Radio memiliki

Komponen elektronik radio

Setiap Komponen Elektronika Radio memiliki ukuran kekuatan Nilai ukuran kekuatan tersebut, ditulis pada fisik komponen tersebut dalam bentuk kode angka atau kode warna, hal ini dimaksud untuk memudahkan mengenali dan membaca kekuatan komponen tersebut walaupun bentuk fisiknya sangat kecil

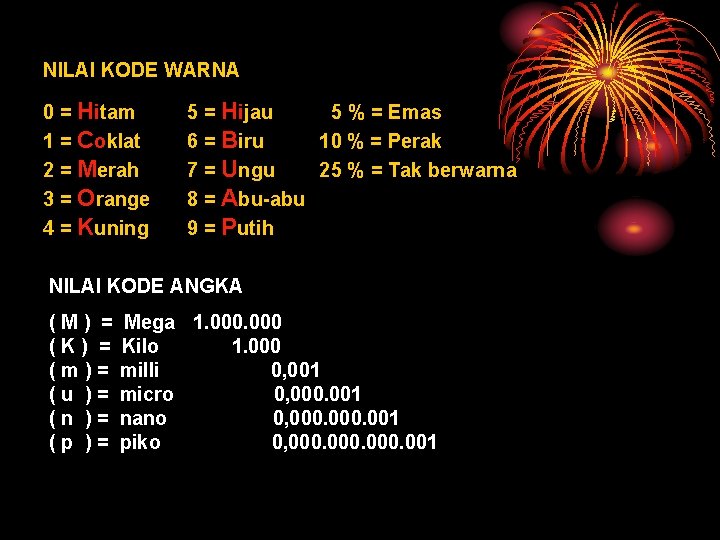

NILAI KODE WARNA 0 = Hitam 1 = Coklat 2 = Merah 3 = Orange 4 = Kuning 5 = Hijau 5 % = Emas 6 = Biru 10 % = Perak 7 = Ungu 25 % = Tak berwarna 8 = Abu-abu 9 = Putih NILAI KODE ANGKA (M) = (K) = (m)= (u )= (n )= (p )= Mega 1. 000 Kilo 1. 000 milli 0, 001 micro 0, 000. 001 nano 0, 000. 001 piko 0, 000. 001

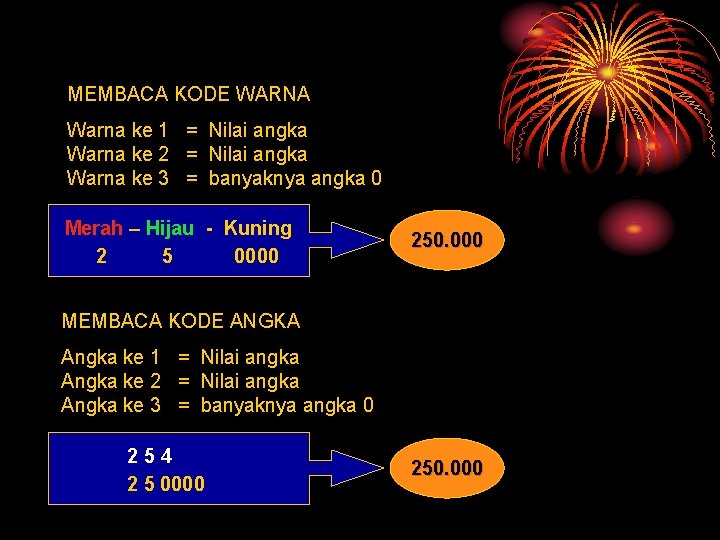

MEMBACA KODE WARNA Warna ke 1 = Nilai angka Warna ke 2 = Nilai angka Warna ke 3 = banyaknya angka 0 Merah – Hijau - Kuning 2 5 0000 250. 000 MEMBACA KODE ANGKA Angka ke 1 = Nilai angka Angka ke 2 = Nilai angka Angka ke 3 = banyaknya angka 0 254 2 5 0000 250. 000

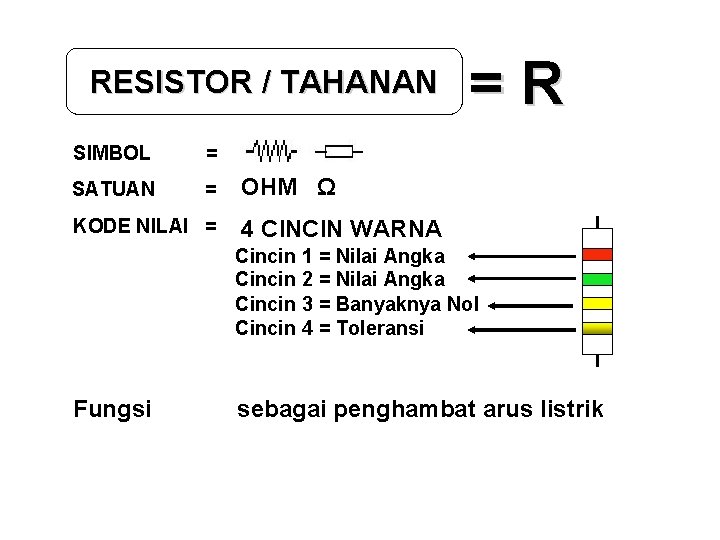

RESISTOR / TAHANAN SIMBOL = SATUAN = KODE NILAI = =R OHM Ω 4 CINCIN WARNA Cincin 1 = Nilai Angka Cincin 2 = Nilai Angka Cincin 3 = Banyaknya Nol Cincin 4 = Toleransi Fungsi sebagai penghambat arus listrik

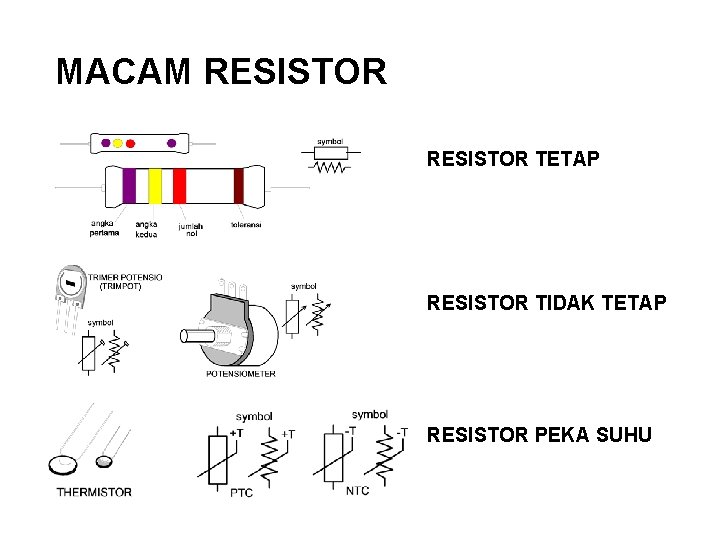

MACAM RESISTOR TETAP RESISTOR TIDAK TETAP RESISTOR PEKA SUHU

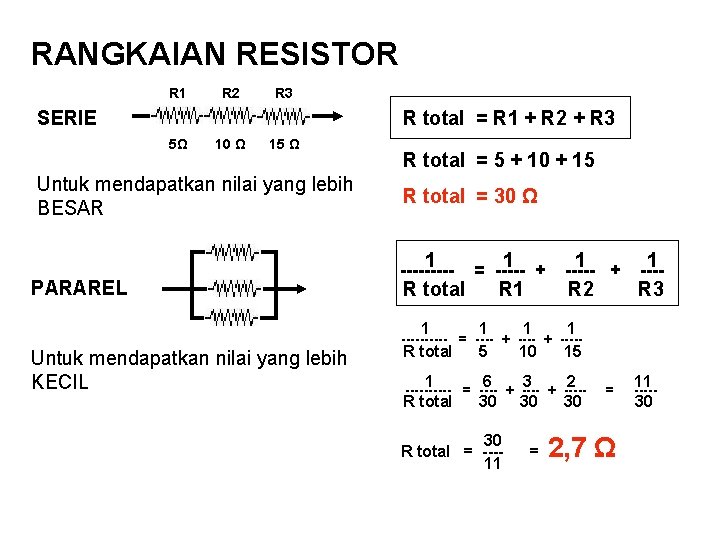

RANGKAIAN RESISTOR R 1 R 2 R 3 SERIE R total = R 1 + R 2 + R 3 5Ω 10 Ω 15 Ω Untuk mendapatkan nilai yang lebih BESAR PARAREL Untuk mendapatkan nilai yang lebih KECIL R total = 5 + 10 + 15 R total = 30 Ω 1 1 = ----- + ---R total R 1 R 2 R 3 ----1 R total 1 5 1 10 1 15 1 R total 6 30 3 30 2 30 ---------- = ---- + ----- 30 R total = ---11 = = 2, 7 Ω 11 ----30

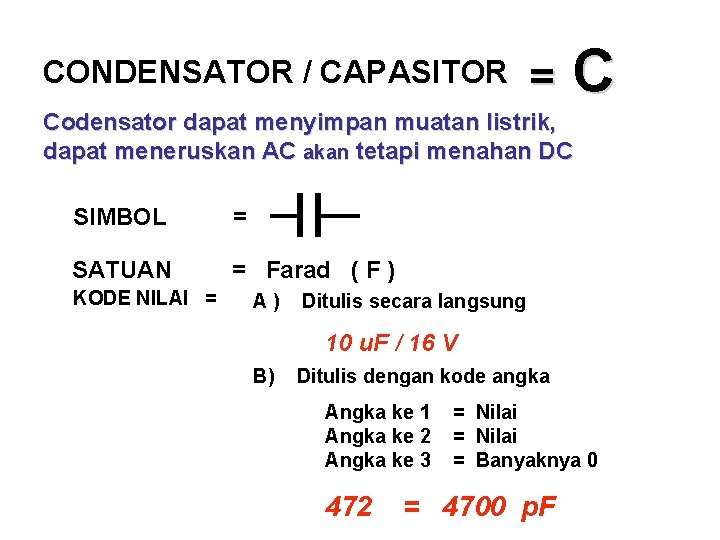

CONDENSATOR / CAPASITOR = C Codensator dapat menyimpan muatan listrik, dapat meneruskan AC akan tetapi menahan DC SIMBOL = SATUAN = Farad ( F ) KODE NILAI = A) Ditulis secara langsung 10 u. F / 16 V B) Ditulis dengan kode angka Angka ke 1 Angka ke 2 Angka ke 3 472 = Nilai = Banyaknya 0 = 4700 p. F

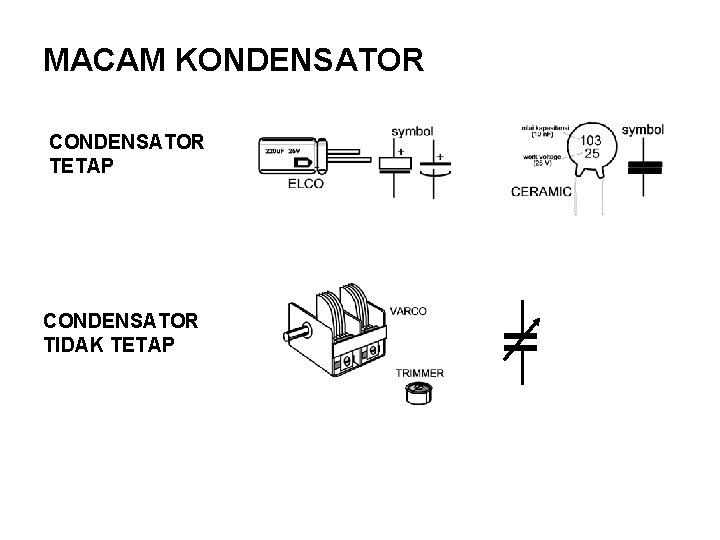

MACAM KONDENSATOR CONDENSATOR TETAP CONDENSATOR TIDAK TETAP

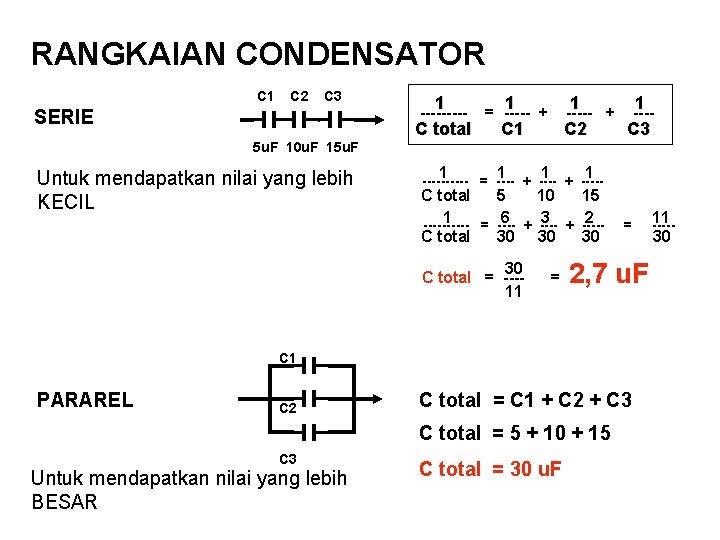

RANGKAIAN CONDENSATOR C 1 C 2 C 3 SERIE 5 u. F 10 u. F 15 u. F Untuk mendapatkan nilai yang lebih KECIL 1 1 = ----- + ---C total C 1 C 2 C 3 ----- 1 1 C total 5 10 15 1 6 3 2 ----- = ---- + ----C total 30 30 30 ----- = ---- + ----- 30 C total = ---11 = = 2, 7 u. F C 1 PARAREL C 2 C total = C 1 + C 2 + C 3 C total = 5 + 10 + 15 C 3 Untuk mendapatkan nilai yang lebih BESAR C total = 30 u. F 11 ----30

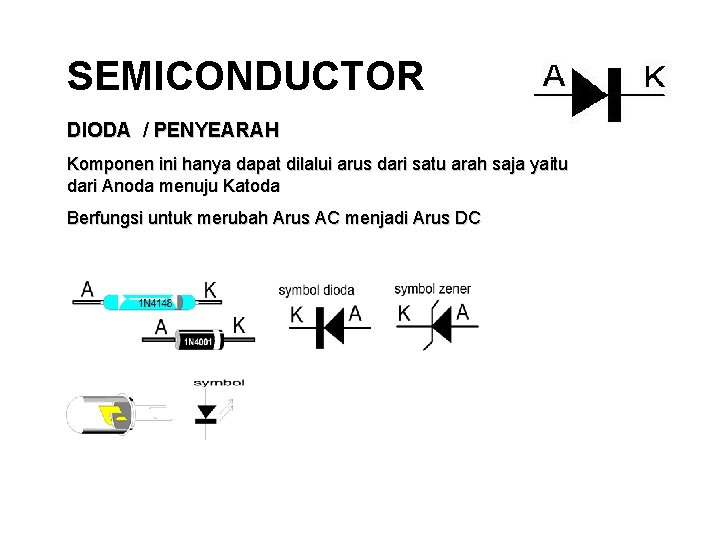

SEMICONDUCTOR DIODA / PENYEARAH Komponen ini hanya dapat dilalui arus dari satu arah saja yaitu dari Anoda menuju Katoda Berfungsi untuk merubah Arus AC menjadi Arus DC

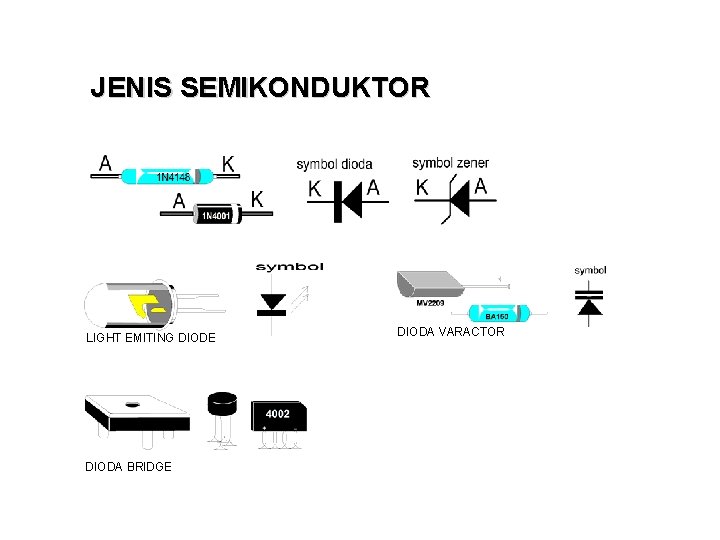

JENIS SEMIKONDUKTOR LIGHT EMITING DIODE DIODA BRIDGE DIODA VARACTOR

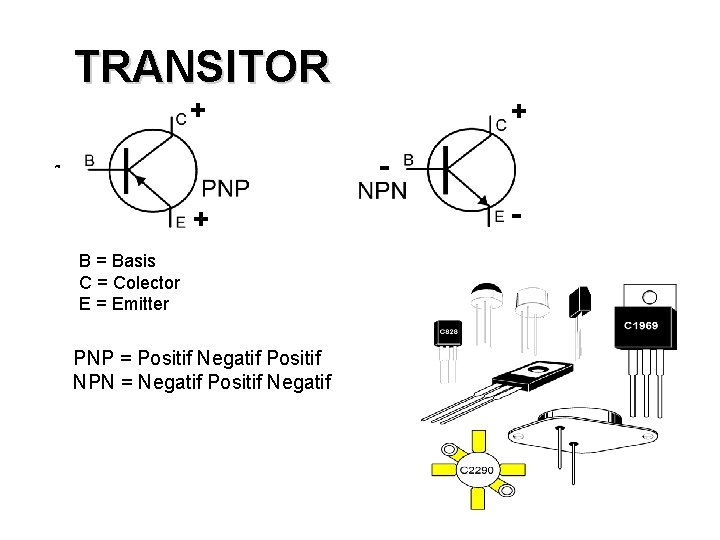

TRANSITOR + + - - + B = Basis C = Colector E = Emitter PNP = Positif Negatif Positif NPN = Negatif Positif Negatif -

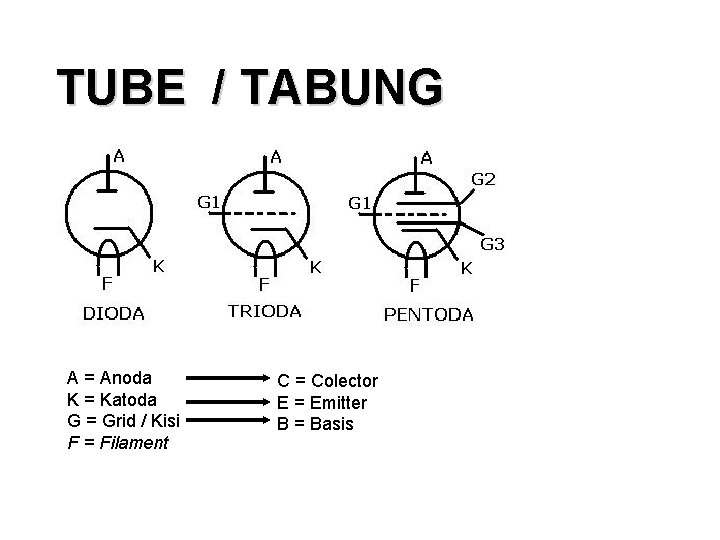

TUBE / TABUNG A = Anoda K = Katoda G = Grid / Kisi F = Filament C = Colector E = Emitter B = Basis

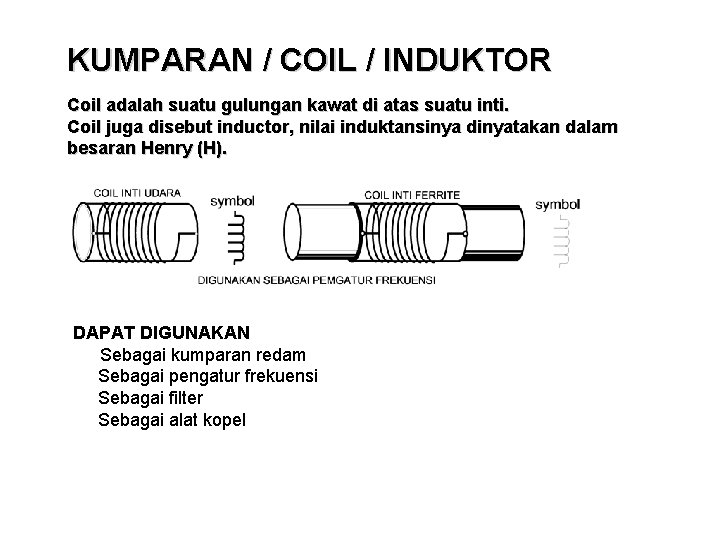

KUMPARAN / COIL / INDUKTOR Coil adalah suatu gulungan kawat di atas suatu inti. Coil juga disebut inductor, nilai induktansinya dinyatakan dalam besaran Henry (H). DAPAT DIGUNAKAN Sebagai kumparan redam Sebagai pengatur frekuensi Sebagai filter Sebagai alat kopel

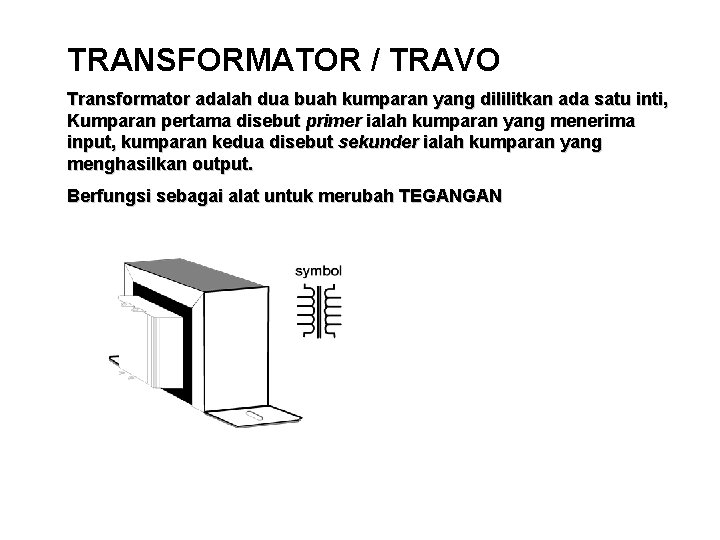

TRANSFORMATOR / TRAVO Transformator adalah dua buah kumparan yang dililitkan ada satu inti, Kumparan pertama disebut primer ialah kumparan yang menerima input, kumparan kedua disebut sekunder ialah kumparan yang menghasilkan output. Berfungsi sebagai alat untuk merubah TEGANGAN

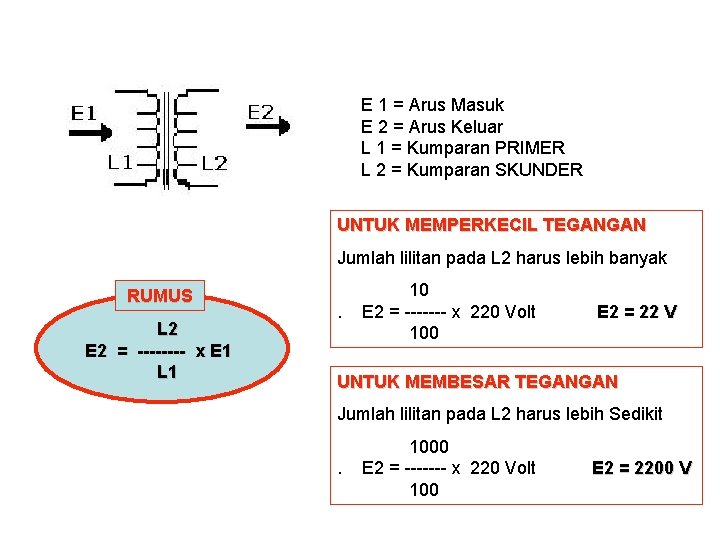

E 1 = Arus Masuk E 2 = Arus Keluar L 1 = Kumparan PRIMER L 2 = Kumparan SKUNDER UNTUK MEMPERKECIL TEGANGAN Jumlah lilitan pada L 2 harus lebih banyak RUMUS L 2 E 2 = ---- x E 1 L 1 . 10 E 2 = ------- x 220 Volt 100 E 2 = 22 V UNTUK MEMBESAR TEGANGAN Jumlah lilitan pada L 2 harus lebih Sedikit. 1000 E 2 = ------- x 220 Volt 100 E 2 = 2200 V

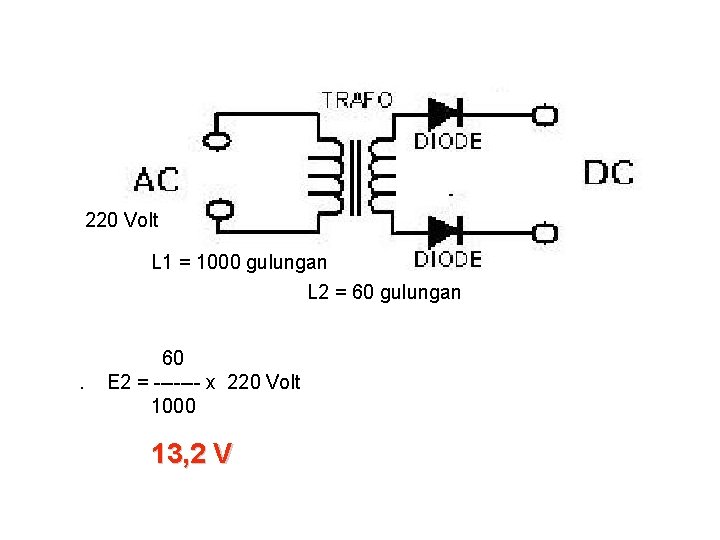

? 220 Volt L 1 = 1000 gulungan L 2 = 60 gulungan . 60 E 2 = ------- x 220 Volt 1000 13, 2 V

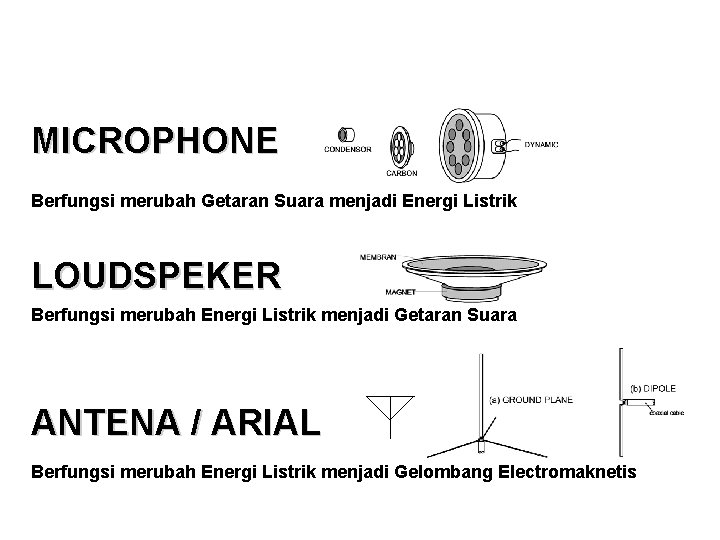

MICROPHONE Berfungsi merubah Getaran Suara menjadi Energi Listrik LOUDSPEKER Berfungsi merubah Energi Listrik menjadi Getaran Suara ANTENA / ARIAL Berfungsi merubah Energi Listrik menjadi Gelombang Electromaknetis

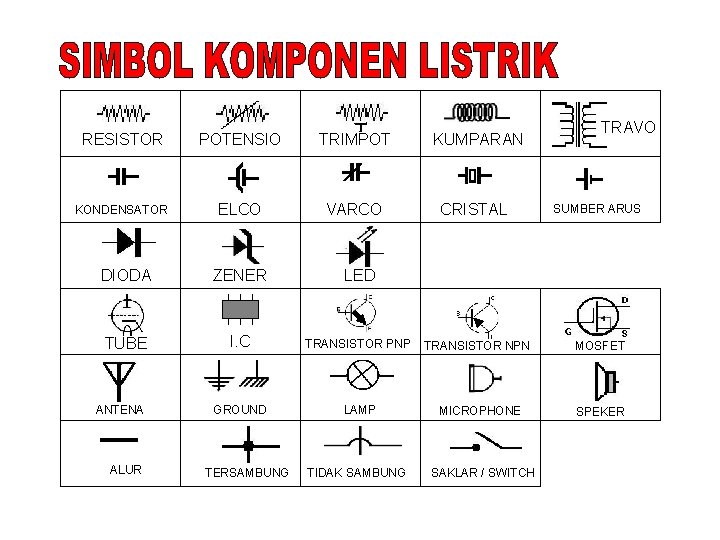

TRAVO RESISTOR POTENSIO TRIMPOT KUMPARAN KONDENSATOR ELCO VARCO CRISTAL SUMBER ARUS DIODA ZENER LED TUBE I. C TRANSISTOR PNP TRANSISTOR NPN MOSFET GROUND LAMP MICROPHONE SPEKER TIDAK SAMBUNG SAKLAR / SWITCH ANTENA ALUR TERSAMBUNG

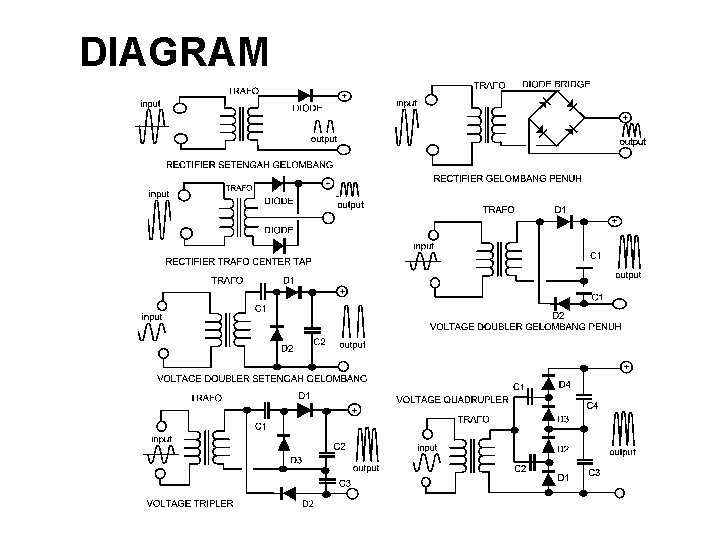

DIAGRAM

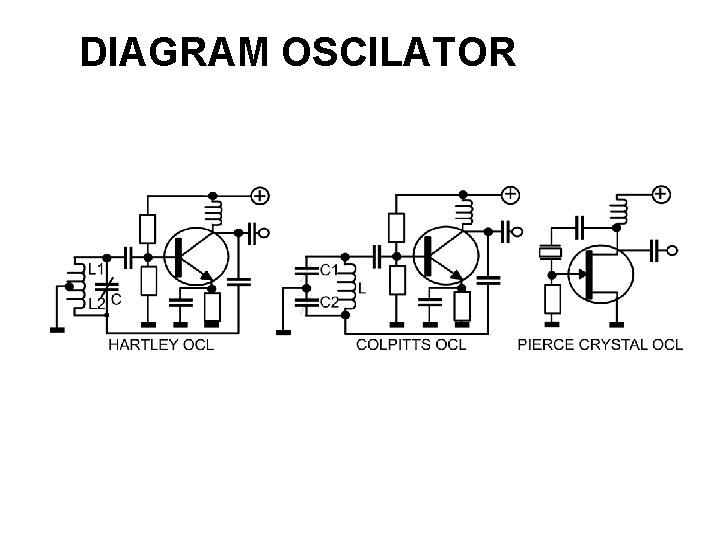

DIAGRAM OSCILATOR

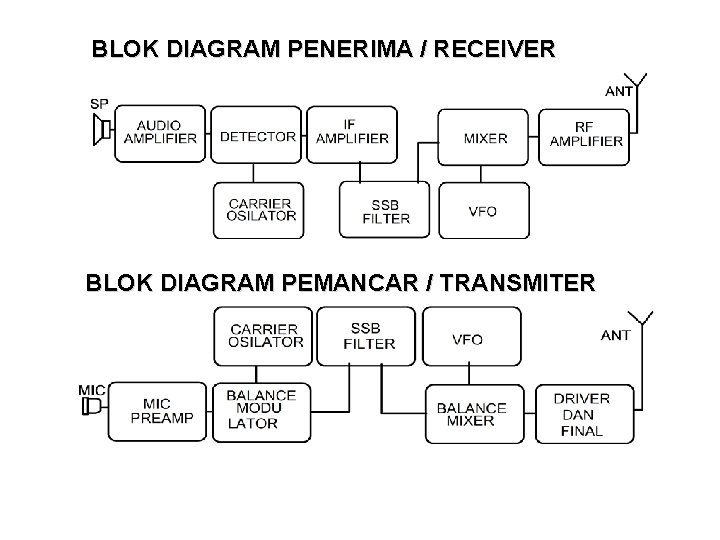

BLOK DIAGRAM PENERIMA / RECEIVER BLOK DIAGRAM PEMANCAR / TRANSMITER

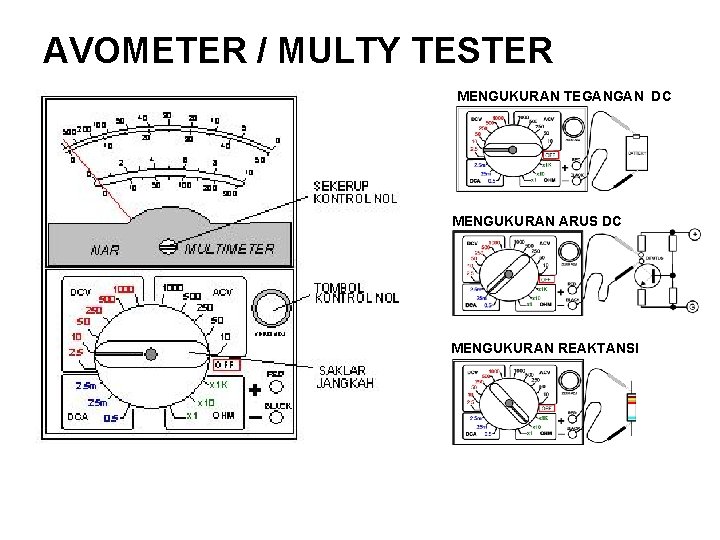

AVOMETER / MULTY TESTER MENGUKURAN TEGANGAN DC MENGUKURAN ARUS DC MENGUKURAN REAKTANSI

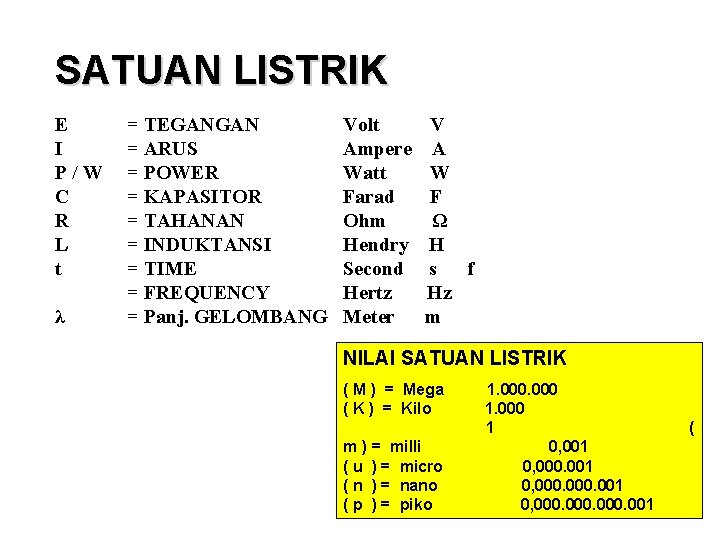

SATUAN LISTRIK E I P/W C R L t λ = TEGANGAN = ARUS = POWER = KAPASITOR = TAHANAN = INDUKTANSI = TIME = FREQUENCY = Panj. GELOMBANG Volt Ampere Watt Farad Ohm Hendry Second Hertz Meter V A W F Ω H s f Hz m NILAI SATUAN LISTRIK ( M ) = Mega ( K ) = Kilo m ) = milli ( u ) = micro ( n ) = nano ( p ) = piko 1. 000 1 0, 000. 001 0, 000. 001 (

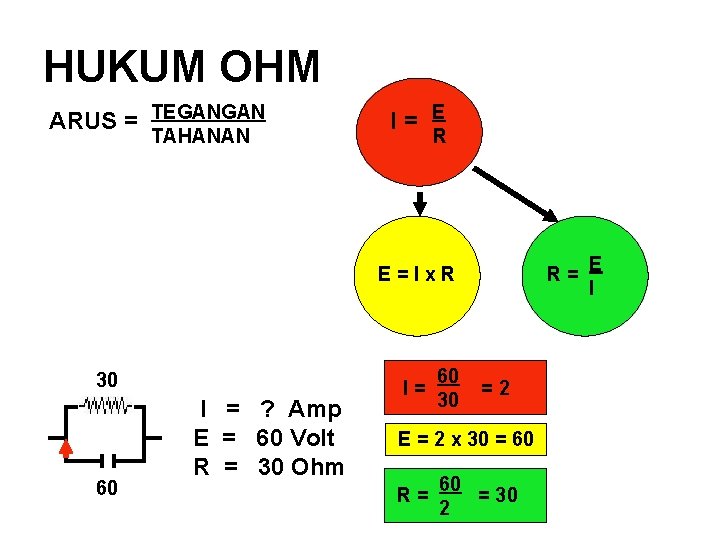

HUKUM OHM ARUS = TEGANGAN TAHANAN I= E R E=Ix. R 30 60 I = ? Amp E = 60 Volt R = 30 Ohm I= 60 30 R= =2 E = 2 x 30 = 60 R= 60 = 30 2 E I

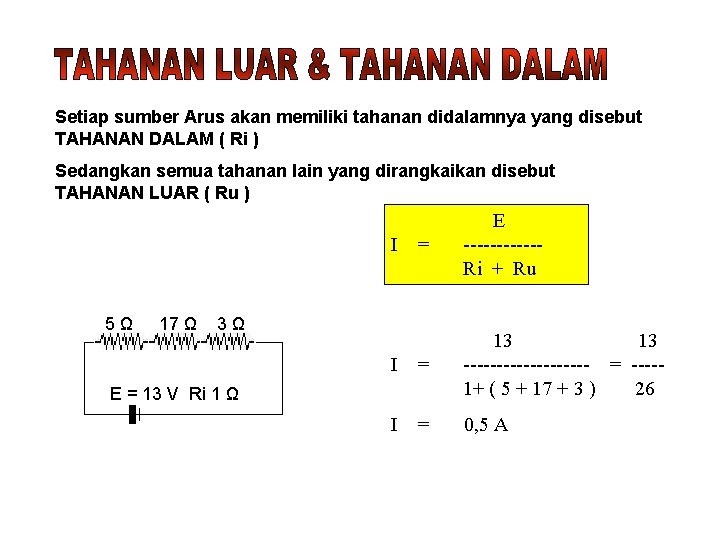

Setiap sumber Arus akan memiliki tahanan didalamnya yang disebut TAHANAN DALAM ( Ri ) Sedangkan semua tahanan lain yang dirangkaikan disebut TAHANAN LUAR ( Ru ) = E ------Ri + Ru I = 13 13 ---------- = ----1+ ( 5 + 17 + 3 ) 26 I = 0, 5 A I 5Ω 17 Ω 3Ω E = 13 V Ri 1 Ω

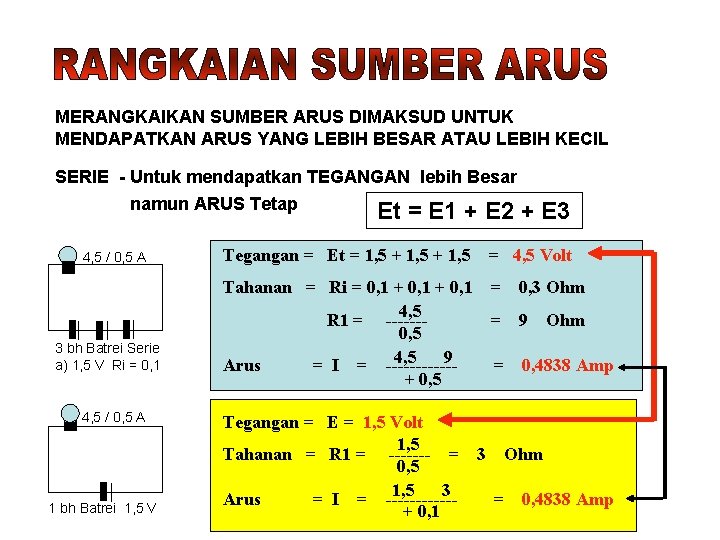

MERANGKAIKAN SUMBER ARUS DIMAKSUD UNTUK MENDAPATKAN ARUS YANG LEBIH BESAR ATAU LEBIH KECIL SERIE - Untuk mendapatkan TEGANGAN lebih Besar namun ARUS Tetap 4, 5 / 0, 5 A 3 bh Batrei Serie a) 1, 5 V Ri = 0, 1 4, 5 / 0, 5 A 1 bh Batrei 1, 5 V Et = E 1 + E 2 + E 3 Tegangan = Et = 1, 5 + 1, 5 = 4, 5 Volt Tahanan = Ri = 0, 1 + 0, 1 4, 5 R 1 = ------0, 5 4, 5 9 Arus = I = ------+ 0, 5 = 0, 3 Ohm = 9 = 0, 4838 Amp Tegangan = E = 1, 5 Volt 1, 5 Tahanan = R 1 = ------- = 0, 5 1, 5 3 Arus = I = ------+ 0, 1 3 Ohm = 0, 4838 Amp

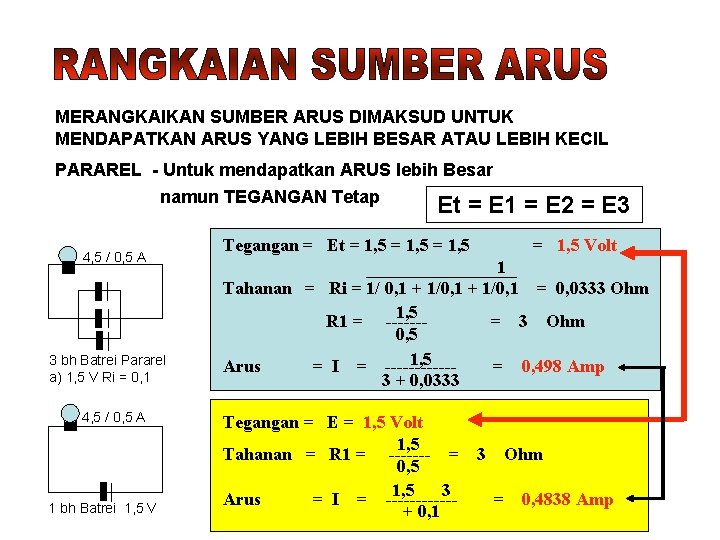

MERANGKAIKAN SUMBER ARUS DIMAKSUD UNTUK MENDAPATKAN ARUS YANG LEBIH BESAR ATAU LEBIH KECIL PARAREL - Untuk mendapatkan ARUS lebih Besar namun TEGANGAN Tetap 4, 5 / 0, 5 A 3 bh Batrei Pararel a) 1, 5 V Ri = 0, 1 4, 5 / 0, 5 A 1 bh Batrei 1, 5 V Et = E 1 = E 2 = E 3 Tegangan = Et = 1, 5 Volt 1 Tahanan = Ri = 1/ 0, 1 + 1/0, 1 = 0, 0333 Ohm 1, 5 R 1 = ------= 3 Ohm 0, 5 1, 5 Arus = I = ------= 0, 498 Amp 3 + 0, 0333 Tegangan = E = 1, 5 Volt 1, 5 Tahanan = R 1 = ------- = 0, 5 1, 5 3 Arus = I = ------+ 0, 1 3 Ohm = 0, 4838 Amp
