Komplexn impedancia kondenztora Zopakujeme najprv to o sme

Komplexná impedancia kondenzátora Zopakujeme najprv to, čo sme robili s kondenzátorom v obvode so striedavým zdrojom napätia. ustáli sa prúd (po ukončení prechodových javov) ako keby Ohmov zákon

Komplexná impedancia indukčnosti ustáli sa prúd (po ukončení prechodových javov)

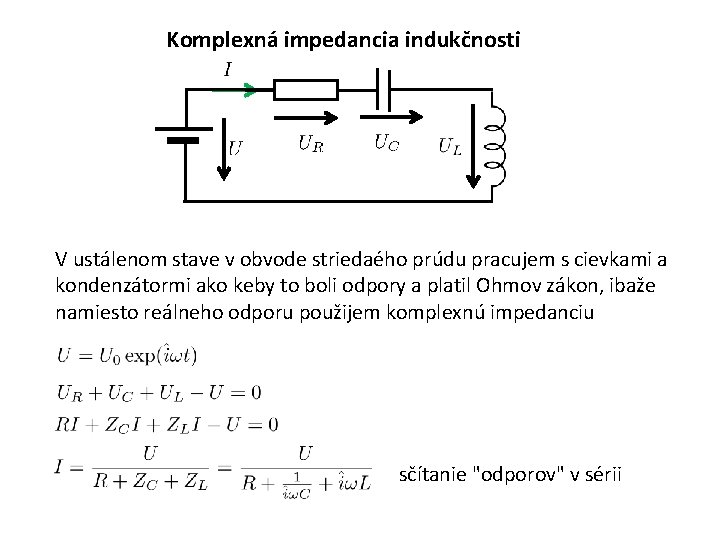

Komplexná impedancia indukčnosti V ustálenom stave v obvode striedaého prúdu pracujem s cievkami a kondenzátormi ako keby to boli odpory a platil Ohmov zákon, ibaže namiesto reálneho odporu použijem komplexnú impedanciu sčítanie "odporov" v sérii

Komplexná impedancia indukčnosti =

Komplexná impedancia indukčnosti = • Všimnite si, že absolútna hodnota výslednej impedancie je maximálne pri nejakej frekvencii. Určte tú frekvenciu z grafu, ktorý ste nakreslili • Ukážte, že tú frekvenciu môžete približne určiť len na základe rozmerových úvah z hodnôt R, L, C. Zostavte vzorec, ktorý dáva správny rozmer pre frekvenciu a to je ten správny vzorec. Zostavte ten vzorec tak, že predpokladáte tvar a neznáme mocniny nájdite tak, aby to malo správny rozmer

Prémia: Určte výsledný odpor nekonečnej siete zostavenej z rovnakých odporov R . . . Návod všimnite si, že výsledný odpor sa nezmení ak na začiatok nekonečnej reťaze pridáme ďalšiu bunku =
