Kompensator Saluran Transmisi Tenaga Listrik M Isnaeni B
Kompensator Saluran Transmisi Tenaga Listrik M. Isnaeni B. S.
Perbaikan faktor daya, kompensator C mengkompensasi beban dg pf rendah sehingga pf total menjadi tinggi. C tidak disebut dg istilah kompensator L mengkompensasi sifat kapasitif saluran transmisi. L disebut dg istilah kompensator
Kompensator paralel, seri sisi beban sisi sumber
Saluran sangat panjang Saluran yang sangat panjang dibagi menjadi beberapa bagian dan masing-masing bagian dikompensasi
o Kompensator paralel: reaktor paralel n n o Memperbaiki regulasi tegangan Menaikkan batas stabilitas statis saluran Kompensator seri: kapasitor seri n Menaikkan kapasitas penyaluran
Derajat kompensasi o Reaktor paralel: BL/BC n n o BL: suseptans reaktor BC: suseptans kapasitif total saluran Kapasitor seri n n XC: reaktans kapasitor seri XL: reaktans induktif total saluran per fase

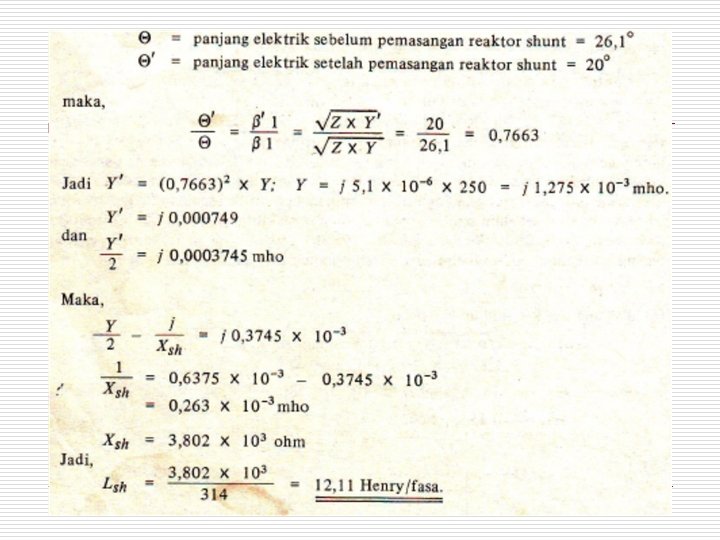

Contoh perhitungan 1 Saluran transmisi tunggal, tiga fase, 50 Hz, 500 k. V, 250 km, z=j 0, 65Ω/km, y=j 5, 1 x 10 -6 Siemen/km, hambatan diabaikan. Reaktor paralel sama besar dipasang di kedua ujung saluran. Jika diinginkan |Vs|=|Vr| tentukan (a) Panjang elektrik saluran sebelum pemasangan reaktor paaralel (b) Tentukan induktans reaktor agar panjang elektrik menjadi 20 o (c) Tentukan daya natural sebelum dan sesudah pemasangan reaktor (d) Jika Vr=500 k. V dan beban Pr=200 MW pada pf=0, 9 lagging, tentukan regulaasi tegangan sebelum dan sesudah pemasangan kompensator
a b. Diasumsikan saluran transmisi diwakili dengan nominal π
c. Daya natural

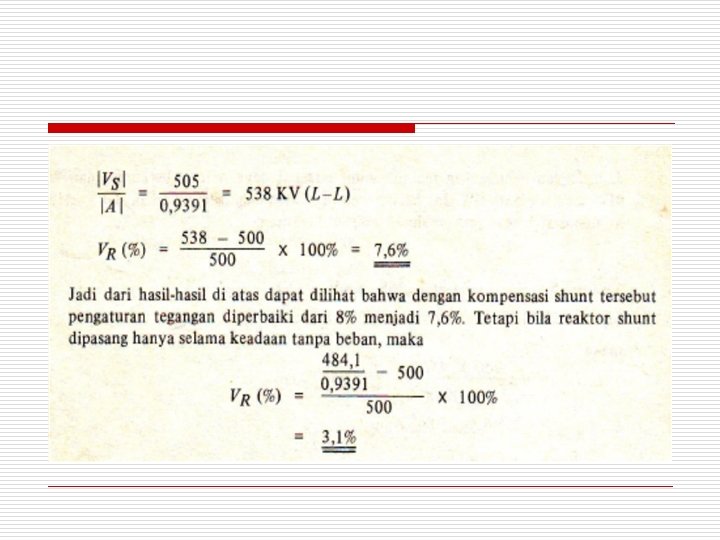

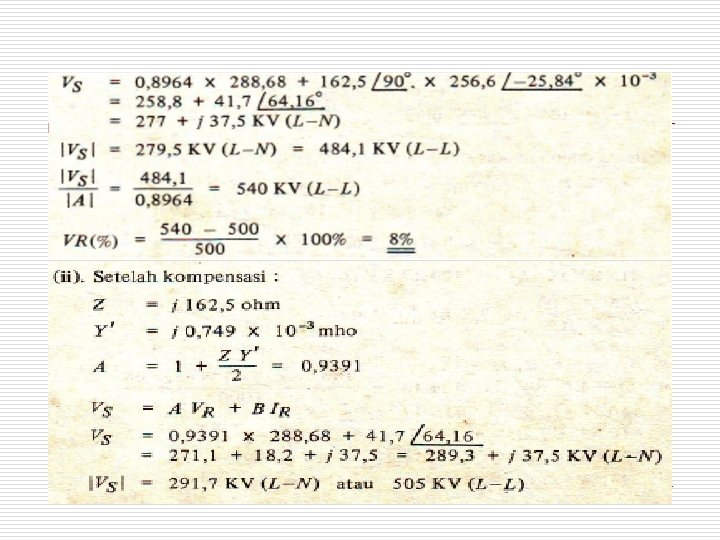

d. Regulasi tegangan

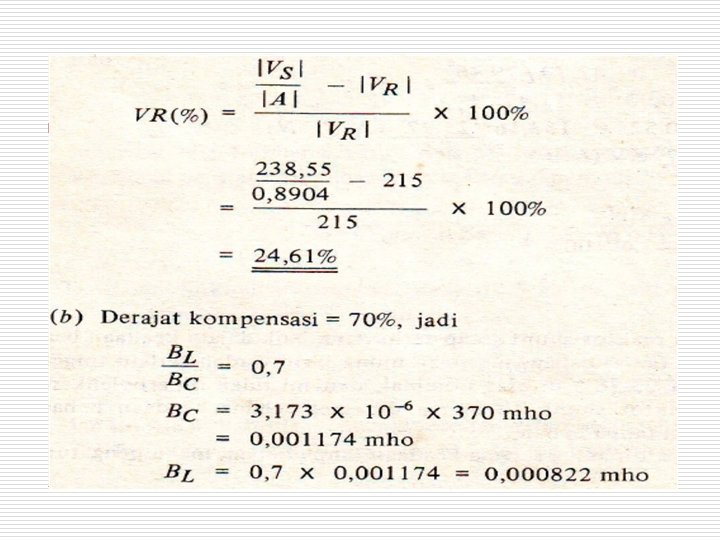

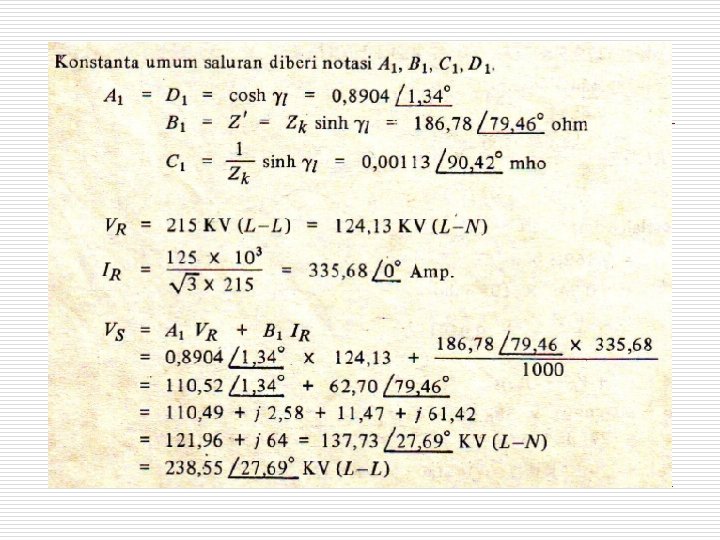

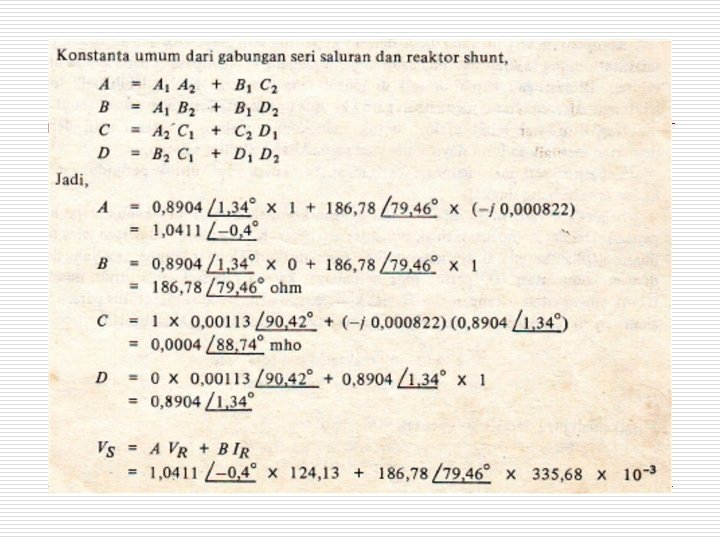

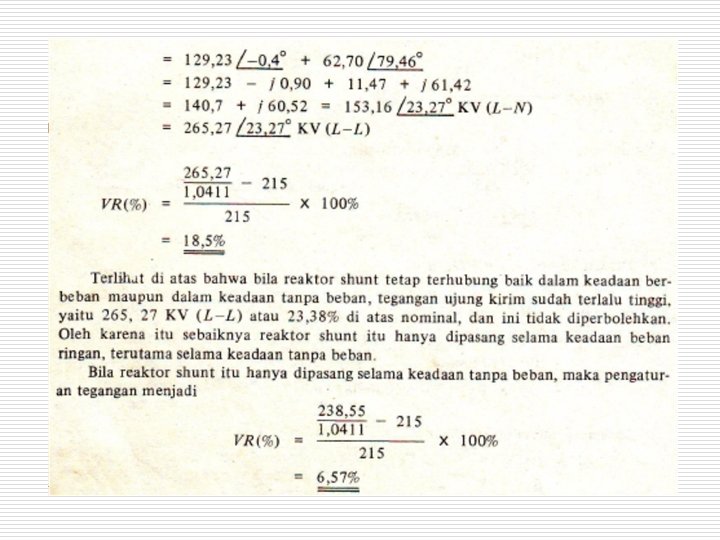

Contoh perhitungan 2
