KOMPANIA WGLOWA S A Oddzia KOPALNIA WGLA KAMIENNEGO

KOMPANIA WĘGLOWA S. A. Oddział KOPALNIA WĘGLA KAMIENNEGO ”MARCEL

Dokonana i projektowana eksploatacja górnicza Kopalni „Marcel” w okresie Planu Ruchu na lata 2013÷ 2015 na terenie „Pola Marklowice”

Szkic eksploatacji projektowanej KWK „Marcel” na lata 2013÷ 2015 (13. 04. 2015)

Długość – 232 m Wybieg – 1256 m Miąższość – 3, 00 m Głębokość – 540 – 600 m Szkic zakończonej eksploatacji ściany C-2 a w pokładzie 505 wg

Długość – 209 m Wybieg – 1256 m Miąższość – 3, 50 m Głębokość – 550 – 610 m Szkic projektowanej i prowadzonej eksploatacji ściany C-3 w pokładzie 503 -504

Długość – 180 - 185 m Wybieg – 1695 m Miąższość – ~3, 00 m Głębokość – 250 – 450 m Szkic prowadzonej eksploatacji ściany W-5 w pokładzie 505 wg

Projektowana eksploatacja górnicza Kopalni „Marcel” – ściany przewidziane do uruchomienia w 2016 roku.

Długość – 200 - 205 m Wybieg – 1193 m Miąższość – ~3, 00 m Głębokość – 580 – 650 m Szkic projektowanej eksploatacji ściany C-3 w pokładzie 505 wg

Długość – 92 - 129 m Wybieg – 676 m Miąższość – ~3, 00 – 4, 00 m Głębokość – 330 – 370 m Szkic projektowanej eksploatacji ściany C-5 a w pokładzie 505 wg

Długość – 171 - 196 m Wybieg – 1570 m Miąższość – ~3, 00 m Głębokość – 350 – 450 m Szkic projektowanej eksploatacji ściany W-6 w pokładzie 505 wg

Długość – 191 - 194 m Wybieg – 530 m Miąższość – ~3, 00 m Głębokość – 430 – 490 m Szkic projektowanej eksploatacji ściany C-7 w pokładzie 505 wg

Plan i realizacja napraw szkód górniczych w Gminie Marklowice w 2014 roku

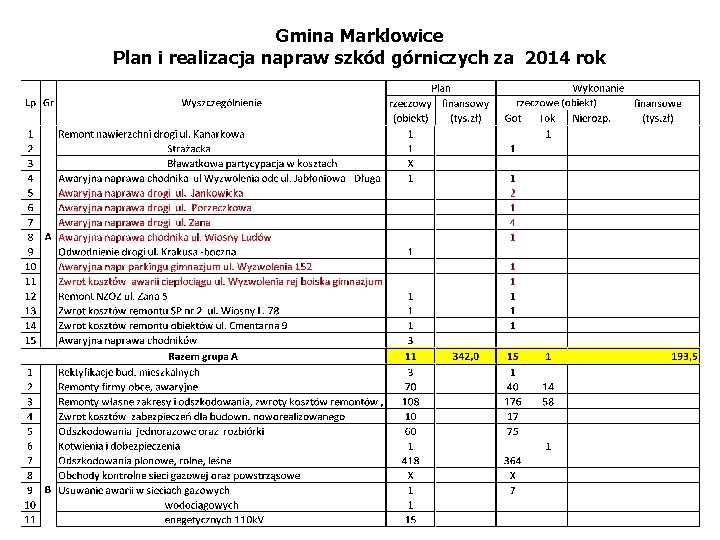

Gmina Marklowice Plan i realizacja napraw szkód górniczych za 2014 rok

Koncepcje budowy kanalizacji odwadniającej ulicę Krakusa - boczną

Remont nawierzchni drogi – ulica Kanarkowa

Remont nawierzchni drogi – ulica Strażacka

Awaryjna naprawa chodnika u ul. Wyzwolenia, na odcinku Jabłoniowa - Długa

Awaryjna naprawa nawierzchni drogi – ulica Jankowicka

Awaryjna naprawa nawierzchni drogi – ulica Porzeczkowa

Awaryjna naprawa chodników wraz z wymianą krawężników – ulica T. Zana

Awaryjna naprawa chodników – ul. Wiosny Ludów

Awaryjna naprawa parkingu obok Gimnazjum – ul. Wyzwolenia 152

Remont gabinetów lekarskich NZOZ – ul. Zana 5

Awaryjne czyszczenie rowu – ul. Bławatkowa – T. Zana

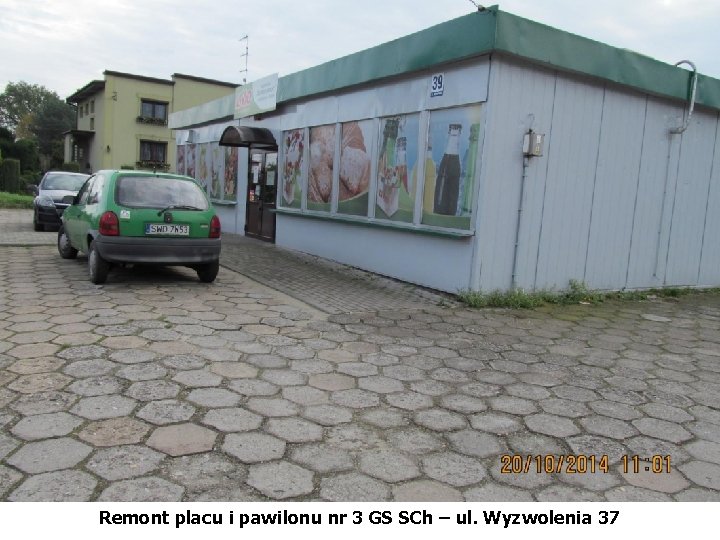

Remont placu i pawilonu nr 3 GS SCh – ul. Wyzwolenia 37

Awaryjna naprawa skarpy potoku Marklówka

Remont drogi wojewódzkiej nr 932

Plan napraw szkód górniczych dla Gminy Marklowice na 2015 rok

Gmina Marklowice Plan napraw szkód górniczych na 2015 rok

Wykonanie drenażu odwadniającego ul. Stawową Drenaż wykona KWK „Marcel Korytka nad drenażem wykona UG Marklowice

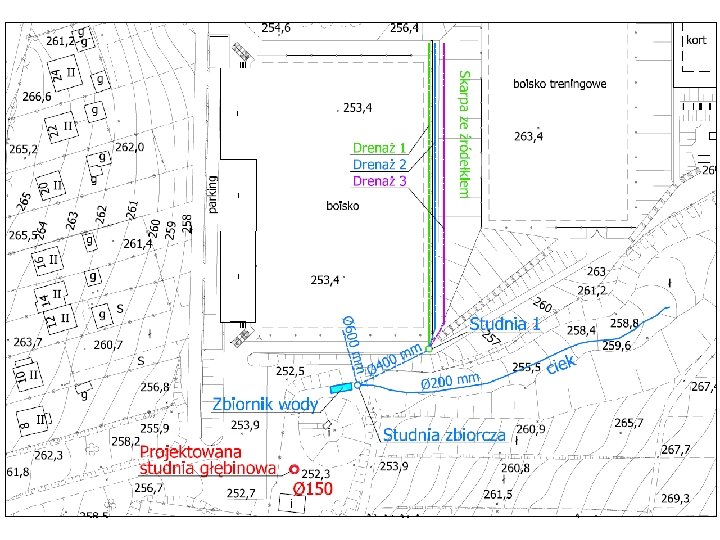

Projektowana studnia głębinowa w rejonie Gminnego Ośrodka Sportu w Gminie Marklowice

Proponowane parametry techniczne studni głębinowej: 1. Głębokość – do 30 m, 2. Średnica – maksimum φ150, 3. Pobór wody – 3 m³/h.

Proces realizacji studni Każda studnia która nie jest na posesji prywatnej i której woda nie jest wykorzystana na potrzeby gospodarstwa domowego, wymaga pozwolenia wodno-prawnego. W związku z tym dla jej odwiercenia i możliwości korzystania z wody potrzebne są następujące dokumenty: v Projekt prac geologicznych (wraz z programem próbnego pompowania). Projekt zatwierdza Starosta, ustalając warunki dalszego postępowania. v Po zatwierdzeniu firma opracowuje Plan Ruchu i wierci otwór studzienny. v Po odwierceniu prowadzone jest próbne pompowanie w celu ustalenia parametrów eksploatacyjnych studni i jej zasobów, z analizą fizykochemiczną i bakteriologiczną v Na tej bazie sporządza się Dokumentację hydrogeologiczną ujęcia wody (wraz z projektem strefy ochronnej), którą zatwierdza Starosta v Po jej zatwierdzeniu opracowywany jest Operat wodno-prawny, który przedstawia się do zatwierdzenia w Starostwie. v Starosta wydaje Pozwolenie wodno-prawne. Ewentualne pozwolenie na budowę – interpretacja prawa jest niejednoznaczna.

Koszty związane z realizacją studni (netto) 1. 2. 3. 4. 5. 6. 7. Projekt prac geologicznych: 3500 zł Wiercenie studni (ok. 300 zł/mb): 30 x 300 9000 zł Próbne pompowanie (ok. 50 zł/1 godz. ) 72 x 50= 3600 zł Badania fizyko-chemiczne i bakteriologiczne wody: 2000 zł Dokumentacja hydrogeologiczna: 6000 zł Operat wodno-prawny: 5000 zł Pompa o wydajności 3 m³/h (np. Grundfos) 3000 zł Razem: 32100 zł Obecnie do podlewania boisk kopalnia Marcel dostarcza GOS wodę pitną ze zbiornika znajdującego się w pobliżu. Cena za m³ tej wody wynosi 5, 09 zł. Średnio w czasie sezonu rozgrywkowego zużywa się około 900 m 3 wody. Koszt budowy studni przekłada się na możliwość zakupu ok. 6300 m³ wody, co pozwala średnio na utrzymanie boisk w okresie do około 7 lat.

Stan realizacji harmonogramu prowadzonych działań w zakresie budynków o wychyleniu powyżej 20 mm/m

Działania Kopalni w stosunku do budynków o nachyleniu powyżej 20 mm/m ( 131 obiektów ) - stan wg Planu Ruchu na lata 2013 -2015 1. Obiekty jednorazowo odszkodowane - 55 2. Rektyfikacja w 2012 r. - 3 (1 w 2013 r. ) 3. Jednorazowe odszkodowania - 2 4. Remonty wykonane, w toku i planowane - 20 5. Analizy techniczno – ekonomiczne - 10 6. Sprawy sądowe - 7. Brak wniosków od poszkodowanych - 37 3 Kopalnia przesłała do 51 właścicieli budynków pismo, w którym zaproponowała im postępowanie zmierzające do usunięcia szkody górniczej tj. pochylenia.

Działania Kopalni w stosunku do budynków o nachyleniu powyżej 20 mm/m ( 103 (101) obiekty ) - stan obecny 1. Obiekty jednorazowo odszkodowane - 51 (53) 2. Rektyfikacje obiektów - 6 (6) 3. Propozycja jednorazowego odszkodowania bądź rektyfikacji - 5 (3) 4. Analizy techniczno – ekonomiczne w toku - 2 (6) 5. Poziomowanie podłóg - 4 (4) 6. Sprawy sądowe - 4 (4) 7. Brak wniosków od poszkodowanych - 27 (21) 8. Obiekt rozebrano - 0 (2) 9. Przedawnienie roszczeń - 3 (3) 10. Brak uregulowanych spraw własnościowych - 1 (1) (roszczenia jednorazowego odszk. ) 131 – 103(101) = 28 (30) 6 – rektyfikacja 12(14) – rozebrano 10 – rektyfikacja pod wpływem eksploatacji

Zakłócenia spływu wód deszczowych w rejonie ulicy Rzemieślniczej

Lokalizacja pomiarów obok posesji 19 przy ulicy Rzemieślniczej

25 m m/m 1 - 2 mm/m 20 -4 0 m m/ Profil podłużny ulicy Rzemieślniczej m

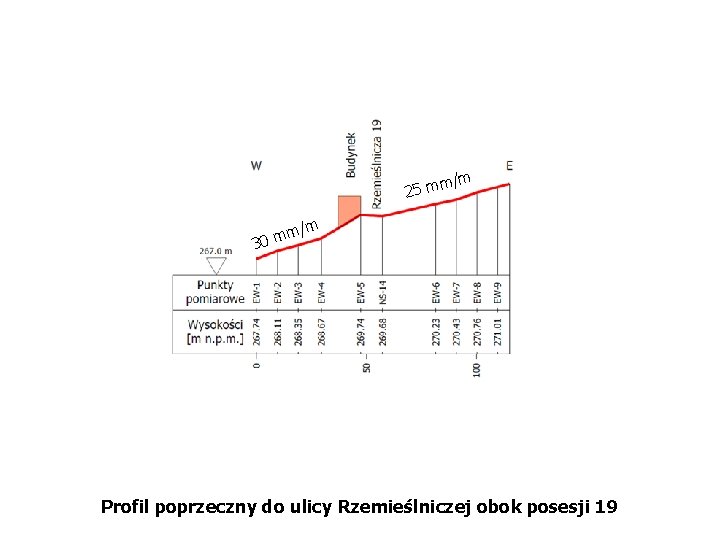

m/m 25 m m/m 30 m Profil poprzeczny do ulicy Rzemieślniczej obok posesji 19

Drenaż wraz odwodnieniem terenu wokół budynków przy ulicy Rzemieślniczej 19 i 21

Jedna z możliwości rozwiązania problemu – rurociąg odprowadzający wodę do rowu
