Kommunikatsiooniteenuste arendus IRT 0080 Loeng 82009 Avo Ots

Kommunikatsiooniteenuste arendus IRT 0080 Loeng 8/2009 Avo Ots telekommunikatsiooni õppetool, TTÜ raadio- ja sidetehnika inst. avo. ots@ttu. ee 1

The Communication System Leaders Systems CONTENT DECISIONS ACTIONS BUSINESS RESULTS Formal Channels 2

Service-Centric Clients Clients Open Infrastructure Services Servers Build the infrastructure itself through composition of services 3

Structured Communication • Base Scalable Infrastructure Service Path • Active Proxies • Ubiquitous Devices 4

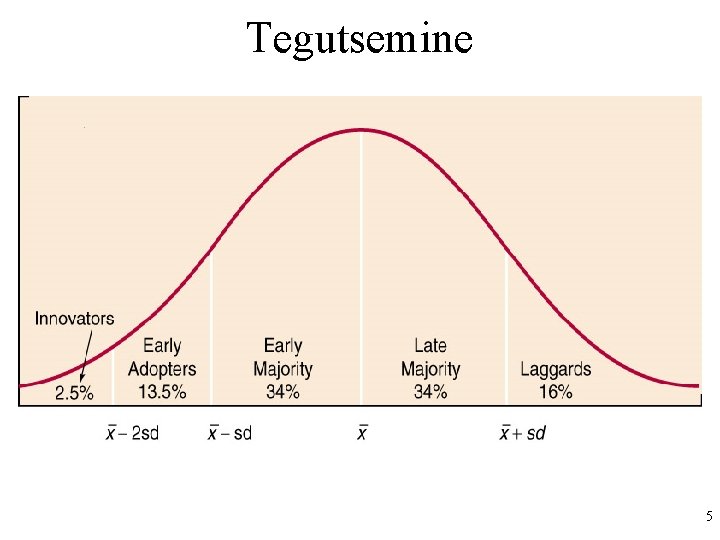

Tegutsemine 5

Unified Communications System Productivity Collaboration E-mail Videoon-Demand Business Process Business Transformation Audio. Calendar Conferencing Telephony Voice Messaging Web Applications Instant Messaging Secure IP Network Customer Contact

Redefining Communications IP Communications Adoption Application Convergence Service Convergence Transport Convergence Opex Reduction All IP New Capabilities Network Simplification Personalized Services Virtual Network Resources Context and Presence Integrated Security Cross media Communications Toll Bypass Distributed Call Control Easy MACs Mobility Applications Virtualization Movement 1997 2001 2006 2009 7

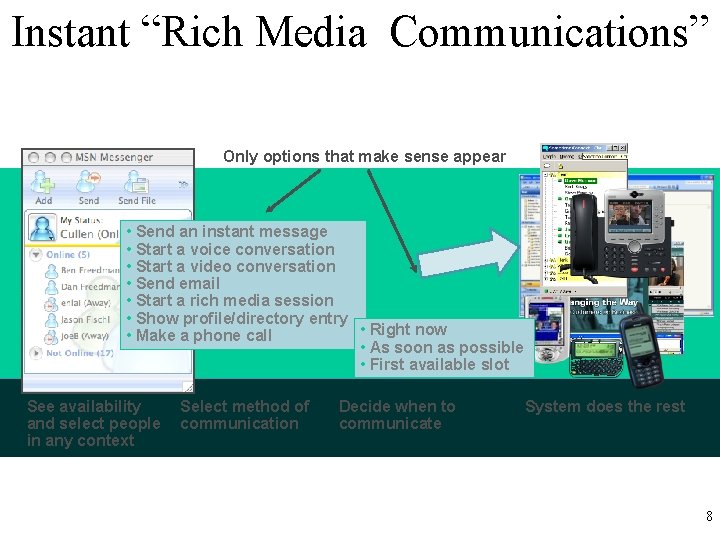

Instant “Rich Media Communications” Only options that make sense appear • Send an instant message • Start a voice conversation • Start a video conversation • Send email • Start a rich media session • Show profile/directory entry • Right now • Make a phone call • As soon as possible • First available slot See availability and select people in any context Select method of communication Decide when to communicate System does the rest 8

Delivering on SIP Integrate SIP into Cisco solutions Drive Application and New Market Innovation Call Center Enterprise Vo. IP IP Centrex CM BTS Residential Wireless Voice Push To Talk Global Long Distance Presence-based IM/Pres Voice Applications Portal Introduce SIP Support on Cisco Platforms and New Products Drive Protocol Development to Maturity sip-01 1996 1997 Unified Client Cisco Unity Cisco Unified Softswitch Call. Manager and Gateways Conferencing IVR NAT Apps RFC 3261 3 GPP Conf. NAT/FW IM PC-to-Phone Proxy IP Phones Server Voice Gateways 3 PCC RFC 2543 1998 1999 2000 2001 2002 2003 2004 2005 2006 9

ORS • Siseministeeriumi ametkondadevaheline raadiosidevõrk, mis on mõeldud Eesti riikliku julgeoleku, inimeste elu ja tervise, turvalisuse ning avaliku korra tagamiseks; • tagab vajaliku operatiivkoostöö politsei(~3500 terminali), piirivalve, kaitsepolitsei, päästeteenistuste/kiirabi(~1300 terminali) ning maksu- ja tolliameti vahel; • vajadusel võimalik võrku liita ka teisi kriisireguleerimisega seotud asutusi (ei pea tingimata olema riigiasutused); • aluseks on TETRA raadiosidestandard; • Infrastruktuuri ning lõppkasutaja seadmed “tõi” Eestisse EADS(European Aeronautic Defence and Space Company); • võrgule anti alles hiljaaegu nimeks ESTER(Estonian Emergency Radio või Eesti Eri. Raadio).

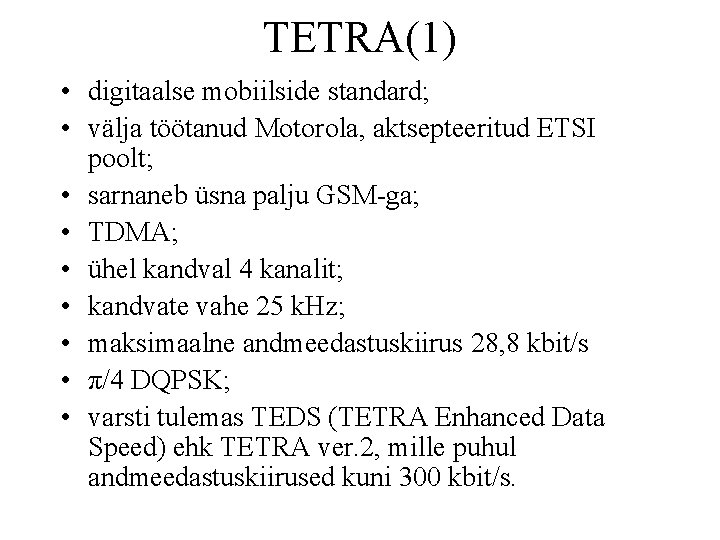

TETRA(1) • digitaalse mobiilside standard; • välja töötanud Motorola, aktsepteeritud ETSI poolt; • sarnaneb üsna palju GSM-ga; • TDMA; • ühel kandval 4 kanalit; • kandvate vahe 25 k. Hz; • maksimaalne andmeedastuskiirus 28, 8 kbit/s • π/4 DQPSK; • varsti tulemas TEDS (TETRA Enhanced Data Speed) ehk TETRA ver. 2, mille puhul andmeedastuskiirused kuni 300 kbit/s.

TETRA(2) • Mõned tüüpilisemad nõudmised TETRA võrgule: • 1) kommunikatsioon; – kõne – andmed • 2) turvalisus; – autentimine – krüpteerimine – süsteemi liiasus • 3) kiire kõne loomise aeg (0, 3 s); • 4) võimsad dispetšeri funktsioonid;

TETRA(3) • 5) skaleeritavad võrgud; – väiksest suure võrguni – kogu funktsionaalsus saadaval mistahes võrgu piirkonnas • 6) jagatud võrk. – kulude mõistes tõhus – samad teenused kõigile, lihtne vastastikune kommunikatsioon

TETRA(4) • Kasutajad: – – – – – politsei; kiirabi; päästjad; piirivalve; toll; nafta/gaasi ettevõtted; transpordifirmad; vee/elektrifirmad; suurtööstused; jne.

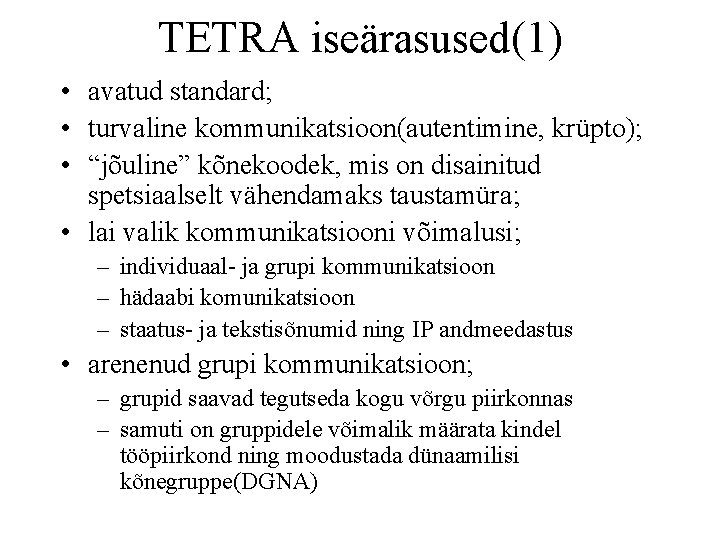

TETRA iseärasused(1) • avatud standard; • turvaline kommunikatsioon(autentimine, krüpto); • “jõuline” kõnekoodek, mis on disainitud spetsiaalselt vähendamaks taustamüra; • lai valik kommunikatsiooni võimalusi; – individuaal- ja grupi kommunikatsioon – hädaabi komunikatsioon – staatus- ja tekstisõnumid ning IP andmeedastus • arenenud grupi kommunikatsioon; – grupid saavad tegutseda kogu võrgu piirkonnas – samuti on gruppidele võimalik määrata kindel tööpiirkond ning moodustada dünaamilisi kõnegruppe(DGNA)

TETRA iseärasused(2) • lai valik dispetšeri kommunikatsiooni võimalusi; – individuaalkõne – kuni 16 samaaegset grupikõnet koos häälega ning 64 ilma hääleta – sõnumid – taustakuulamine – kõneleja(“mees põllul”) identiteet, organisatsioon ning asukoht on alati näha • dispetšeri haldusfunktsioonid. – – organisatsioonid abonendid grupid jne

ESTER komponendid

ESTER turvalisus • • autentimine; AIE; E 2 EE; terminalid.

Autentimine • terminal kontrollib, kas tegemist on tema võrguga; • põhineb sümmeetrilisel autentimisvõtme K jagamisel; • süsteem teab, milline K on millisel terminalil; • autentimise ajal tõestavad osapooled üksteisele, et nad teavad võtit K; • protsessi ajal võtit K eetrisse ei edastata vaid esitatakse küsimusi-vastuseid võtme K kohta.

AIE

E 2 EE

Terminalide turvalisus • • terminali/PUK kood; ajutiselt keelatud/lubatud(Stun); pidevalt keelatud/lubatud(Kill); levialast väljumise alarm.

Terminalid • auto- ja käsiterminalid; • käsiterminalid on põrutus-, vee-, tolmukindlad; • meenutavad väliskujult ning paljuski ka sisemuselt mobiiltelefoni; • autoterminalid on disainitud rohkem andmeedastuseks; • kõik terminalid on IP 55 kaitsvusklassiga; • terminalidel on GPS toetus; • häältagasiside; • suurel hulgal kõnerühmi; • jne.

Location determination options Method CDP or LLDP- DHCP MED HELD GPS manual entry Layer L 2 L 3 L 7 (HTTP) - user advantages • simple to implement • built into switch • direct port/room mapping • simple to implement • network locality • traverses NATs • can be operated by L 2 provider • accurate • mobile devices • no carrier cooperation • no infrastructur e changes • no carrier cooperation problems may be hard to mapping automate for MAC address large enterprises to location? mapping IP address to switch port? • indoor coverage • acquisition time • fails for mobile devices • unreliable for nomadic Use Ethernet LANs DSL, cable mobile devices fall back Enterprise LANs Some ISPs 24

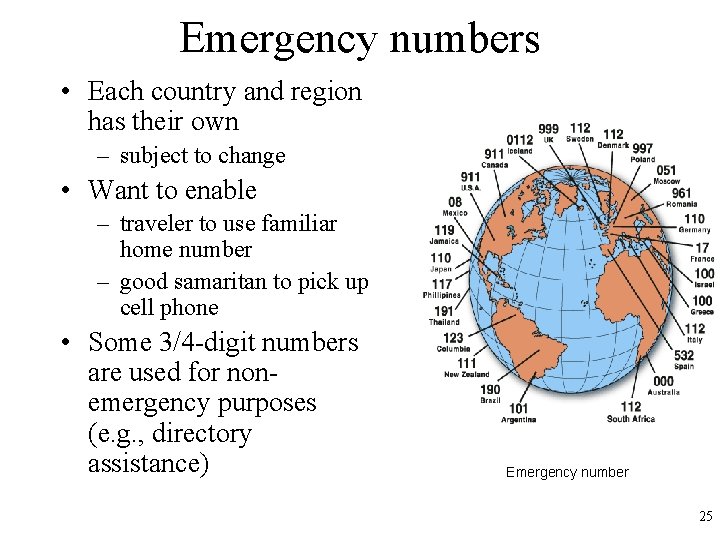

Emergency numbers • Each country and region has their own – subject to change • Want to enable – traveler to use familiar home number – good samaritan to pick up cell phone • Some 3/4 -digit numbers are used for nonemergency purposes (e. g. , directory assistance) Emergency number 25

Viited, lingid http: //www. tetramou. com http: //en. wikipedia. org/wiki/Terrestrial_Trunk ed_Radio http: //en. wikipedia. org/wiki/Professional_Mo bile_Radio
