Kommunikatsiooniteenuste arendus IRT 0080 Loeng 8 Avo Ots

Kommunikatsiooniteenuste arendus IRT 0080 Loeng 8 Avo Ots telekommunikatsiooni õppetool, TTÜ raadio- ja sidetehnika inst. avo. ots@ttu. ee 1

Types of Problems • Catastrophic – Fiber broken by backhoe – LAN switch loses power – Invalid route in router Easiest to diagnose • Intermittent or partial – NIC sends frames too close together – Router has one invalid entry Hardest to diagnose 2

Võrgukomponendid ja haldus 3

Veateadete töötlus CIO Vigade korrelaator eeltöötlus võrguhaldur Peaadmin GUI teenindus 4

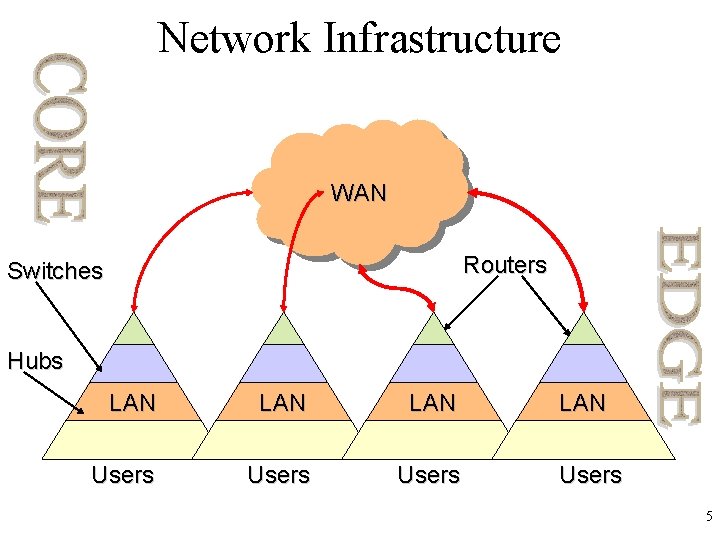

Network Infrastructure WAN Routers Switches Hubs LAN LAN Users LAN Users 5

Võrkude diagnostika analüsaator 2 Intelligent State correlation/ filtering topology access 4 1 problem trap küsitlus network 3 täpsustav küsitlus 6

Võrguhalduse ülesanded • Fault management - veahaldus – monitor networking devices and generate an alert when something goes wrong • Configuration management - konfiguratsiooni haldus – changes, additions and deletions of the configuration of the managed devices • Accounting management - kasutajate haldus – monitoring and recording network component usage - for traffic analysis and billing • Performance management - jõudluse haldus – gathering and analyzing data from network components to monitor current performance and plan for current needs and future growth • Security management - turvalisuse haldus 7

Network Management Model • Defines application layer protocol using TCP/IP transport layer protocol • Based on client-server model; Manager == client; run by network manager Agent == server; runs on managed device • Manager composes requests for agent; agent composes response and returns to manager 8

Kasutatav haldusmudel Device Manager (2) Device Manager (NMS) SNMP Data store Agent Network Device Agent NVRAM Network Device Non-Volatile Random Access Memory Data store Agent NVRAM Network Device NVRAM 9

Haldusandmete kogumine • Haldusjaam küsitleb agente – teatud ajavahemike järel, kas hostide teenuste pordid töötavad • Haldusagent hoiatab haldusjaama tõrke korral – kui võrgu koormus hakkab teatud piiri ületama 10

Üldstruktuur Haldussüsteem Network management system (NMS) Management entity Haldusprotokoll Võrguühendus Agent Proxy Management database Hallatavad seadmed Management database 11

Haldusturvalisus MANAGER AGENT MIB Haldustarkvara Juurdepääsu haldus Turvaline side GET / GET-NEXT / GETBULK SET / TRAP / INFORM Transpordikiht 12

Haldusinfobaas MIB (Management Information Base) • baas on kõikidel haldussüsteemi komponentidel • haldusinfo objekti aadressi moodustab numbrite järjestus – näiteks snmp. Dot 3 Rpt. Mgmt objektide grupi aadress on 1. 3. 6. 1. 22 • SNMP päringutes kasutataksegi neid objektide aadresse 13

Näide Hierarchical naming structure • Authority for new names delegated as in DNS • Example - count of incoming IP datagrams: • iso. org. dod. internet. mgmt. mib. ip. In. Recei ves • For efficiency, each name has a numeric equivalent; e. g. : 1. 3. 6. 1. 2. 1. 4. 3 14

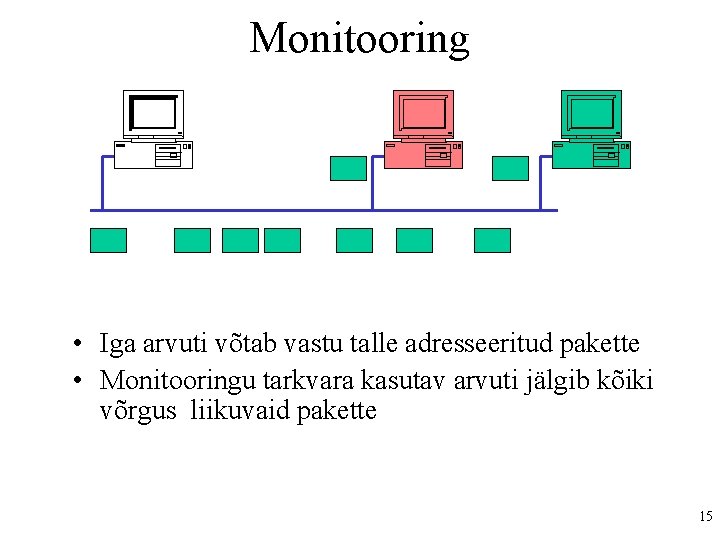

Monitooring • Iga arvuti võtab vastu talle adresseeritud pakette • Monitooringu tarkvara kasutav arvuti jälgib kõiki võrgus liikuvaid pakette 15

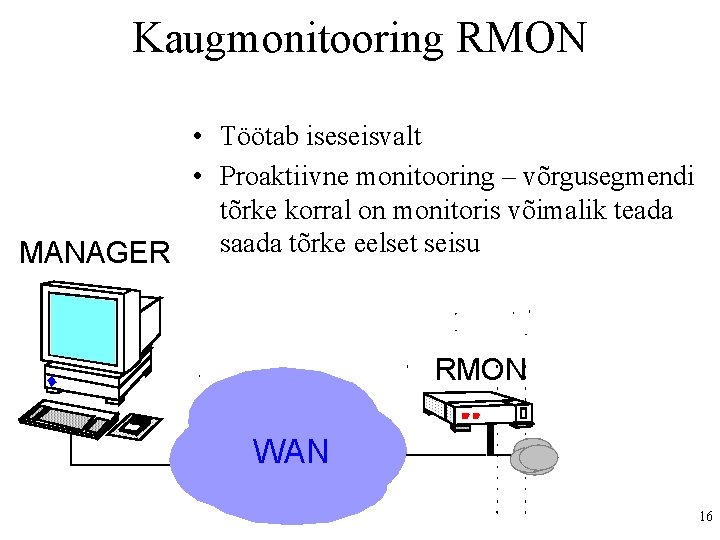

Kaugmonitooring RMON • Töötab iseseisvalt • Proaktiivne monitooring – võrgusegmendi tõrke korral on monitoris võimalik teada saada tõrke eelset seisu MANAGER RMON WAN 16

Network Management Organisation Network Hardware Applications 17

Preventative Management 18

Management method and Cost 19

Juurdepääsupunktide seisund 20

Haldustulemused “Warning: HSRP Router down. Standby now active…” 21
