Kommunikatsiooniteenuste arendus IRT 0080 Loeng 42010 Avo Ots

Kommunikatsiooniteenuste arendus IRT 0080 Loeng 4/2010 Avo Ots telekommunikatsiooni õppetool, TTÜ raadio ja sidetehnika inst. avots@lr. ttu. ee 1

ESTWIN • Operaatorite mittediskrimineeriv ligipääs võrgule, sh on tagatud uute operaatorite sisenemine mittediskrimineerival viisil • Loodav võrk ei tohi takistada uute tehnoloogiatele tuginevate teenuste pakkumist lõppklientidele, sh on kokku lepitud põhimõtted võrgu jätkusuutlikuks haldamiseks • Loodav võrk peab suurendama vaba turgu, mis omakorda tähendab elanikele paremaid teenuseid, soodsamaid hindu ja paremat teenuste kättesaadavust • Selgelt määratleda sekkumiskohad, kus turu toimimine ei taga infrastruktuuri vajalikke investeeringute tegemist operaatorite poolt 2

Projekt Est. WIN • Est. WIN projekti esimese etapi käigus ehitatakse välja baasvõrk magistraalvõrgu ja juurdepääsuvõrkude vahel. See on füüsiline optiliste kaablite võrk, mis tähendab kokku 6 640 km fiiberoptilisi kaableid. • Maksumus ~1, 5 miljardit + operaatorite panus ~4, 5 miljardit. 3

Eesmärk • Lairiba internetiühendust võimaldavate kaasaegsete fiiberoptiliste sideühenduste loomine asulateni, milleni seni fiiberoptilised võrgud ei ulatu 4

Est. WIN infra 6640 km fiiberoptilisi kaableid Üle 1400 erineva kaabli lõigu Üle 300 erineva projekti 5

Võrgustruktuuur 6

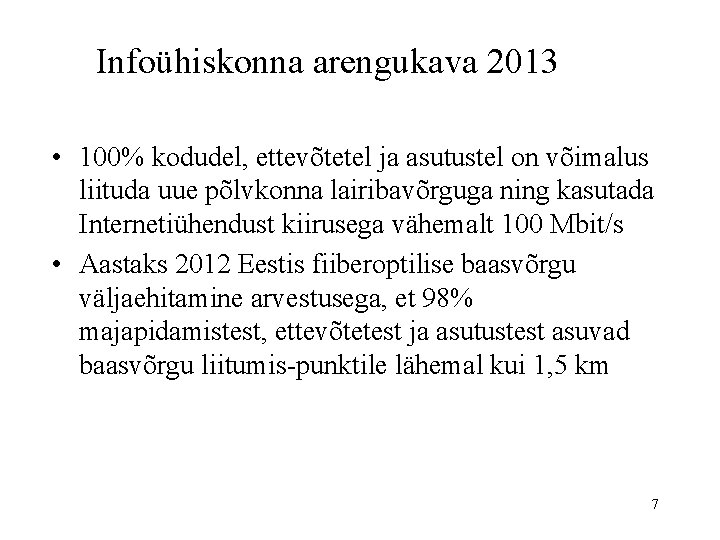

Infoühiskonna arengukava 2013 • 100% kodudel, ettevõtetel ja asutustel on võimalus liituda uue põlvkonna lairibavõrguga ning kasutada Internetiühendust kiirusega vähemalt 100 Mbit/s • Aastaks 2012 Eestis fiiberoptilise baasvõrgu väljaehitamine arvestusega, et 98% majapidamistest, ettevõtetest ja asutustest asuvad baasvõrgu liitumis punktile lähemal kui 1, 5 km 7

Kavandatavad tegevused Tulemus Üleeestilise lairiba Internetivõrgu rajamise meetmete koordineerimine. Riigi poolt on eri ametkondade, omavalitsuste ja mittetulundus ning erasektori koostöös ratsionaalselt ning kõikehõlmavalt ära kasutatud lairiba Internetivõrgu rajamise toetusvõimalused. Lairiba Internetiühenduste toetusmeetmete väljatöötamine ja rakendamine maaelu arengu kontekstis Maaelu arengule suunatud Euroopa Liidu finantsvahendeid kasutades on viidud lairibaühendused hajaasustuspiirkondades paiknevate asulateni. Lairiba Internetiühenduste toetusmeetmete väljatöötamine ja rakendamine regionaalarengu kontekstis Regionaalarengule suunatud Euroopa Liidu finantsvahendeid kasutades on realiseeritud lairibaühenduste saadavuse regionaalset erinevust likvideerivad projektid. Lairiba Internetiühenduste toetusmeetmete väljatöötamine ja rakendamine infoühiskonna arengu kontekstis Lairiba infrastruktuuri rajamisega seonduva administratiivkoormuse vähendamine Infoühiskonna arengule suunatud Euroopa Liidu finantsvahendeid kasutades on rajatud lairibaühendused üleeestilise lairibavõrgu toimimiseks vajalike oluliste sõlmpunktideni. Lairibaühenduste väljaehitamiseks vajalike kooskõlastuste ja lepete maht ning aeg on vähenenud. Lairiba infrastruktuuri rajamist Lairibaühenduste väljaehitamine on lihtsustunud tänu ühildamisele muu infrastruktuuri hõlbustava sünergia leidmine ja rajamisega (teed, elektri , vee ja kanalisatsiooni ning gaasitrassid, ametkondlik side). kasutamine seoses teiste infrastruktuuride rajamisega 8

Sideseanss 9

Session Initiation Protocol • Session Initiation Protocol (SIP) An IETF protocol for session establishment (RFC 3261): – Locate the other party – Negotiate what resources/media will be used in the session – Initiate & terminate the session • Media is transported on RTP and codecs are re used from other call signaling protocols such as H. 323 • Leverages Internet Protocols and Addressing • SIP is highly extensible – Example: Presence & event platforms 10

Protokollid 11

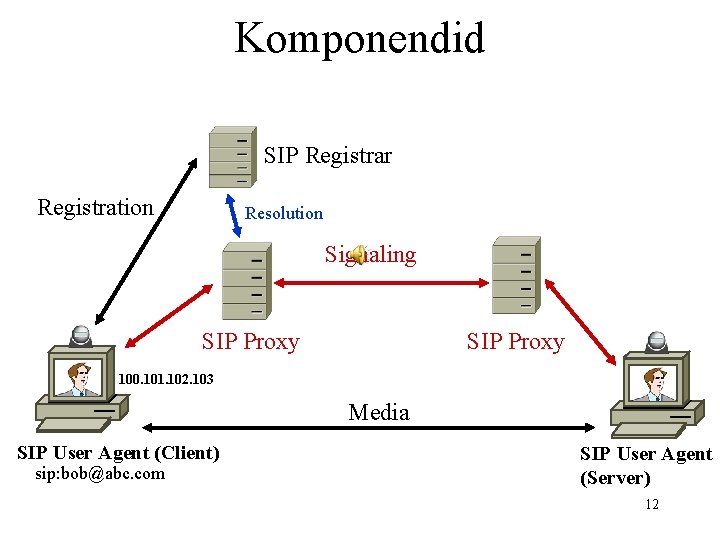

Komponendid SIP Registrar Registration Resolution Signaling SIP Proxy 100. 101. 102. 103 Media SIP User Agent (Client) sip: bob@abc. com SIP User Agent (Server) 12

Ühendus Proxy Hop 2 Hop 3 Hop 1 Company. A. com Company. B. com Media Stream – Direct Path sip: mike@Company. A. com sip: bob@Company. B. com Session Management (TCP/UDP) Media (RTP over UDP) 13

Ühenduse loomine • Client - originates message • Server - responds to or forwards message SIP User Agent Client INVITE sip: bob@acme. com SIP User Agent Server 200 OK ACK Media Stream BYE 200 OK 14

SIP responses • • 1 xx Informational (e. g. 100 Trying, 180 Ringing) 2 xx Successful (e. g. 200 OK, 202 Accepted) 3 xx Redirection (e. g. 302 Moved Temporarily) 4 xx Request Failure (e. g. 404 Not Found, 482 Loop Detected) • 5 xx Server Failure (e. g. 501 Not Implemented) • 6 xx Global Failure (e. g. 603 Decline) 15

Proxy SIP Registrar 3: fred@comp 2. com ? User Agent Client 4: fred@10. 1. 1. 8 User Agent Server 1: INVITE fred@comp 2. com 5: INVITE fred@10. 1. 1. 8 2: 100/Trying comp 2. com 6: 100/Trying 8: 180/Ringing 7: 180/Ringing fred@comp 2. com 9: 200/OK 10: 200/OK 11: ACK fred@hr. comp 2. com 16

Sõnumid Request Method INVITE sip: User. A@acme. com Response Status SIP/2. 0 200 OK Via: SIP/2. 0/UDP proxy. acme. com: 5060 From: User. A <sip: User. A@acme. com> To: User. B <sip: User. B@acme. com> Call-ID: 123456000@acme. com CSeq: 1 INVITE Subject: Meeting Today Contact: sip: User. A@100. 101. 102. 103 Content-Type: application/sdp Content-Length: 147 Via: SIP/2. 0/UDP proxy. acme. com: 5060 From: User. A <sip: User. A@acme. com> To: User. B <sip: User. B@acme. com> Call-ID: 123456000@acme. com CSeq: 1 INVITE Subject: Meeting Today Contact: sip: User. B@100. 111. 112. 113 Content-Type: application/sdp Content-Length: 134 v=0 o=User. A 2890844526 IN IP 4 acme. com s=Example Session SDP c=IN IP 4 100. 101. 102. 103 m=audio 49172 RTP/AVP 0 a=rtpmap 0: PCMU/8000 v=0 o=User. B 2890844527 IN IP 4 acme. com s=Example Session SDP c=IN IP 4 100. 111. 112. 113 m=audio 3456 RTP/AVP 0 a=rtpmap 0: PCMU/8000 17

RTP • Real time Transport Protocol (RTP) is used to transport real time data, such as voice or video. – “Unreliable” protocol built on top of the UDP protocol that does not guarantee delivery of packets, but which has little overhead. • The Real time Transport Control Protocol – Used to report on the performance of a particular RTP transport session. – Delivers information such as the number of packets transmitted and received, the round trip delay, jitter delay, etc. that are used to measure Quality of Service in the IP network. • Qo. S Constraints – Latency – 150 msec maximum – Jitter – 30 msec maximum – Packet Loss – 1% maximum 18

Lõpulingid (4) http: //www. cs. columbia. edu/~hgs/ http: //www. aqsacomna. com/us/articles/LIIPW hite. Paperv 21. pdf 19
