Koloseni pribor Koloseni pribor se deli prema funkciji
Kolosečni pribor
Kolosečni pribor: se deli , prema funkciji koju ima u koloseku: Pričvrsni pribor (vezuje šinu za prag) Spojni pribor (medjusobno povezuje dve šine) Dopunski pribor (ojačanje kolosečne rešetke, sprave protiv “putovanja šina “ i sprave protiv bočnog pomeranja pragova
Pored toga što kolosečni pribor treba da zadovolji navedene f-je od njega se zahteva i to : Da bude što lakši Da je sastavljen iz što manjeg broja elemenata Ako je moguće da rad bude mehanizovan Da se isti elementi mogu koristiti za kolosek sa drvenim i betonskim pragovima Da se svi elementi mogu proizvesti u domaćim fabrikama Da je što niže cene
Pričvrsni kolosečni pribor U našoj zemlji se koristi kruti kolosečni pričvrsni pribor tipa “K” Pogodan je za primenu u dugom šinskom traku , na drvenim i betonskim pragovima
Ovaj pribor je indirektan način vezivanja šine za prag: pričvršćivanje podložne ploče tirfonima nezavisno je od pričvršćivanja šine za podložnu ploču
Podložna ploča omogućava rasprostiranje pritisaka sa šina na pragove , a u krivinama povećava otpor bočnim silama
kruti kolosečni pričvrsni pribor tipa “K” prednosti mane Pored navedenog prednost je i mogućnost zamene svakog sastavnog elementa Velika težina 24 kg čelika po jednom drvenom pragu
Postojbina pričvrsnog pribora tipa “K” je Nemačka Iako je kruti sistem veza da bi bio pogodan za veće brzine dopunjuje se elastičnim elementima
Podložna ploča Omogućuje rasprostiranje pritisaka od šine na veću površinu praga Ravne Sa nagibom Danas: Rebraste podložne ploče sa dva rebra
Rebrasta podložna ploča Rebro obuhvata pričvrsna pločica kroz koju prolazi vijak
Rebrasta podložna pločica pričvršćena je za prag pomoću 4 TIRFONA (na betonskim pragovima 2 tirfona)
Podložna ploča je najskuplji i najteži deo pribora
Pragovi
Pragovi prenose opterećenja na zastor i podlogu na velikoj površini pragovi drveni betonski
Drveni pragovi Drvo za pragove treba da je Zdravo Otporno na pritisak(gnječenje) Otporno na mehaničko razaranje i truljenje -Najčešće se koriste hrast , bukva i bor
Kada se drvo iseče suši se u vitlovima na kamenoj ili betonskoj podlozi (100 do 150 komada u vitlu). Dobro prosušeno drvo (do 22 % vlage )se impregniše. Stovarište za impregnaciju se nalazi na suvom zemljištu , dobro odvodnjenom i sa obezbedjenim strujanjem vazduha
Hemijska sredstva koja se koriste za impregnaciju pragova , dele se na topljive i netopljive u vodi , a prema poreklu mogu biti: Mineralnog porekla Organskog porekla Smese org. i neorg. antiseptika Po završetku impregnacije , pragovi se ne ugradjuju odmah u kolosek , jer je drvo razmekšano , već se , zaštićene od vremenskih uticaja , ostavljaju na slagalištu da impregnaciono sredstvo prodre u drvo

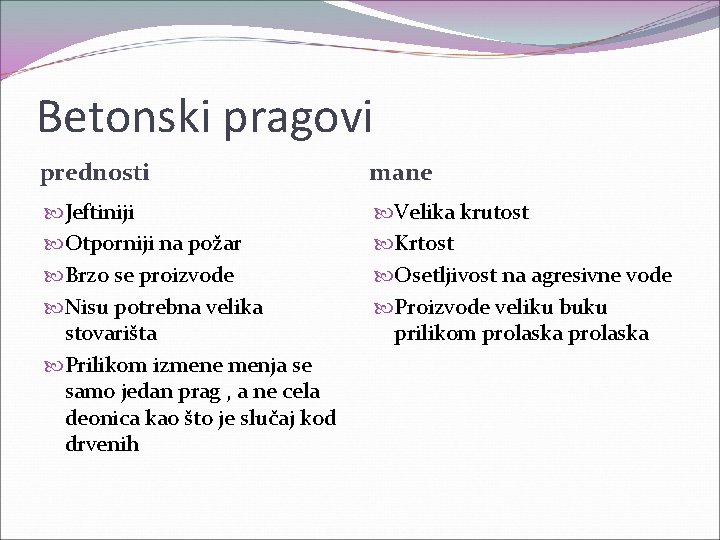

Betonski pragovi prednosti mane Jeftiniji Otporniji na požar Brzo se proizvode Nisu potrebna velika stovarišta Prilikom izmene menja se samo jedan prag , a ne cela deonica kao što je slučaj kod drvenih Velika krutost Krtost Osetljivost na agresivne vode Proizvode veliku buku prilikom prolaska

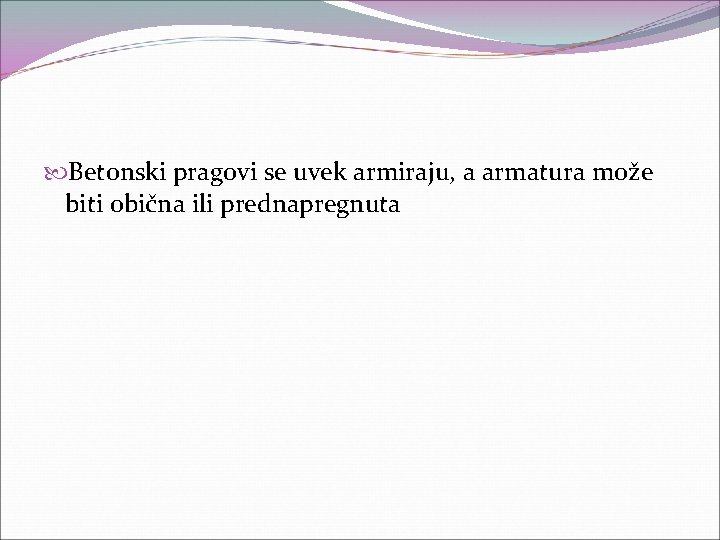

Betonski pragovi se uvek armiraju, a armatura može biti obična ili prednapregnuta
