UŽITÍ ZOBRAZOVACÍ ROVNICE A VZTAHŮ PRO PŘÍČNÉ ZVĚTŠENÍ V PŘÍKLADECH
OPAKOVÁNÍ VZTAHŮ A KONVENCÍ
OPAKOVÁNÍ VZTAHŮ A KONVENCÍ ZOBRAZOVACÍ ROVNICE:
OPAKOVÁNÍ VZTAHŮ A KONVENCÍ ZOBRAZOVACÍ ROVNICE: f ohnisková vzdálenost zrcadla f > 0 dutá zrcadla f > 0 vypuklá zrcadla
OPAKOVÁNÍ VZTAHŮ A KONVENCÍ ZOBRAZOVACÍ ROVNICE: a vzdálenost předmětu od vrcholu zrcadla a > 0 (je-li předmět před zrcadlící plochou)
OPAKOVÁNÍ VZTAHŮ A KONVENCÍ ZOBRAZOVACÍ ROVNICE: a´ vzdálenost obrazu od vrcholu zrcadla a´ > 0 obraz je před zrcadlící plochou, skutečný obr. a´ < 0 obraz je za zrcadlící plochou, zdánlivý obr.
OPAKOVÁNÍ VZTAHŮ A KONVENCÍ PŘÍČNÉ ZVĚTŠENÍ:
OPAKOVÁNÍ VZTAHŮ A KONVENCÍ PŘÍČNÉ ZVĚTŠENÍ: y … velikost předmětu, y > 0 při orientaci nad osu y < 0 při orientaci pod osu y´ … velikost obrazu, y´ > 0 při orientaci nad osu y´ < 0 při orientaci pod osu
OPAKOVÁNÍ VZTAHŮ A KONVENCÍ PŘÍČNÉ ZVĚTŠENÍ: a … vzdálenost předmětu, a > 0 před zrcadlem
OPAKOVÁNÍ VZTAHŮ A KONVENCÍ PŘÍČNÉ ZVĚTŠENÍ: a … vzdálenost předmětu, a > 0 před zrcadlem a´ … vzdálenost obrazu, a´ > 0 před zrcadlem a´ < 0 za zrcadlem
OPAKOVÁNÍ VZTAHŮ A KONVENCÍ PŘÍČNÉ ZVĚTŠENÍ: f ohnisková vzdálenost zrcadla f > 0 dutá zrcadla f > 0 vypuklá zrcadla

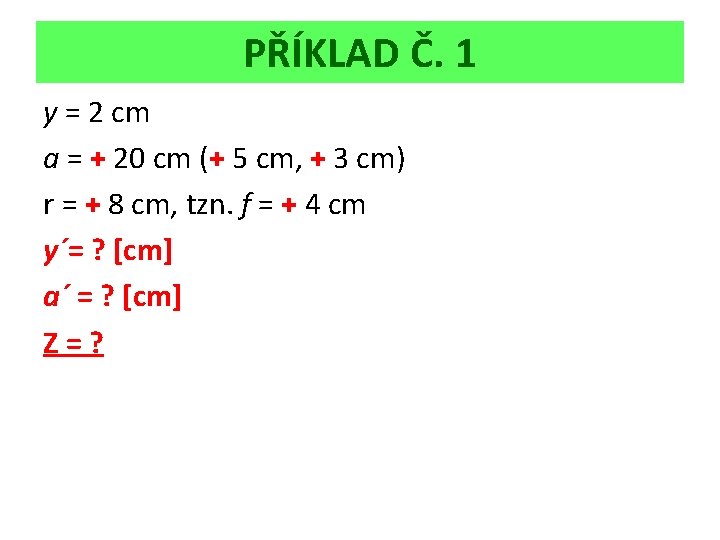

PŘÍKLAD Č. 1 Předmět o velikosti 2 cm se nachází ve vzdálenosti a) 20 cm b) 5 cm c) 3 cm před dutým zrcadlem o poloměru křivosti 8 cm. Výpočtem urči ve všech variantách velikost obrazu, jeho pozici a typ obrazu.
PŘÍKLAD Č. 1 y = 2 cm a = + 20 cm (+ 5 cm, + 3 cm) r = + 8 cm, tzn. f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?

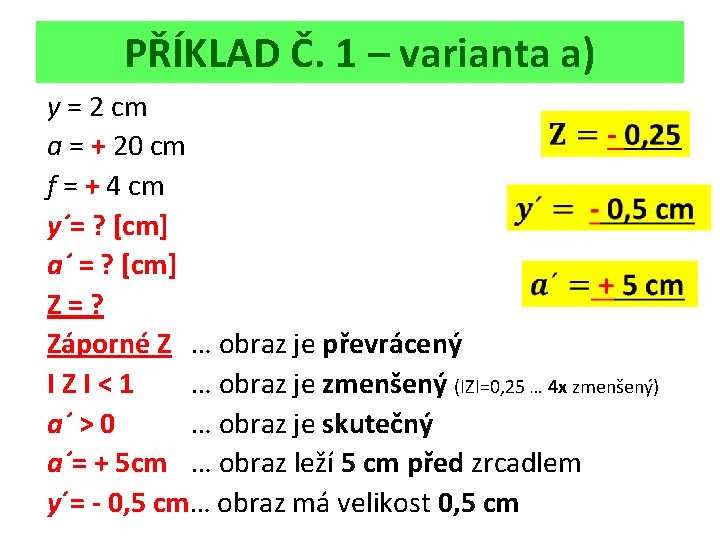

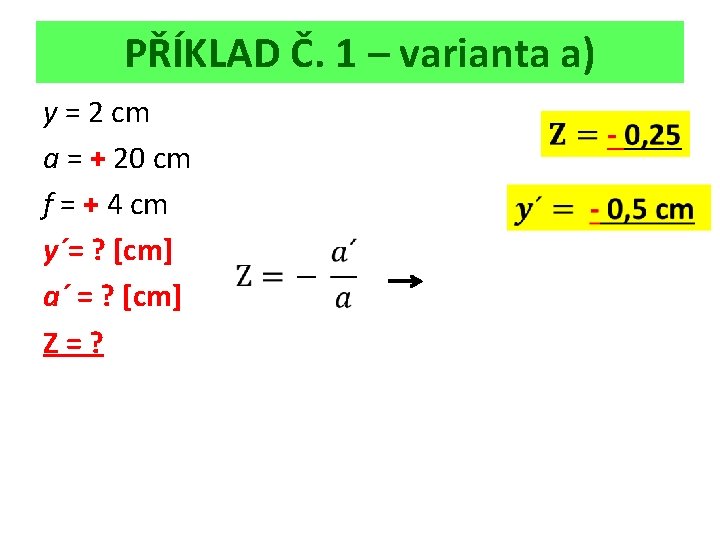

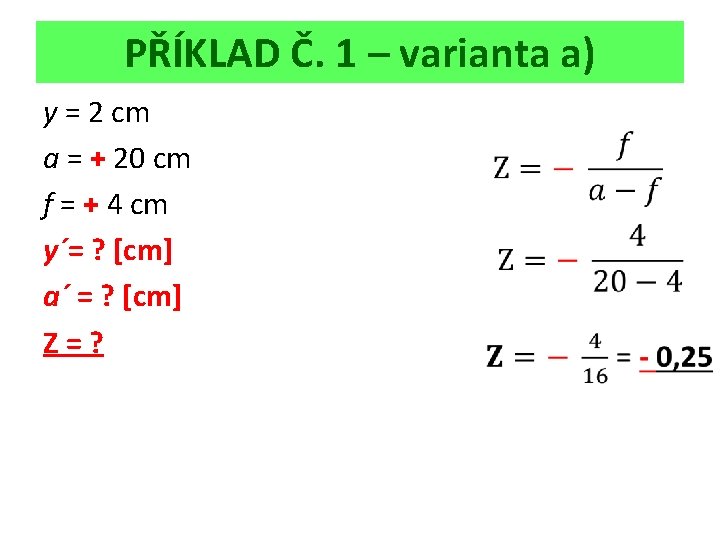

PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?

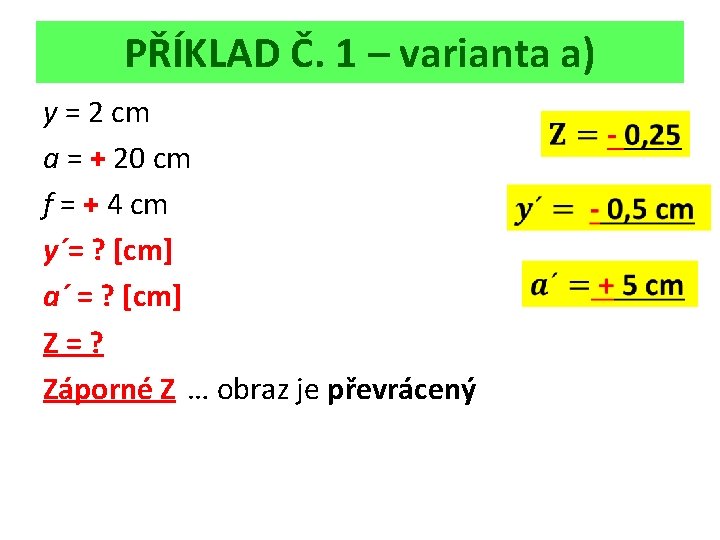

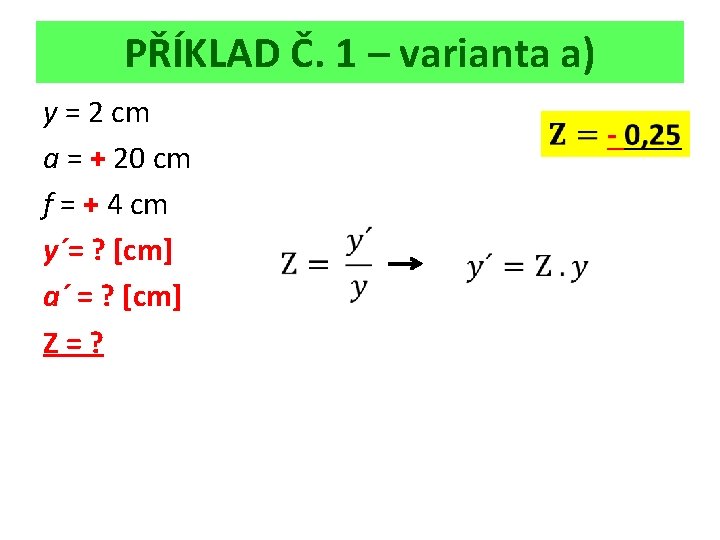

PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z … obraz je převrácený
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z … obraz je převrácený IZI<1 … obraz je zmenšený
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z … obraz je převrácený IZI<1 … obraz je zmenšený (IZI=0, 25 … 4 x zmenšený)
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z … obraz je převrácený IZI<1 … obraz je zmenšený (IZI=0, 25 … 4 x zmenšený) a´ > 0 … obraz je skutečný
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z … obraz je převrácený IZI<1 … obraz je zmenšený (IZI=0, 25 … 4 x zmenšený) a´ > 0 … obraz je skutečný a´= + 5 cm … obraz leží 5 cm před zrcadlem
PŘÍKLAD Č. 1 – varianta a) y = 2 cm a = + 20 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z … obraz je převrácený IZI<1 … obraz je zmenšený (IZI=0, 25 … 4 x zmenšený) a´ > 0 … obraz je skutečný a´= + 5 cm … obraz leží 5 cm před zrcadlem y´= - 0, 5 cm… obraz má velikost 0, 5 cm

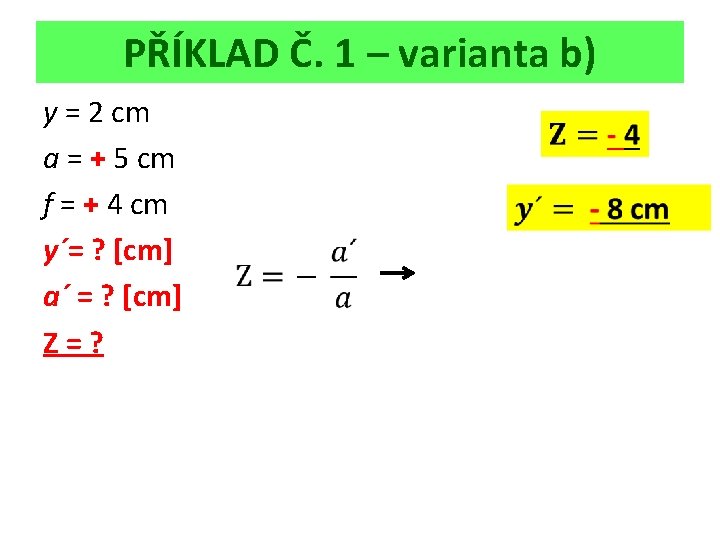

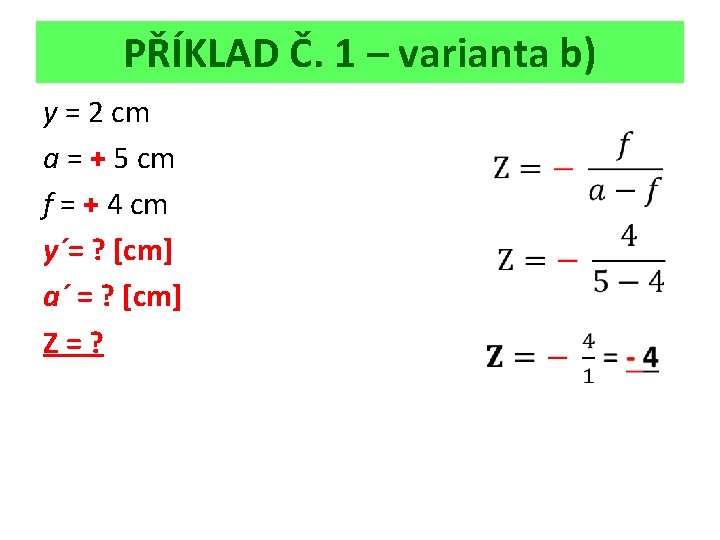

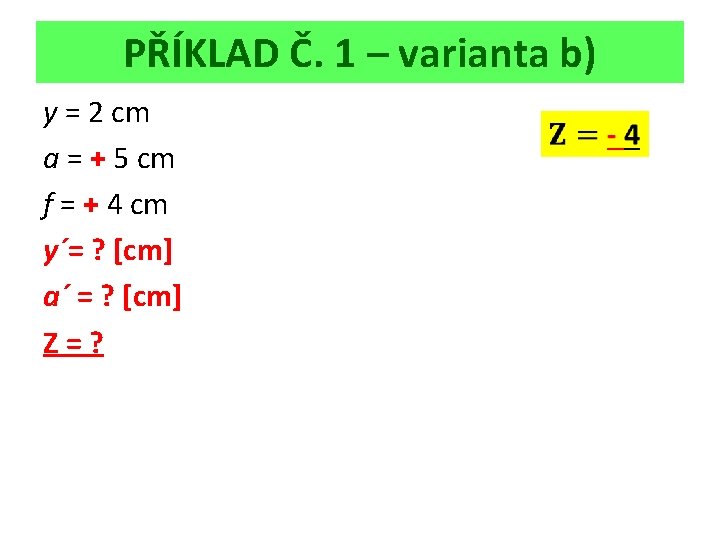

PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?

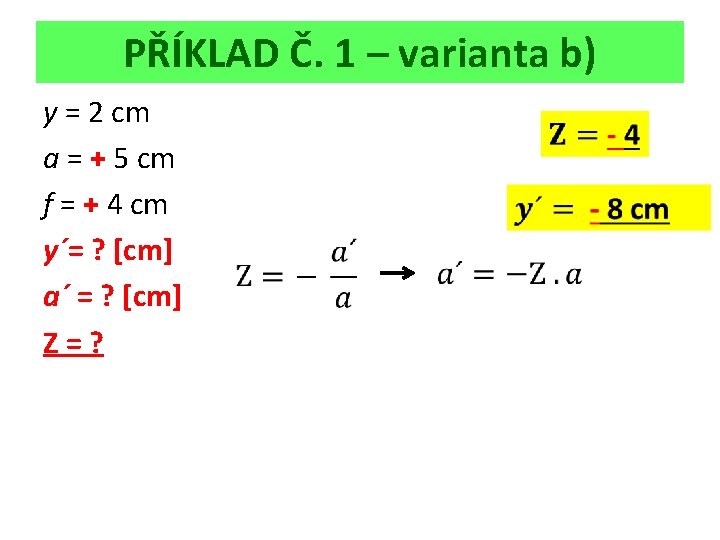

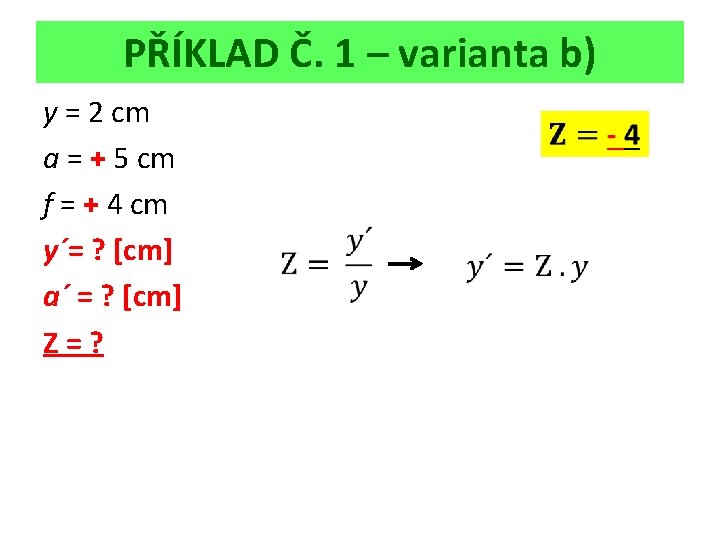

PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z … obraz je převrácený
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z … obraz je převrácený IZI>1 … obraz je zvětšený (IZI=4 … 4 x zvětšený)
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z … obraz je převrácený IZI>1 … obraz je zvětšený (IZI=4 … 4 x zvětšený) a´ > 0 … obraz je skutečný
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z IZI>1 a´ > 0 a´= + 20 cm … obraz je převrácený … obraz je zvětšený (IZI=4 … 4 x zvětšený) … obraz je skutečný … obraz leží 20 cm před zrcadlem
PŘÍKLAD Č. 1 – varianta b) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Záporné Z IZI>1 a´ > 0 a´= + 20 cm y´= - 8 cm … obraz je převrácený … obraz je zvětšený (IZI=4 … 4 x zvětšený) … obraz je skutečný … obraz leží 20 cm před zrcadlem … obraz má velikost 8 cm

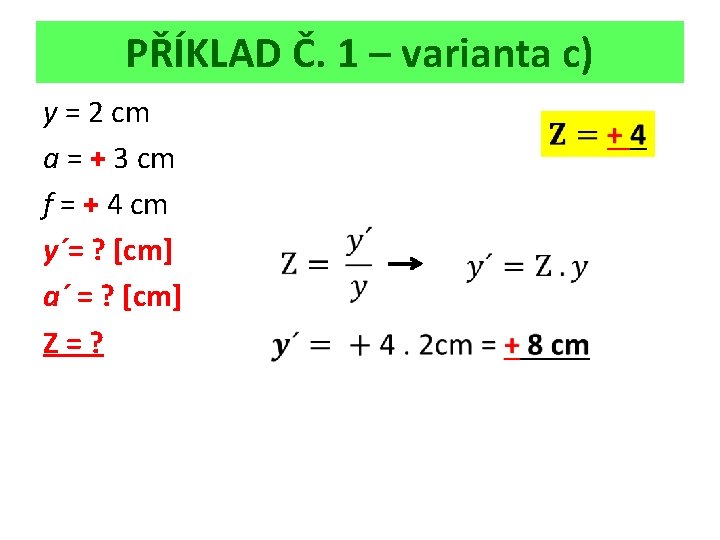

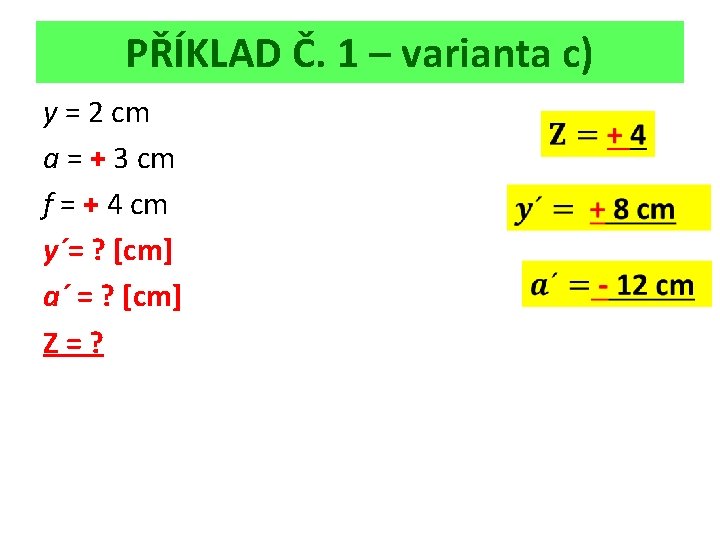

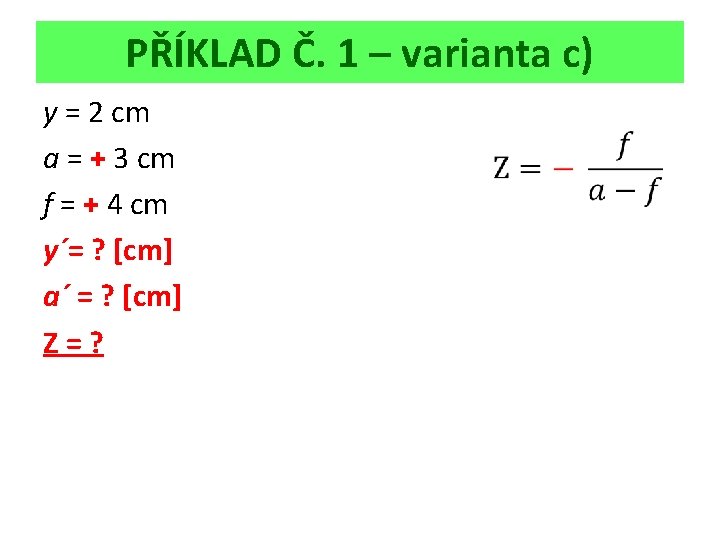

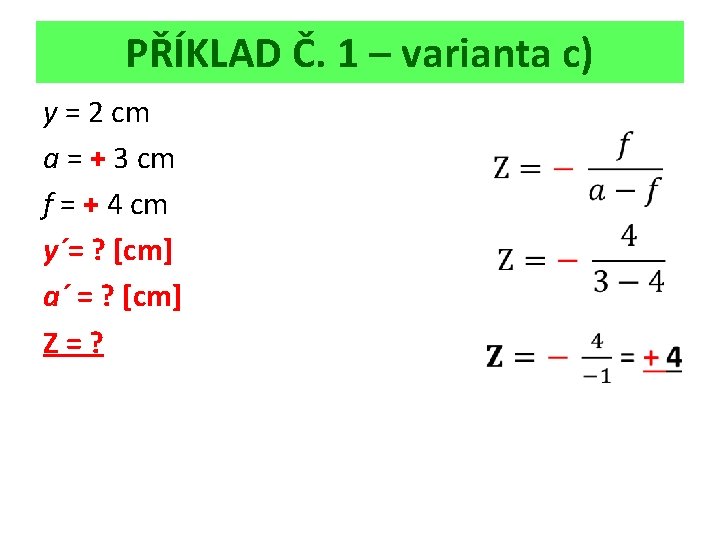

PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=?

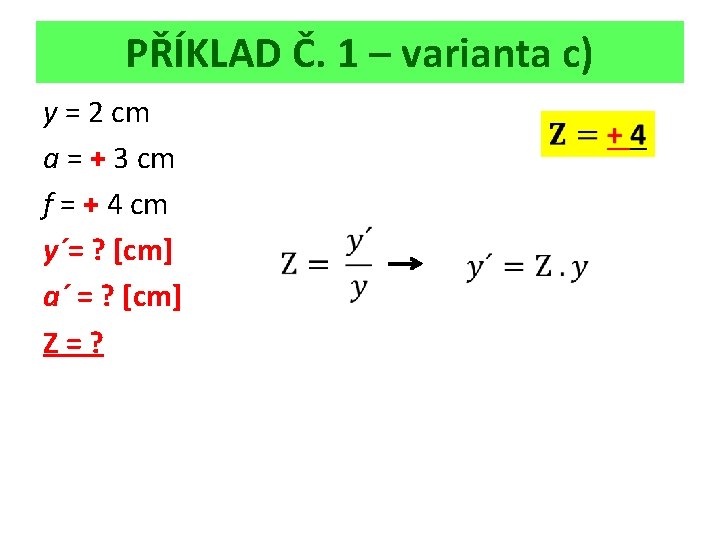

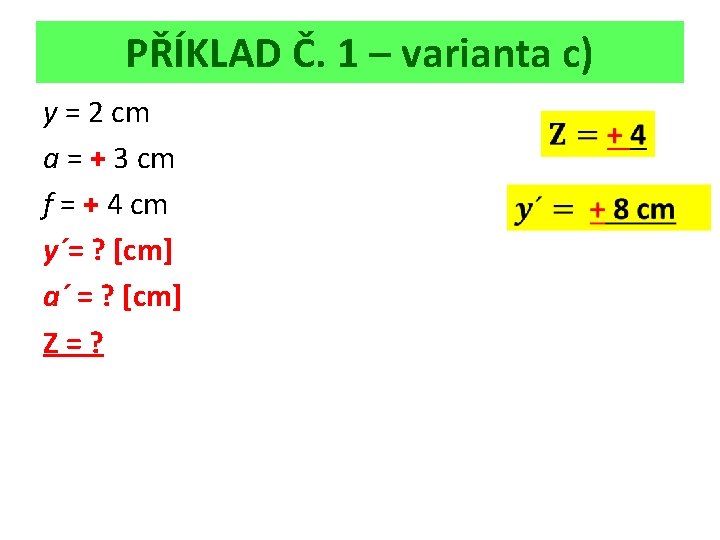

PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 3 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Kladné Z … obraz je vzpřímený
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Kladné Z IZI>1 … obraz je vzpřímený … obraz je zvětšený (IZI=4 … 4 x zvětšený)
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Kladné Z IZI>1 a´ < 0 … obraz je vzpřímený … obraz je zvětšený (IZI=4 … 4 x zvětšený) … obraz je neskutečný
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Kladné Z IZI>1 a´ < 0 a´= - 12 cm … obraz je vzpřímený … obraz je zvětšený (IZI=4 … 4 x zvětšený) … obraz je neskutečný … obraz leží 12 cm za zrcadlem
PŘÍKLAD Č. 1 – varianta c) y = 2 cm a = + 5 cm f = + 4 cm y´= ? [cm] a´ = ? [cm] Z=? Kladné Z IZI>1 a´ < 0 a´= - 12 cm y´= + 8 cm … obraz je vzpřímený … obraz je zvětšený (IZI=4 … 4 x zvětšený) … obraz je neskutečný … obraz leží 12 cm za zrcadlem … obraz má velikost 8 cm
PŘÍKLAD Č. 2

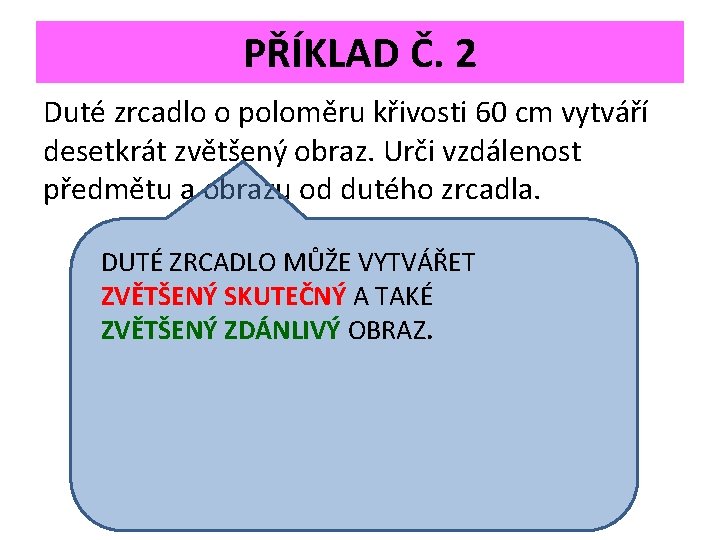

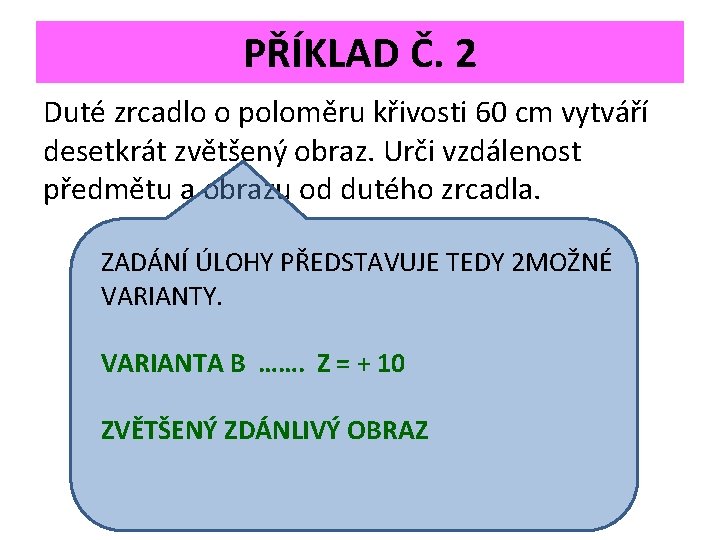

PŘÍKLAD Č. 2 Duté zrcadlo o poloměru křivosti 60 cm vytváří desetkrát zvětšený obraz. Urči vzdálenost předmětu a obrazu od dutého zrcadla.
PŘÍKLAD Č. 2 Duté zrcadlo o poloměru křivosti 60 cm vytváří desetkrát zvětšený obraz. Urči vzdálenost předmětu a obrazu od dutého zrcadla. DUTÉ ZRCADLO MŮŽE VYTVÁŘET ZVĚTŠENÝ SKUTEČNÝ A TAKÉ ZVĚTŠENÝ ZDÁNLIVÝ OBRAZ.
PŘÍKLAD Č. 2 Duté zrcadlo o poloměru křivosti 60 cm vytváří desetkrát zvětšený obraz. Urči vzdálenost předmětu a obrazu od dutého zrcadla. DUTÉ ZRCADLO MŮŽE VYTVÁŘET ZVĚTŠENÝ SKUTEČNÝ A TAKÉ ZVĚTŠENÝ ZDÁNLIVÝ OBRAZ. POKUD JE OBRAZ ZVĚTŠENÝ A SKUTEČNÝ, JE URČITĚ PŘEVRÁCENÝ, TEDY Z = - 10
PŘÍKLAD Č. 2 Duté zrcadlo o poloměru křivosti 60 cm vytváří desetkrát zvětšený obraz. Urči vzdálenost předmětu a obrazu od dutého zrcadla. DUTÉ ZRCADLO MŮŽE VYTVÁŘET ZVĚTŠENÝ SKUTEČNÝ A TAKÉ ZVĚTŠENÝ ZDÁNLIVÝ OBRAZ. POKUD JE OBRAZ ZVĚTŠENÝ A SKUTEČNÝ, JE URČITĚ PŘEVRÁCENÝ, TEDY Z = - 10 POKUD JE OBRAZ ZVĚTŠENÝ A ZDÁNLIVÝ, JE URČITĚ VZPŘÍMENÝ, TEDY Z = + 10
PŘÍKLAD Č. 2 Duté zrcadlo o poloměru křivosti 60 cm vytváří desetkrát zvětšený obraz. Urči vzdálenost předmětu a obrazu od dutého zrcadla. ZADÁNÍ ÚLOHY PŘEDSTAVUJE TEDY 2 MOŽNÉ VARIANTY.
PŘÍKLAD Č. 2 Duté zrcadlo o poloměru křivosti 60 cm vytváří desetkrát zvětšený obraz. Urči vzdálenost předmětu a obrazu od dutého zrcadla. ZADÁNÍ ÚLOHY PŘEDSTAVUJE TEDY 2 MOŽNÉ VARIANTY. VARIANTA A ……. Z = - 10 ZVĚTŠENÝ SKUTEČNÝ OBRAZ
PŘÍKLAD Č. 2 Duté zrcadlo o poloměru křivosti 60 cm vytváří desetkrát zvětšený obraz. Urči vzdálenost předmětu a obrazu od dutého zrcadla. ZADÁNÍ ÚLOHY PŘEDSTAVUJE TEDY 2 MOŽNÉ VARIANTY. VARIANTA B ……. Z = + 10 ZVĚTŠENÝ ZDÁNLIVÝ OBRAZ

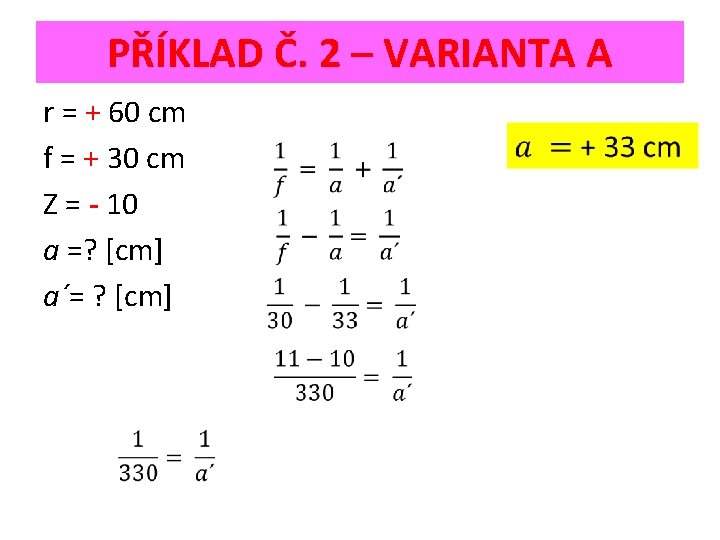

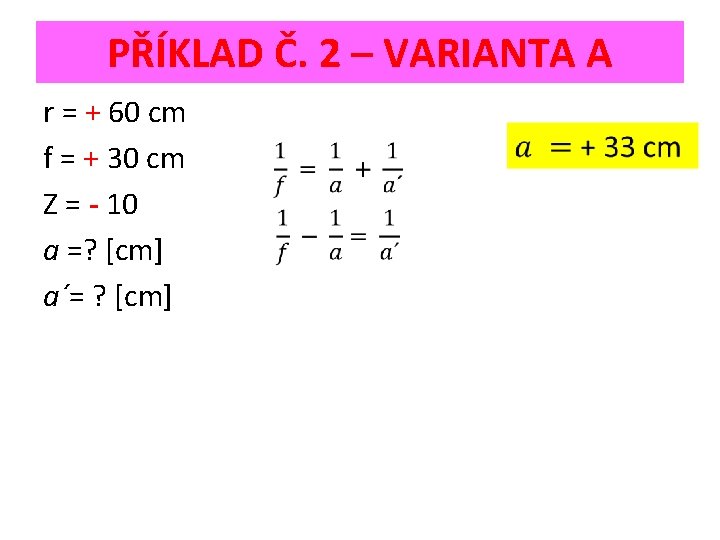

PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA A r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm]

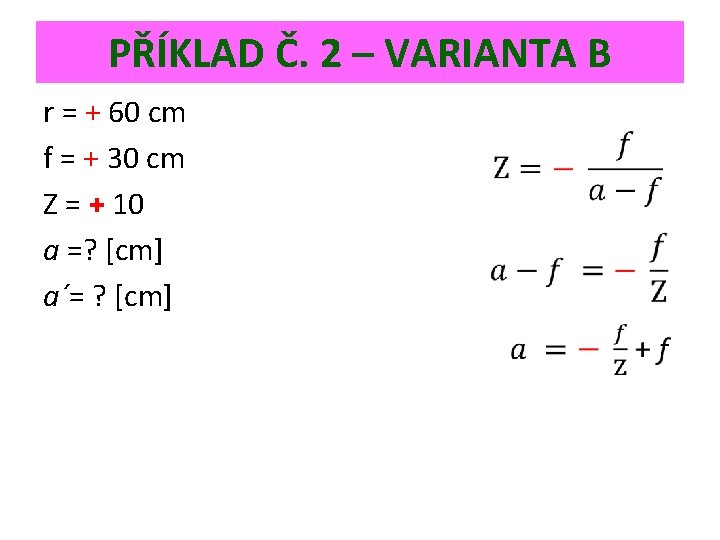

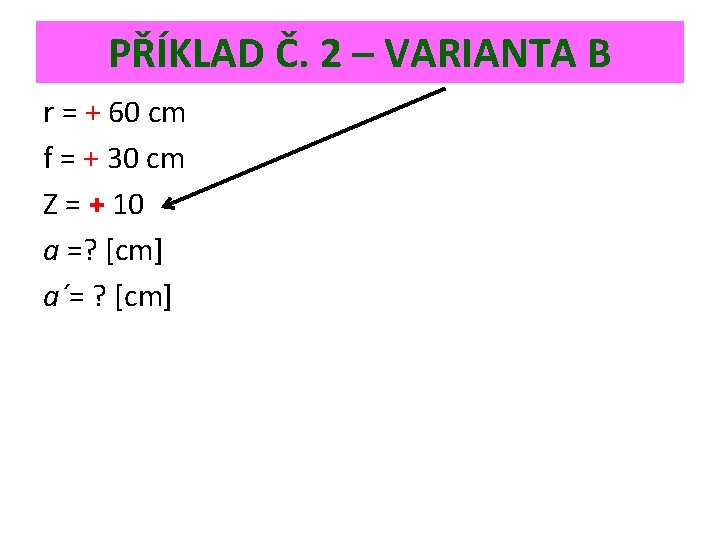

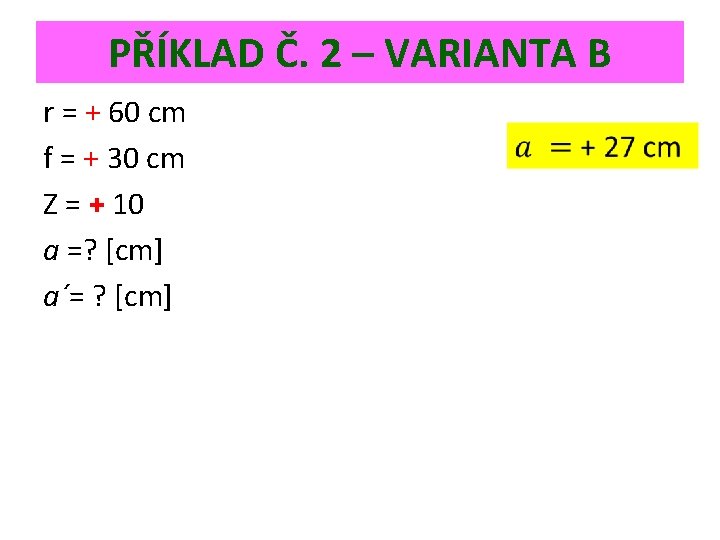

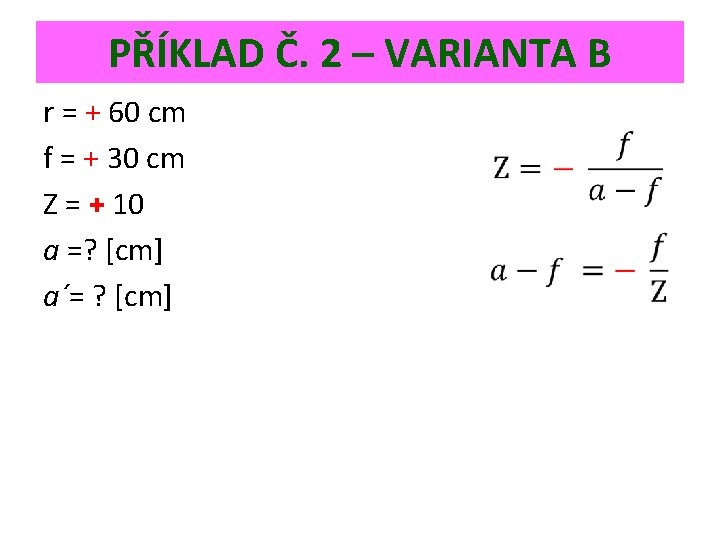

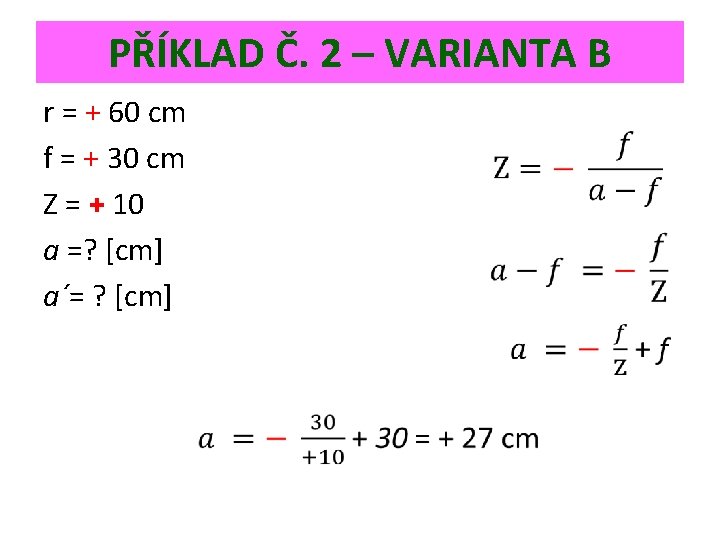

PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 – VARIANTA B r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 2 - SHRNUTÍ VARIANTA A VARIANTA B r = + 60 cm f = + 30 cm Z = - 10 a =? [cm] a´= ? [cm] r = + 60 cm f = + 30 cm Z = + 10 a =? [cm] a´= ? [cm]
PŘÍKLAD Č. 3 – domácí úkol Předmět o velikosti 2 cm se nachází ve vzdálenosti a) 20 cm b) 5 cm c) 3 cm před vypuklým zrcadlem o poloměru křivosti 8 cm. Výpočtem urči ve všech variantách velikost obrazu, jeho pozici a typ obrazu.
