ŠKOLA: Gymnázium, Tanvald, Školní 305, příspěvková organizace ČÍSLO PROJEKTU: CZ. 1. 07/1. 5. 00/34. 0434 NÁZEV PROJEKTU: Šablony – Gymnázium Tanvald ČÍSLO ŠABLONY: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT AUTOR: Mgr. Iva Herrmannová TEMATICKÁ OBLAST: Molekulová fyzika a termika NÁZEV DUMu: Přenos vnitřní energie POŘADOVÉ ČÍSLO DUMu: 11 KÓD DUMu: IH_MOL_FYZ_11 DATUM TVORBY: 18. 11. 2012 ANOTACE (ROČNÍK): Prezentace určená pro 2. ročník a sextu gymnázia. Vysvětluje způsoby přenosu vnitřní energie z místa na místo. Učivo by mělo být známo již ze základní školy, proto je načítání snímků s dalšími informacemi postupné, aby měli studenti možnost další informace z návodných otázek a ilustrací sami odhadnout. Na závěr jsou připojeny problémové otázky¨vážící se k tématu, učitel může správné odpovědi ocenit známkou za aktivitu v hodině. Závěrečné opakování by mělo posloužit ke zdůraznění nejdůležitějších poznatků probíraného učiva. METODICKÝ POKYN: Vhodnými demonstračními pokusy na vedení tepla a proudění obohatit tuto prezentaci.

PŘENOS VNITŘNÍ ENERGIE

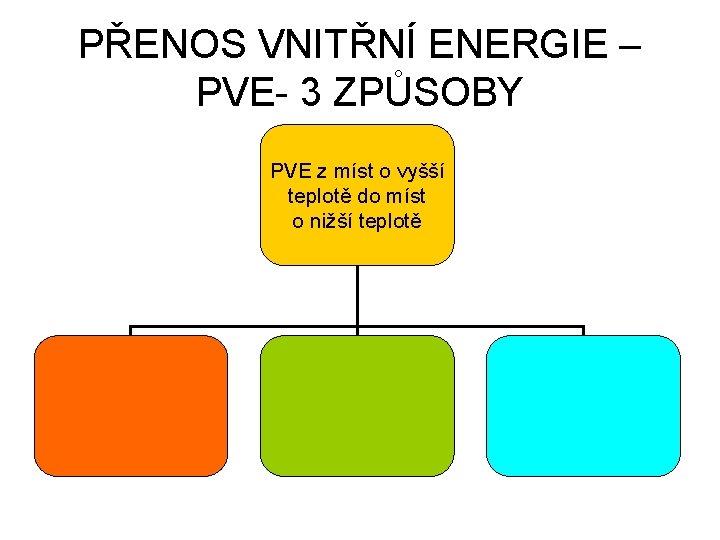

PŘENOS VNITŘNÍ ENERGIE – PVE- 3 ZPŮSOBY PVE z míst o vyšší teplotě do míst o nižší teplotě

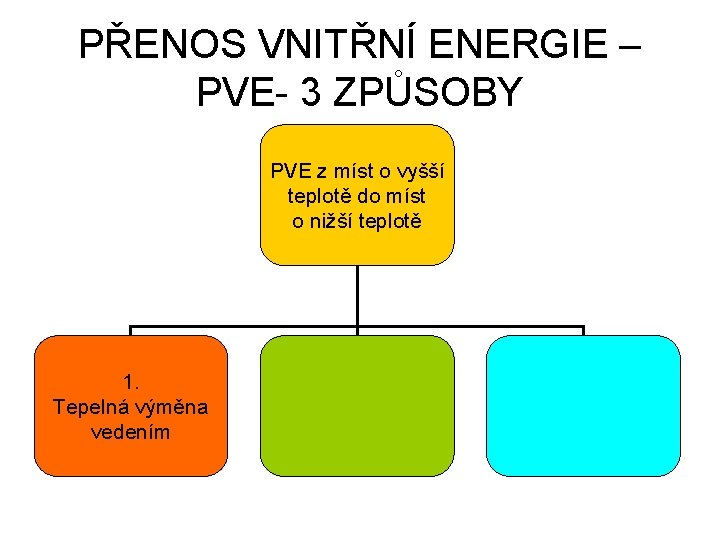

PŘENOS VNITŘNÍ ENERGIE – PVE- 3 ZPŮSOBY PVE z míst o vyšší teplotě do míst o nižší teplotě 1. Tepelná výměna vedením

PŘENOS VNITŘNÍ ENERGIE – PVE- 3 ZPŮSOBY PVE z míst o vyšší teplotě do míst o nižší teplotě 1. Tepelná výměna vedením 2. Tepelná výměna zářením

PŘENOS VNITŘNÍ ENERGIE – PVE- 3 ZPŮSOBY PVE z míst o vyšší teplotě do míst o nižší teplotě 1. Tepelná výměna vedením 2. Tepelná výměna zářením 3. Přenos vnitřní energie prouděním

TEPELNÁ VÝMĚNA VEDENÍM

TEPELNÁ VÝMĚNA VEDENÍM

TEPELNÁ VÝMĚNA VEDENÍM

TEPELNÁ VÝMĚNA VEDENÍM • Zahříváme-li jeden konec tyče, pozorujeme ……

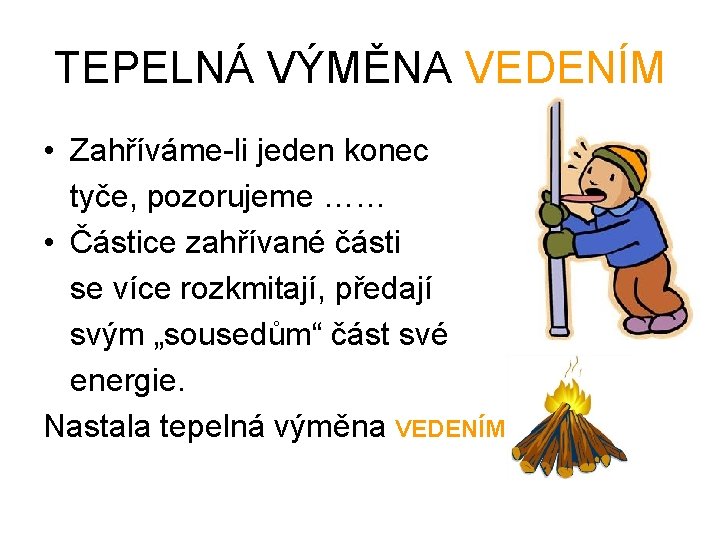

TEPELNÁ VÝMĚNA VEDENÍM • Zahříváme-li jeden konec tyče, pozorujeme …… • Částice zahřívané části se více rozkmitají, předají svým „sousedům“ část své energie.

TEPELNÁ VÝMĚNA VEDENÍM • Zahříváme-li jeden konec tyče, pozorujeme …… • Částice zahřívané části se více rozkmitají, předají svým „sousedům“ část své energie. Nastala tepelná výměna VEDENÍM

TEPELNÁ VÝMĚNA VEDENÍM • DOBRÁ TEPELNÁ VODIVOST: • ŠPATNÁ TEPELNÁ VODIVOST:

TEPELNÁ VÝMĚNA VEDENÍM • DOBRÁ TEPELNÁ VODIVOST: kovy • ŠPATNÁ TEPELNÁ VODIVOST: voda, plyny, vakuum

TEPELNÁ VÝMĚNA VEDENÍM • DOBRÁ TEPELNÁ • ŠPATNÁ TEPELNÁ VODIVOST: kovy voda, plyny, vakuum • VYUŽITÍ: kovová chladící tělesa v ledničkách chladící kovové desky u polovodičových součástek

TEPELNÁ VÝMĚNA VEDENÍM • DOBRÁ TEPELNÁ • ŠPATNÁ TEPELNÁ VODIVOST: kovy voda, plyny, vakuum • VYUŽITÍ: • VYUŽITÍ v tepelné izolaci: kovová chladící tělesa v ledničkách peří, textilie, kožich, chladící kovové desky skelná vata, duté cihly u polovodičových dvojitá vakuová okna součástek

TEPELNÁ VÝMĚNA ZÁŘENÍM

TEPELNÁ VÝMĚNA ZÁŘENÍM • Těleso 1 ( Slunce, infrazářič, horká kamna, … ) vyzařuje tepelné záření

TEPELNÁ VÝMĚNA ZÁŘENÍM • Těleso 1 ( Slunce, infrazářič, horká kamna, … ) vyzařuje tepelné záření • Těleso 2 ( Země, člověk, písek, …. ) pohlcuje tepelné záření

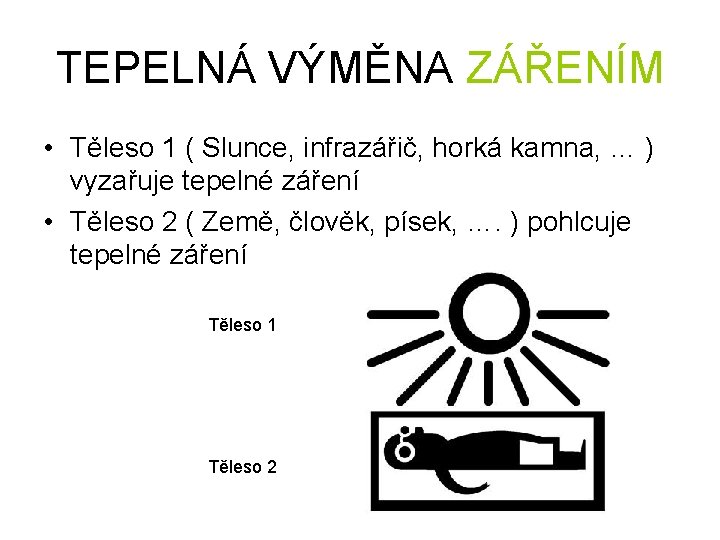

TEPELNÁ VÝMĚNA ZÁŘENÍM • Těleso 1 ( Slunce, infrazářič, horká kamna, … ) vyzařuje tepelné záření • Těleso 2 ( Země, člověk, písek, …. ) pohlcuje tepelné záření Těleso 1 Těleso 2

TEPELNÁ VÝMĚNA ZÁŘENÍM • Těleso 1 sníží při vysílání záření svoji vnitřní energii • Těleso 2 zvýší při pohlcení záření svoji vnitřní energii Těleso 1 Těleso 2

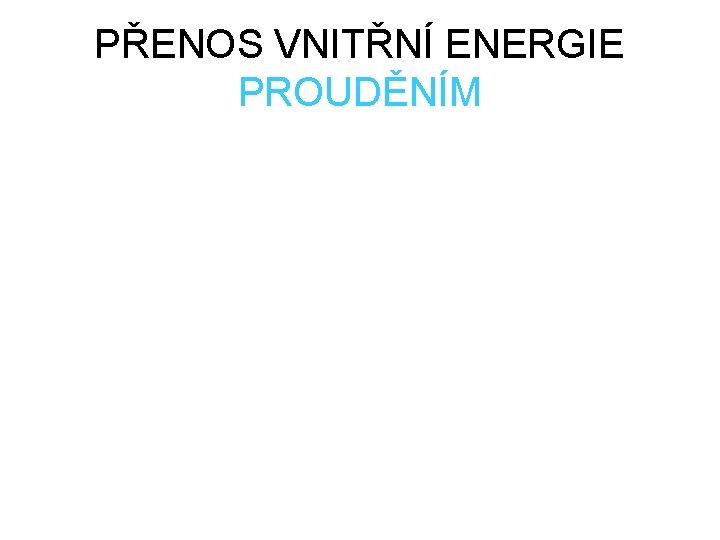

PŘENOS VNITŘNÍ ENERGIE PROUDĚNÍM

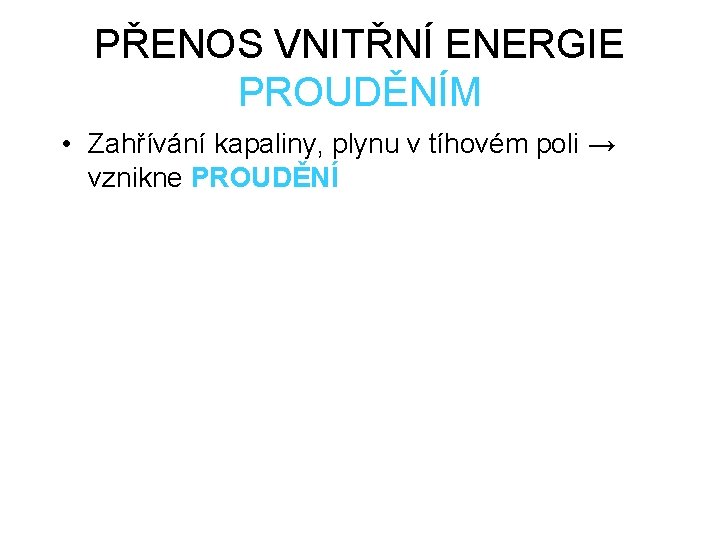

PŘENOS VNITŘNÍ ENERGIE PROUDĚNÍM • Zahřívání kapaliny, plynu v tíhovém poli → vznikne PROUDĚNÍ

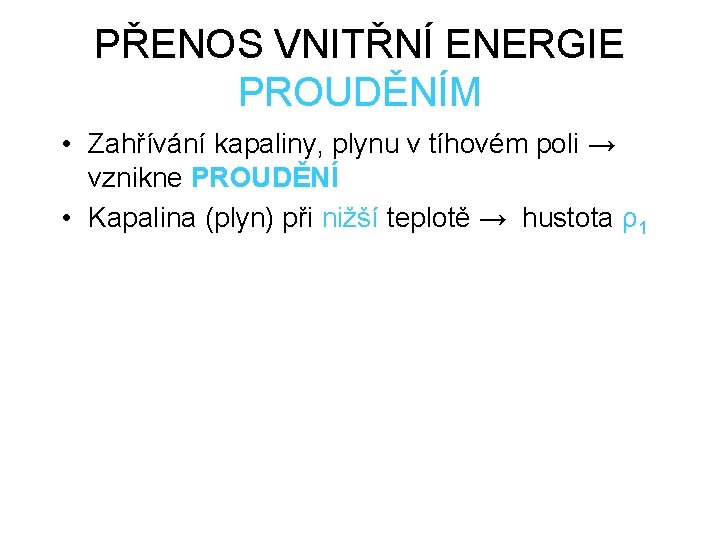

PŘENOS VNITŘNÍ ENERGIE PROUDĚNÍM • Zahřívání kapaliny, plynu v tíhovém poli → vznikne PROUDĚNÍ • Kapalina (plyn) při nižší teplotě → hustota ρ1

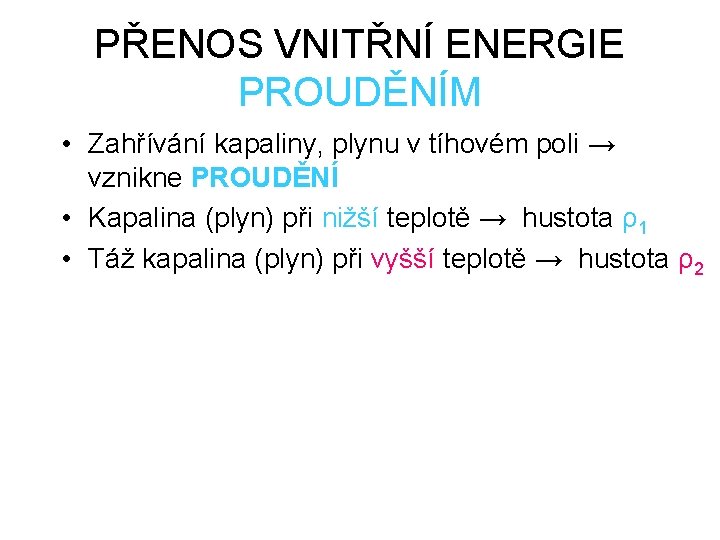

PŘENOS VNITŘNÍ ENERGIE PROUDĚNÍM • Zahřívání kapaliny, plynu v tíhovém poli → vznikne PROUDĚNÍ • Kapalina (plyn) při nižší teplotě → hustota ρ1 • Táž kapalina (plyn) při vyšší teplotě → hustota ρ2

PŘENOS VNITŘNÍ ENERGIE PROUDĚNÍM • Zahřívání kapaliny, plynu v tíhovém poli → vznikne PROUDĚNÍ • Kapalina (plyn) při nižší teplotě → hustota ρ1 • Táž kapalina (plyn) při vyšší teplotě → hustota ρ2 ρ1 < ρ2

PŘENOS VNITŘNÍ ENERGIE PROUDĚNÍM • Zahřívání kapaliny, plynu v tíhovém poli → vznikne PROUDĚNÍ • Kapalina (plyn) při nižší teplotě → hustota ρ1 • Táž kapalina (plyn) při vyšší teplotě → hustota ρ2 ρ1 < ρ2 • Chladnější kapalina (plyn) klesá v tíhovém poli dolů a vytlačuje zahřátější kapalinu (plyn) vzhůru.

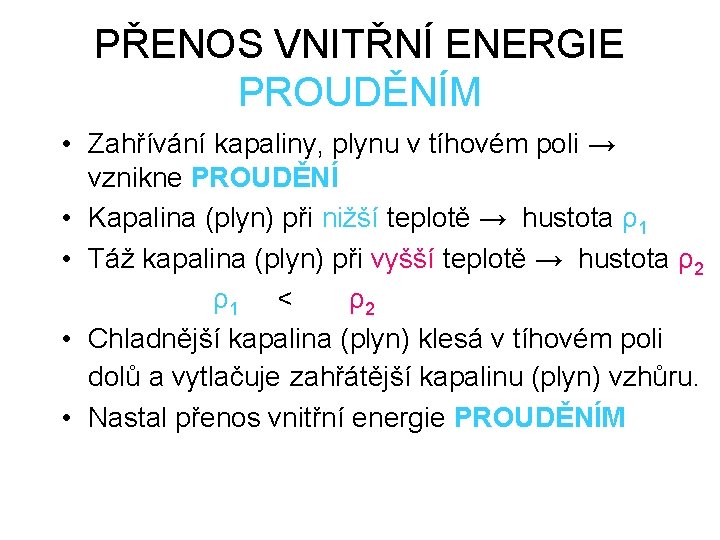

PŘENOS VNITŘNÍ ENERGIE PROUDĚNÍM • Zahřívání kapaliny, plynu v tíhovém poli → vznikne PROUDĚNÍ • Kapalina (plyn) při nižší teplotě → hustota ρ1 • Táž kapalina (plyn) při vyšší teplotě → hustota ρ2 ρ1 < ρ2 • Chladnější kapalina (plyn) klesá v tíhovém poli dolů a vytlačuje zahřátější kapalinu (plyn) vzhůru. • Nastal přenos vnitřní energie PROUDĚNÍM

1. Dokážeš odpovědět? • Proč se nám jeví kov při dotyku chladnější než dřevo, přestože mají stejnou teplotu?

2. Dokážeš odpovědět? • Proč nám při pocitu chladu naskočí tzv. husí kůže?

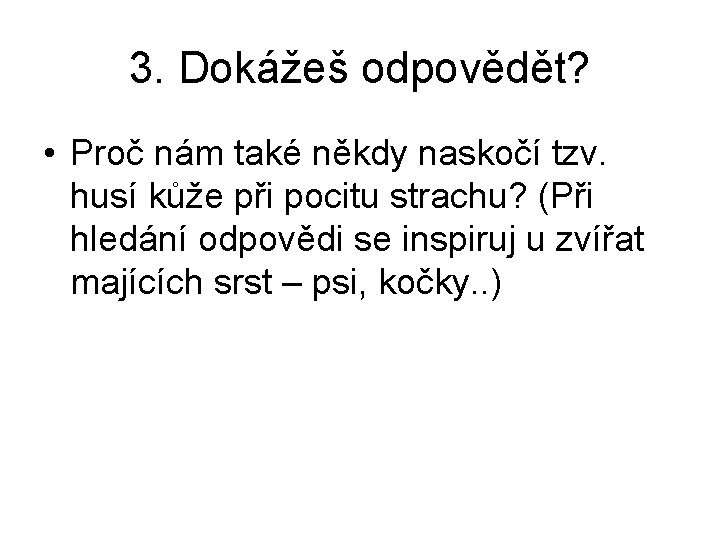

3. Dokážeš odpovědět? • Proč nám také někdy naskočí tzv. husí kůže při pocitu strachu? (Při hledání odpovědi se inspiruj u zvířat majících srst – psi, kočky. . )

4. Dokážeš odpovědět? • Která věta je fyzikálně správná a proč? • Kožich dobře zahřeje. • Kožich dobře izoluje.

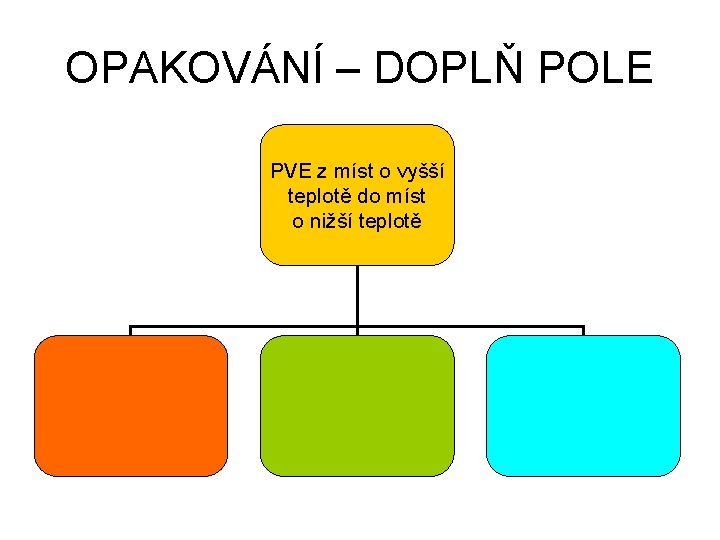

OPAKOVÁNÍ – DOPLŇ POLE PVE z míst o vyšší teplotě do míst o nižší teplotě

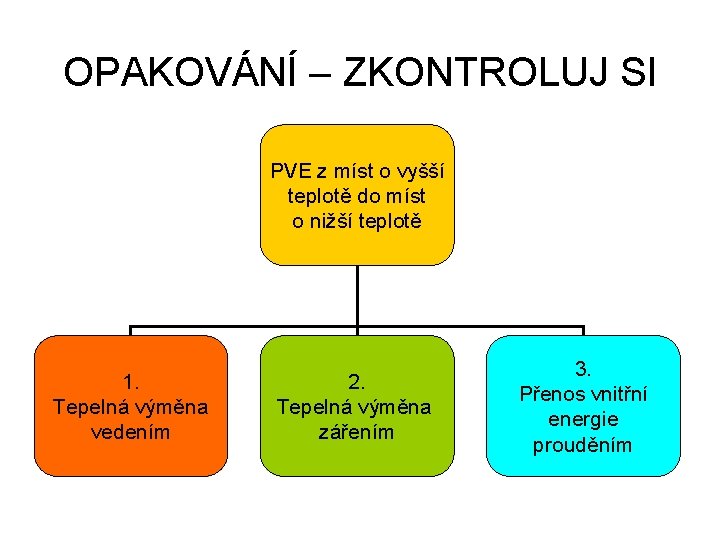

OPAKOVÁNÍ – ZKONTROLUJ SI PVE z míst o vyšší teplotě do míst o nižší teplotě 1. Tepelná výměna vedením 2. Tepelná výměna zářením 3. Přenos vnitřní energie prouděním

OPAKOVÁNÍ – UVEĎ PŘÍKLAD Z PRAXE PRO KAŽDÝ ZPŮSOB PVE z míst o vyšší teplotě do míst o nižší teplotě 1. Tepelná výměna vedením

OPAKOVÁNÍ – UVEĎ PŘÍKLAD Z PRAXE PRO KAŽDÝ ZPŮSOB PVE z míst o vyšší teplotě do míst o nižší teplotě 2. Tepelná výměna zářením

OPAKOVÁNÍ – UVEĎ PŘÍKLAD Z PRAXE PRO KAŽDÝ ZPŮSOB PVE z míst o vyšší teplotě do míst o nižší teplotě 3. Přenos vnitřní energie prouděním

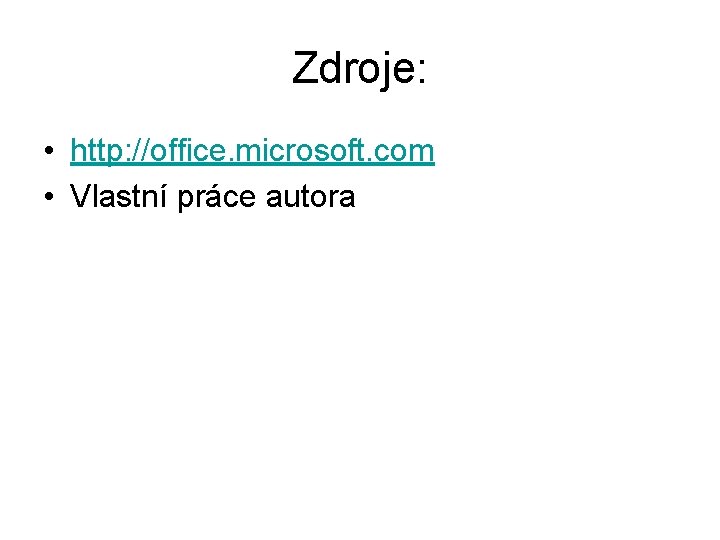

Zdroje: • http: //office. microsoft. com • Vlastní práce autora
