ŠKOLA: Gymnázium, Tanvald, Školní 305, příspěvková organizace ČÍSLO PROJEKTU: CZ. 1. 07/1. 5. 00/34. 0434 NÁZEV PROJEKTU: Šablony – Gymnázium Tanvald ČÍSLO ŠABLONY: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT AUTOR: Iva Herrmannová TEMATICKÁ OBLAST: Optika NÁZEV DUMu: Čočky, významné body , vzdálenosti, optická mohutnost POŘADOVÉ ČÍSLO DUMu: 16 KÓD DUMu: IH_OPTIKA_16 DATUM TVORBY: 30. 10. 2013 ANOTACE (ROČNÍK): Prezentace je určena pro oktávu gymnázií (4. ročník). Zavádí u čoček pojmy předmětový a obrazový prostor, názorně u spojek i rozptylek zavádí významné body – středy křivosti, vrcholy optických ploch, ohniska, optický střed čočky. Vysvětluje i vzdálenosti definované na čočkách – poloměry křivosti a ohniskovou vzdálenost včetně znaménkové konvence. Prezentace se dále zabývá tenkými čočkami a seznamuje s fyzikální veličinou optická mohutnost čočky, předkládá s vysvětlením i vztah, z něhož lze určit ohniskovou vzdálenost. Na závěr jsou řešeny ukázkově 3 příklady. Zadání jsou volena tak, aby bylo názorně ukázáno užití znaménkové konvence. Dále je kladen důraz na to, aby žáci dokázali ze zadání příkladů správně vyvodit některé důsledky.
ČOČKY VÝZNAMNÉ BODY VÝZNAMNÉ VZDÁLENOSTI OPTICKÁ MOHUTNOST
ČOČKY • U ČOČEK ROZLIŠUJEME

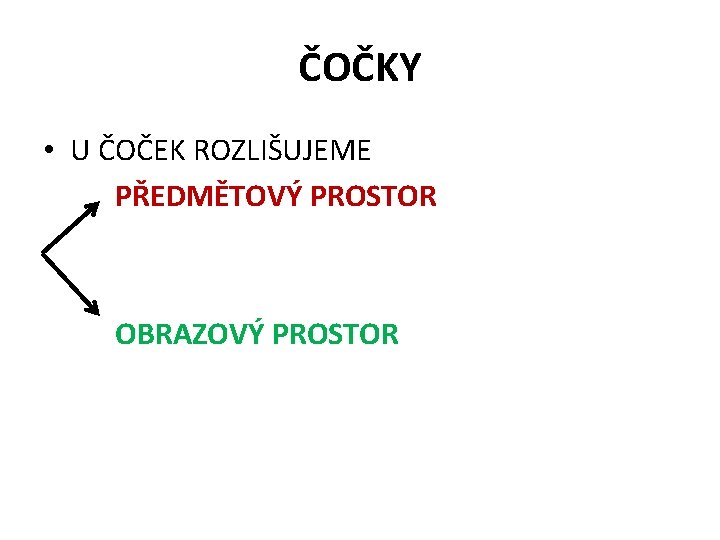

ČOČKY • U ČOČEK ROZLIŠUJEME PŘEDMĚTOVÝ PROSTOR OBRAZOVÝ PROSTOR
ČOČKY • U ČOČEK ROZLIŠUJEME PŘEDMĚTOVÝ PROSTOR - Z TOHOTO PROSTORU SVĚTLO DO ČOČKY VSTUPUJE
ČOČKY • U ČOČEK ROZLIŠUJEME PŘEDMĚTOVÝ PROSTOR - Z TOHOTO PROSTORU SVĚTLO DO ČOČKY VSTUPUJE OBRAZOVÝ PROSTOR - DO TOHOTO PROSTORU SVĚTLO PO PRŮCHODU ČOČKOU VYSTUPUJE
SPOJKA (NAPŘ. DVOJVYPUKLÁ)
SPOJKA (NAPŘ. DVOJVYPUKLÁ) PŘEDMĚTOVÝ PROSTOR odsud světlo do čočky vstupuje OBRAZOVÝ PROSTOR sem po průchodu čočkou světlo vystupuje O OPTICKÁ OSA
SPOJKA (NAPŘ. DVOJVYPUKLÁ) První optická plocha, se kterou se světlo „potká““ O STŘEDY KŘIVOSTI OPTICKÝCH PLOCH
SPOJKA (NAPŘ. DVOJVYPUKLÁ) O Druhá optická plocha, se kterou se světlo „potká““ STŘEDY KŘIVOSTI OPTICKÝCH PLOCH
SPOJKA (NAPŘ. DVOJVYPUKLÁ) OBRAZOVÉ OHNISKO F´ PŘEDMĚTOVÉ OHNISKO F F F´ O STŘEDY KŘIVOSTI OPTICKÝCH PLOCH
SPOJKA (NAPŘ. DVOJVYPUKLÁ) OBRAZOVÉ OHNISKO F´ PŘEDMĚTOVÉ OHNISKO F F F´ O VRCHOLY OPTICKÝCH PLOCH
SPOJKA (NAPŘ. DVOJVYPUKLÁ) OBRAZOVÉ OHNISKO F´ PŘEDMĚTOVÉ OHNISKO F F F´ O O OPTICKÝ STŘED ČOČKY
SPOJKA (NAPŘ. DVOJVYPUKLÁ) • F F´ O O
SPOJKA (NAPŘ. DVOJVYPUKLÁ) • F F´ O O
TENKÁ SPOJKA • F F´ O O
TENKÁ SPOJKA • F F´ O O
TENKÁ SPOJKA - VZDÁLENOSTI f předmětová ohnisková vzdálenost IFOI= f F F´ f O O
TENKÁ SPOJKA - VZDÁLENOSTI f´ obrazová ohnisková vzdálenost IF´OI= f´ F F´ O f´ O
TENKÁ SPOJKA - VZDÁLENOSTI f a f´ jsou u tenké spojky stejné f = f´ F F´ f společné označení: O f´ O f … ohnisková vzdálenost
ROZPTYLKA (NAPŘ. DVOJDUTÁ)
ROZPTYLKA (NAPŘ. DVOJDUTÁ) PŘEDMĚTOVÝ PROSTOR OBRAZOVÝ PROSTOR O OPTICKÁ OSA
ROZPTYLKA (NAPŘ. DVOJDUTÁ) První optická plocha, se kterou se světlo „potká““ O STŘEDY KŘIVOSTI OPTICKÝCH PLOCH OPTICKÁ OSA
ROZPTYLKA (NAPŘ. DVOJDUTÁ) Druhá optická plocha, se kterou se světlo „potká““ O STŘEDY KŘIVOSTI OPTICKÝCH PLOCH OPTICKÁ OSA
ROZPTYLKA (NAPŘ. DVOJDUTÁ) OBRAZOVÉ OHNISKO F´ PŘEDMĚTOVÉ OHNISKO F F´ F O STŘEDY KŘIVOSTI OPTICKÝCH PLOCH OPTICKÁ OSA

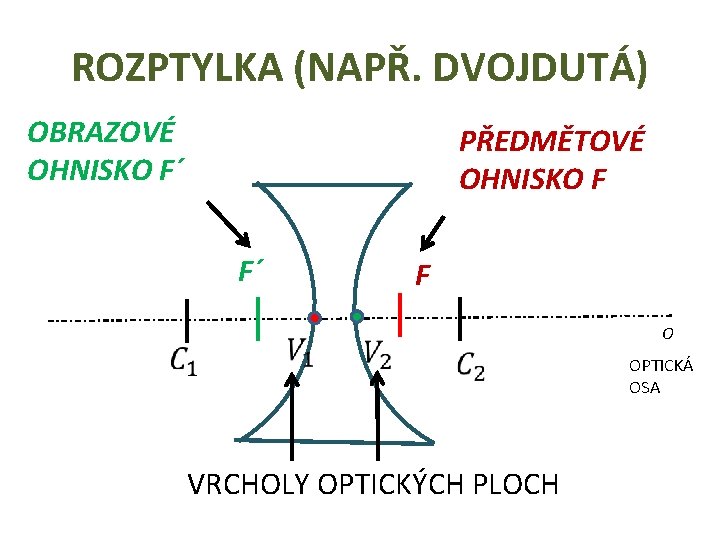

ROZPTYLKA (NAPŘ. DVOJDUTÁ) OBRAZOVÉ OHNISKO F´ PŘEDMĚTOVÉ OHNISKO F F´ F O VRCHOLY OPTICKÝCH PLOCH OPTICKÁ OSA
ROZPTYLKA (NAPŘ. DVOJDUTÁ) OBRAZOVÉ OHNISKO F´ PŘEDMĚTOVÉ OHNISKO F F´ F O O OPTICKÝ STŘED ČOČKY OPTICKÁ OSA
ROZPTYLKA (NAPŘ. DVOJDUTÁ) OBRAZOVÉ OHNISKO F´ PŘEDMĚTOVÉ OHNISKO F F´ F O O OPTICKÁ OSA
ROZPTYLKA (NAPŘ. DVOJDUTÁ) • F´ F O O OPTICKÁ OSA
TENKÁ ROZPTYLKA • F O F´ O
TENKÁ ROZPTYLKA • F´ F O O
TENKÁ ROZPTYLKA -VZDÁLENOSTI f předmětová ohnisková vzdálenost IFOI= f F´ F O O f
TENKÁ ROZPTYLKA -VZDÁLENOSTI f´ obrazová ohnisková vzdálenost IF´OI= f´ F´ f´ F O O f
TENKÁ ROZPTYLKA -VZDÁLENOSTI f a f´ jsou u tenké spojky stejné f = f´ F´ F O f´ O f společné označení: f … ohnisková vzdálenost
ČOČKY – ZNAMÉNKOVÁ KONVENCE • VYPUKLÉ OPTICKÉ PLOCHY MAJÍ r>0
ČOČKY – ZNAMÉNKOVÁ KONVENCE • VYPUKLÉ OPTICKÉ PLOCHY MAJÍ r>0 • DUTÉ OPTICKÉ PLOCHY MAJÍ r<0
ČOČKY – ZNAMÉNKOVÁ KONVENCE • VYPUKLÉ OPTICKÉ PLOCHY MAJÍ r>0 • DUTÉ OPTICKÉ PLOCHY MAJÍ r<0 Z toho plyne: SPOJKY MAJÍ f > 0 ROZPTYLKY MAJÍ f<0
SHRNUTÍ: SPOJKY • f>0 • Předmětové ohnisko F je skutečné – leží v předmětovém prostoru • Obrazové ohnisko F´ je skutečné - leží v obrazovém prostoru ROZPTYLKY • f<0 • Předmětové ohnisko F je zdánlivé – leží v obrazovém prostoru • Obrazové ohnisko F´ je zdánlivé - leží předmětovém prostoru
VÝPOČET OHNISKOVÉ VZDÁLENOSTI f A OPTICKÉ MOHUTNOSTI φ
VÝPOČET OHNISKOVÉ VZDÁLENOSTI f A OPTICKÉ MOHUTNOSTI φ •
VÝPOČET OHNISKOVÉ VZDÁLENOSTI f A OPTICKÉ MOHUTNOSTI φ •
VÝPOČET f A φ - PŘÍKLADY

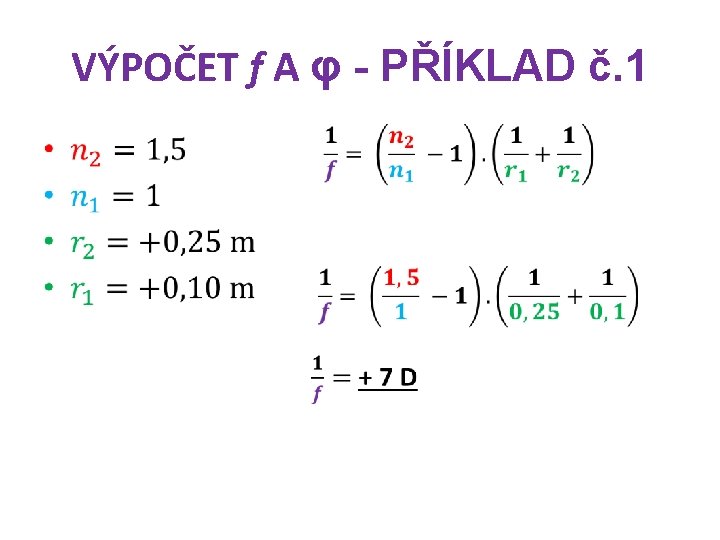

VÝPOČET f A φ – PŘÍKLAD č. 1 • Urči ohniskovou vzdálenost a optickou mohutnost tenké dvojvypuklé čočky s poloměry křivosti 25 cm a 10 cm. Čočka je zhotovena za skla o indexu lomu 1, 5 a nachází se ve vzduchu.
VÝPOČET f A φ - PŘÍKLAD č. 1 •
VÝPOČET f A φ - PŘÍKLAD č. 1 •
VÝPOČET f A φ - PŘÍKLAD č. 1 •
VÝPOČET f A φ - PŘÍKLAD č. 1 •
VÝPOČET f A φ - PŘÍKLAD č. 1 •
SHRNUTÍ – PŘÍKLAD č. 1 • Urči ohniskovou vzdálenost a optickou mohutnost tenké dvojvypuklé čočky s poloměry křivosti 25 cm a 10 cm. Čočka je zhotovena za skla o indexu lomu 1, 5 a nachází se ve vzduchu.
PŘÍKLAD č. 2 • Ploskovypuklá čočka zhotovená ze skla s indexem lomu 1, 5 má optickou mohutnost 2 D. Urči poloměry křivosti optických ploch.
PŘÍKLAD č. 2 • Ploskovypuklá čočka zhotovená ze skla s indexem lomu 1, 5 má optickou mohutnost 2 D. Urči poloměry křivosti optických ploch.
PŘÍKLAD č. 2 • Ploskovypuklá čočka zhotovená ze skla s indexem lomu 1, 5 má optickou mohutnost 2 D. Urči poloměry křivosti optických ploch. JEDNÁ SE O SPOJKU, φ > 0
PŘÍKLAD č. 2 • Ploskovypuklá čočka zhotovená ze skla s indexem lomu 1, 5 má optickou mohutnost 2 D. Urči poloměry křivosti optických ploch.
PŘÍKLAD č. 2 • Ploskovypuklá čočka zhotovená ze skla s indexem lomu 1, 5 má optickou mohutnost 2 D. Urči poloměry křivosti optických ploch.
PŘÍKLAD č. 2 • Ploskovypuklá čočka zhotovená ze skla s indexem lomu 1, 5 má optickou mohutnost 2 D. Urči poloměry křivosti optických ploch.
PŘÍKLAD č. 2
PŘÍKLAD č. 2
PŘÍKLAD č. 2
PŘÍKLAD č. 2
PŘÍKLAD č. 2
PŘÍKLAD č. 2
PŘÍKLAD č. 2
SHRNUTÍ – PŘÍKLAD č. 2 • Ploskovypuklá čočka zhotovená ze skla s indexem lomu 1, 5 má optickou mohutnost 2 D. Urči poloměry křivosti optických ploch.
PŘÍKLAD č. 3 • Ze skla o indexu lomu 1, 5 je třeba vyrobit dutovypuklou čočku s ohniskovou vzdáleností f = 24 cm. Velikosti poloměrů křivosti optických ploch čočky musí být v poměru 1: 2. Urči poloměry křivostí optických ploch čočky.
PŘÍKLAD č. 3 • Ze skla o indexu lomu 1, 5 je třeba vyrobit dutovypuklou čočku s ohniskovou vzdáleností f = 24 cm. Velikosti poloměrů křivosti optických ploch čočky musí být v poměru 1: 2. Urči poloměry křivostí optických ploch čočky. CO ZE ZADÁNÍ VYPLÝVÁ?
PŘÍKLAD č. 3 • Ze skla o indexu lomu 1, 5 je třeba vyrobit dutovypuklou čočku s ohniskovou vzdáleností f = 24 cm. Velikosti poloměrů křivosti optických ploch čočky musí být v poměru 1: 2. Urči poloměry křivostí optických ploch čočky. • + 24 cm – jedná se o spojnou čočku - SPOJKU
PŘÍKLAD č. 3 • Ze skla o indexu lomu 1, 5 je třeba vyrobit dutovypuklou čočku s ohniskovou vzdáleností f = 24 cm. Velikosti poloměrů křivosti optických ploch čočky musí být v poměru 1: 2. Urči poloměry křivostí optických ploch čočky. • Poloměry křivostí budou mít opačná znaménka
PŘÍKLAD č. 3 • Ze skla o indexu lomu 1, 5 je třeba vyrobit dutovypuklou čočku s ohniskovou vzdáleností f = 24 cm. Velikosti poloměrů křivosti optických ploch čočky musí být v poměru 1: 2. Urči poloměry křivostí optických ploch čočky. • Lze psát r 2 = - 2. r 1 • Poloměry křivostí budou mít opačná znaménka
PŘÍKLAD č. 3 n 2 = 1, 5 n 1 = 1 f = + 24 cm = 0, 24 m r 1 = r = ? r 2 = - 2. r = ?
PŘÍKLAD č. 3 n 2 = 1, 5 n 1 = 1 f = + 24 cm = 0, 24 m r 1 = r = ? r 2 = - 2. r = ?
PŘÍKLAD č. 3 n 2 = 1, 5 n 1 = 1 f = + 24 cm = 0, 24 m r 1 = r = ? r 2 = - 2. r = ?
PŘÍKLAD č. 3 n 2 = 1, 5 n 1 = 1 f = + 24 cm = 0, 24 m r 1 = r = ? r 2 = - 2. r = ?
PŘÍKLAD č. 3 n 2 = 1, 5 n 1 = 1 f = + 24 cm = 0, 24 m r 1 = r = ? r 2 = - 2. r = ?
PŘÍKLAD č. 3 n 2 = 1, 5 n 1 = 1 f = + 24 cm = 0, 24 m r 1 = r = ? r 2 = - 2. r = ?
PŘÍKLAD č. 3 n 2 = 1, 5 n 1 = 1 f = + 24 cm = 0, 24 m r 1 = r = ? r 2 = - 2. r = ?
PŘÍKLAD č. 3 n 2 = 1, 5 n 1 = 1 f = + 24 cm = 0, 24 m r 1 = r = ? r 2 = - 2. r = ?
PŘÍKLAD č. 3 n 2 = 1, 5 n 1 = 1 f = + 24 cm = 0, 24 m r 1 = r = ? r 2 = - 2. r = ?
SHRNUTÍ - PŘÍKLAD č. 3 • Ze skla o indexu lomu 1, 5 je třeba vyrobit dutovypuklou čočku s ohniskovou vzdáleností f = 24 cm. Velikosti poloměrů křivosti optických ploch čočky musí být v poměru 1: 2. Urči poloměry křivostí optických ploch čočky.
ZDROJE: • Vlastní práce autora
