KOH Estabilizacion de Arcillas KOH Estabilizacion y Control

KOH Estabilizacion de Arcillas KOH Estabilizacion y Control de Arcillas 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Desarrollo Historico Amino Surfactante Cationico - 1950's Cloruro de Potacio, Cloruro de Calcio -1960's Hidroxido de Aluminio - 1970's Acidos KCl/Polimero Cationico 3 er Congreso de Produccion – Mendoza 2006

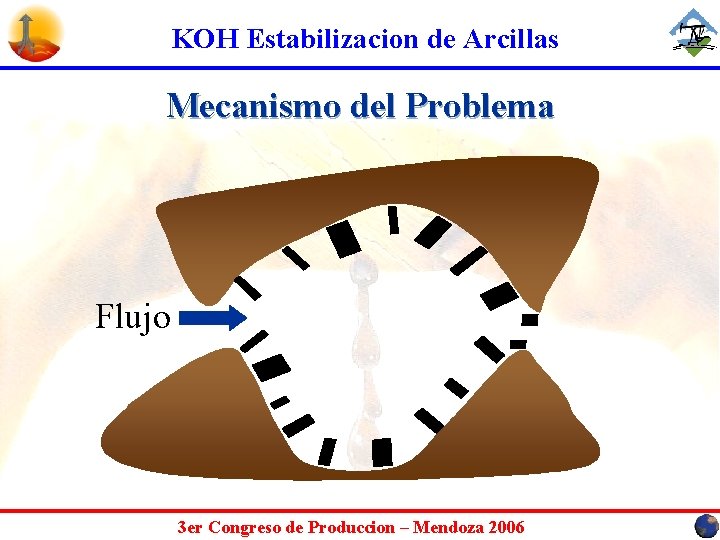

KOH Estabilizacion de Arcillas Mecanismo del Problema Flujo 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Tipos de Arcillas Componentes Basicos de la Arcilla: Si. O 2 & Al 2(OH)6 Arcillas Expandibles Montmorillonita, Clorita, Esmectita Arcillas que Migran Kaolinita, Illita 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Proceso KOH Se aplica solo una vez Se inyecta desde el cabezal del pozo Se aplica Antes de iniciar la inyecion de Agua Reaccion Permanente con las Arcillas 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Beneficios Estabilizacion de las Arcillas Mejora la Inyectividad Reduce el Sor en la Vecindad del Pozo Inyector Recuperacion mas Rapida de Petroleo Incrementa el Valor Presente Mejor Barrido Prolonga la Vida Util del Pozo Inyector 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Data de Laboratorio 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Resultados de la prueba de Nucleo 1. 2 185 ºF – Arenisca de la era Oligocenica 15% Wt KOH 1 10% Wt KOH 0. 8 0. 6 0. 4 0. 2 0 Petroleo Agua t Petroleo s c 3 er Congreso de Produccion – Mendoza 2006 Agua

KOH Estabilizacion de Arcillas Formaciones Tratadas con KOH Formacio n Ambiente Depositacional Porosida # d K (md) Pozos (%) Shannon Marino, Plataforma Externa 116 20 – 1400 16 – 34 Muddy Fluvial Deltaico, Marino Costero 26 1 – 160 20 Sussex Marino 135 2 – 80 10 -14 Mesaverde Fluvial, Deltaico 22 1 - 70 18 - 22 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Seleccion de Candidatos Arcilla Expandible Arcillas que Migran > 3% Areniscas o Carbonatos Pozos de Inyeccion Fracturados No Fracturados Nuevas Perforaciones y Convertidos Candidatos Potenciales Pozos Productores Pozos Dañados Pozos de Gas 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Cuando Ejecutar un Proyecto de KOH Antes de Iniciar la Inyeccion de Agua Inmediatamente despues de Convertido “Todo esto con el objetivo de prevenir el daño” 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Consideraciones del Diseño Espesor de la Zona Porosidad Espaciamiento entre Pozos Temperatura Tiempo de Contacto Tipo y Cantidad de Arcilla 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Aplicacion del Tratamiento (Procedimeinto) Inyeccion Previa (preflush) Desplazar Iones Divalentes KCl, 2 -3% por Peso KOH 15 -30% por Peso La reaccion en la formacion depende de T Desplazamiento Final 3 er Congreso de Produccion – Mendoza 2006

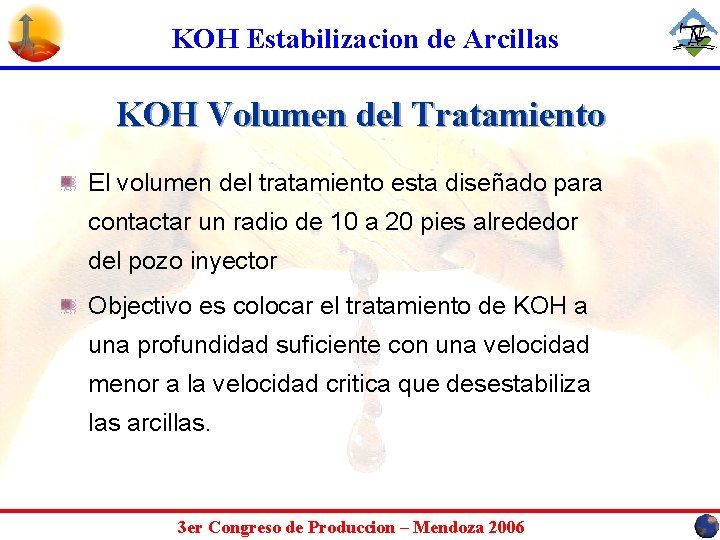

KOH Estabilizacion de Arcillas KOH Volumen del Tratamiento El volumen del tratamiento esta diseñado para contactar un radio de 10 a 20 pies alrededor del pozo inyector Objectivo es colocar el tratamiento de KOH a una profundidad suficiente con una velocidad menor a la velocidad critica que desestabiliza las arcillas. 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Calidad del Agua y Preparacion del Pozo Colocacion del Tratamiento <10 mg/L de Mg & Ca Reducir los Iones de Ca & Mg del agua Despues del Desplazamiento Inyectar agua de buena calidad El Pozo Debe ser Limpiado Antes del Tratamiento Hacer Limpieza de Cañeria Tuberia No debe tener plastico 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Facilidades de Superficie Tanques KCl KOH Planta Portatil de Inyeccion Se coloca en cabeza del pozo Se requiere equipos especiales (metales no sencibles al KOH) Facilidades para la Mezcla del KCL Equipo de seguridad Personal Calificado 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Equipamiento de Campo 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Equipamiento de Campo 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Equipamiento de Campo 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Seguimiento Durante el Tratamiento Tasa de Inyeccion Presion Despues del Tratamiento Tasas de inyeccion y Presion a largo plazo Hall Plots “Normalizar tasas de inyeccion respecto a Porosidad y Espesor de arenas 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Presion Acumulada, psi-dias Curva Tipo “Hall Plot” 800 Daño Normal 600 400 Fractura 200 0 0 200 400 600 800 Acumulado de Inyeccion, BBLS 3 er Congreso de Produccion – Mendoza 2006 1000

KOH Estabilizacion de Arcillas Evaluacion de los resultados de Campo Iny. Acumulada, BWI/phi-ft 35, 000 4 Pozos - No KOH 4 Pozos - KOH 30, 000 25, 000 20, 000 15, 000 14 Meses Despues del KOH, Los Pozos tratados habian inyectado 11, 000 BBLS/phi-ft, mas que los no tratatados (Un 53% de mejora) 10, 000 5, 000 0 0 5 10 15 Tiempo, Meses 3 er Congreso de Produccion – Mendoza 2006 20 25

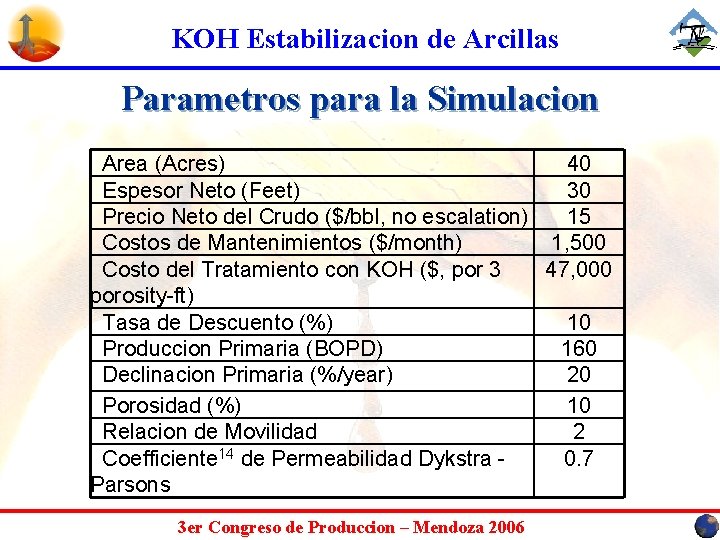

KOH Estabilizacion de Arcillas Parametros para la Simulacion Area (Acres) 40 Espesor Neto (Feet) 30 Precio Neto del Crudo ($/bbl, no escalation) 15 Costos de Mantenimientos ($/month) 1, 500 Costo del Tratamiento con KOH ($, por 3 47, 000 porosity-ft) Tasa de Descuento (%) 10 Produccion Primaria (BOPD) 160 Declinacion Primaria (%/year) 20 Porosidad (%) 10 Relacion de Movilidad 2 Coefficiente 14 de Permeabilidad Dykstra 0. 7 Parsons 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas Beneficios al mejorar la inyectividad Petroleo Acumulado, BBLS 180, 000 160, 000 140, 000 120, 000 100, 000 Base Case 20% Inj. Imp. 40% 60% 80% 100% 80, 000 60, 000 40, 000 0 20 40 60 80 100 120 Tiempo, Meses 3 er Congreso de Produccion – Mendoza 2006 140 160

KOH Estabilizacion de Arcillas Economia al Mejorar la inyectividad Valor Presente Incremental (10% Descuento) $500, 000 $400, 000 $300, 000 $200, 000 $100, 000 $0 300 350 400 450 500 Tasa de Inyeccion, BWIPD 3 er Congreso de Produccion – Mendoza 2006 550 600

KOH Estabilizacion de Arcillas Conclusiones KOH es un tratamiento muy efectivo para estabilizar las Arcillas, y que ademas se ha probado en el campo en mas de 400 pozos. Evaluacion de los Resultados de Campo Comparar la inyectividad en funcion del pie poroso. Mejora de la Inyectividad = Acelera produccion de petroleo e Incrementa el Valor Presente Neto 3 er Congreso de Produccion – Mendoza 2006

KOH Estabilizacion de Arcillas KOH Estabilizacion y Control de Arcillas Ing. Chuck Norman Tiorco De Agentina S. R. L 3 er Congreso de Produccion – Mendoza 2006
