Kody kreskowe na opakowaniach Copyright by Artur Dso2006ob
Kody kreskowe na opakowaniach Copyright by Artur Dęsoł/2006/ob. klienta "Oświadczam, że jestem autorem opracowania"

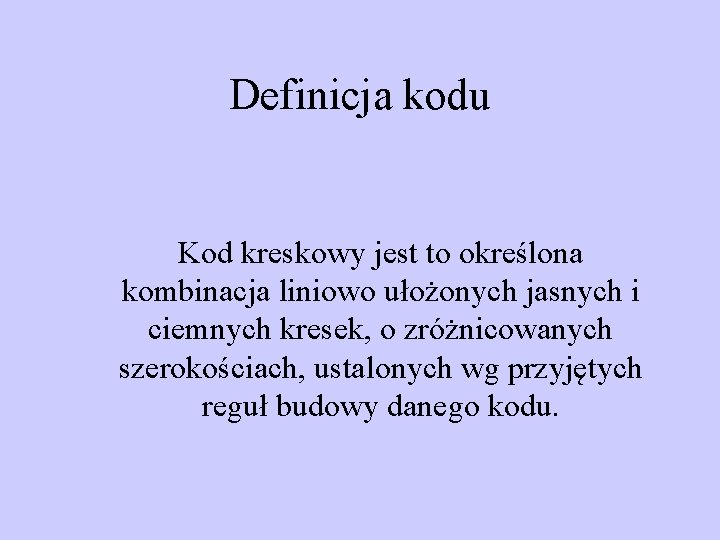

Definicja kodu Kod kreskowy jest to określona kombinacja liniowo ułożonych jasnych i ciemnych kresek, o zróżnicowanych szerokościach, ustalonych wg przyjętych reguł budowy danego kodu.
BUDOWA KODU Numer zakodowany zapisany cyframi arabskimi - numer ten jest tylko dla informacji człowieka, czytnik nie bierze go pod uwagę, dla niego informacją jest tylko dany układ kresek;

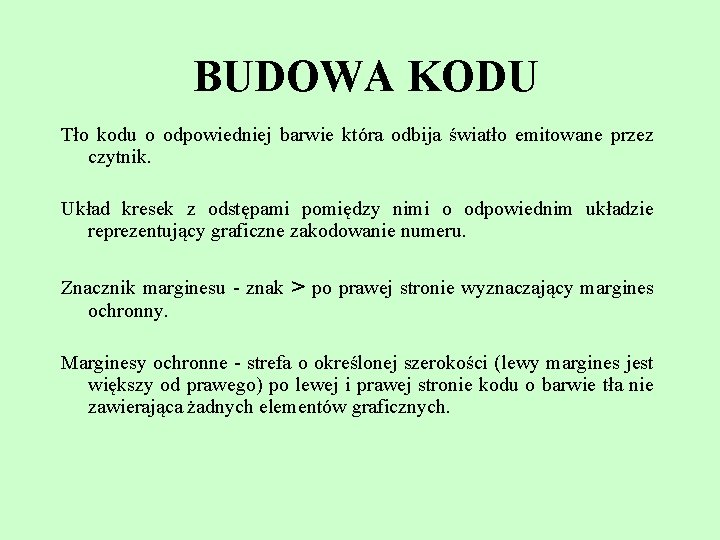

BUDOWA KODU Tło kodu o odpowiedniej barwie która odbija światło emitowane przez czytnik. Układ kresek z odstępami pomiędzy nimi o odpowiednim układzie reprezentujący graficzne zakodowanie numeru. Znacznik marginesu - znak ochronny. > po prawej stronie wyznaczający margines Marginesy ochronne - strefa o określonej szerokości (lewy margines jest większy od prawego) po lewej i prawej stronie kodu o barwie tła nie zawierająca żadnych elementów graficznych.
SYSTEMY KODOWANIA dla amerykańskiego systemu UPC (Uniwersal Product Code) organizacja UPC dla europejskiego systemu EAN (European Artcile Numbering) – międzynarodowa organizacja IANA (International Article Numbering Assocoation) z siedzibą w Brukseli; organizację IANA reprezentuje w Polsce Centrum Kodów Kreskowych (CKK), zlokalizowane w Instytucie Logistyki i Magazynowania w Poznaniu
Budowa pełnej wersji kodu UPC Stosowane powszechnie w USA i Kanadzie
Budowa pełnej wersji kodu EAN – 13
Przykład Kodu 128 - stosowany jest do opisania zawartości opakowań zbiorczych.
Kod 2 z 5 przemysłowy 3757
Kodabar (Codabar) należy do najwcześniej opracowanych kodów (1972 rok)
Budowa kodu macierzowego BCD *12345678905*
Kod 11 macierzowy 09876 -5432113
Przykład kodu 39 – znalazł miejsce w wojsku, służbie zdrowia, w przemyśle motoryzacyjnym, meblowym, w handlu i administracji.
Etykieta z kodem 39, stosowana w Armii USA

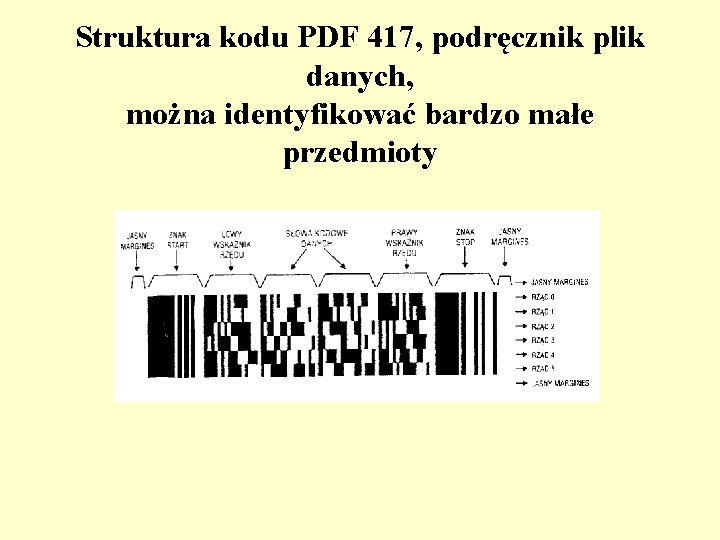

Struktura kodu PDF 417, podręcznik plik danych, można identyfikować bardzo małe przedmioty
Kod jednostki wysyłkowej DUN – 14 DUN – 16
PRZYKŁADY KODÓW EAN-8 • • Sok jabłkowy 1 litr - 590821230001 Sok jabłkowy 2 litry - 590821230002 Sok gruszkowy 1 litr - 590821230003 Napój jabłkowy 1 litr – 590821230101 EAN-8 numer kraju numer produktu cyfra kontrolna X X X X K
Japan Post 4 -State Postal Code używany przez pocztę we Japonii. Drukowany jest na listach i paczkach. Zawiera informacje dotyczące adresata (kod pocztowy, nr domu). 154 -0023 -3 -16 -4
Kod kreskowy Australia Post 4 -State Postal Code używany jest przez pocztę w Australii. Stosowanie tego kodu przyśpiesza sortowanie przesyłek. 12345678
Używany przez pocztę we Francji. Drukowany jest na listach i paczkach. Zawiera informacje dotyczące adresata (kod pocztowy, nr domu).
Kod kreskowy Data Matrix. Stosowany jest w przemyśle elektronicznym.
ISBN - Stosowany jest na całym świecie przez wydawnictwa do oznaczania książek. Dzięki temu ułatwiony jest system sprzedaży oraz magazynowania.

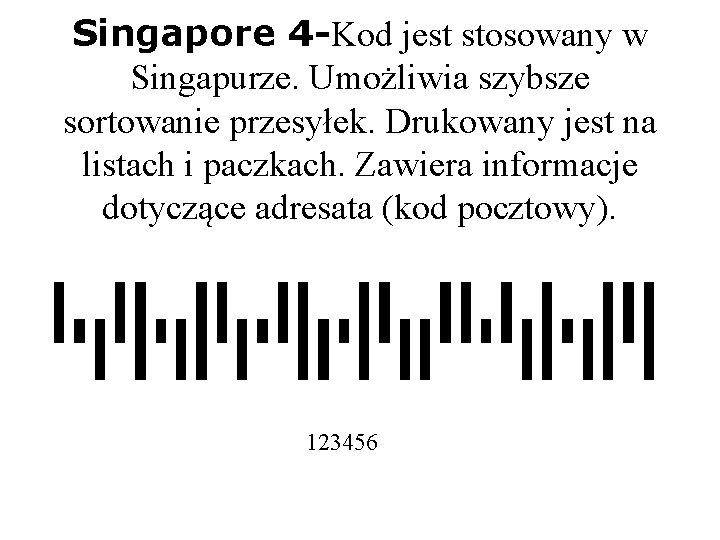

Singapore 4 -Kod jest stosowany w Singapurze. Umożliwia szybsze sortowanie przesyłek. Drukowany jest na listach i paczkach. Zawiera informacje dotyczące adresata (kod pocztowy). 123456
UMIESZCZANIE KODÓW
kod kreskowy na zakrzywionej powierzchni
Przykład umieszczenia symbolu kodu kreskowego na jednostce owijanej
Przykład umieszczenia symbolu kodu kreskowego na jednostce pakowanej „z taśmy”
Przykład umieszczenia symbolu kodu kreskowego na jednostce pakowanej w folię termokurczliwą lub próżniowo
Dziękuję za uwagę
