KNX - DALI harjoitus 2 Ryhmä ECG-ohjaukset TEHTÄVÄNANTO Kari Kallioharju & Veijo Piikkilä

Harjoitus 2 • Harjoituksessa 2 on esimerkkinä toimisto, jonka kaksi valoryhmää (Valoryhmä 1 ja Valoryhmä 2) laitetaan päälle ja pois. • Kolmantena ryhmänä on kulkuvalo (Valaisimet 3 ja 4). • Valaisinliitäntälaitteet (6 kpl) ovat LED-liitäntälaitteita. Kari Kallioharju, Veijo Piikkilä 2

Fyysinen asennus periaate Valoryhmä 1 Ryhmäohjaus ECG 1 Valaisin 1 Ylävalo ECG 2 Valaisin 1 Alavalo Valoryhmä 2 ECG 3 DALI Valaisin 2 Ylävalo Valoryhmä 1 ECG 4 Valaisin 2 Alavalo Valoryhmä 2 DALI CONTROL e 64 - V 1. 0 ECG 5 Valaisin 3 ECG 6 Valaisin 4 KNX 230 V Ryhmä: Kulkuvalot

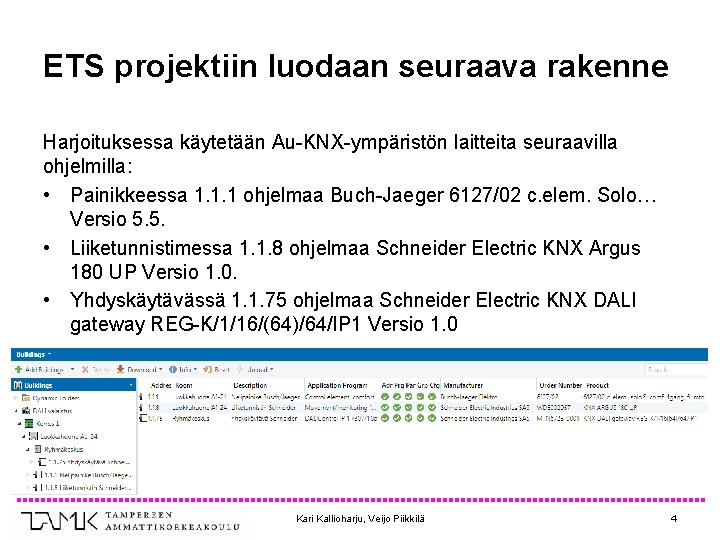

ETS projektiin luodaan seuraava rakenne Harjoituksessa käytetään Au-KNX-ympäristön laitteita seuraavilla ohjelmilla: • Painikkeessa 1. 1. 1 ohjelmaa Buch-Jaeger 6127/02 c. elem. Solo… Versio 5. 5. • Liiketunnistimessa 1. 1. 8 ohjelmaa Schneider Electric KNX Argus 180 UP Versio 1. 0. • Yhdyskäytävässä 1. 1. 75 ohjelmaa Schneider Electric KNX DALI gateway REG-K/1/16/(64)/64/IP 1 Versio 1. 0 Kari Kallioharju, Veijo Piikkilä 4

Ryhmäohjaukset • Bush-Jaegerin nelipainikkella ohjataan liitäntälaitteita esimerkiksi seuraavasti (liitä myös painikkeiden Led-indikoinnit painikkeisiin): Valoryhmä 1 Päälle/Pois ECG 2 Valaisin 1 Päälle/Pois • Liiketunnistin ohjaa kulkuvalon päälle 25 sekunniksi. Kari Kallioharju, Veijo Piikkilä 5

Valaistusryhmät • Muokataan toimiston valot siten, että: • Valoryhmässä 1 on valaisimien 1 ja 2 Ylävalot. Ryhmä kytketään painonapin 1. painikkeella päälle ja pois • Valoryhmässä 2 on valaisimien 1 ja 2 Alavalot. Ryhmä kytketään painonapin 2. painikkeella päälle ja pois • Ryhmässä: Kulkuvalot on valaisimet 3 ja 4. Valo kytkeytyy 25 s liiketunnistimen aktivoimana. Kari Kallioharju, Veijo Piikkilä 6

IP-osoitteen määritys web-käyttöä varten • Tässä harjoituksessa annamme manuaalisesti IP-osoitteen PCtyöpisteen mukaan eli työpisteen PC: n osoitteen kaksi viimeistä numeroa KNX DALI Gatewayn IP-osoitteen viimeiseksi osioksi • Esimerkiksi PC: llä KA 12402 on seuraava osoite 192. 168. 1. 2 Kari Kallioharju, Veijo Piikkilä 7

Testaus • Testaa valaisturyhmien toiminta annettujen toiminnallisuuksien mukaan. • Testaa myös web-selaimella, että kaikki valaisinryhmät toimivat. Kari Kallioharju, Veijo Piikkilä 8
