Klimatskärm och inre solskydd

Inledning • Mål: Bra inomhusklimat till lägsta möjliga miljöbelastning • Uppfylla krav enligt BBR (Boverket), AFS (Arbetsmiljöverket), Akademiska Hus, Hyresavtal, Miljöcertifiering (Miljöbyggnad) • Delmål som påverkas av klimatskärmen: Energi, inomhusklimat, solvärmelast. • Alla vi - Akademiska Hus, Uppsala Universitet, konsultgrupp och entreprenör behöver verka för att uppfylla målet.

Rörlig respektive fast, yttre klimatskärm • Fast (tex utstickande skärm ovan fönster): • Hindrar alltid dagsljusinsläpp - simuleringar visar ett det ger stor påverkan eftersom en del av himlen alltid blir skymd. • Ger sämre solavskärmning när solen står lågt, sent på dagen samt vår-höst. • Rörlig: • Effektiv solavskärmning eftersom hela fönstret kan täckas. • Maximerar dagsljusinsläpp när det behövs som mest (täcker inte fönstret vid mulet väder).

Funktion • Byggnadens klimatskärm • De yttre gardinerna är en del av byggnadens klimatskärm. Hindrar solinstrålning från att ta sig in i rummen, med syftet att upprätthålla god komfort och minimera behovet av kylenergi. • Inre solskydd • Hyresgästen har rådighet över inre gardiner, vars syfte är att man inte ska bländas av solstrålning. Dessa är oberoende av byggnadens klimatskärm.

Hur fungerar klimatskärmen? • Vind: Klimatskärm (utv. gardiner) blockeras i infällt läge oberoende av vindriktning preliminärt värde 20 m/s • Vindriktning: Vid farliga vindriktningar blockeras klimatskärm i infällt läge vid en lägre vindtröskel. • Regn/Snö: Klimatskärm blockeras i infällt läge. • Frost: Klimatskärm blockeras i infällt läge under +1°C. • Tid: Utanför arbetstid regleras klimatskärm upp eller ner beroende på kyl eller värmebehov. Vid risk för åverkan skall solskydden regleras in. • Sol: Klimatskärm skall regleras ner vid 75 W/m 2 enligt klimatsimulering, motsvarar ca 25 000 lux. • Utomhustemperatur: Klimatskärm ska kunna regleras upp eller ner vid önskad temperatur. • Fasadarbete: Det ska finnas en nyckelbrytare per styrzon. Vid fasadarbete (t. ex. fönsterputs) skall klimatskärm blockeras i infällt läge.

Hur upplevs klimatskärmen? • Växlande molnighet • Om solstrålningen omväxlande överskrider och underskrider ljusgivarens gränsvärde kan de automatiska gardinerna gå upp och ned ofta vilket kan vara störande samt sliter på motorer mm. • Detta hanteras genom en fördröjning på 30 min, det minskar antalet öppningar och stängningar men kan också göra att funktionen upplevs irrationell om sol och moln ändras snabbare än avskärmningen. • Sektioner • 13 zoner, uppdelade på delar av fasader i olika väderstreck, öppnar och stänger oberoende av varandra.

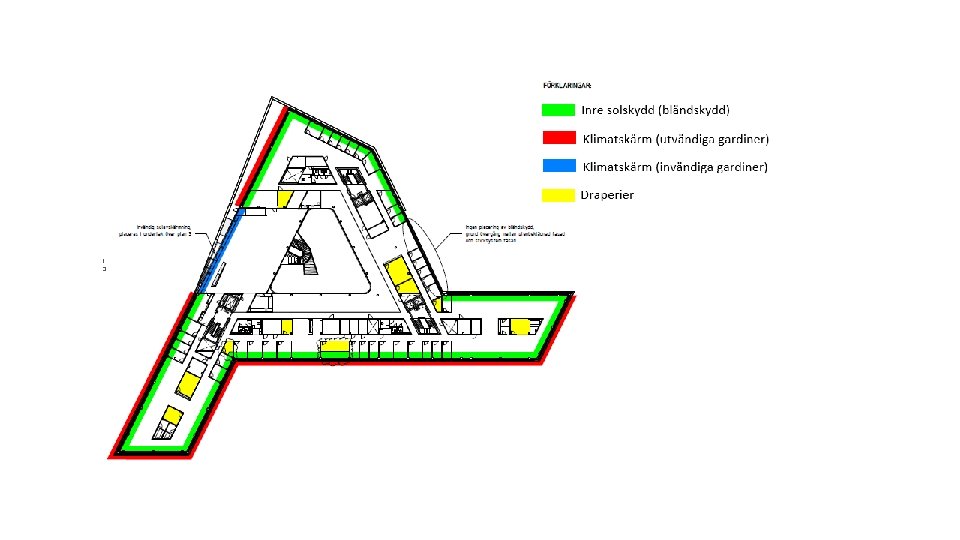

Zonindelning

Vad påverkar inomhusklimatet? Interna värmelaster • personer • apparater • belysning Solvärmelast • Mängden solvärme som tar sig in genom fönstren Årstid: • Sommar/vinter/vår/höst. • Behovet av solavskärmning kan vara lika stort vår/höst som på sommaren, eftersom solen står lägre blir effekten hög på en vertikal fasadyta.

Hur påverkas komforten? 24 h Klimatsimulering i rum utan klimatskärm (utvändiga gardiner) Temperatur • Lufttemperatur • Operativ temperatur (upplevd temperatur som beror både av lufttemperatur och yttemperatur på fönster och andra omgivande ytor) Värmebalans • Tillförd värme är lika stor som bortförd värme • Solinstrålning (gul) störst på eftermiddagen i SV. • Interna värmelaster (grön, mörkblå, lila) • Värme förs bort med ventilation (röd) och kylbafflar (orange). • Övertemperatur gör att en del värme ackumuleras i byggnadsstommen (ljusblå)

Hur påverkas komforten? Samma rum med klimatskärm (utvändiga gardiner) Temperatur • Ventilation och kyla räcker till för att hålla temperaturen på en komfortabel nivå hela dagen Värmebalans • Solinstrålning (gul) minskas avsevärt (inte längre den största värmelasten) • Mindre övertemperatur gör att mindre värme ackumuleras i byggnadsstommen

Hur påverkas komforten? Helår, klimatsimulering i rum utan klimatskärm (utvändiga gardiner) Temperatur • Höga temperaturer uppstår under en stor del av året

Hur påverkas komforten? Samma rum med klimatskärm (utvändiga gardiner) Temperatur • God komfort hela året • Gör liten eller ingen nytta från nov-feb

Möjligheter Optimera inställningar, tex stänga av under november - februari (reglera på datum, temperatur eller luxvärde). Klimatskärmen kommer generellt att vara avstängd då vintertid råder. Kan komma att ändras i de fall tidigt vår infaller. Stänga nattetid för att minska värmebehov (U-värde förbättras, hindrar kallstrålning)

Sammanfattning Alla moderna byggnader har klimatskärm – pga komfort, dagsljus, energi och miljö. Ge byggnaden en chans, en årscykel, att trimma in systemen efter era behov tar tid.
