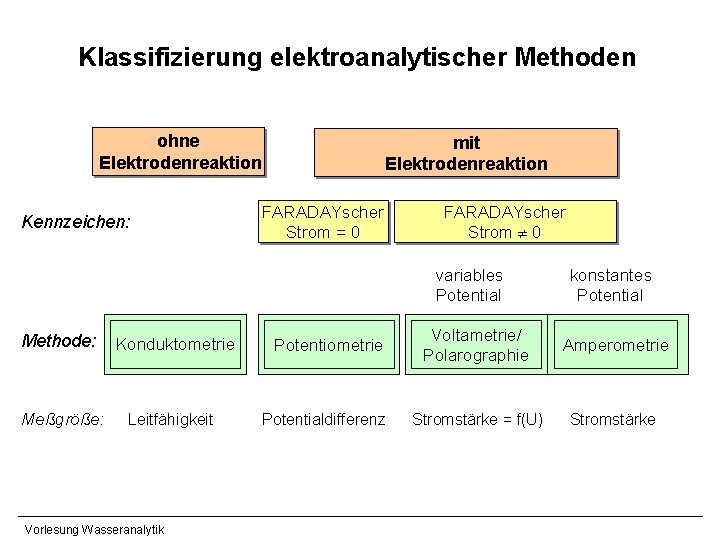

Klassifizierung elektroanalytischer Methoden ohne Elektrodenreaktion Kennzeichen: mit Elektrodenreaktion FARADAYscher Strom = 0 FARADAYscher Strom 0 variables Potential Methode: Meßgröße: Konduktometrie Leitfähigkeit Vorlesung Wasseranalytik Potentiometrie Potentialdifferenz konstantes Potential Voltametrie/ Polarographie Amperometrie Stromstärke = f(U) Stromstärke
Elektrochemische Analysenmethoden • Leitfähigkeitsmessung (konduktometrisch) • p. H-Wert-Bestimmung (potentiometrisch) • Ionenselektive Elektroden (potentiometrisch) • Redoxpotentialmessung (potentiometrisch) • Erfassung des gelösten Sauerstoffs (amperometrisch) • Voltametrie/Polarographie Leitfähigkeit - summarische Methode - konduktometrische Bestimmung der Ionenstärke/gelösten Salze - keine Aussagen über Ionenarten Prinzip: - Zusammenhang Leitfähigkeit - Konzentration Elektrolyte - Messung Widerstand: WHEATSTON‘sche Brückenschaltung Vorlesung Wasseranalytik
- Widerstand: - elektrische Leitfähigkeit: L r R= A A = Elektrodenoberfläche L = Elektrodenabstand ρ = spezifische Widerstand [m. S/cm; µS/cm] - Problem: Polarisierung der Elektroden, scheinbare Erhöhung Widerstand ØVerwendung des Wechselstroms hoher Frequenz ØVerwendung der Größe Elektrodenoberfläche (Platinierung) ØVier-Elektrodenmessung mit getrennten stromführenden und Spannungsmeßelektroden Vorlesung Wasseranalytik
Leitfähigkeit Einflussfaktoren auf die Größe der Leitfähigkeit: Anode + Ø Zahl der Ionen Ø Ladung pro Ion Ø Ionenbeweglichkeit Ø Temperatur Beweglichkeit eines Ions hängt ab von: Vorlesung Wasseranalytik Ø Ladung Ø Ionenradius Ø Verhältnis Ladung – Ionenradius Ø Solvationshülle Ø Lösungsmittel (Viskosität) Ø Temperatur Fe - + FR η - Katode
Leitfähigkeit Ionenäquivalentleifähigkeit λ∞ in S cm 2/mol in Abhängigkeit von der Temperatur in °C 0 18 25 50 100 H+ 240 314 350 465 644 OH- 105 172 192 284 439 Na+ 26, 0 43, 5 50, 9 82, 0 155 Cl- 41, 1 65, 5 75, 5 116 207 - besonders hohen Beitrag zur Leitfähigkeit: H+ und OH- - linearer Zusammenhang Äquivaentleitfähigkeit – Elektrolytkonzentration nur in sehr verdünnten Lösungen – KOHLRAUSCHschen Gesetz für Konzentration kleiner 10 -2 mol/L ( λ = κ/c*ze→ F(u+ + u-) = λ+ + λ- - λ = λ∞ - a√c für starke Elektrolyte λ = λ∞ – a`c für schwache Elektrolyte (Dissoziationsgrad) Ursachen: Wechselwirkungen, Dissoziationsgrad Vorlesung Wasseranalytik
Praxis Messtechnische Hinweise (Leitfähigkeitsmessungen sind Widerstandsmessungen mit Wechselstrom) ØKontrolle - elektrischer Kontakte auf Sauberkeit - Luftblasen im Raum zwischen der Elektroden ØGeräte besitzen in der Regel verschiedene Messbereiche (m. S/cm; µS/cm) mit Messfrequenzanpassung und Temperaturkompensation ØFunktionsprüfung/Ermittlung Zellkonstante mit definierter KCl-Lösung ØBehandlung von Messzellen (gut Spülen, Pt/Pt- Aufbewahren im Wasser) ØMessung kleiner Leitfähigkeiten unter 10 µS/cm unter Luftabschluss Vorlesung Wasseranalytik
Praxis Anwendung der Leitfähigkeitsmessung Øhohe Leitfähigkeit ist Hinweis auf Verschmutzung, geologischer Einfluss oder Meerwassereintrag ØKorrelation Leitfähigkeit – Ionenbilanz ØReinheitskontrolle von Wasser (Ionenaustausch: 0, 01 µS/cm → 5 µg/L) ØBetriebskontrolle (Spülprozesse in Molkerei und bei der Bierherstellung) ØKonduktometrische Titration (H+ + Cl- + Na+ + OH- → H 2 O + Na+ + Cl-) µs/cm 0, 1 0, 3 10 ms/cm 30 100 1 3 10 30 1000 Speisewasser für Wasserrohrkessel Vollentsalzung Ionenaustauscher Regenwasser Trinkwasser Oberflächenwässer Meerwasser Industrielles Prozesswässer Vorlesung Wasseranalytik
Grundlagen der Potentiometrie Zn - Entstehung einer Galvani-Spannung ? -+ - + Zn 2+ E 0(1/2 H 2/H+) Zn. Cl 2 - Elektrodenarten (je nach der Anzahl der Gleichgewichte unterscheidet man Elektroden 1. , 2. und 3) ØElektrode 1. Art ØElektroden 2. Art ( ) ( Ag/Ag. Cl ) ØElektroden 3. Art (Ag/Ag 2 S +Pb. S) Potentialmessung • Messung der Spannung zwischen den beiden Elektroden immer stromlos Vorlesung Wasseranalytik
Referenzelektroden (1) ü Standardwasserstoffelektrode ü Ag/Ag. Cl, Cl--Elektrode ü Hg/Hg 2 Cl 2, Cl--Elektrode (Kalomelelektrode) ü Tl(Hg)/Tl. Cl, Cl--Elektrode (Thalamidelektrode®) ü Hg/Hg 2 SO 4, SO 42 --Elektrode Anforderungen an eine Referenzelektrode - stabiles, reproduzierbares Potential (besser als 0. 1 m. V) - Variationsbreite der Einsatzbedingungen (Redoxverhalten, p. H, Temperatur) - keine Wechselwirkung mit der Messelektrode - keine Veränderung des Analyten durch Elektrolytlösung der Referenzelektrode. Vorlesung Wasseranalytik
Referenzelektroden: Ag/Ag. Cl, Cl--Elektrode Vorlesung Wasseranalytik
Referenzelektroden (2) Diaphragmaform von Bezugselektroden: (a) Schliffdiaphragma, (b) Keramikdiaphragma, (c) Lochdiaphragma einer Einstabmesskette mit Polymermatrix-Füllung Vorlesung Wasseranalytik
p. H-Wert Potentiometrische p. H-Wert-Bestimmung Bedeutung: - allgemeiner Parameter Feststellung Gewässergüte (Trinkw. V: p. H= 6, 5… 9, 5) - Kriterium für Möglichkeit stattfindender Prozesse 5 Fe. S 2 + 14 NO 3 - + 8 H 2 O = 7 N 2 + 10 SO 42 - + 5 Fe. OOH + 11 H+ 2 Fe. S 2 + 7 O 2 + 2 H 2 O = 2 Fe 2+ + 4 SO 42 - + 4 H+ - Bedeutung für Optimierung vieler Verfahren der Wasseraufbereitung Aussagen zu einzelnen Wasserinhaltsstoffen/Prozessen Prinzip: - Messung: Potentialdifferenz Bezugselektrode – Messelektrode - Bezugselektrode: konstantes, bekanntes Potential - Messelektrode: Potential wird durch p. H-Wert bestimmt - Potentialbestimmender Prozess: Diffusions- und Ionenaustauschvorgang Vorlesung Wasseranalytik

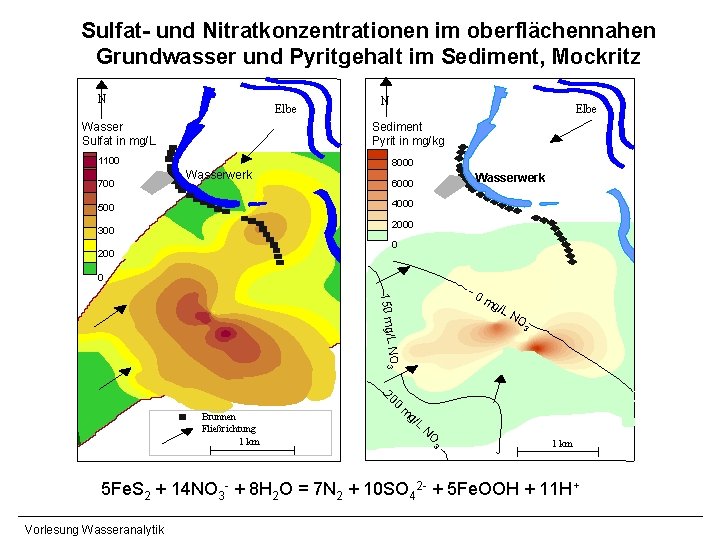

Sulfat- und Nitratkonzentrationen im oberflächennahen Grundwasser und Pyritgehalt im Sediment, Mockritz N River Elbe N Elbe Sediment Pyrit in mg/kg Wasser Sulfat in mg/L 1100 700 Elbe Wasserwerk 8000 Wasserwerk 6000 4000 500 2000 300 0 200 0 150 mg/L 0 m g/L NO 3 20 Brunnen Fließrichtung 1 km 0 m g/ L N O 3 1 km 5 Fe. S 2 + 14 NO 3 - + 8 H 2 O = 7 N 2 + 10 SO 42 - + 5 Fe. OOH + 11 H+ Vorlesung Wasseranalytik
Vorlesung Wasseranalytik

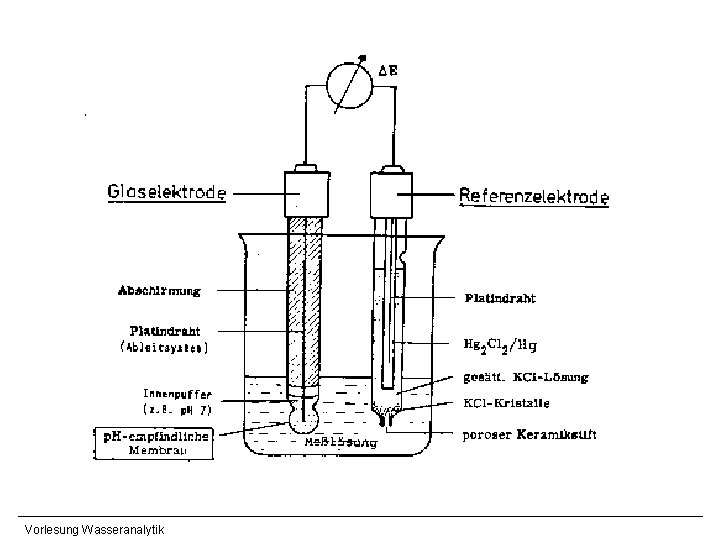

p. H-Wert ΔU Einstabmesskette, Glasund Bezugselektrode sind in einem System vereinigt. Wasserprobe Lösung der Bezugselektrode (meist KCl) Bezugselektrode Diaphragma Glasmembran 72% Si. O 2 22% Na 2 O 6% Ca. O Vorlesung Wasseranalytik Pufferlösung mit konstanter [H 3 O]+ Anschlusselektrode
p. H-Wert Potentiometrische p. H-Wert-Bestimmung Messelektrode (Glaselektrode): - geschlossene Glaskugel mit Pufferlösung (definierter p. H) - spezielles dünnwandiges Glas, quellfähig, leitend (Gitterionen) - Ausbildung „äußere“ und „innere“ Gelschicht (dort Ionenaustausch- und Diffusionsprozesse) - in Probe: Bildung inneres und äußeres Potential - Messung Potentialdifferenz (durch Ableiten innere und äußere Elektrode) 25 °C: Vorlesung Wasseranalytik
Vorlesung Wasseranalytik
p. H-Wert Potentiometrische p. H-Wert-Bestimmung Praxis: - p. H-Messung temperaturabhängig (NERNST), i. a. Temperatur kompensiert - vor der ersten Benutzung: Quellen der Elektrode - Einstabmessketten in KCl-Lösung aufbewahren - Glaselektrode nicht trocken abreiben, nie erhitzen - Messung in stark alkalischen Medien möglichst kurz - öl-, fetthaltige Wässer: spezielle Reinigung (u. a. Ethanol) - mindestens je Messtag kalibrieren (Steilheit) Vorlesung Wasseranalytik
p. H-Wert Potentiometrie weiter ionenselektive Elektroden: (Festkörper- und Flüssigmembranelektroden) - potentiometrische Verfahren - Messelektrode: Innenraum bekannte Lösung, außen: Probelösung und Bezugselektrode - dazwischen heterogene Membran oder kristalliner Festkörper (schwerlösliches, anorganisches Salz) - an der Phasengrenze Messlösung – Membran (Festkörper) bilden Stoffe selektiv Potential aus (Funktion der Konzentration) - Ziel: nur einzelne Ionenart messbar, in der Praxis oft Querempfindlichkeit Beispiele: - fluorselektive Elektrode (Lanthanfluoridkristall) - Festkörperelektroden für Silber-, Chlorid-, Bromid-, Iodid- und Sulfidmessungen Vorlesung Wasseranalytik
p. H-Wert Drei wichtigsten Bauformen ionenselektiver Elektroden 3 3 3 2 F- 2 Ca 2+ 2 1 1 1 p. H-Glaselektrode: 1 = Glasmembran 2 = innere Ableitung Ionenselektive Elektrode mit Festkörpermembran 3 = Innenpuffer E = Econst - 59, 16 p. H 1 = Membran 1 = poröse Membran mit aktiver organischer Phase (3) getränkt 2 = innere Ableitung (wässrige Lösung) 3 = Innenlösung 3 = organische Phase (Vorrat) La. F 3= La. F 2+ + FE = Econst - 59, 16 lg a. F Vorlesung Wasseranalytik IS – Elektrode mit flüssiger Membran I 2 Ca = 2 I- + Ca 2+ E= Econst + 59, 16/2 lg a. Ca
Strukturformeln von Ionophorverbindungen Vorlesung Wasseranalytik
Übersicht über ionenselktiven Elektroden Vorlesung Wasseranalytik

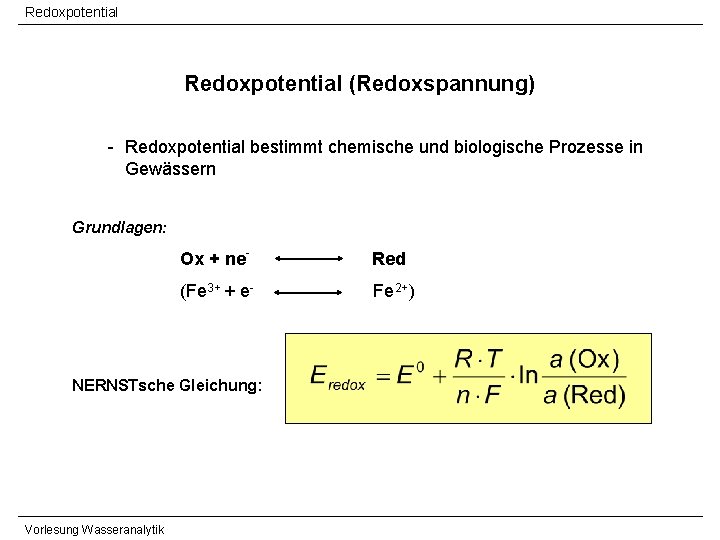

Redoxpotential (Redoxspannung) - Redoxpotential bestimmt chemische und biologische Prozesse in Gewässern Grundlagen: Ox + ne- Red (Fe 3+ + e- Fe 2+) NERNSTsche Gleichung: Vorlesung Wasseranalytik

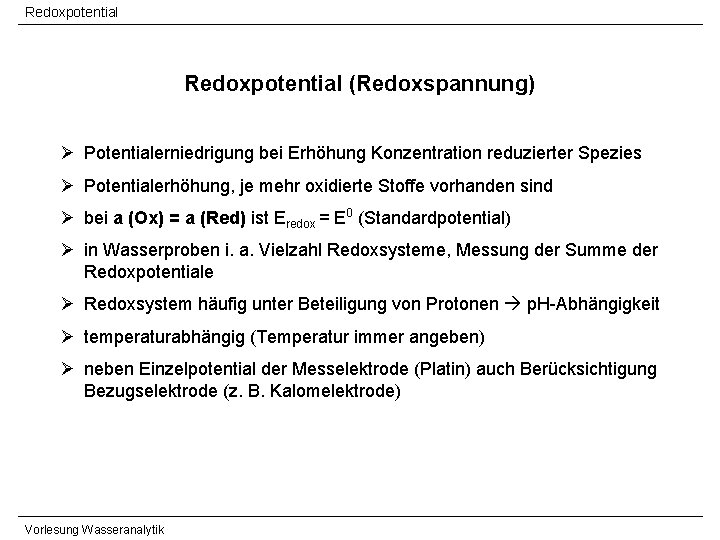

Redoxpotential (Redoxspannung) Ø Potentialerniedrigung bei Erhöhung Konzentration reduzierter Spezies Ø Potentialerhöhung, je mehr oxidierte Stoffe vorhanden sind Ø bei a (Ox) = a (Red) ist Eredox = E 0 (Standardpotential) Ø in Wasserproben i. a. Vielzahl Redoxsysteme, Messung der Summe der Redoxpotentiale Ø Redoxsystem häufig unter Beteiligung von Protonen p. H-Abhängigkeit Ø temperaturabhängig (Temperatur immer angeben) Ø neben Einzelpotential der Messelektrode (Platin) auch Berücksichtigung Bezugselektrode (z. B. Kalomelektrode) Vorlesung Wasseranalytik
Redoxpotential (Redoxspannung) Praxis: - regelmäßig Messkette überprüfen (gesättigte Chinhydronlösung in Pufferlösung) - Größe des Redoxpotentials abhängig von: • p. H-Wert • Temperatur • Ionenaktivität • Beschaffenheit Elektrodenoberfläche - Störungen durch Beläge auf Platinelektrode (z. B. Manganoxidhydrat) - lange Einstellzeiten beim Wechsel von Lösungen mit verschiedenen Ionenaktivitäten - Redoxpotential: Anhaltspunkt für aerobe/anaerobe Prozesse: • < -200 m. V: strikt anaerob • -200 bis 0 m. V: Übergangscharakter • positive Werte: aerobe Vorgänge Vorlesung Wasseranalytik

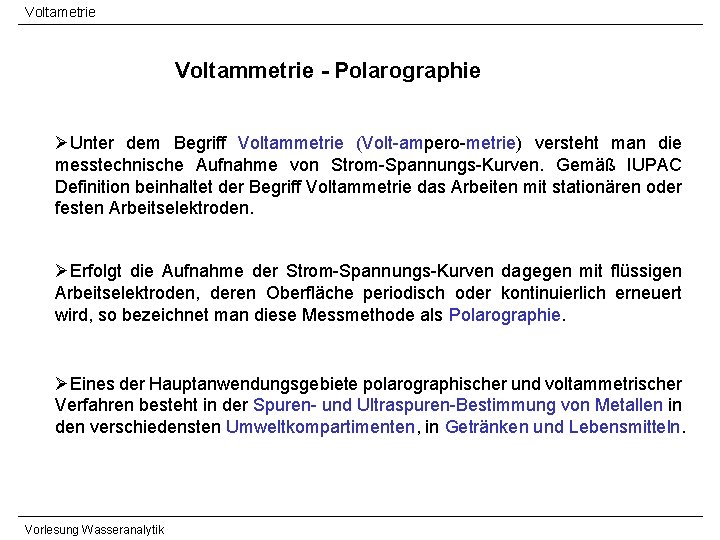

Voltametrie Voltammetrie - Polarographie ØUnter dem Begriff Voltammetrie (Volt-ampero-metrie) versteht man die messtechnische Aufnahme von Strom-Spannungs-Kurven. Gemäß IUPAC Definition beinhaltet der Begriff Voltammetrie das Arbeiten mit stationären oder festen Arbeitselektroden. ØErfolgt die Aufnahme der Strom-Spannungs-Kurven dagegen mit flüssigen Arbeitselektroden, deren Oberfläche periodisch oder kontinuierlich erneuert wird, so bezeichnet man diese Messmethode als Polarographie. ØEines der Hauptanwendungsgebiete polarographischer und voltammetrischer Verfahren besteht in der Spuren- und Ultraspuren-Bestimmung von Metallen in den verschiedensten Umweltkompartimenten, in Getränken und Lebensmitteln. Vorlesung Wasseranalytik

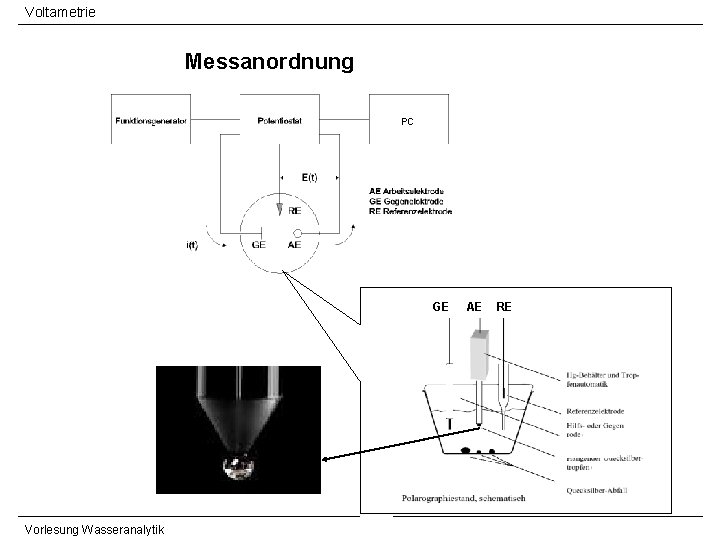

Voltametrie Messanordnung PC GE Vorlesung Wasseranalytik AE RE
Voltametrie Arbeitsprinzip der Voltammetrie/Polarographie Substanzen werden oxidiert oder reduziert Konzentrationsabnahme im Bereich Elektrodenoberfläche Entstehung eines Konzentrationsgradienten Nachlieferung der Substanz wird durch Diffusion bestimmt Ausbildung eines Diffusionsgrenzstromes Vorlesung Wasseranalytik
Voltametrie Theoretische Grundlagen der Polarographie • Im einfachsten Falle beruht das Messprinzip der Polarographie auf die Verfolgung des Stromes (i), der bei linearer Spanungsänderung durch die DME fließt. Fließender Strom i = i. F + i. C i. F- Faradayscher Strom (die Oxidation oder Reduktion des Analyten) i. C- Kapazitätsstrom (die Auf- und Entladung der elektrochemischen Doppelschicht der Arbeitselektrode) E 1/2 Verhältnisse von faradayschen Strom i. F zum Kapazitätsstrom i. C in einem Gleichstrompolarogramm Ilković-Gleichung: Vorlesung Wasseranalytik
Voltametrie Vorlesung Wasseranalytik
Voltammetrische Methoden Klassische Direktstrom - Polarographie mit kontinuierlicher Strommessung (Detektionslimit: 10 -4 M) Vorlesung Wasseranalytik
Puls-Methoden Zu den Pulsmethoden gehören: • Normal-Puls-Polarographie, • Differential-Puls-Polarographie • Rechteckwellenpolarographie Die allgemeine Merkmal dieser Methoden besteht, dass die Elektrodenvorgänge in unterschiedlicher Weise mit periodisch wechselnden Spannungen bei gleich bleibender oder wachsender Amplitude angeregt werden. Dabei kommt es zu der Erscheinung, dass während der Pulszeit der Faradaysche-Strom i. F mit t-1/2 und der Kapazitätsstrom i. C nach e-kt abklingt. Folglich wird bei einer Messung gegen Ende der Pulszeit tp vorwiegend der Faradaysche Anteil erfasst, da der Kapazitätsstrom zu diesem Zeitpunkt fast vollständig abgeklungen ist. Vorlesung Wasseranalytik
Normal-Puls-Methode (Detektionslimit: bis 10 -7 M) Bei der Normal-Puls-Polarographie wird, ausgehend von einem bestimmten Basispotential, nur ein kurzer Spannungspuls zum Ende jedes Tropfens angelegt, dessen Höhe von Tropfen zu Tropfen schrittweise gesteigert wird. Die Strommessung erfolgt nur im hinteren Teil des Spannungspulses. Vorlesung Wasseranalytik
Differential-Puls-Methode (Detektionslimit: bis zu 10 -8 M) Das Anregungssignal besteht aus einer treppenförmig anwachsenden Gleichspannung, auf die in periodischer Folge kleine Rechteckpulse von gleich bleibender Spannung gesetzt werden. Vorlesung Wasseranalytik
Stripping Verfahren (Detektionslimit bis zu 10 -11 M) Die hohe Empfindlichkeit beruht darauf, dass der Analyt vor seiner Bestimmung an der Arbeitselektrode angereichert wird und durch die Potenzialumkerung wird die angereichten Analytspezies abgelöst. Men+ + ne- + (Hg) Anreicherun Me 0(Hg) Bestimmung Durch ASV können alle Metalle bestimmt werden, die unter Bildung von Amalgamen in Quecksilber löslich sind. Vorlesung Wasseranalytik
Inverse DPP von Trinkwasser Vorlesung Wasseranalytik
Voltametrie Anwendung der Voltammetrie in der Wasseranalytik DIN 38406 Teil 16: Bestimmung von 7 Metallen (Zink, Kupfer, Thallium, Blei, Cadmium, Nickel Cobalt) mittels Voltammetrie Ø VOLTAMMETRIE: - Aufnahme von Strom-Spannungskurven an polarisierten Arbeitselektroden (Messung der Stromstärke bei zeitlich veränderter Spannung) Ø POLAROGRAPHIE: - Vorlesung Wasseranalytik spezielle Methode mit einer flüssigen, tropfenden (d. h. sich verändernden) Quecksilberelektrode als Arbeitselektrode, Oberfläche erneuert sich ständig – damit frei von störenden Substanzen
Voltametrie Anwendung der Voltametrie/Polarographie in der Wasseranalytik Ø qualitative Aussagen: - Art der Substanz ist durch das Halbstufenpotential charakterisiert, Steuerung über Zusammensetzung des Grundelektrolyten (Puffer, Zusätze) Ø quantitative Aussagen: - Diffusionsgrenzstrom ist konzentrationsabhängig (Höhe der Stufe) - Messung von Peakhöhen nach Integration der Stufen, Kalibrierung notwendig Ø Invers-Voltametrie: (Detektionslimit bis zu 10 -11 M) - Vorlesung Wasseranalytik Möglichkeit zur Anreicherung, zunächst Abscheidung der Metalle an Hg-Elektrode als Amalgame, anschließend Auflösung durch Potentialumkehr und Messung

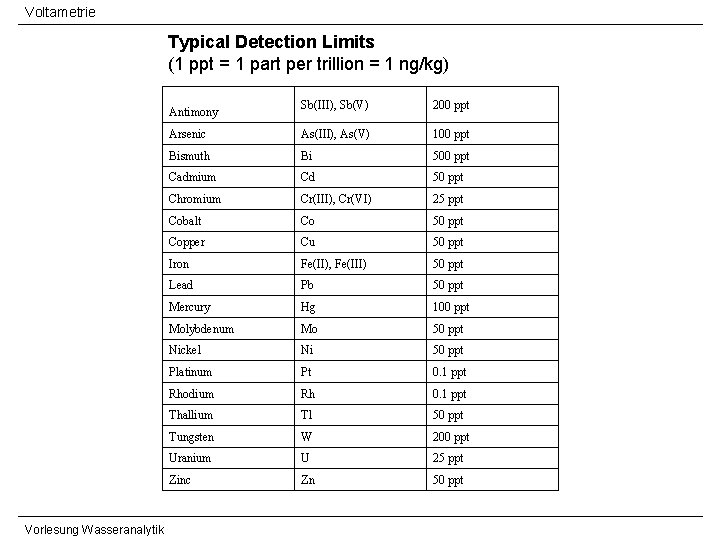

Voltametrie Typical Detection Limits (1 ppt = 1 part per trillion = 1 ng/kg) Sb(III), Sb(V) 200 ppt Arsenic As(III), As(V) 100 ppt Bismuth Bi 500 ppt Cadmium Cd 50 ppt Chromium Cr(III), Cr(VI) 25 ppt Cobalt Co 50 ppt Copper Cu 50 ppt Iron Fe(II), Fe(III) 50 ppt Lead Pb 50 ppt Mercury Hg 100 ppt Molybdenum Mo 50 ppt Nickel Ni 50 ppt Platinum Pt 0. 1 ppt Rhodium Rh 0. 1 ppt Thallium Tl 50 ppt Tungsten W 200 ppt Uranium U 25 ppt Zinc Zn 50 ppt Antimony Vorlesung Wasseranalytik
Amperometrische Sauerstoffbestimmung Amperometrie: -Spannung Arbeitselektrode konstant -Messung von Diffusionsströmen -Proportionalität zur Analytkonzentration Sauerstoffbestimmung -Reduktion an der Katode O 2 + 4 e - + 4 H + O 2 + 4 e - + 2 H 2 O 4 OH- (saure Lösung) (alkalische Lösung) -Katode (inert, z. B. Platin) negativ aufgeladen -Sauerstoff diffundiert durch spezielle Membran, wird reduziert -stufenförmiger Anstieg der Stromstärke, gegen Grenzwert Vorlesung Wasseranalytik
-Diffusionsgrenzstrom proportional zur Konzentration IGR = n F A Pm ______ L c (O 2) IGR n A L Pm Diffusionsgrenzstrom Anzahl der Ladungsträger Elektrodenoberfläche Dicke der elektrochem. Doppelschicht Permeabilitätskoeffizient - Membran (z. B. Teflon) verhindert andere Redoxreaktionen - Anströmgeschwindigkeit mind. 0, 25 m/s Vorlesung Wasseranalytik

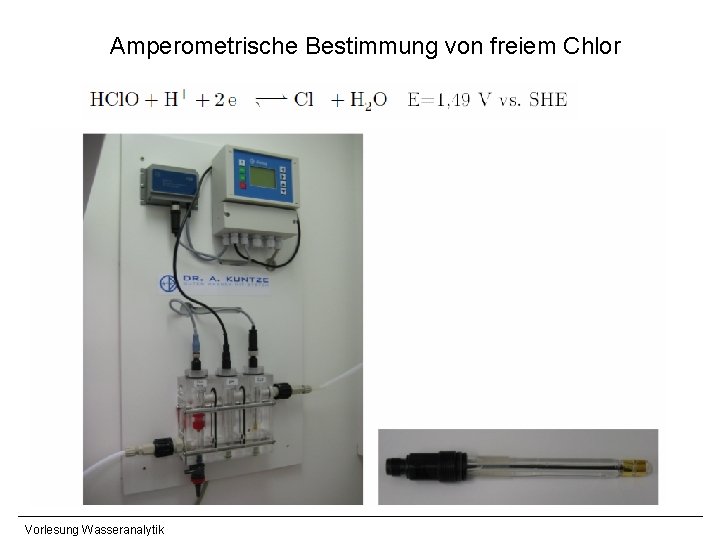

Amperometrische Bestimmung von freiem Chlor Vorlesung Wasseranalytik
Amperometrische Bestimmung von CSB Bestimmungsgrenze 1 mg/L CSB Analysenzeit 3 Minuten Vorlesung Wasseranalytik
