Klassificering af energibesparelser Beregningsværktøj for håndværkere og rådgivere Ventilation Og køl

Ventilation Optimering af varme og el Optimering af Køl

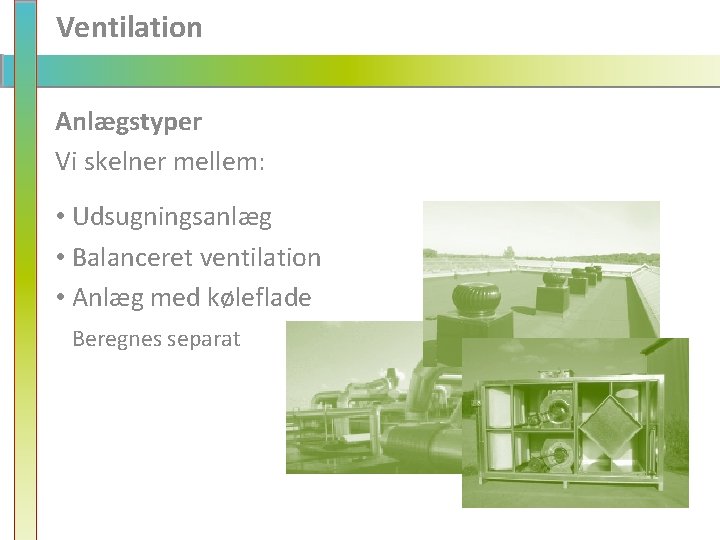

Ventilation Anlægstyper Vi skelner mellem: • Udsugningsanlæg • Balanceret ventilation • Anlæg med køleflade Beregnes separat

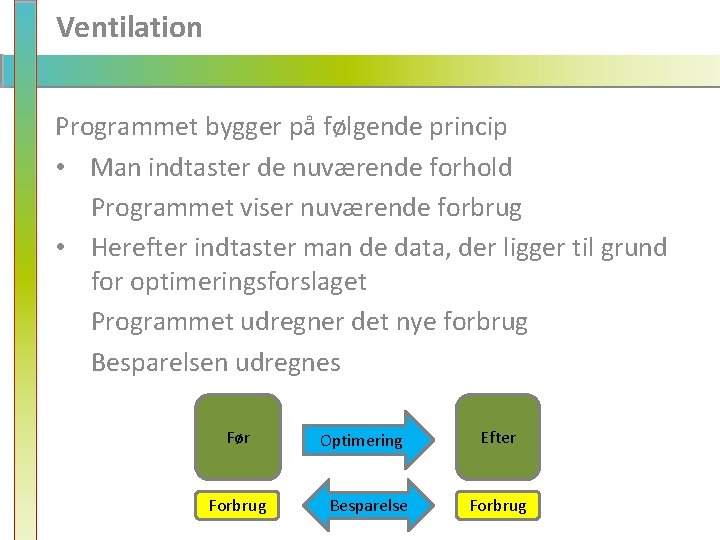

Ventilation Programmet bygger på følgende princip • Man indtaster de nuværende forhold Programmet viser nuværende forbrug • Herefter indtaster man de data, der ligger til grund for optimeringsforslaget Programmet udregner det nye forbrug Besparelsen udregnes Før Forbrug Optimering Besparelse Efter Forbrug

Ventilation Besparelsesforslag 1. Reduktion af driftstid 2. Reduktion af indblæsningstemperatur 3. Reduktion af volumenstrømme 4. Etablering af varmegenvinding 5. Udskiftning af ventilator og motor 6. Kombinerede forslag (enkeltforslag vises ikke)

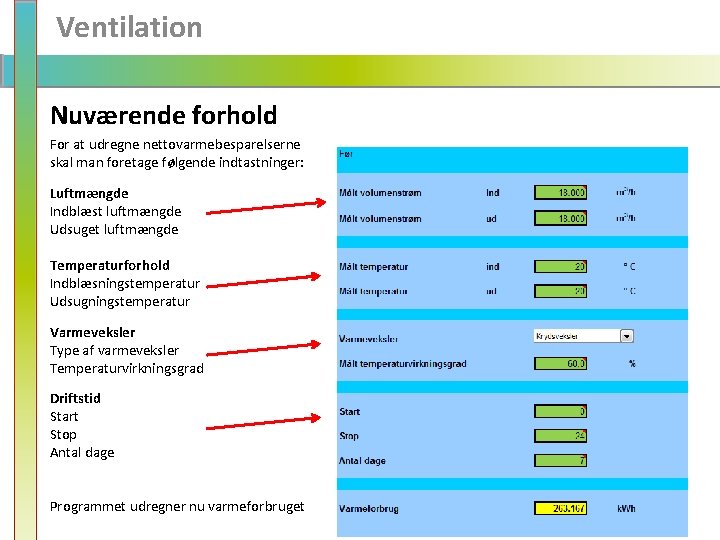

Ventilation Nuværende forhold For at udregne nettovarmebesparelserne skal man foretage følgende indtastninger: Luftmængde Indblæst luftmængde Udsuget luftmængde Temperaturforhold Indblæsningstemperatur Udsugningstemperatur Varmeveksler Type af varmeveksler Temperaturvirkningsgrad Driftstid Start Stop Antal dage Programmet udregner nu varmeforbruget

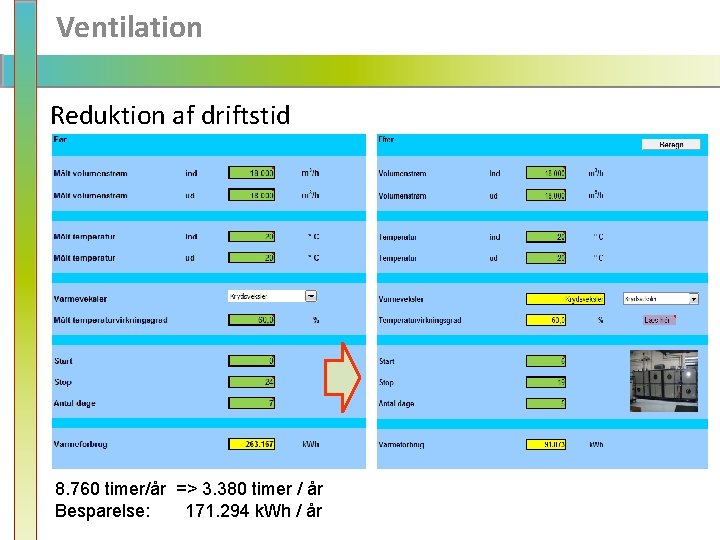

Ventilation Reduktion af driftstid 8. 760 timer/år => 3. 380 timer / år Besparelse: 171. 294 k. Wh / år

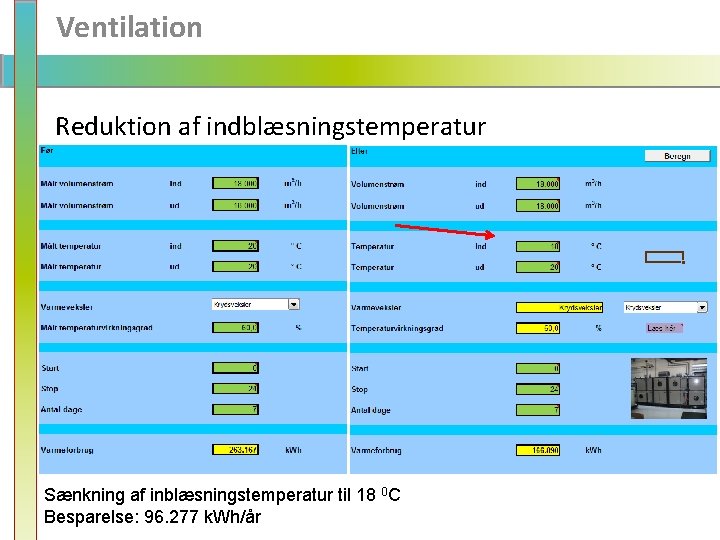

Ventilation Reduktion af indblæsningstemperatur Sænkning af inblæsningstemperatur til 18 0 C Besparelse: 96. 277 k. Wh/år

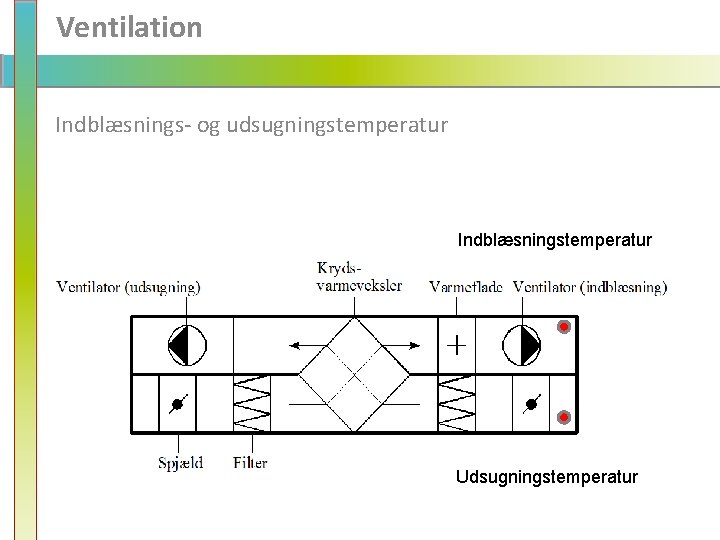

Ventilation Indblæsnings- og udsugningstemperatur Indblæsningstemperatur Udsugningstemperatur

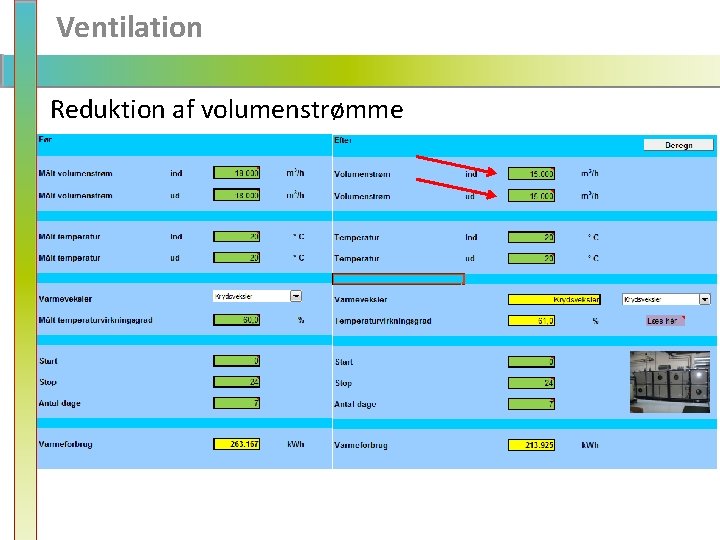

Ventilation Reduktion af volumenstrømme

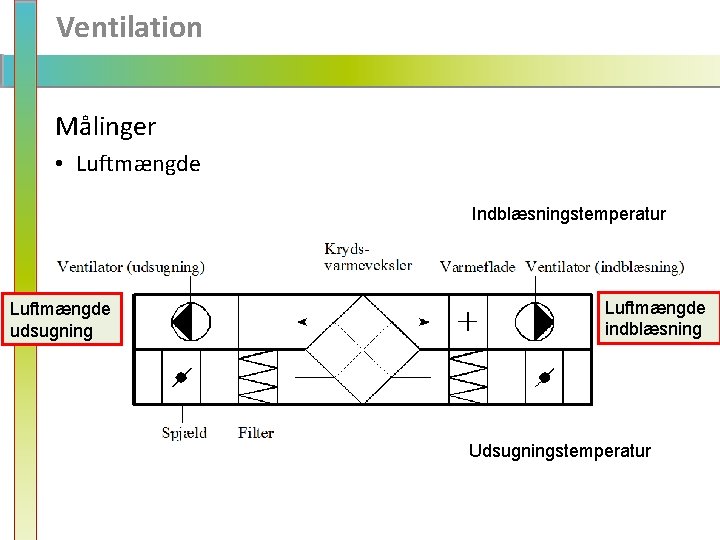

Ventilation Målinger • Luftmængde Indblæsningstemperatur Luftmængde udsugning Luftmængde indblæsning Udsugningstemperatur

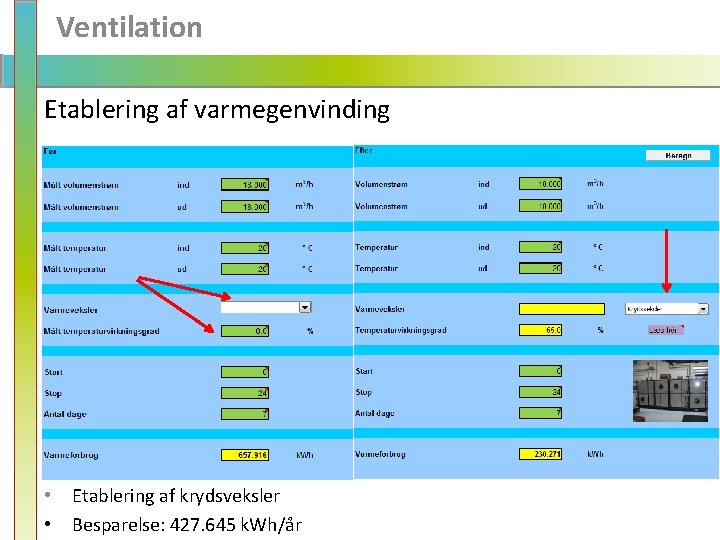

Ventilation Etablering af varmegenvinding • Etablering af krydsveksler • Besparelse: 427. 645 k. Wh/år

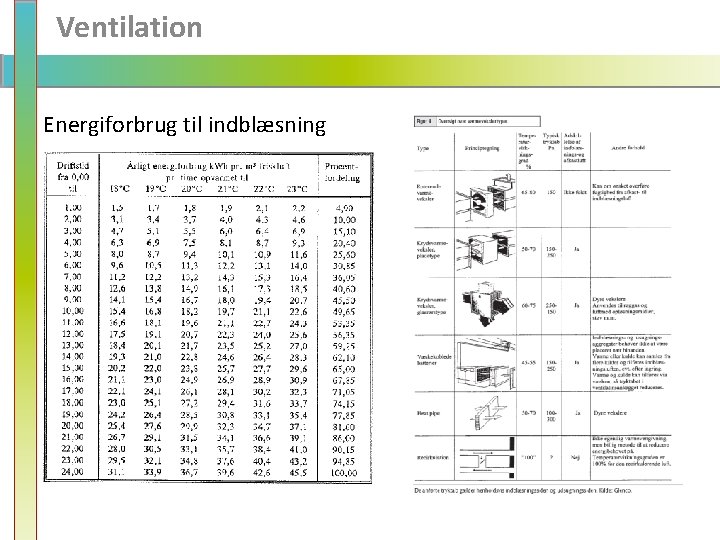

Ventilation Energiforbrug til indblæsning

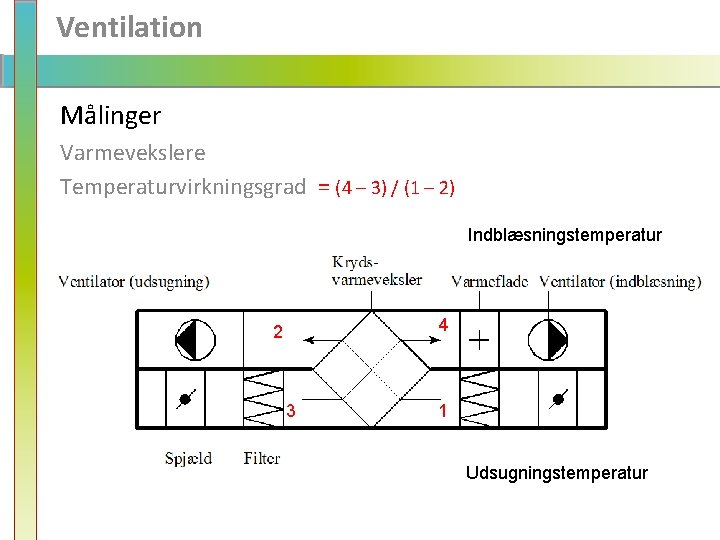

Ventilation Målinger Varmevekslere Temperaturvirkningsgrad = (4 – 3) / (1 – 2) Indblæsningstemperatur 4 2 3 1 Udsugningstemperatur

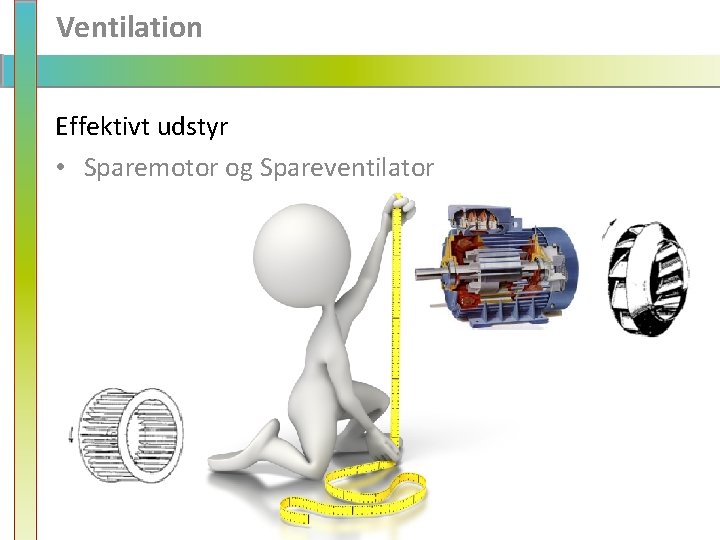

Ventilation Effektivt udstyr • Sparemotor og Spareventilator

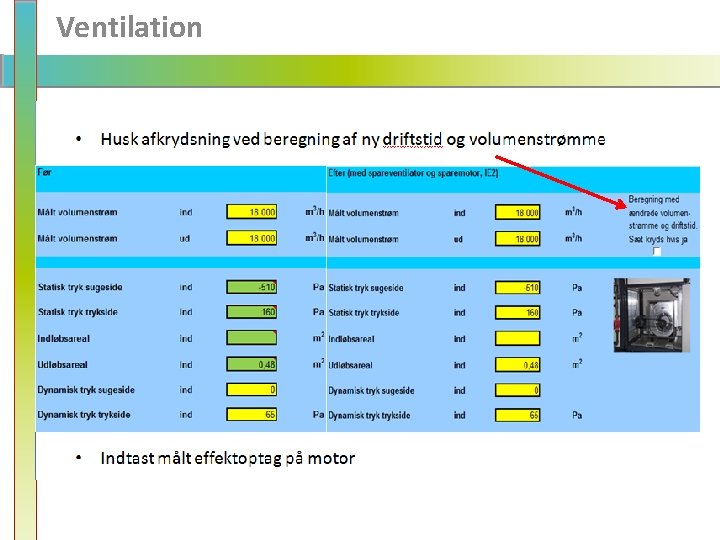

Ventilation

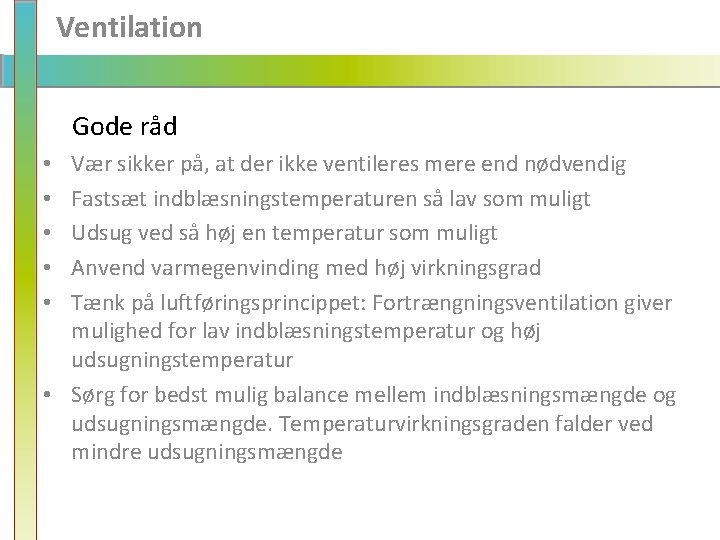

Ventilation Gode råd Vær sikker på, at der ikke ventileres mere end nødvendig Fastsæt indblæsningstemperaturen så lav som muligt Udsug ved så høj en temperatur som muligt Anvend varmegenvinding med høj virkningsgrad Tænk på luftføringsprincippet: Fortrængningsventilation giver mulighed for lav indblæsningstemperatur og høj udsugningstemperatur • Sørg for bedst mulig balance mellem indblæsningsmængde og udsugningsmængde. Temperaturvirkningsgraden falder ved mindre udsugningsmængde • • •

Køl Besparelsesforslag • Reduktion af driftstid • Hæve indblæsningstemperaturen • Hæve kølefladens overfladetemperatur • Reduktion af volumenstrøm • Hævning af fordampningstemperatur • Reduktion af kondenseringstemperatur • Kombinerede forslag (enkeltforslag vises ikke)

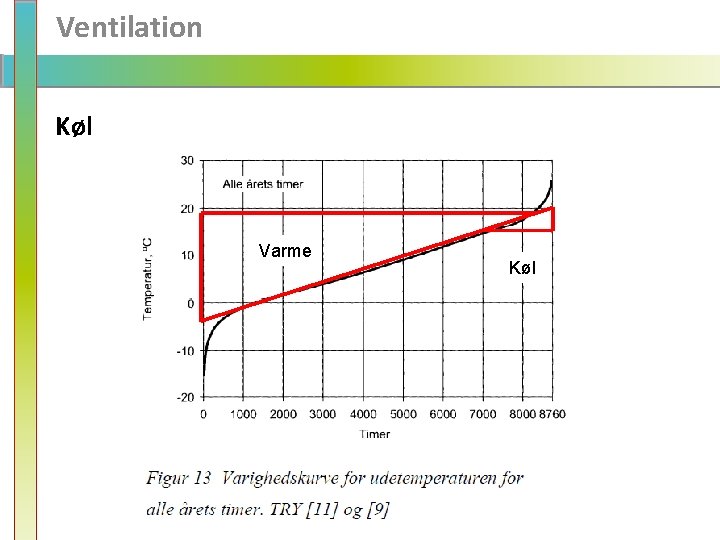

Ventilation Køl Varme Køl

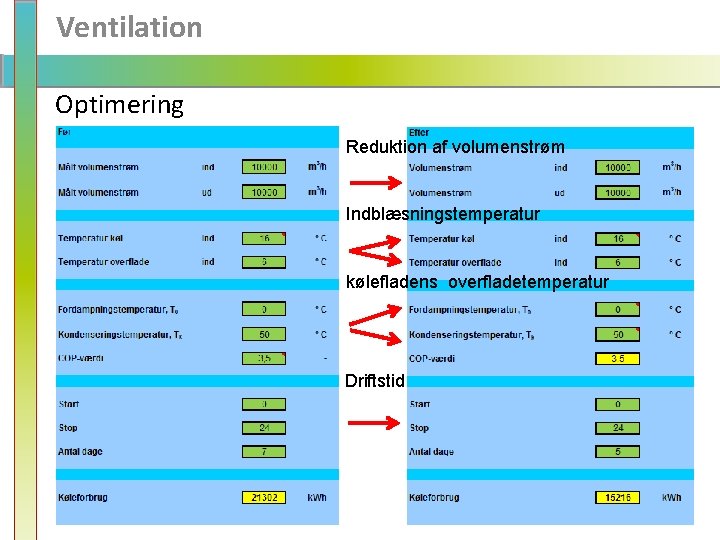

Ventilation Optimering Reduktion af volumenstrøm Indblæsningstemperatur kølefladens overfladetemperatur Driftstid
