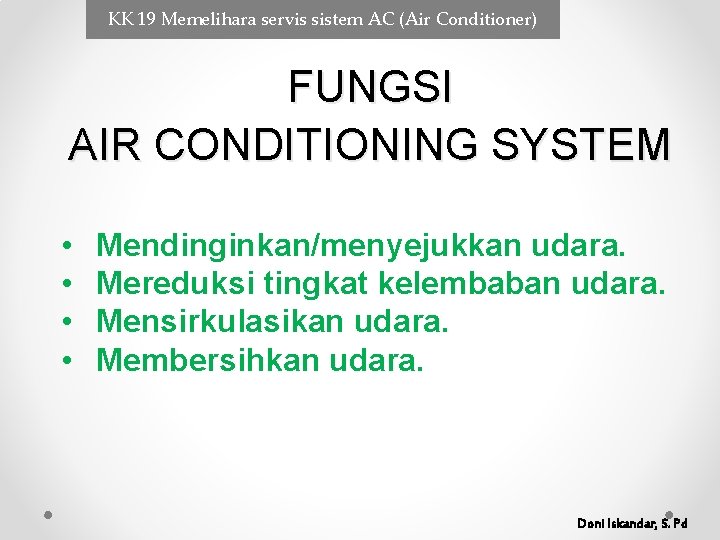

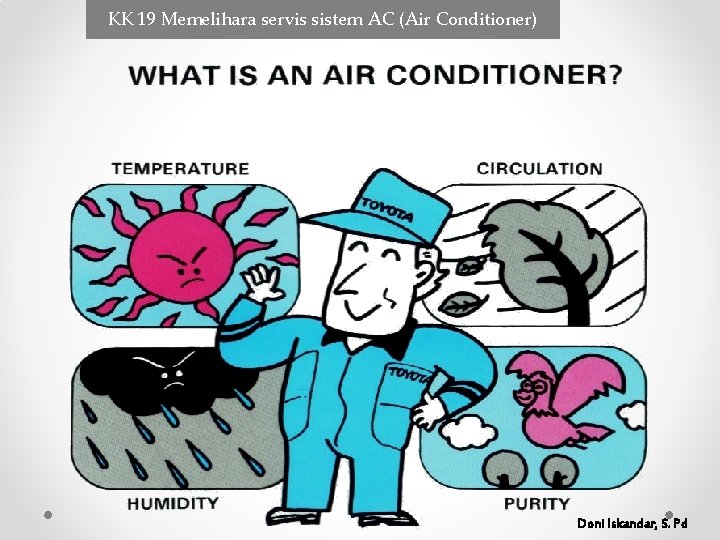

KK 19 Memelihara servis sistem AC (Air Conditioner) FUNGSI AIR CONDITIONING SYSTEM • • Mendinginkan/menyejukkan udara. Mereduksi tingkat kelembaban udara. Mensirkulasikan udara. Membersihkan udara. Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

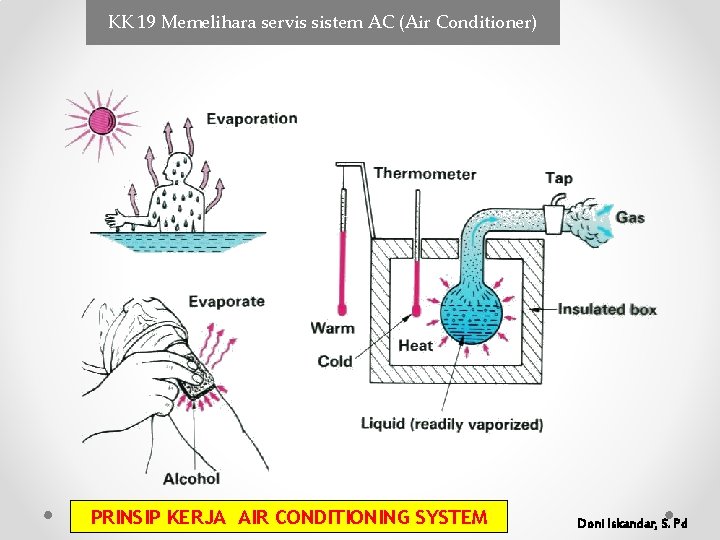

KK 19 Memelihara servis sistem AC (Air Conditioner) PRINSIP KERJA AIR CONDITIONING SYSTEM Doni Iskandar, S. Pd

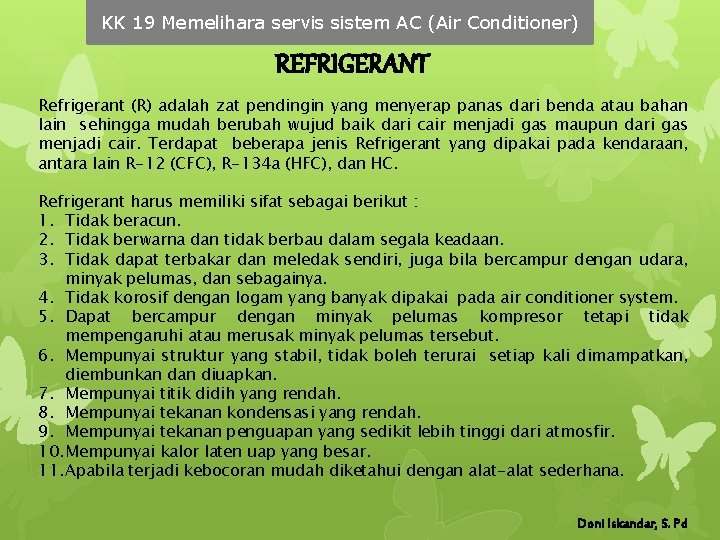

KK 19 Memelihara servis sistem AC (Air Conditioner) REFRIGERANT Refrigerant (R) adalah zat pendingin yang menyerap panas dari benda atau bahan lain sehingga mudah berubah wujud baik dari cair menjadi gas maupun dari gas menjadi cair. Terdapat beberapa jenis Refrigerant yang dipakai pada kendaraan, antara lain R-12 (CFC), R-134 a (HFC), dan HC. Refrigerant harus memiliki sifat sebagai berikut : 1. Tidak beracun. 2. Tidak berwarna dan tidak berbau dalam segala keadaan. 3. Tidak dapat terbakar dan meledak sendiri, juga bila bercampur dengan udara, minyak pelumas, dan sebagainya. 4. Tidak korosif dengan logam yang banyak dipakai pada air conditioner system. 5. Dapat bercampur dengan minyak pelumas kompresor tetapi tidak mempengaruhi atau merusak minyak pelumas tersebut. 6. Mempunyai struktur yang stabil, tidak boleh terurai setiap kali dimampatkan, diembunkan diuapkan. 7. Mempunyai titik didih yang rendah. 8. Mempunyai tekanan kondensasi yang rendah. 9. Mempunyai tekanan penguapan yang sedikit lebih tinggi dari atmosfir. 10. Mempunyai kalor laten uap yang besar. 11. Apabila terjadi kebocoran mudah diketahui dengan alat-alat sederhana. Doni Iskandar, S. Pd

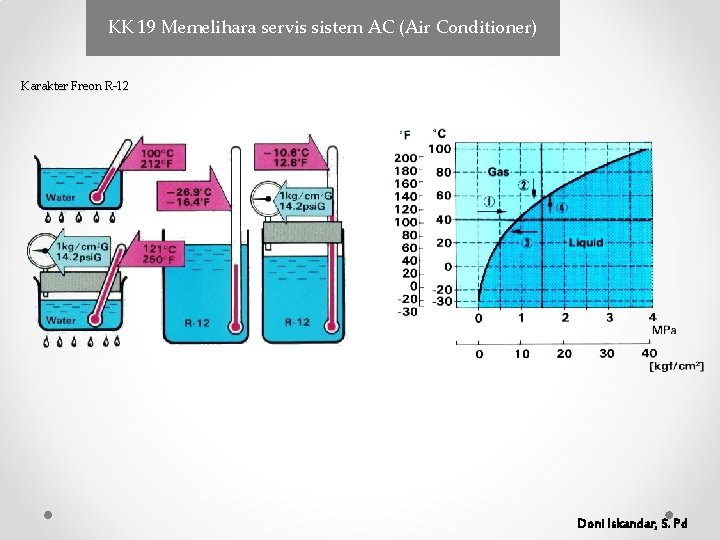

KK 19 Memelihara servis sistem AC (Air Conditioner) Karakter Freon R-12 Doni Iskandar, S. Pd

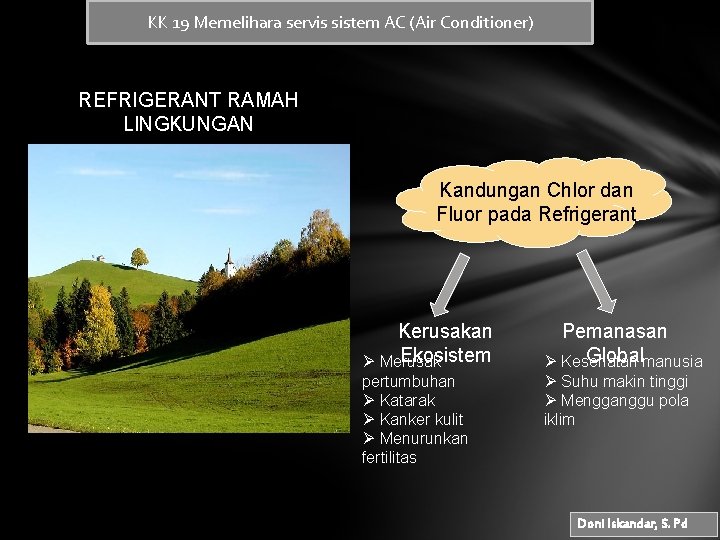

KK 19 Memelihara servis sistem AC (Air Conditioner) REFRIGERANT RAMAH LINGKUNGAN Kandungan Chlor dan Fluor pada Refrigerant Kerusakan Ekosistem Ø Merusak Pemanasan Globalmanusia Ø Kesehatan pertumbuhan Ø Katarak Ø Kanker kulit Ø Menurunkan fertilitas Ø Suhu makin tinggi Ø Mengganggu pola iklim Doni Iskandar, S. Pd

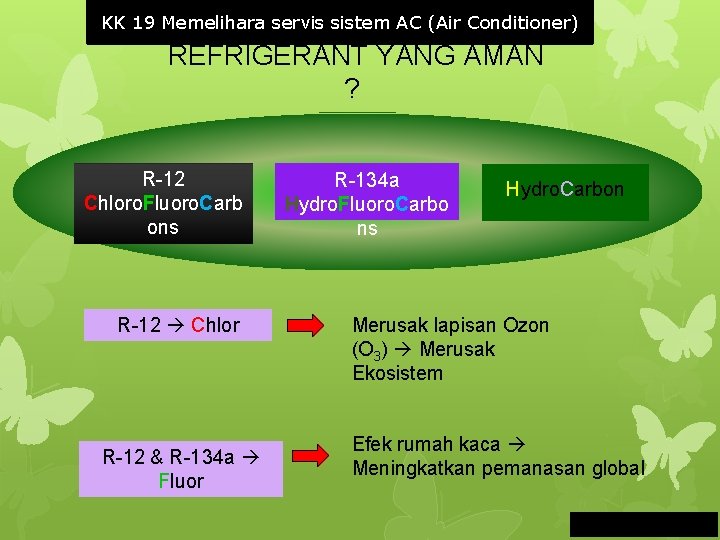

KK 19 Memelihara servis sistem AC (Air Conditioner) REFRIGERANT YANG AMAN ? R-12 Chloro. Fluoro. Carb ons R-12 Chlor R-12 & R-134 a Fluor R-134 a Hydro. Fluoro. Carbo ns Hydro. Carbon Merusak lapisan Ozon (O 3) Merusak Ekosistem Efek rumah kaca Meningkatkan pemanasan global Doni Iskandar, S. Pd

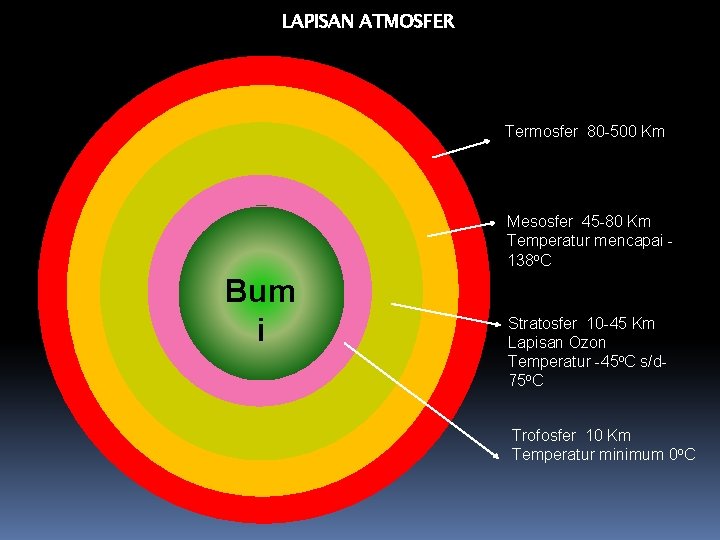

LAPISAN ATMOSFER Termosfer 80 -500 Km Mesosfer 45 -80 Km Temperatur mencapai 138 o. C Bum i Stratosfer 10 -45 Km Lapisan Ozon Temperatur -45 o. C s/d 75 o. C Trofosfer 10 Km Temperatur minimum 0 o. C

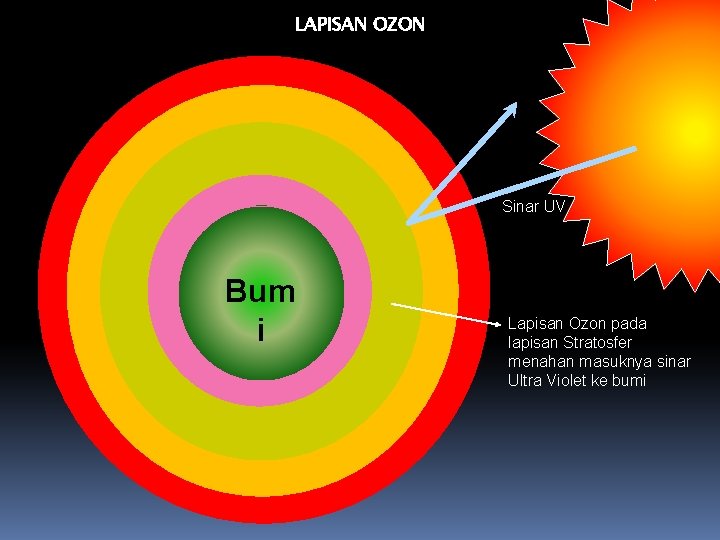

LAPISAN OZON Sinar UV Bum i Lapisan Ozon pada lapisan Stratosfer menahan masuknya sinar Ultra Violet ke bumi

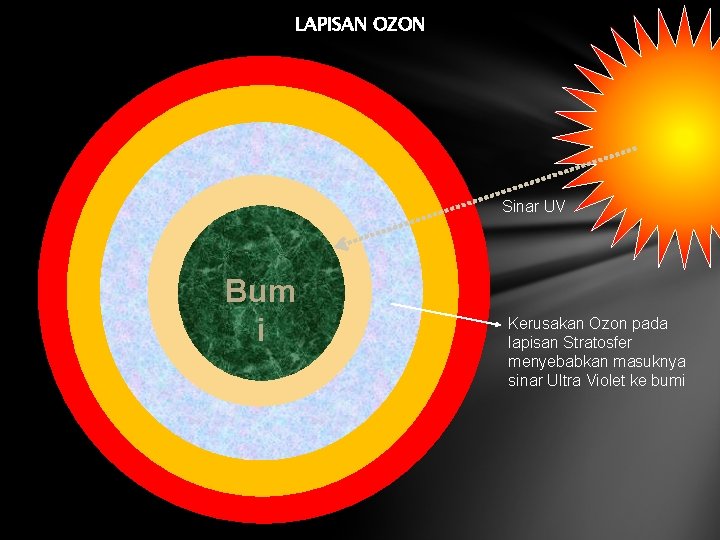

LAPISAN OZON Sinar UV Bum i Kerusakan Ozon pada lapisan Stratosfer menyebabkan masuknya sinar Ultra Violet ke bumi

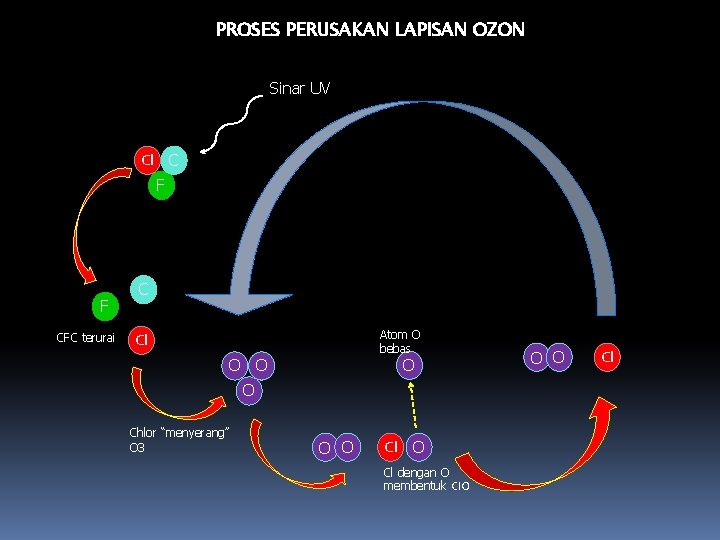

PROSES PERUSAKAN LAPISAN OZON Sinar UV Cl C F F CFC terurai C Atom O bebas Cl O O Chlor “menyerang” O 3 O O Cl dengan O membentuk Cl. O O O Cl

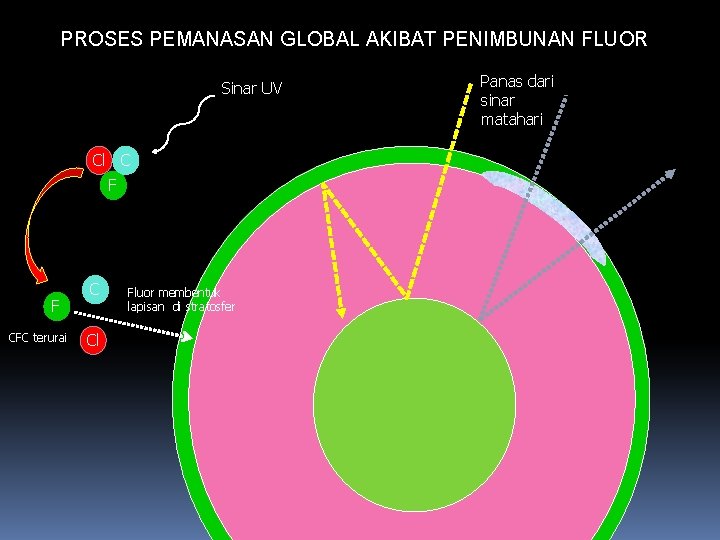

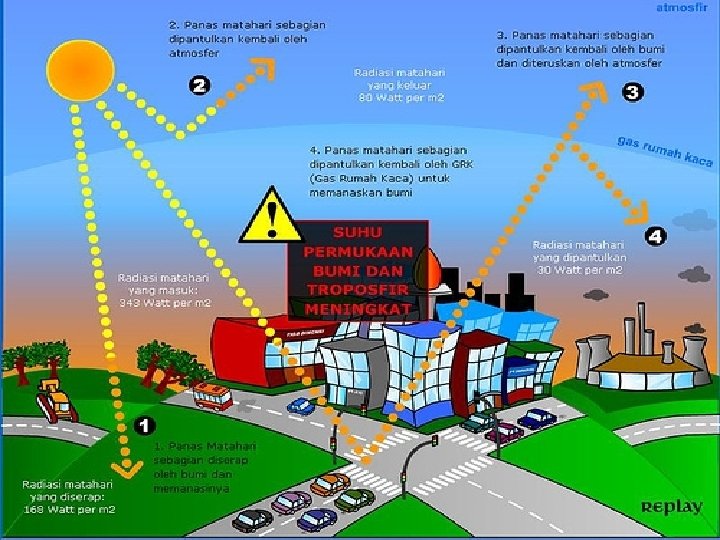

PROSES PEMANASAN GLOBAL AKIBAT PENIMBUNAN FLUOR Sinar UV Cl C F F CFC terurai C Cl Fluor membentuk lapisan di stratosfer Panas dari sinar matahari

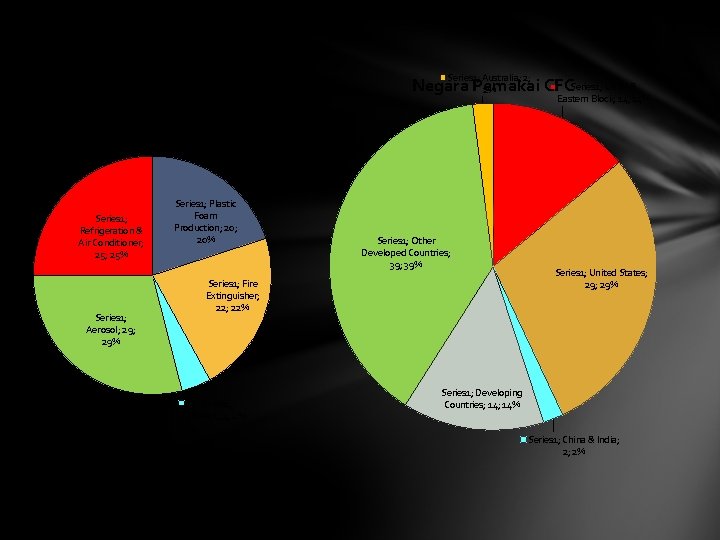

Series 1; Australia; 2; Negara Pemakai CFCSeries 1; USSR & 2% Eastern Block; 14% PEMAKAIAN CFC Series 1; Refrigeration & Air Conditioner; 25% Series 1; Aerosol; 29% Series 1; Plastic Foam Production; 20% Series 1; Other Developed Countries; 39% Series 1; Fire Extinguisher; 22% Series 1; Solvent; 4; 4% Series 1; United States; 29% Series 1; Developing Countries; 14% Series 1; China & India; 2; 2%

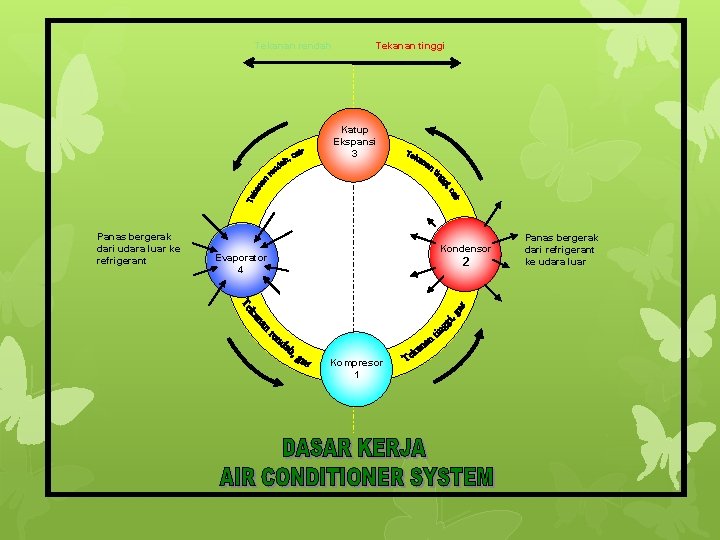

Tekanan rendah Tekanan tinggi Katup Ekspansi 3 Panas bergerak dari udara luar ke refrigerant Kondensor Evaporator 4 2 Kompresor 1 Panas bergerak dari refrigerant ke udara luar

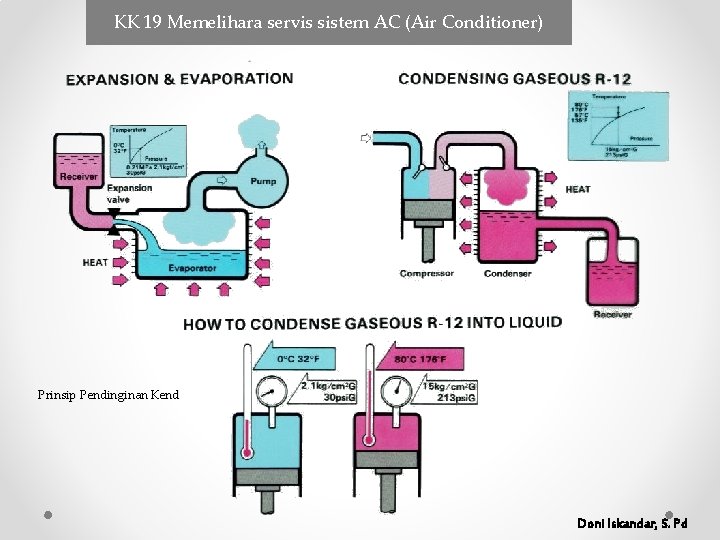

KK 19 Memelihara servis sistem AC (Air Conditioner) Prinsip Pendinginan Kend Doni Iskandar, S. Pd

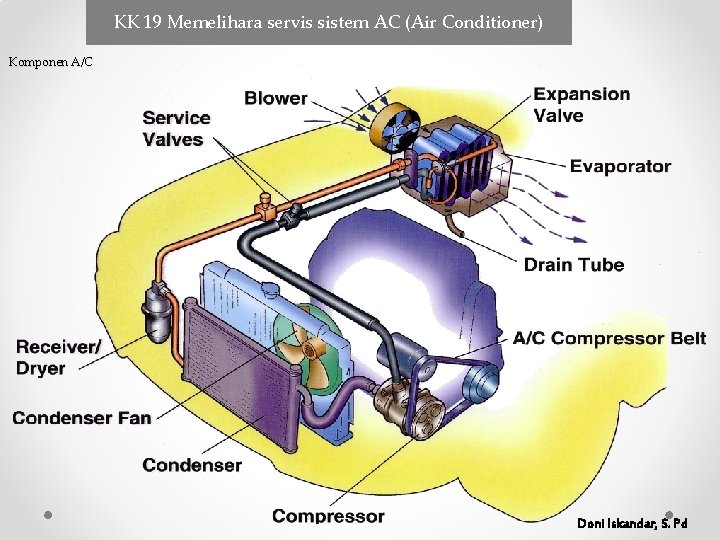

KK 19 Memelihara servis sistem AC (Air Conditioner) Komponen A/C Doni Iskandar, S. Pd

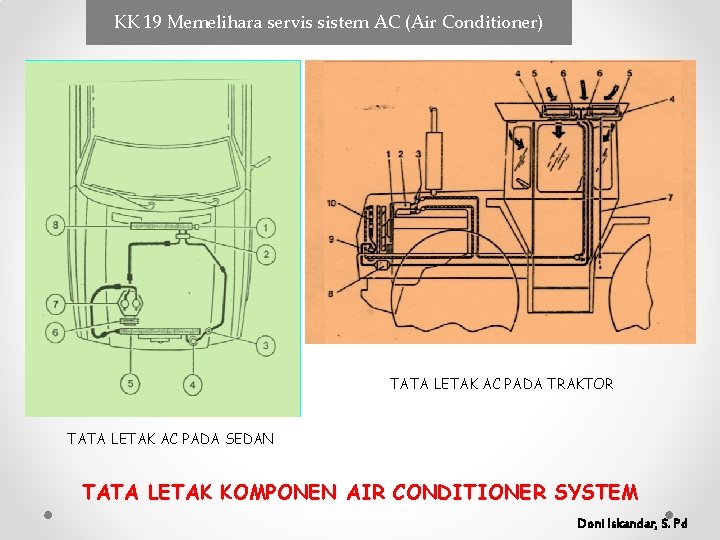

KK 19 Memelihara servis sistem AC (Air Conditioner) TATA LETAK AC PADA TRAKTOR TATA LETAK AC PADA SEDAN TATA LETAK KOMPONEN AIR CONDITIONER SYSTEM Doni Iskandar, S. Pd

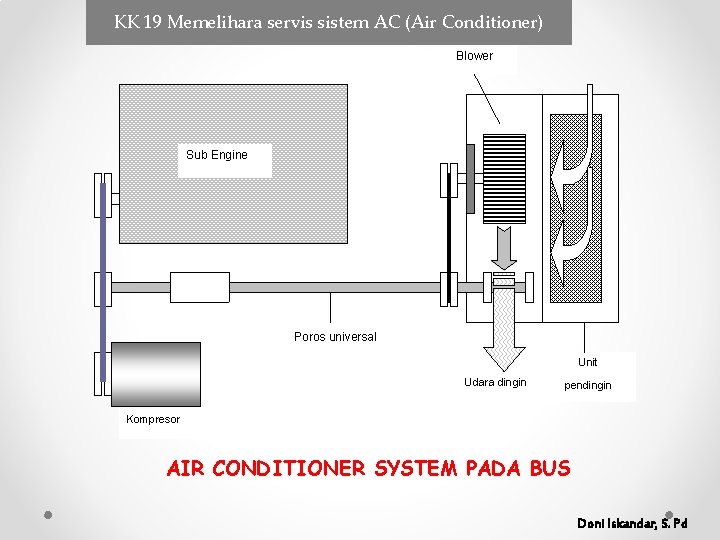

KK 19 Memelihara servis sistem AC (Air Conditioner) Blower Sub Engine Poros universal Unit Udara dingin pendingin Kompresor AIR CONDITIONER SYSTEM PADA BUS Doni Iskandar, S. Pd

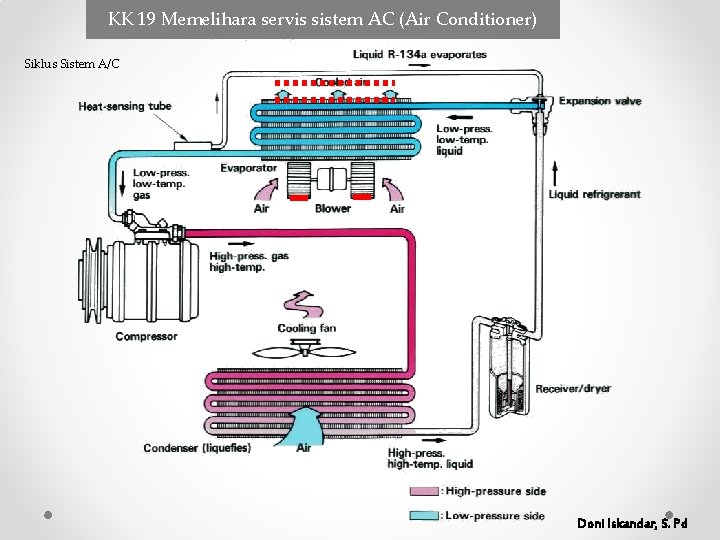

KK 19 Memelihara servis sistem AC (Air Conditioner) Siklus Sistem A/C Doni Iskandar, S. Pd

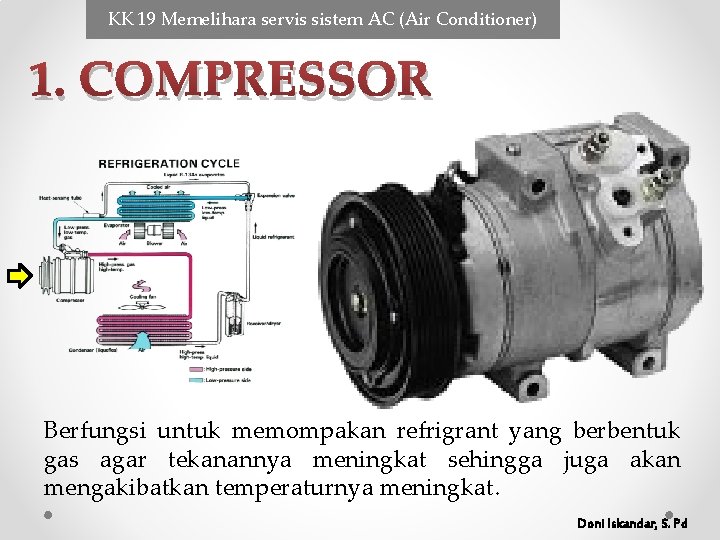

KK 19 Memelihara servis sistem AC (Air Conditioner) 1. COMPRESSOR Berfungsi untuk memompakan refrigrant yang berbentuk gas agar tekanannya meningkat sehingga juga akan mengakibatkan temperaturnya meningkat. Doni Iskandar, S. Pd

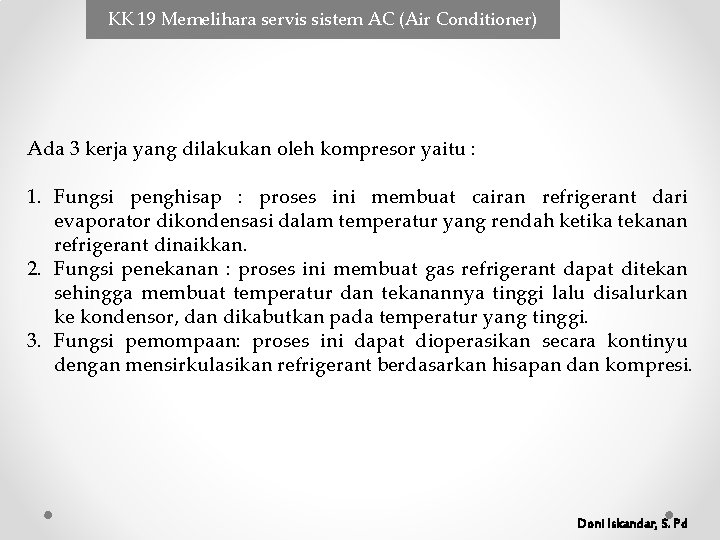

KK 19 Memelihara servis sistem AC (Air Conditioner) Ada 3 kerja yang dilakukan oleh kompresor yaitu : 1. Fungsi penghisap : proses ini membuat cairan refrigerant dari evaporator dikondensasi dalam temperatur yang rendah ketika tekanan refrigerant dinaikkan. 2. Fungsi penekanan : proses ini membuat gas refrigerant dapat ditekan sehingga membuat temperatur dan tekanannya tinggi lalu disalurkan ke kondensor, dan dikabutkan pada temperatur yang tinggi. 3. Fungsi pemompaan: proses ini dapat dioperasikan secara kontinyu dengan mensirkulasikan refrigerant berdasarkan hisapan dan kompresi. Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

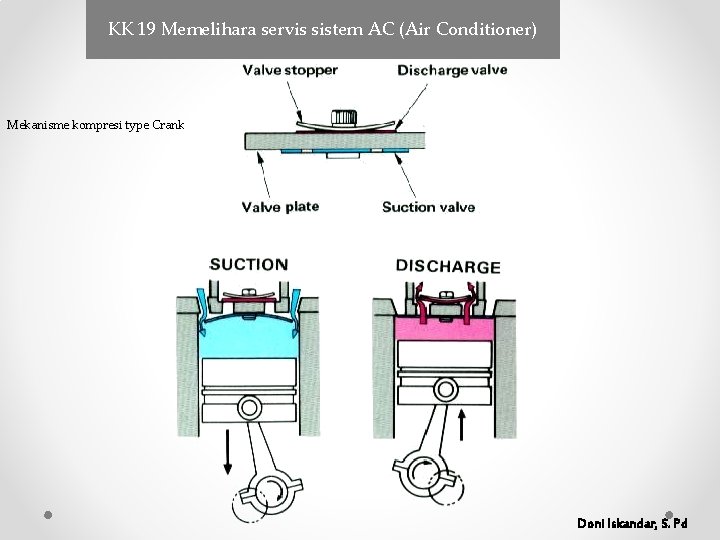

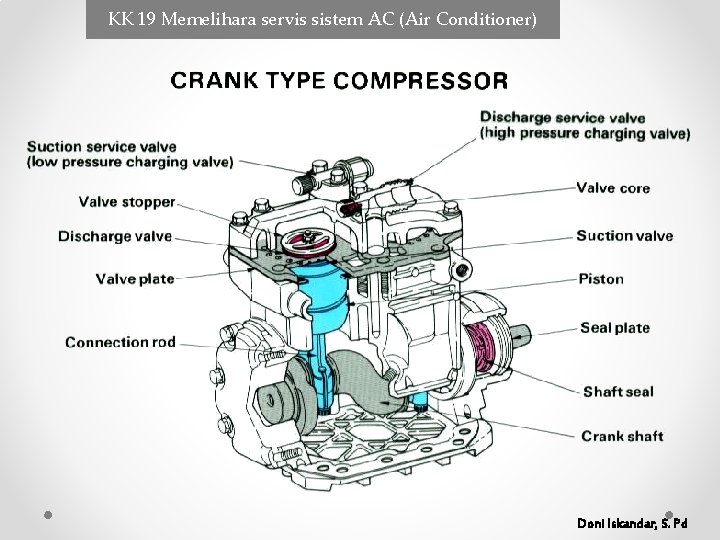

KK 19 Memelihara servis sistem AC (Air Conditioner) Mekanisme kompresi type Crank Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

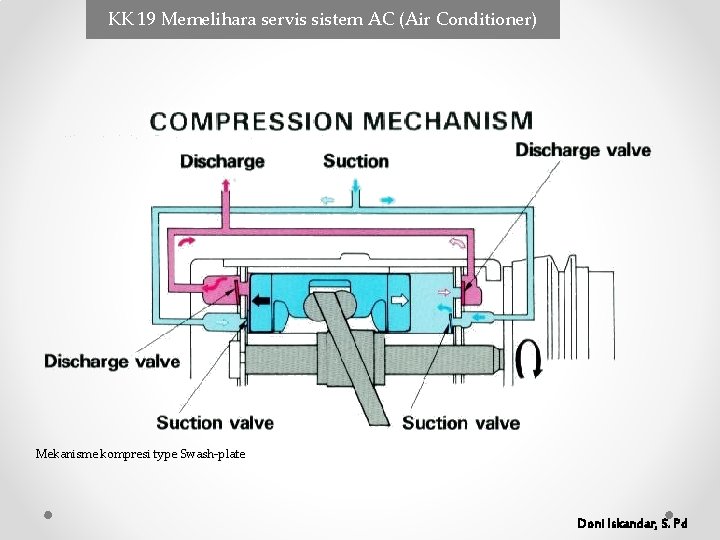

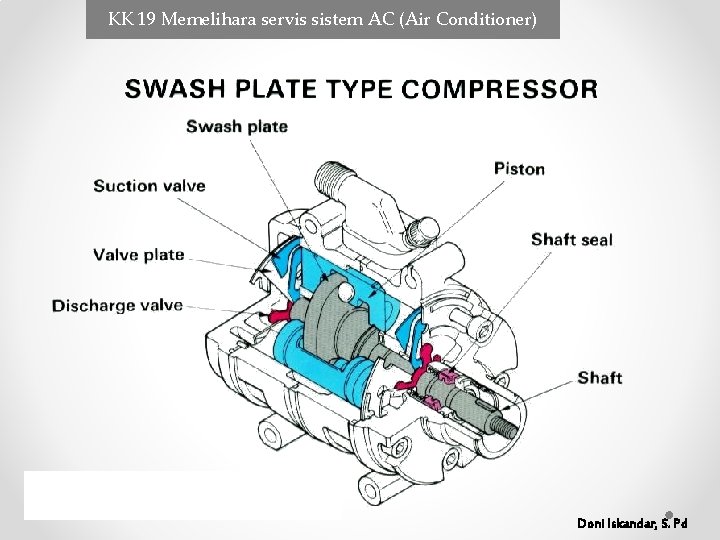

KK 19 Memelihara servis sistem AC (Air Conditioner) Mekanisme kompresi type Swash-plate Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

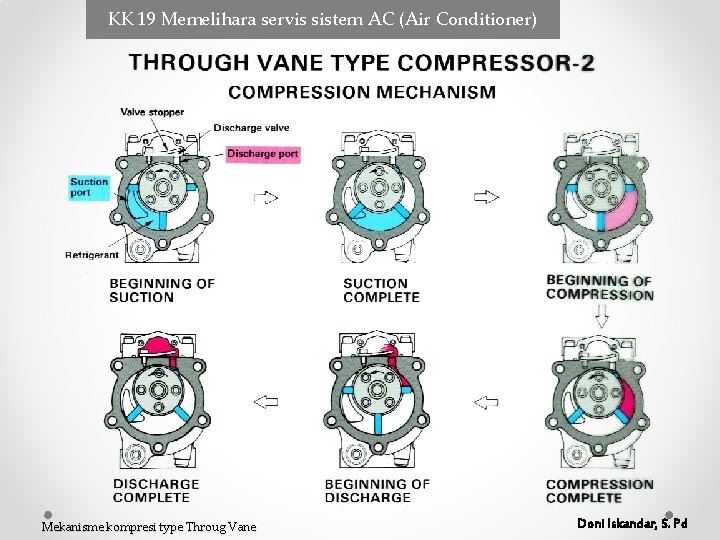

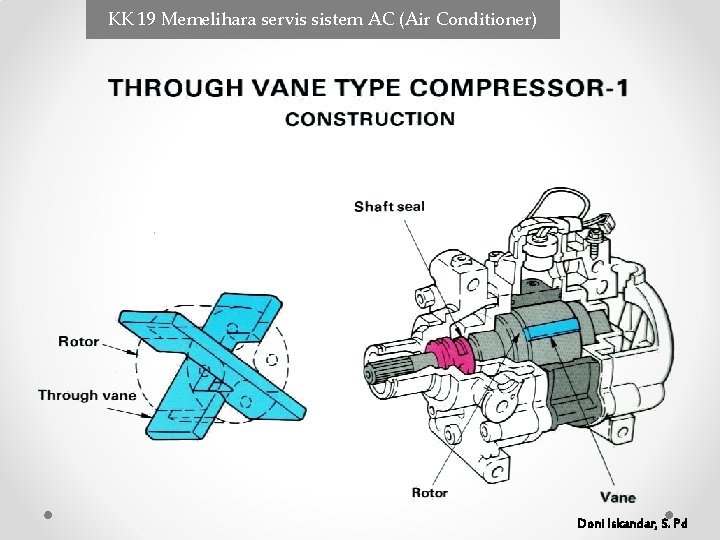

KK 19 Memelihara servis sistem AC (Air Conditioner) Mekanisme kompresi type Throug Vane Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

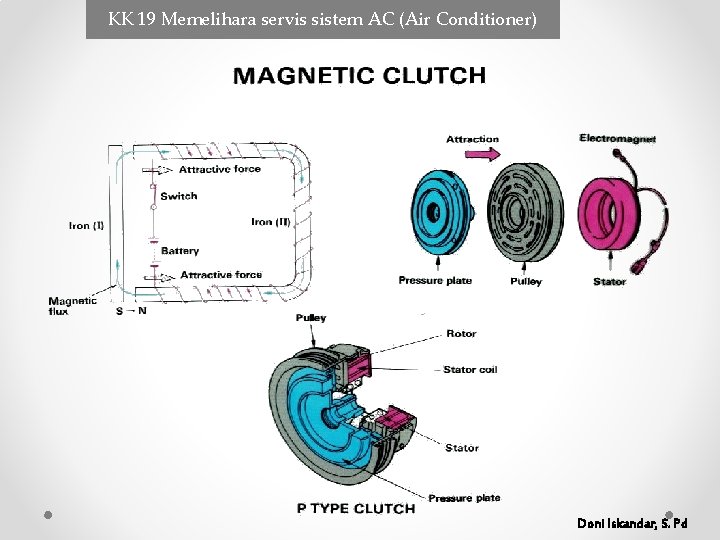

KK 19 Memelihara servis sistem AC (Air Conditioner) RANGKAIAN MAGNETIC CLUTCH Doni Iskandar, S. Pd

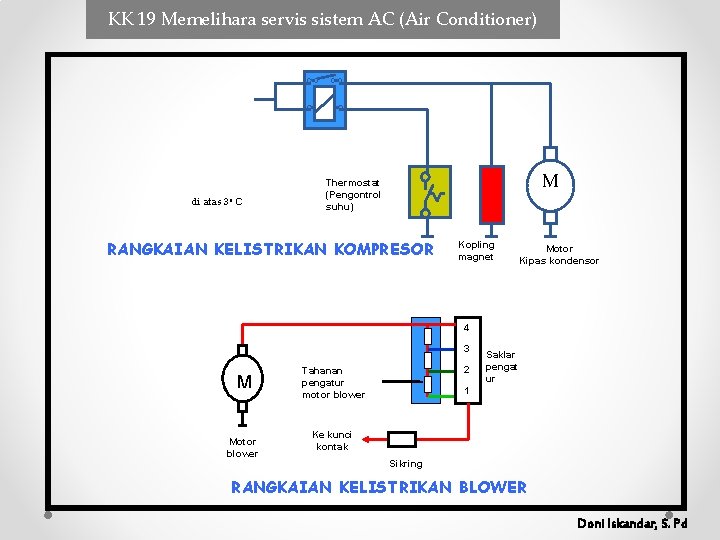

KK 19 Memelihara servis sistem AC (Air Conditioner) di atas 3 o C M Thermostat (Pengontrol suhu) RANGKAIAN KELISTRIKAN KOMPRESOR Kopling magnet Motor Kipas kondensor 4 3 M Motor blower 2 Tahanan pengatur motor blower Saklar pengat ur 1 Ke kunci kontak Sikring RANGKAIAN KELISTRIKAN BLOWER Doni Iskandar, S. Pd

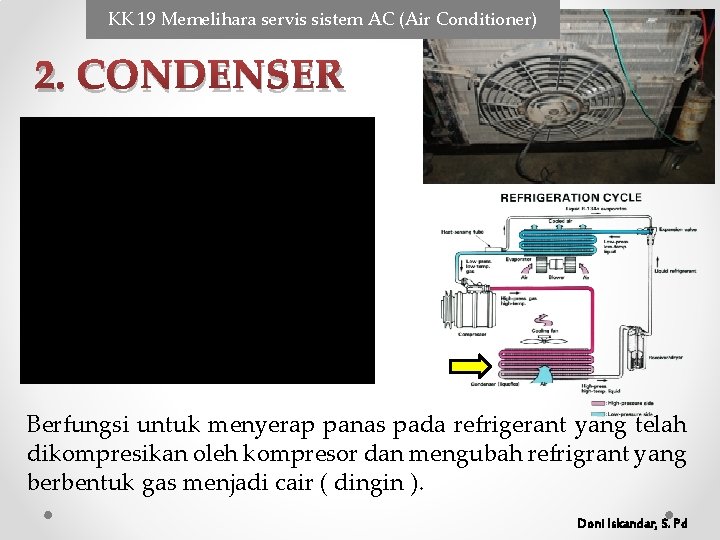

KK 19 Memelihara servis sistem AC (Air Conditioner) 2. CONDENSER Berfungsi untuk menyerap panas pada refrigerant yang telah dikompresikan oleh kompresor dan mengubah refrigrant yang berbentuk gas menjadi cair ( dingin ). Doni Iskandar, S. Pd

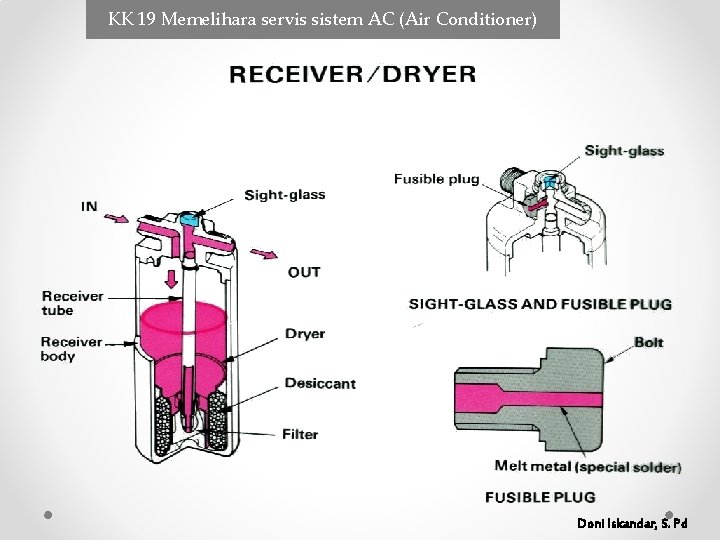

KK 19 Memelihara servis sistem AC (Air Conditioner) 3. RECEIVER DRIER Berfungsi untuk menampung refrigerant cair untuk sementara, yang untuk selanjutnya mengalirkan ke evaporator melalui expansion valve, sesuai dengan beban pendinginan yang dibutuhkan. Selain itu Dryer/receifer juga berfungsi sebagai filter untuk menyaring uap air dan kotoran yang dapat merugikan bagi siklus refrigerant. Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

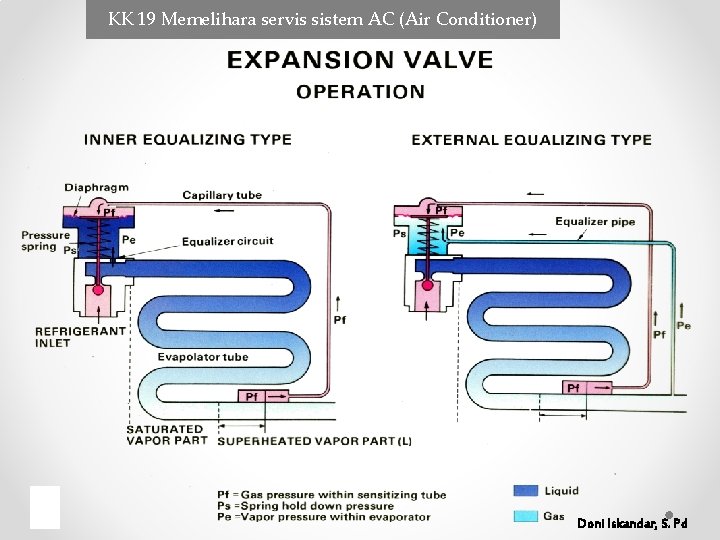

KK 19 Memelihara servis sistem AC (Air Conditioner) 4. KATUP EKSPANSI Berfungsi Mengabutkan refrigrant kedalam evaporator, agar refrigerant cair dapat segera berubah menjadi gas. Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

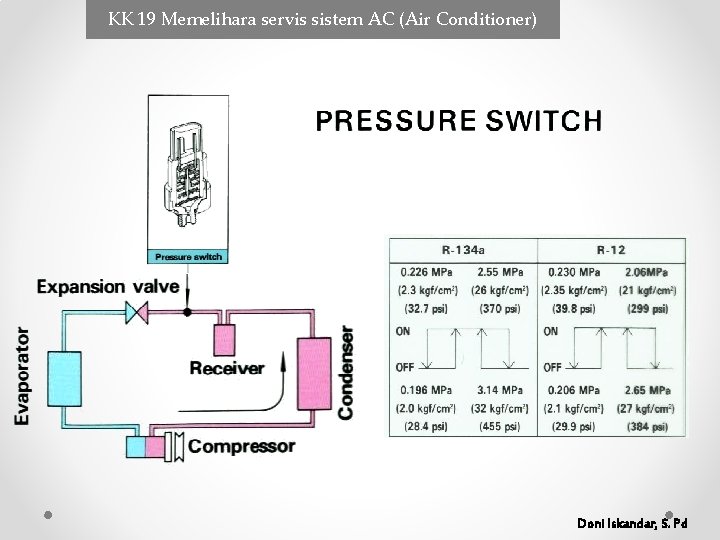

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

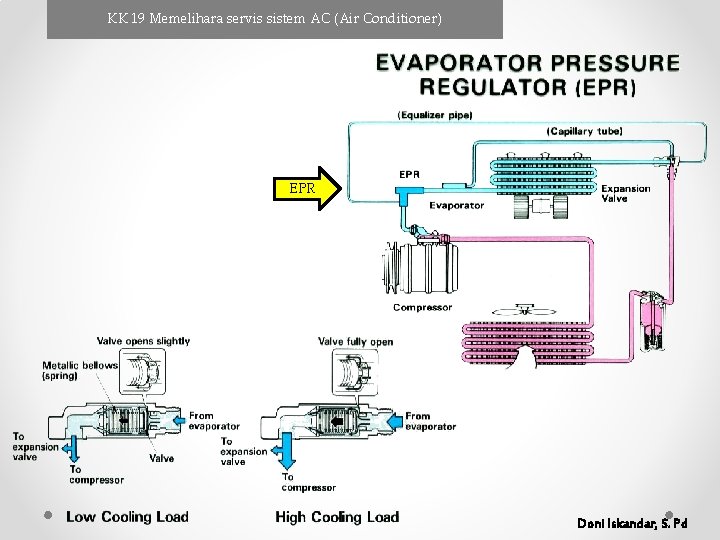

KK 19 Memelihara servis sistem AC (Air Conditioner) EPR Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

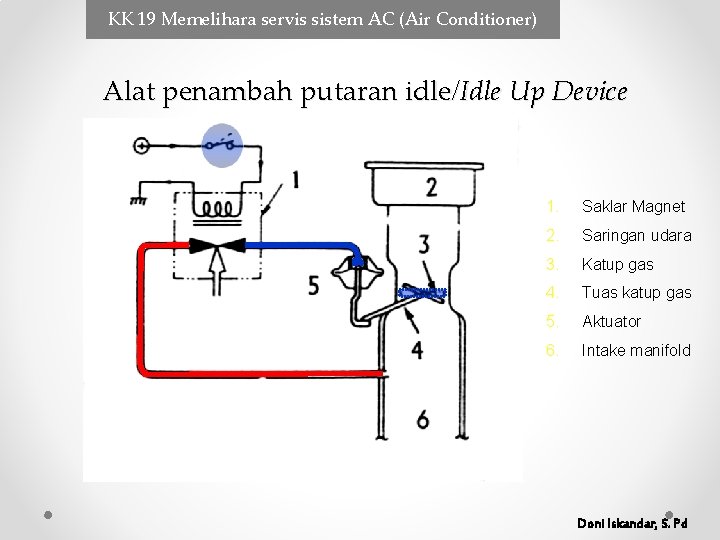

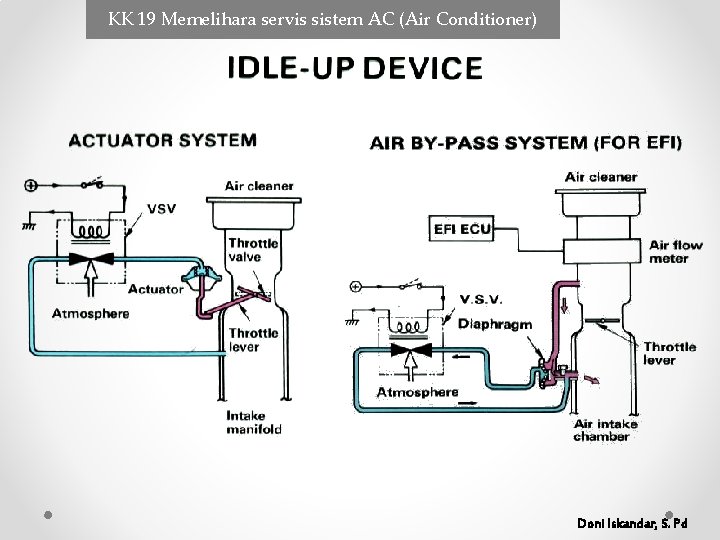

KK 19 Memelihara servis sistem AC (Air Conditioner) Alat penambah putaran idle/Idle Up Device 1. Saklar Magnet 2. Saringan udara 3. Katup gas 4. Tuas katup gas 5. Aktuator 6. Intake manifold Doni Iskandar, S. Pd

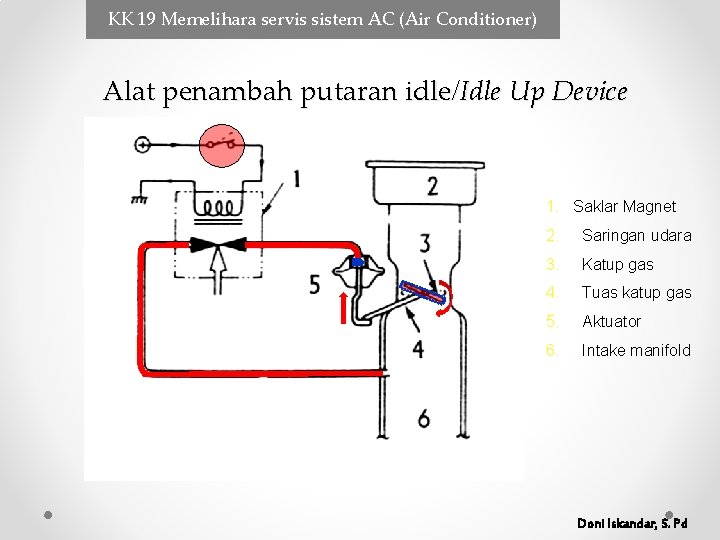

KK 19 Memelihara servis sistem AC (Air Conditioner) Alat penambah putaran idle/Idle Up Device 1. Saklar Magnet 2. Saringan udara 3. Katup gas 4. Tuas katup gas 5. Aktuator 6. Intake manifold Doni Iskandar, S. Pd

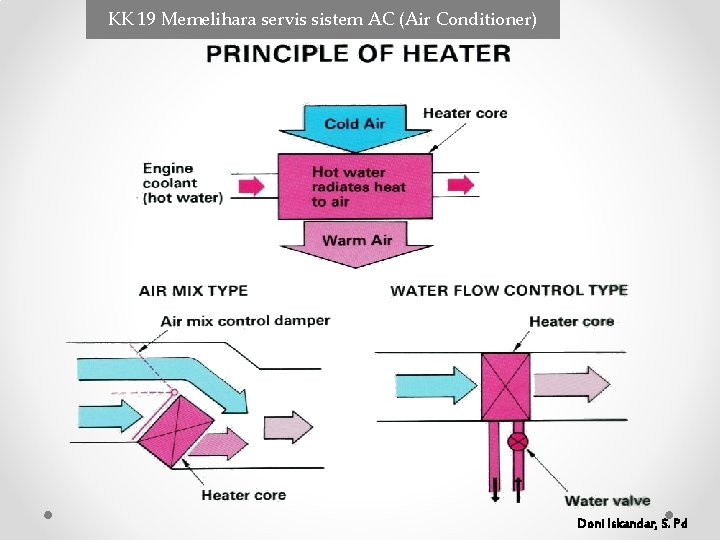

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

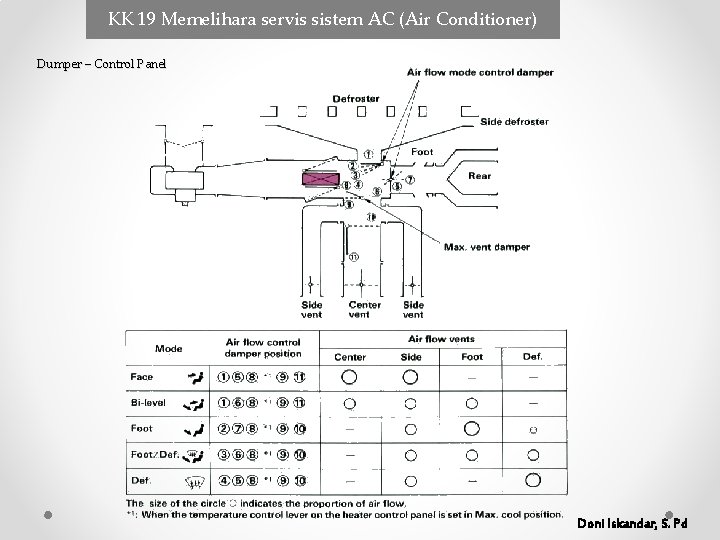

KK 19 Memelihara servis sistem AC (Air Conditioner) Dumper – Control Panel Doni Iskandar, S. Pd

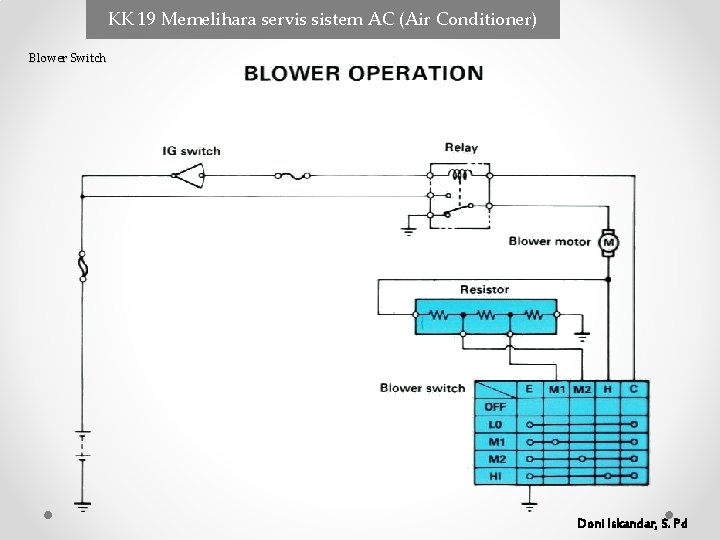

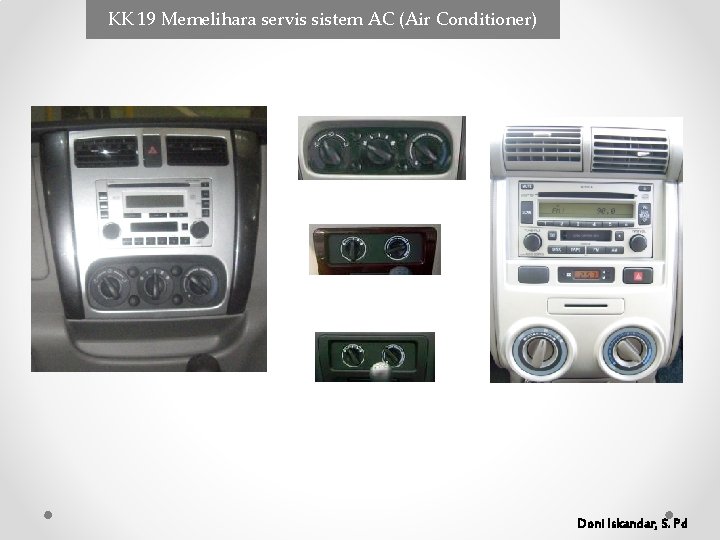

KK 19 Memelihara servis sistem AC (Air Conditioner) Blower Switch Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

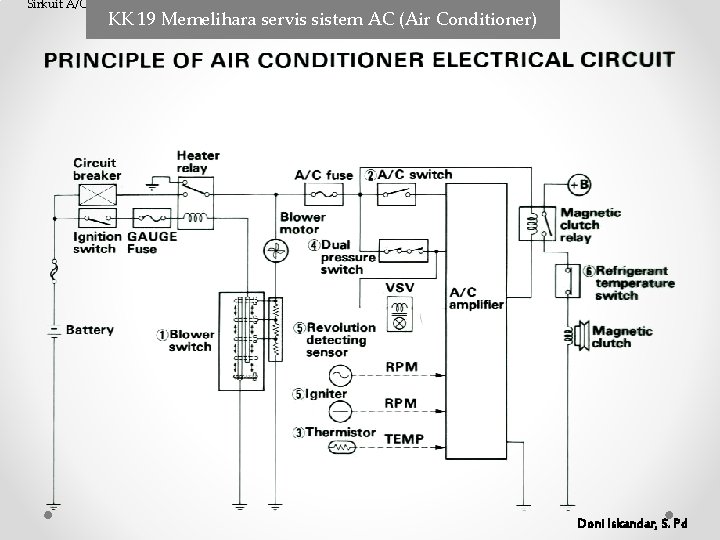

Sirkuit A/C KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

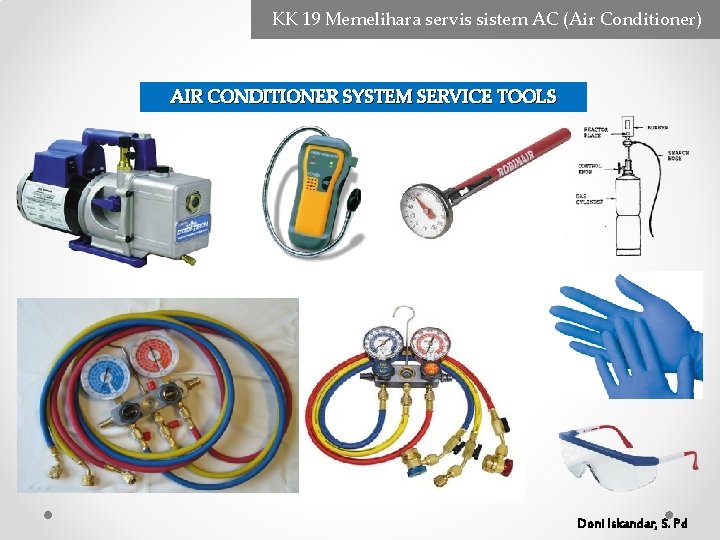

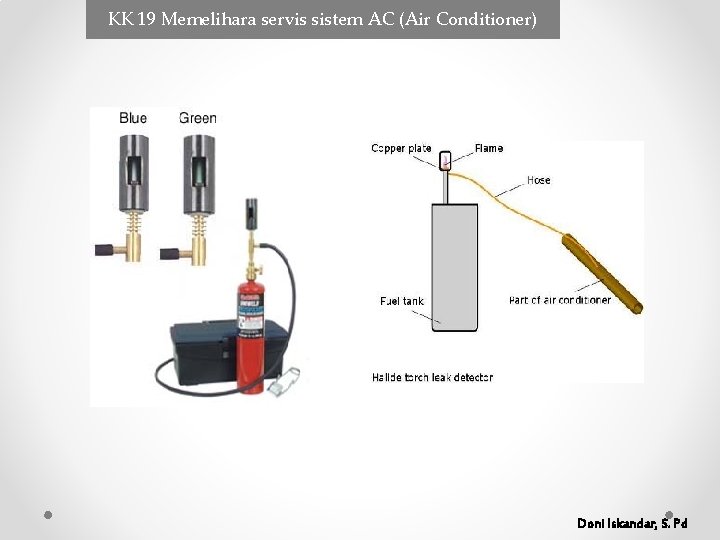

KK 19 Memelihara servis sistem AC (Air Conditioner) AIR CONDITIONER SYSTEM SERVICE TOOLS Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

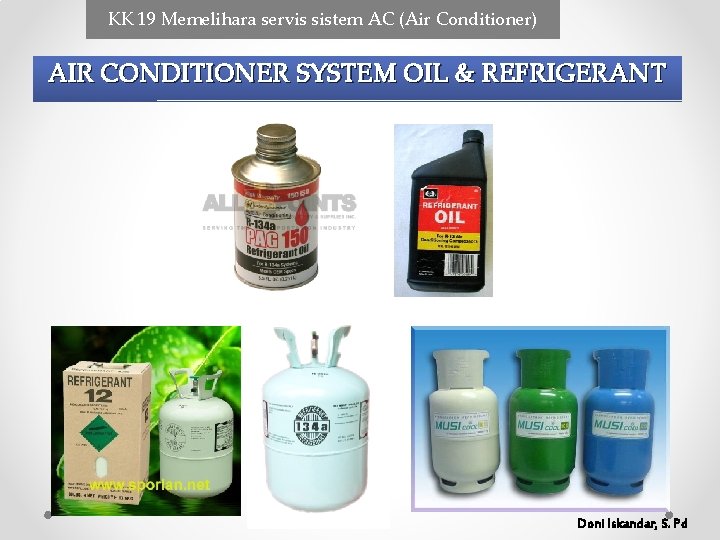

KK 19 Memelihara servis sistem AC (Air Conditioner) AIR CONDITIONER SYSTEM OIL & REFRIGERANT Doni Iskandar, S. Pd

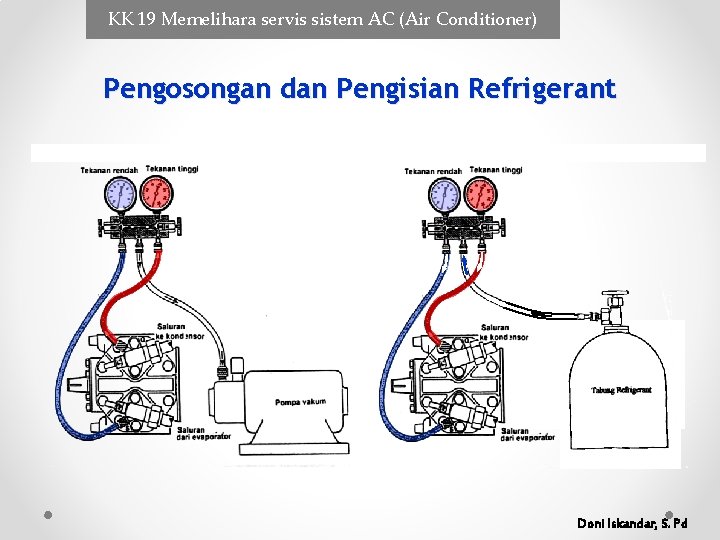

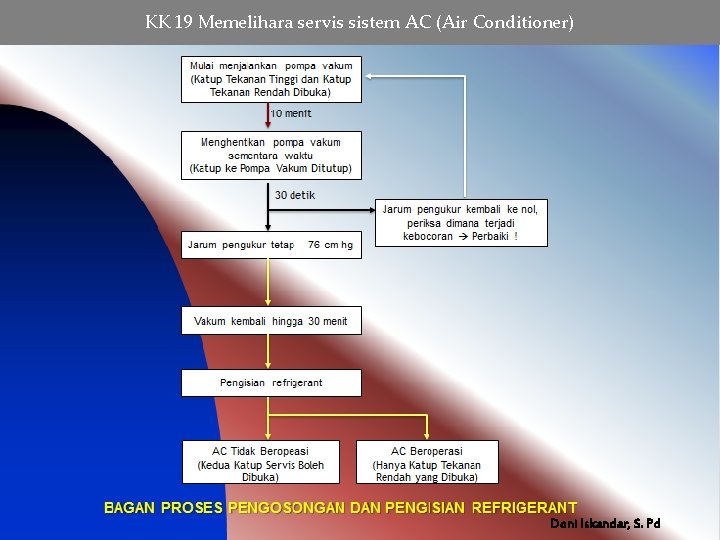

KK 19 Memelihara servis sistem AC (Air Conditioner) Pengosongan dan Pengisian Refrigerant Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

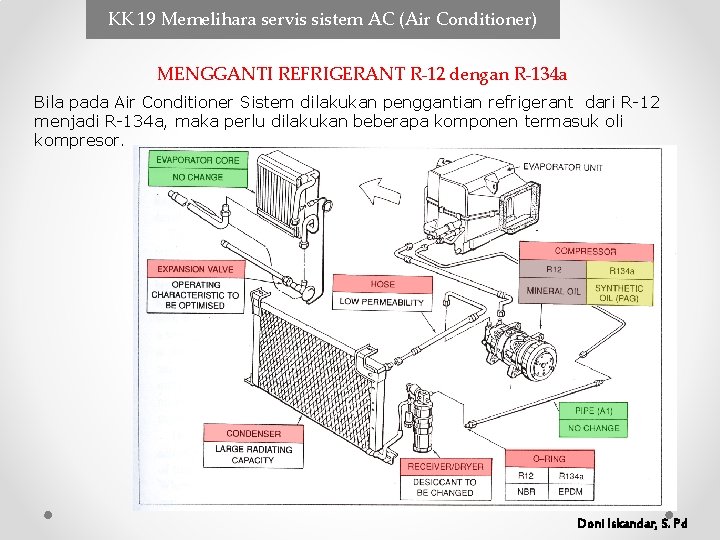

KK 19 Memelihara servis sistem AC (Air Conditioner) MENGGANTI REFRIGERANT R-12 dengan R-134 a Bila pada Air Conditioner Sistem dilakukan penggantian refrigerant dari R-12 menjadi R-134 a, maka perlu dilakukan beberapa komponen termasuk oli kompresor. Doni Iskandar, S. Pd

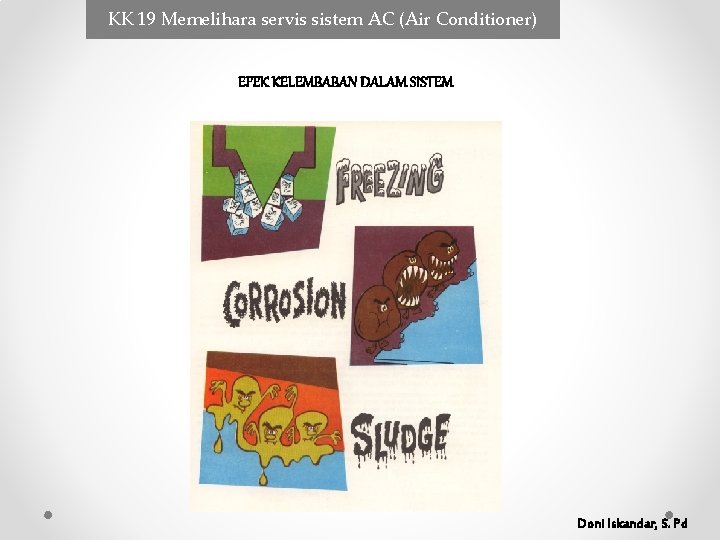

KK 19 Memelihara servis sistem AC (Air Conditioner) EFEK KELEMBABAN DALAM SISTEM Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

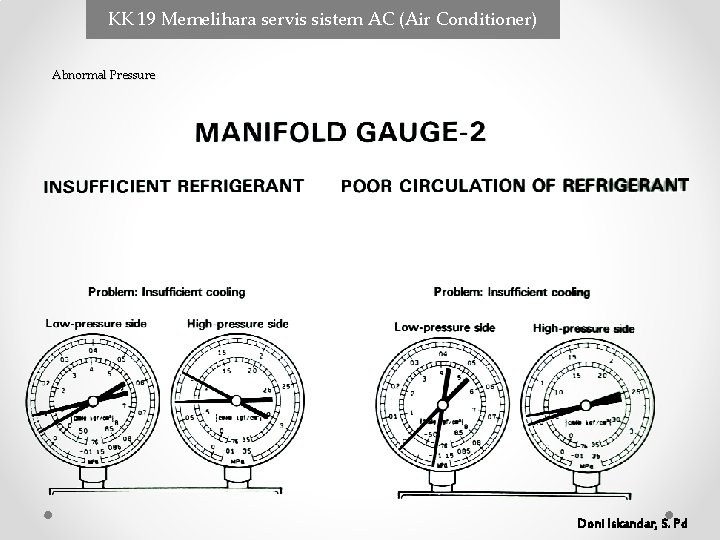

KK 19 Memelihara servis sistem AC (Air Conditioner) Abnormal Pressure Doni Iskandar, S. Pd

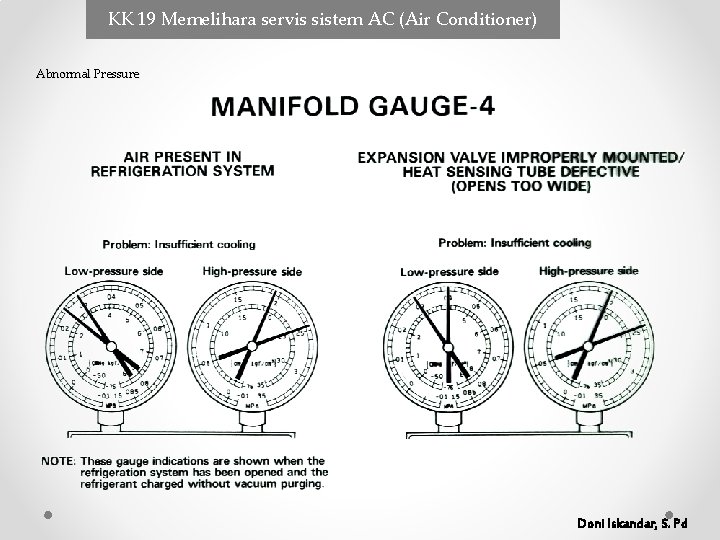

KK 19 Memelihara servis sistem AC (Air Conditioner) Abnormal Pressure Doni Iskandar, S. Pd

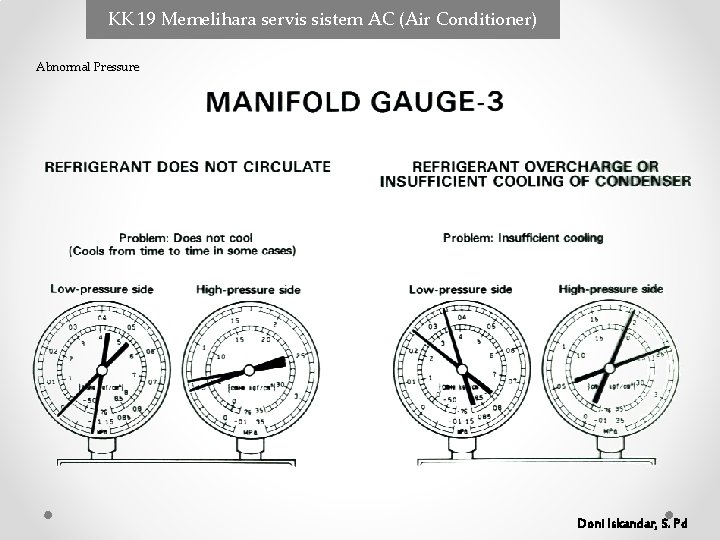

KK 19 Memelihara servis sistem AC (Air Conditioner) Abnormal Pressure Doni Iskandar, S. Pd

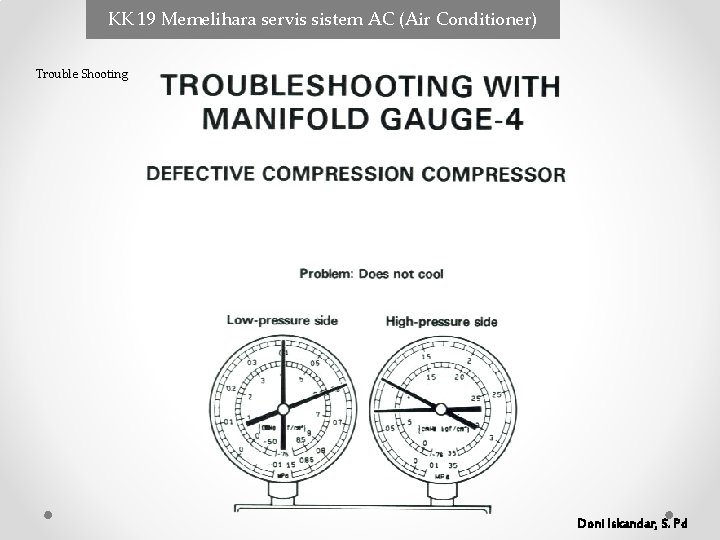

KK 19 Memelihara servis sistem AC (Air Conditioner) Trouble Shooting Doni Iskandar, S. Pd

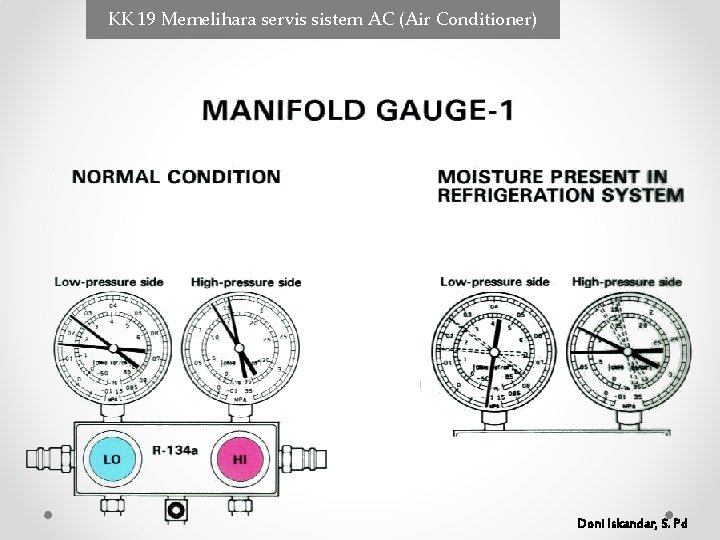

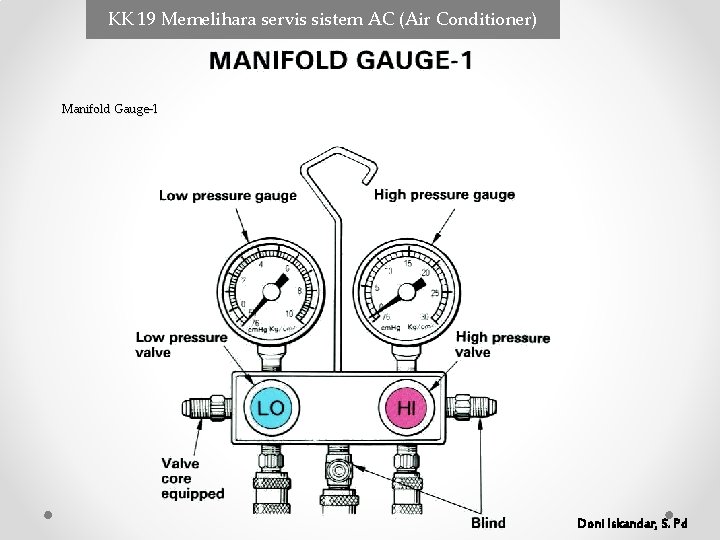

KK 19 Memelihara servis sistem AC (Air Conditioner) Manifold Gauge-1 Doni Iskandar, S. Pd

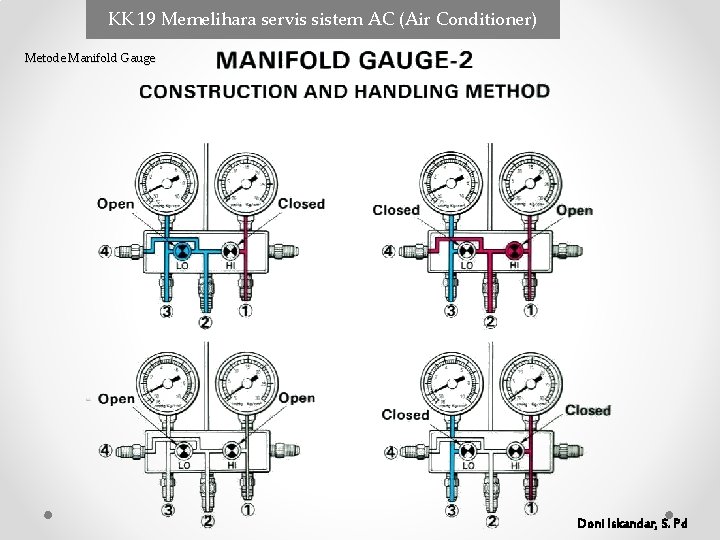

KK 19 Memelihara servis sistem AC (Air Conditioner) Metode Manifold Gauge Doni Iskandar, S. Pd

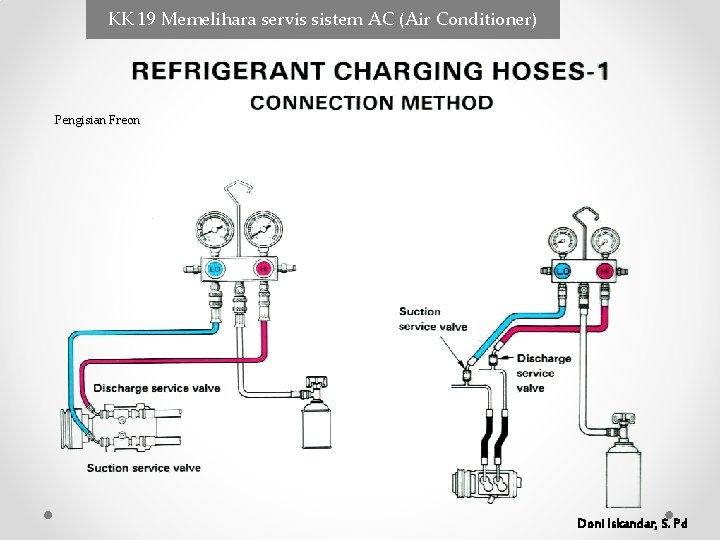

KK 19 Memelihara servis sistem AC (Air Conditioner) Pengisian Freon Doni Iskandar, S. Pd

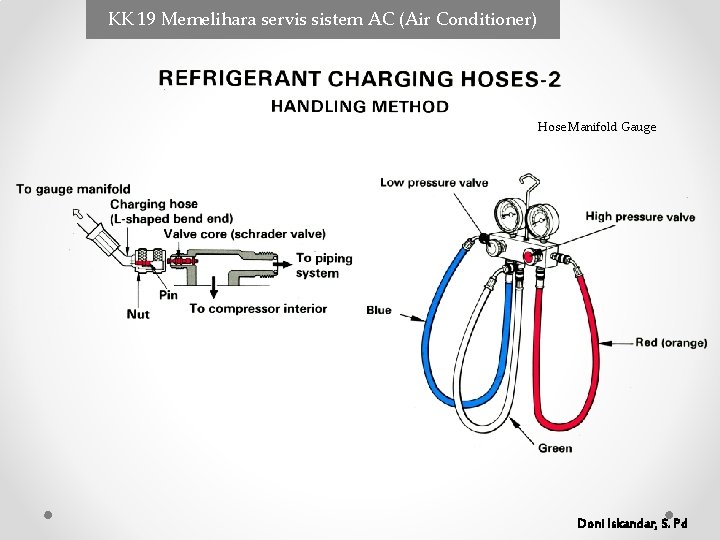

KK 19 Memelihara servis sistem AC (Air Conditioner) Hose Manifold Gauge Doni Iskandar, S. Pd

KK 19 Memelihara servis sistem AC (Air Conditioner) Doni Iskandar, S. Pd

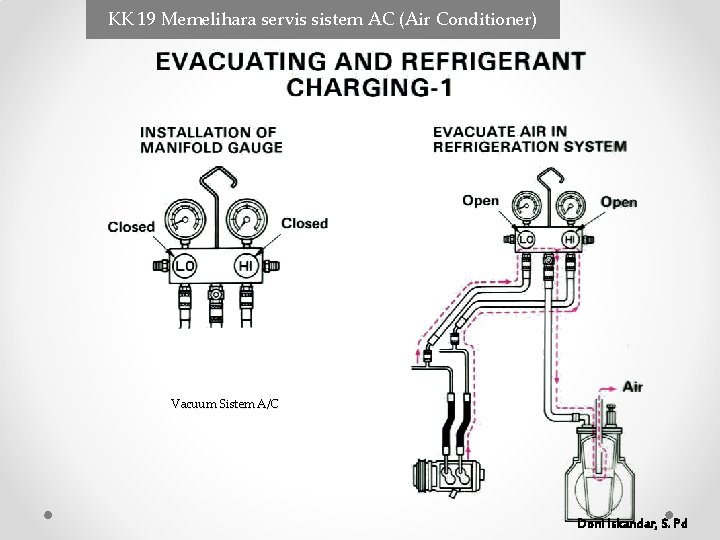

KK 19 Memelihara servis sistem AC (Air Conditioner) Vacuum Sistem A/C Doni Iskandar, S. Pd

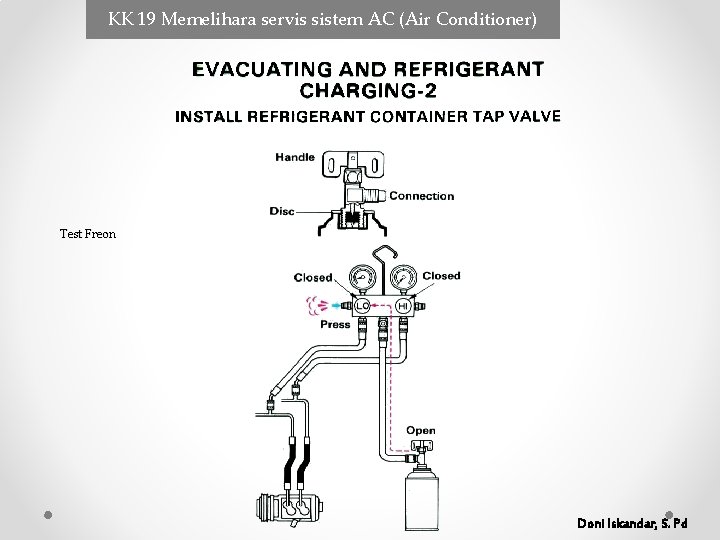

KK 19 Memelihara servis sistem AC (Air Conditioner) Test Freon Doni Iskandar, S. Pd

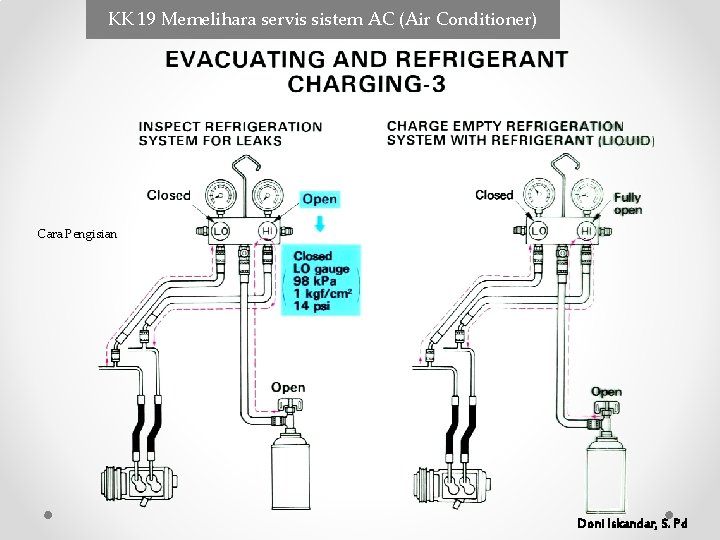

KK 19 Memelihara servis sistem AC (Air Conditioner) Cara Pengisian Doni Iskandar, S. Pd

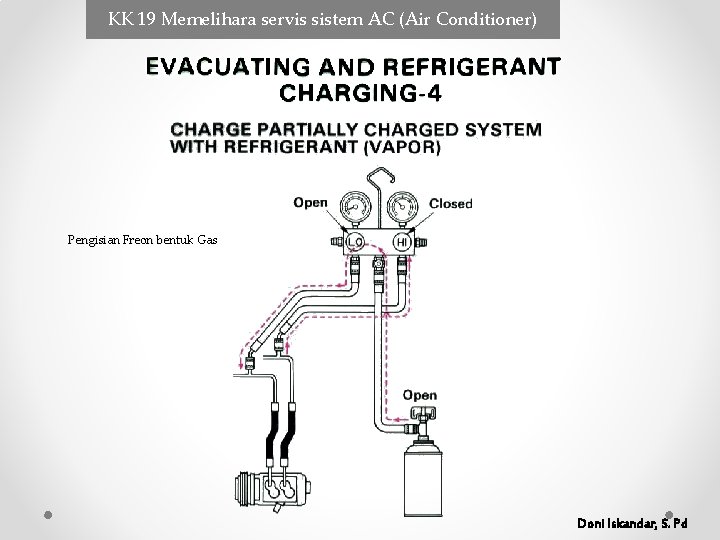

KK 19 Memelihara servis sistem AC (Air Conditioner) Pengisian Freon bentuk Gas Doni Iskandar, S. Pd

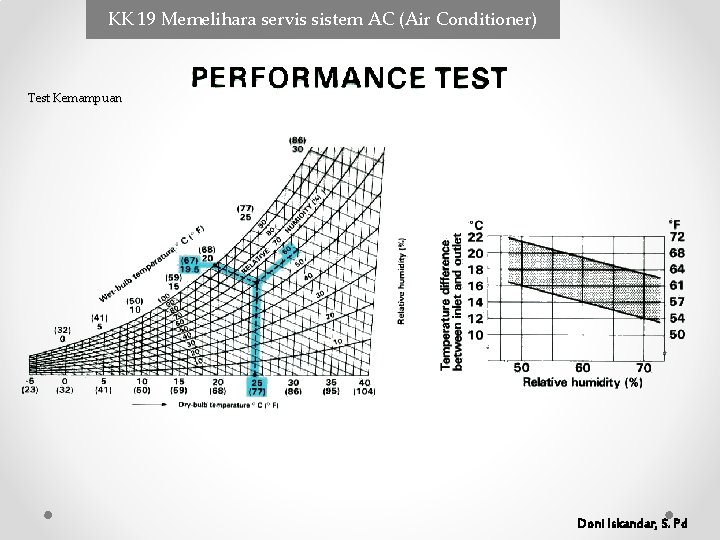

KK 19 Memelihara servis sistem AC (Air Conditioner) Test Kemampuan Doni Iskandar, S. Pd

TROUBLESHOOTING MENGGUNAKAN MANIFOLD PRESSURE GAUGE

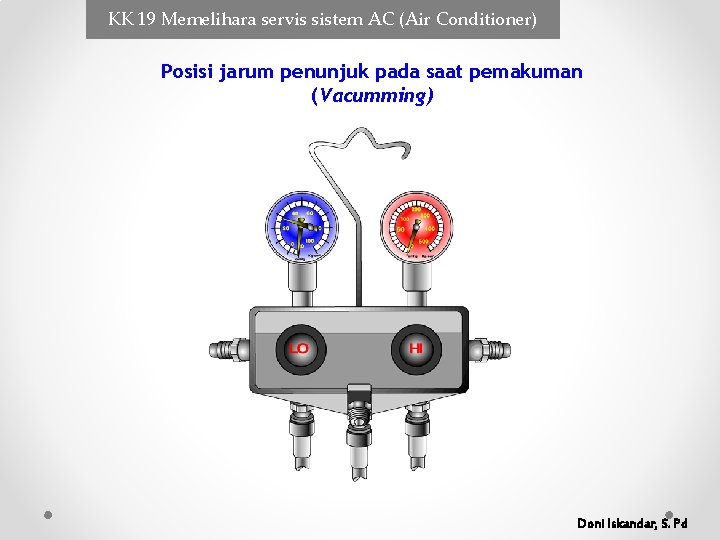

KK 19 Memelihara servis sistem AC (Air Conditioner) Posisi jarum penunjuk pada saat pemakuman (Vacumming) Doni Iskandar, S. Pd

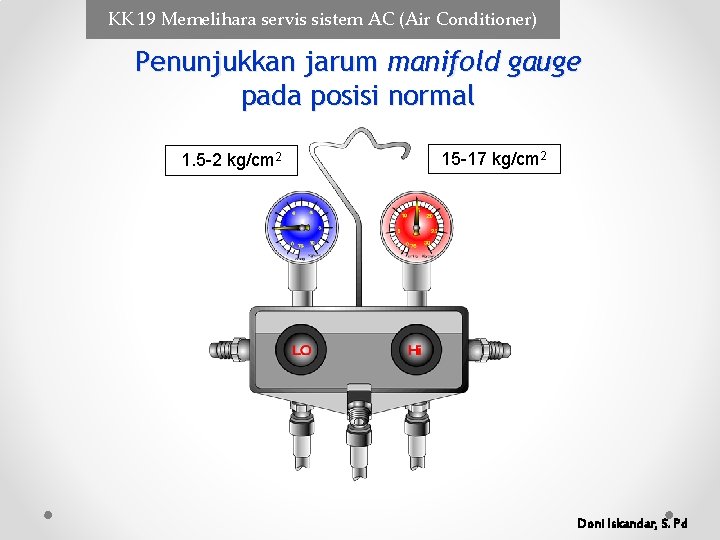

KK 19 Memelihara servis sistem AC (Air Conditioner) Penunjukkan jarum manifold gauge pada posisi normal 1. 5 -2 kg/cm 2 15 -17 kg/cm 2 Doni Iskandar, S. Pd

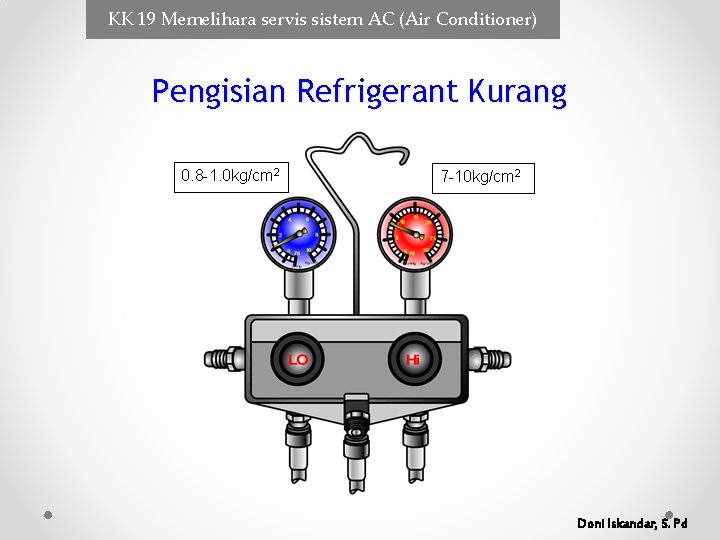

KK 19 Memelihara servis sistem AC (Air Conditioner) Pengisian Refrigerant Kurang 0. 8 -1. 0 kg/cm 2 7 -10 kg/cm 2 Doni Iskandar, S. Pd

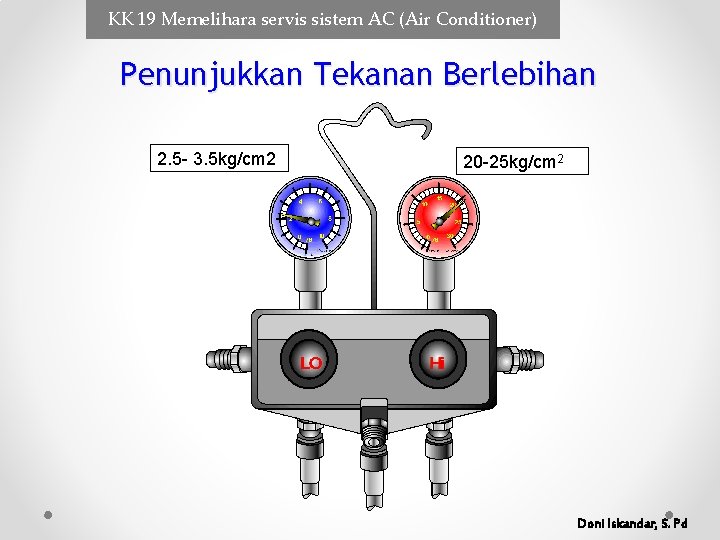

KK 19 Memelihara servis sistem AC (Air Conditioner) Penunjukkan Tekanan Berlebihan 2. 5 - 3. 5 kg/cm 2 20 -25 kg/cm 2 Doni Iskandar, S. Pd

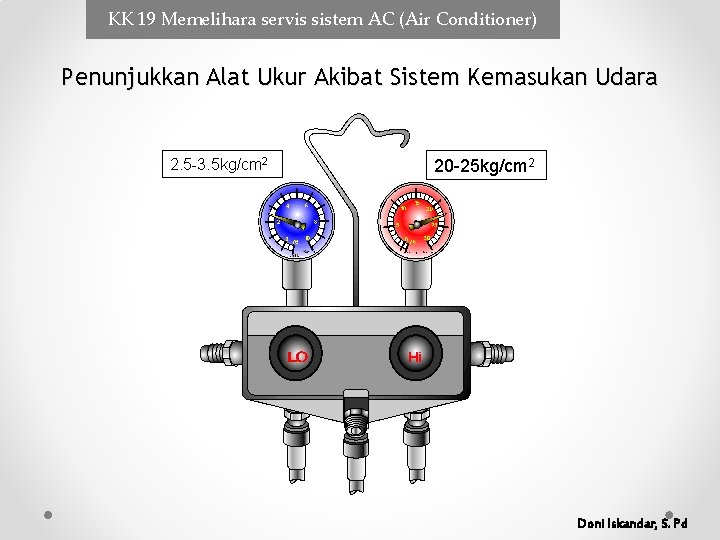

KK 19 Memelihara servis sistem AC (Air Conditioner) Penunjukkan Alat Ukur Akibat Sistem Kemasukan Udara 2. 5 -3. 5 kg/cm 2 20 -25 kg/cm 2 Doni Iskandar, S. Pd

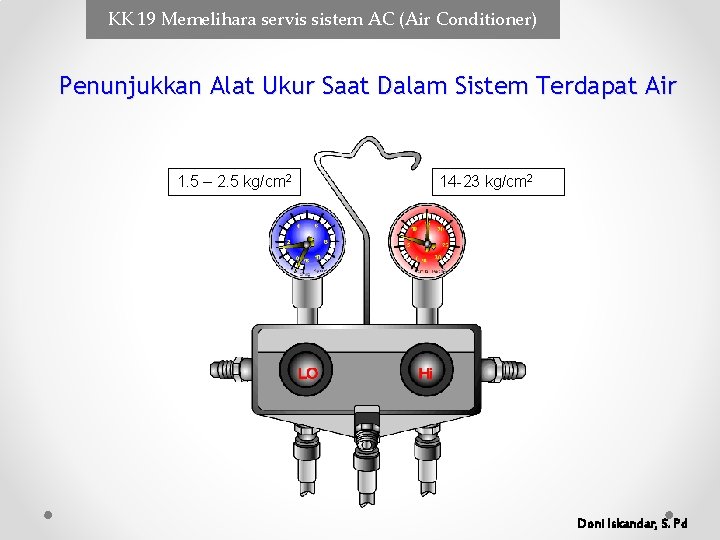

KK 19 Memelihara servis sistem AC (Air Conditioner) Penunjukkan Alat Ukur Saat Dalam Sistem Terdapat Air 1. 5 – 2. 5 kg/cm 2 14 -23 kg/cm 2 Doni Iskandar, S. Pd

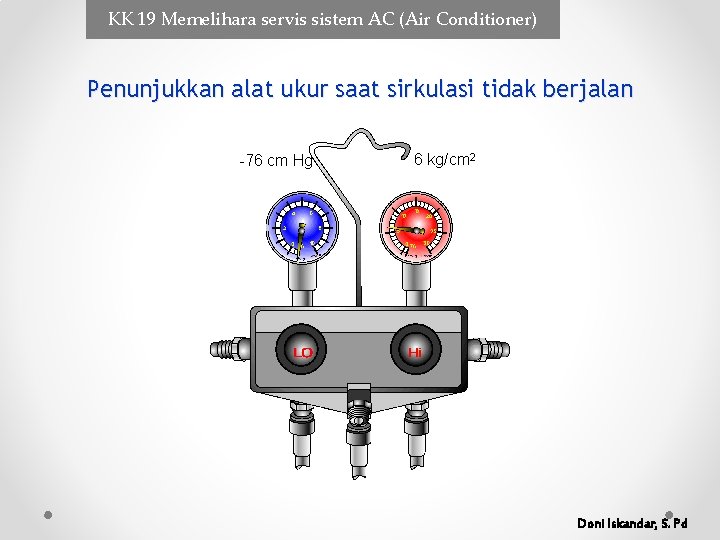

KK 19 Memelihara servis sistem AC (Air Conditioner) Penunjukkan alat ukur saat sirkulasi tidak berjalan -76 cm Hg 6 kg/cm 2 Doni Iskandar, S. Pd

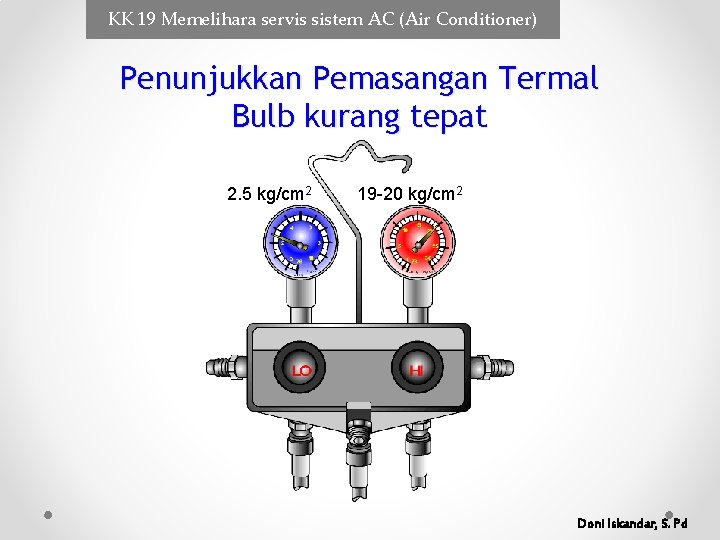

KK 19 Memelihara servis sistem AC (Air Conditioner) Penunjukkan Pemasangan Termal Bulb kurang tepat 2. 5 kg/cm 2 19 -20 kg/cm 2 Doni Iskandar, S. Pd

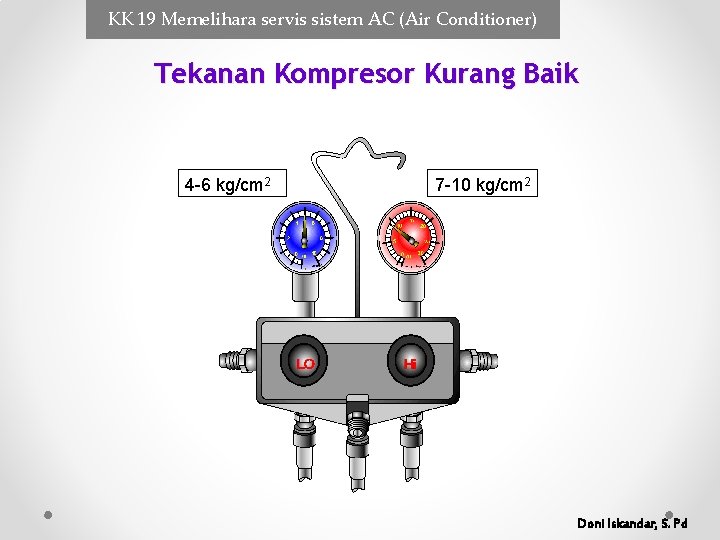

KK 19 Memelihara servis sistem AC (Air Conditioner) Tekanan Kompresor Kurang Baik 4 -6 kg/cm 2 7 -10 kg/cm 2 Doni Iskandar, S. Pd

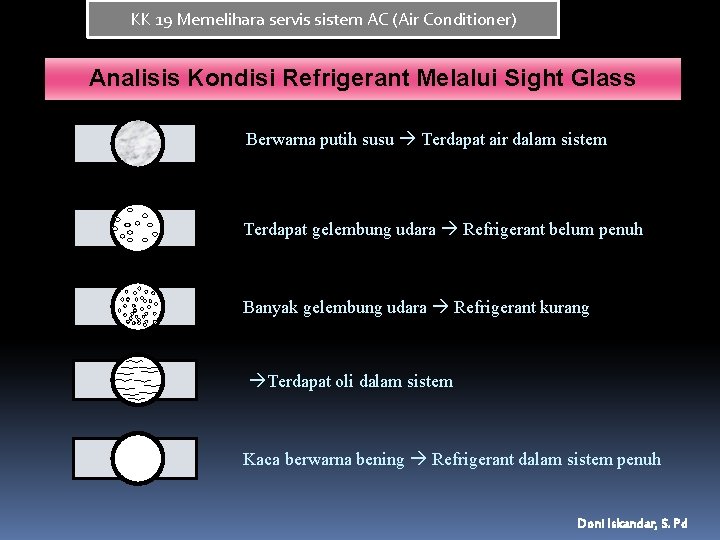

KK 19 Memelihara servis sistem AC (Air Conditioner) Analisis Kondisi Refrigerant Melalui Sight Glass Berwarna putih susu Terdapat air dalam sistem Terdapat gelembung udara Refrigerant belum penuh Banyak gelembung udara Refrigerant kurang Terdapat oli dalam sistem Kaca berwarna bening Refrigerant dalam sistem penuh Doni Iskandar, S. Pd
