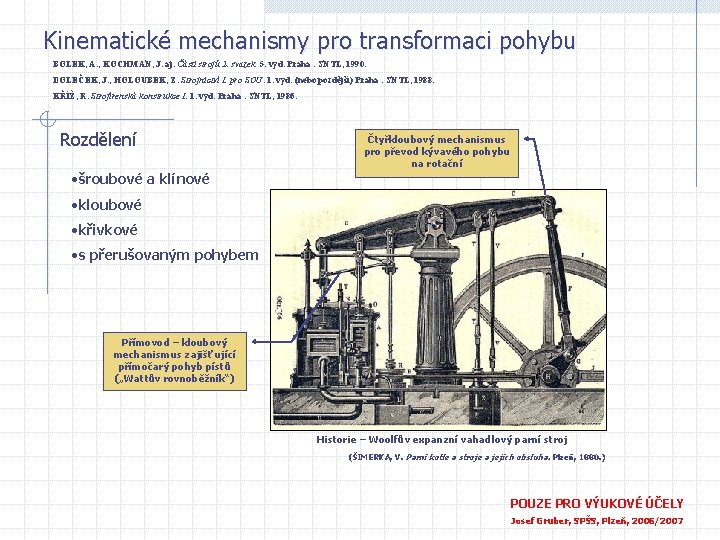

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Rozdělení Čtyřkloubový mechanismus pro převod kývavého pohybu na rotační • šroubové a klínové • kloubové • křivkové • s přerušovaným pohybem Přímovod – kloubový mechanismus zajišťující přímočarý pohyb pístů („Wattův rovnoběžník“) Historie – Woolfův expanzní vahadlový parní stroj (ŠIMERKA, V. Parní kotle a stroje a jejich obsluha. Plzeň, 1880. ) POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

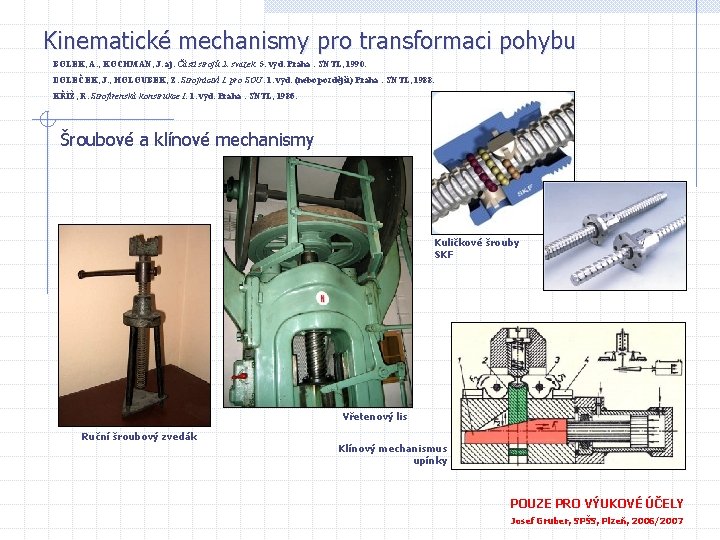

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Šroubové a klínové mechanismy Kuličkové šrouby SKF Vřetenový lis Ruční šroubový zvedák Klínový mechanismus upínky POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Čtyřkloubový mechanismus Přední výkyvná automobilová náprava Nakladač POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Klikový mechanismus - historie Klikový mechanismus ležatého parního stroje Hnací náprava parní lokomotivy Rozvidlená ojnice s trubovým pístem POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Klikový mechanismus malého leteckého motoru (Walther) POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Klikový mechanismus Moderní motory BMW POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Výstředníkový mechanismus - excentr Nahrazuje klikový mechanismus s malým zdvihem Výstředníková tyč Dvoudílná objímka POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Kulisové mechanismy Otáčivý kulisový mechanismus Posuvný pravoúhlý kulisový mechanismus Kyvný kulisový mechanismus vodorovné obrážečky (Whitworthův mech. ) POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. SOPAP, Francie Vačkové mechanismy VÚTS Liberec Vačkové hřídele spalovacích motorů Vačkový manipulátor Vačky textilních strojů POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Ovládání ventilů systémem BMW - Valvetronic Vačkové mechanismy VÚTS Liberec Vačkové hřídele spalovacích motorů Na www. metacafe. com/watch/333256/bmw-valvetronic je dostupný videoklip Vačkový manipulátor POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Mechanismy s přerušovaným pohybem Mechanismus s maltézským křížem – odvozen z kulisového mechanismu Západkový mech. (rohatka – západka) POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007

Kinematické mechanismy pro transformaci pohybu BOLEK, A. , KOCHMAN, J. aj. Části strojů 2. svazek. 5. vyd. Praha : SNTL, 1990. DOLEČEK, J. , HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Strojírenská konstrukce I. 1. vyd. Praha : SNTL, 1986. Příklady otázek a úkolů Proveďte rozdělení mechanismů do skupin: • změna otáčení v kývání • změna otáčení v posuv • změna posuvu v otáčení • změna otáčení v přerušovaný pohyb Jak vypadají závity pohybových šroubů? Zhodnoťte vztah samosvornosti a účinnosti. Co je to paralelogram? Zdůvodněte polohu zalomení klikového hřídele na snímku č. 5. Vysvětlete účel součástí na snímku č. 5. Vysvětlete kinematické dvojice u vačkového mechanismu. POUZE PRO VÝUKOVÉ ÚČELY Josef Gruber, SPŠS, Plzeň, 2006/2007
