KIỂM TRA BÀI CŨ Câu hỏi: em hãy nêu một thí nghiệm chứng tỏ dòng điện có tác dụng từ ? Thí nghiệm chứng tỏ dòng điện có tác dụng từ là thí nghiệm Ơ – xtet.

căng một đoạn dây dẫn song với trục của một kim nam châm được đặt trên trụ nhọn, cho dòng điện chạy qua dây dẫn thì kim nam châm bị lệch. Thí nghiệm chứng tỏ dòng điện có tác dụng từ. On Off + 1. 5 V -

Bài 27: LỰC ĐIỆN TỪ I. Tác dụng của từ trường lên dây dẫn có dòng điện Biến trở 1. Thí nghiệm Nguồn điện - Dụng cụ - Tiến hành Nam châm Công tắc Hãy Dâyquan dẫn sát xem có hiện Ampekế tượng gì xảy ra với dây dẫn AB khi đóng khóa K Đoạn dây AB

+ - K + 1 0 2 A - 3 4 A B

Bài 27: LỰC ĐIỆN TỪ I. Tác dụng của từ trường lên dây dẫn có dòng điện 1. Thí nghiệm - Dụng cụ - Tiến hành Dây AB chuyển động chứng tỏ điều gì?

+ - K + - A Chứng tỏ đoạn dây AB 3 2 1 4 0 chịu tác dụng của một A lực nào đó. Lực đó gọi là lực điện từ B

Nhóm 1: Khi K mở: dây AB đứng cân bằng Khi K đóng: dây AB chuyển động ON OFF + 1. 5 V N S

Nhóm 2 TH 1: Tăng dòng điện + - K + 1 0 Dây AB chuyển động lệch nhiều 2 A - 3 4 A B

Nhóm 2 TH 2: Giảm dòng điện + - K + 1 0 Dây AB chuyển động lệch ít 2 A - 3 4 A B

Nhóm 3 Đặt dây AB không nằm trong từ trường của NC dây AB đứng cân bằng ON OFF + 1. 5 V - S

PHIẾU HỌC TẬP 1 Nhóm TN Tiến hành Kết quả 1 - K mở đứng cân bằng Dây AB…………………. 2 - K đóng chuyển động Dây AB…………………. 3 - K đóng: tăng (hoặc giảm) dòng điện + Tăng dòng điện: Dây. AB chuyển động lệch nhiều ……………. + Giảm dòngđiện: Dây. AB chuyển động lệch ít ……………. 4 Đặt dây AB không nằm đứng cân bằng trong từ trường (hoặc song Dây. AB …………… …… … song với đường sức từ, đóng K).

Bài 27: LỰC ĐIỆN TỪ I. Tác dụng của từ trường lên dây dẫn có dòng điện 1. Thí nghiệm 2. Kết luận Từ trường tác dụng lực lên một đoạn dây dẫn AB có : dòng điện chạy qua đặt trong từ trường và không song với đường sức từ thì chịu tác dụng của lực điện từ.

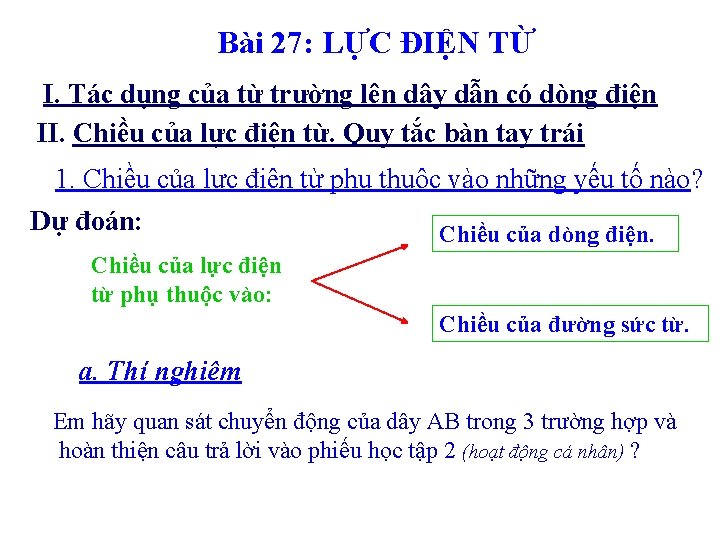

Bài 27: LỰC ĐIỆN TỪ I. Tác dụng của từ trường lên dây dẫn có dòng điện II. Chiều của lực điện từ. Quy tắc bàn tay trái 1. Chiều của lực điện từ phụ thuộc vào những yếu tố nào? Dự đoán: Chiều của dòng điện. Chiều của lực điện từ phụ thuộc vào: Chiều của đường sức từ. a. Thí nghiệm Em hãy quan sát chuyển động của dây AB trong 3 trường hợp và hoàn thiện câu trả lời vào phiếu học tập 2 (hoạt động cá nhân) ?

PHIẾU HỌC TẬP 2 Lần thí nghiệm Tiến hành Kết quả 1 - K đóng Chiều chuyển động của dây AB…………. 2 - Thay đổi chiều dòng điện, Chiều chuyển động của dây giữ nguyên chiều đường sức AB …………………. từ. 3 - Thay đổi chiều đường sức từ, giữ nguyên chiều dòng điện, Chiều chuyển động của dây AB ………………….

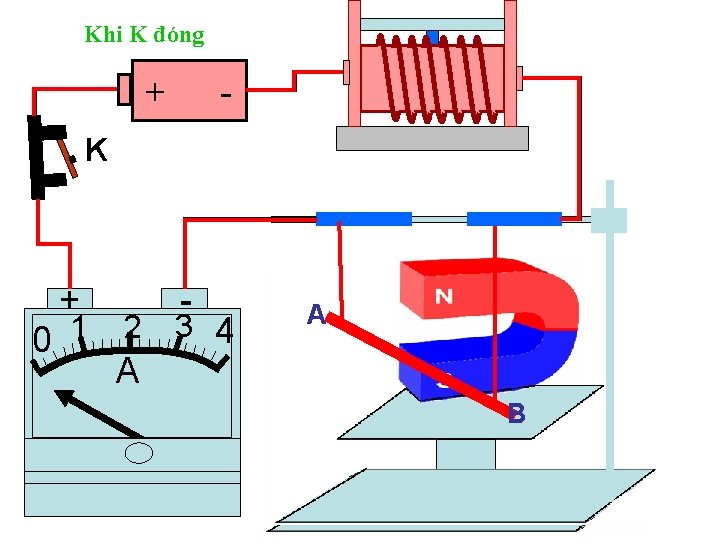

Khi K đóng + - K + 1 0 2 A - 3 4 A B

Khi đổi chiều dòng điện + - K +- 1 0 2 A +- 3 4 A B

Khi đổi chiều đường sức từ + K - 1 0 2 A + 3 4 A B

PHIẾU HỌC TẬP 2 Lần thí nghiệm Tiến hành Kết quả 1 - K đóng Chiều chuyển động của đi ra (đi vào) dây. AB…………………. . 2 - Thay đổi chiều dòng điện, giữ nguyên chiều đường sức từ. - Thay đổi chiều đường sức từ, giữ nguyên chiều dòng điện, Chiều chuyển động của đi vào ( đi ra) dây AB ………………. 3 Chiều chuyển động của đi ra (đi vào) dây AB ………………. .

Tiết 29 – Bài 27: LỰCĐIỆNTỪ TỪ I. Tác dụng của từ trường lên dây dẫn có dòng điện II. Chiều của lực điện từ. Quy tắc bàn tay trái 1. Chiều của lực điện từ phụ thuộc vào những yếu tố nào? a) Thí nghiệm * Nhận xét: b) Kết luận : Chiều của lực điện từ tác dụng lên dây dẫn AB phụ thuộc vào chiều dòng điện chạy trong dây dẫn và chiều đường sức từ

Bài 27: LỰC ĐIỆN TỪ I. Tác dụng của từ trường lên dây dẫn có dòng điện II. Chiều của lực điện từ. Quy tắc bàn tay trái 1. Chiều của lực điện từ phụ thuộc vào những yếu tố nào? 2. Quy tắc bàn tay trái I A I B

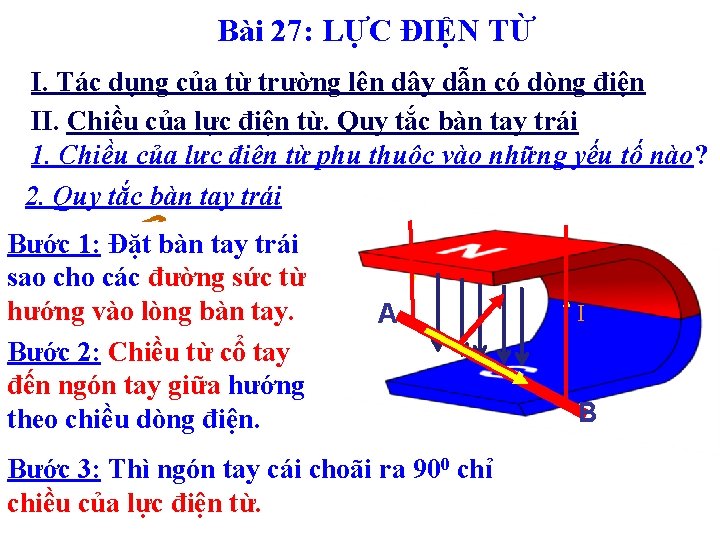

Bài 27: LỰC ĐIỆN TỪ I. Tác dụng của từ trường lên dây dẫn có dòng điện II. Chiều của lực điện từ. Quy tắc bàn tay trái 1. Chiều của lực điện từ phụ thuộc vào những yếu tố nào? 2. Quy tắc bàn tay trái Bước 1: Đặt bàn tay trái sao cho các đường sức từ hướng vào lòng bàn tay. Bước 2: Chiều từ cổ tay đến ngón tay giữa hướng theo chiều dòng điện. A Bước 3: Thì ngón tay cái choãi ra 900 chỉ chiều của lực điện từ. I B

+ - K + 1 0 2 A - 3 4 A B

Bài 27: LÖÏC ÑIEÄN TÖØ I. Tác dụng của từ trường lên dây dẫn có dòng điện II. Chiều của lực điện từ. Quy tắc bàn tay trái III. Vận dụng, củng cố 1. Vận dụng C 2. Áp dụng quy tắc bàn tay trái để xác định chiều dòng điện chạy qua dây dẫn AB?

Câu C 2? Chiều đường sức từ A B Chiều lực điện từ F Tìm Chiều dòng điện Trong đoạn dây AB, dòng điện có chiều đi từ B đến A

Bài 27: LÖÏC ÑIEÄN TÖØ I. Tác dụng của từ trường lên dây dẫn có dòng điện II. Chiều của lực điện từ. Quy tắc bàn tay trái III. Vận dụng, củng cố 1. Vận dụng C 2 C 3. Xác định chiều của đường sức từ của nam châm trong hình bên?

Câu C 3? S Tìm chiều đường sức từ A F Chiều lực điện từ N B Chiều dòng điện Đường sức từ của nam châm đi từ dưới lên trên

Bài 27: LÖÏC ÑIEÄN TÖØ I. Tác dụng của từ trường lên dây dẫn có dòng điện II. Chiều của lực điện từ. Quy tắc bàn tay trái III. Vận dụng, củng cố 1. Vận dụng C 2 C 3 C 4. Biểu diễn lực điện từ tác dụng lên các đoạn dây AB, CD lên khung dây dẫn có dòng điện chạy qua trong hình 27. 5 a, b, c. Các cặp lực điện từ tác dụng lên AB và CD trong mỗi trường hợp có tác dụng gì đối với khung dây? Hình 27. 5

Câu C 4? F 1 B A

Câu C 4? F 1 F 2 C D

F 1 F 1 F 2 F 2 Câu C 4? Hình a : Cặp lực từ F 1, F 2 , tác dụng lên AB và CD làm cho khung dây quay theo chiều kim đồng hồ.

Câu C 4? F 1 F 2

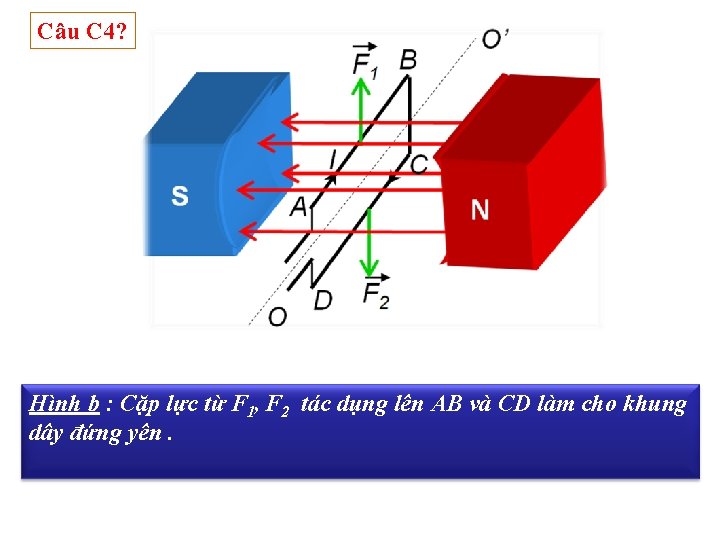

Câu C 4? Hình b : Cặp lực từ F 1, F 2 tác dụng lên AB và CD làm cho khung dây đứng yên.

Câu C 4? F 1 B A

Câu C 4? F 1 F 2 C D

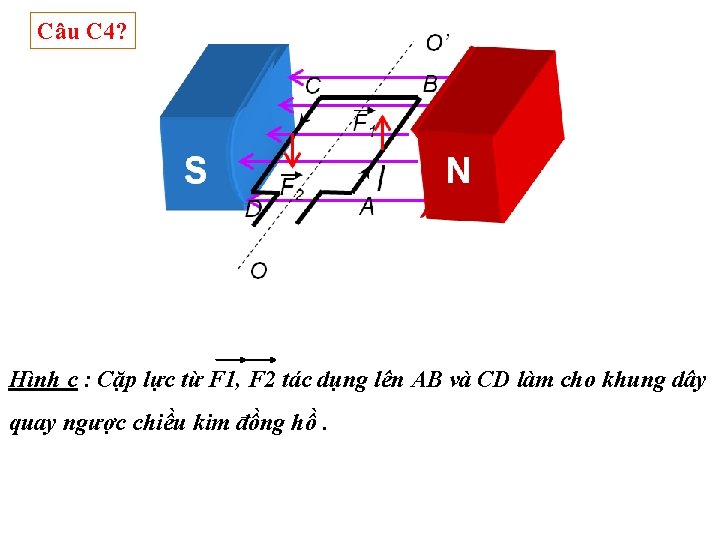

Câu C 4? Hình c : Cặp lực từ F 1, F 2 tác dụng lên AB và CD làm cho khung dây quay ngược chiều kim đồng hồ.

Bài 27: LÖÏC ÑIEÄN TÖØ I. Tác dụng của từ trường lên dây dẫn có dòng điện II. Chiều của lực điện từ. Quy tắc bàn tay trái III. Vận dụng, củng cố 1. Vận dụng 2. Củng cố

Câu 1: Muốn xác định chiều của lực điện từ tác dụng lên một đoạn dây dẫn thẳng có dòng điện chạy qua đặt tại một điểm trong từ trường thì cần phải biết những yếu tố nào? chiều của dòng điện trong dây dẫn và chiều dài của dây dẫn. B) chiều của đường sức từ và cường độ lực điện từ tại điểm đó. C) chiều của dòng điện và chiều của đường sức từ tại điểm đó. D) chiều và cường độ của dòng điện, chiều và cường độ của lực điện từ. A) Rất tốt - hãy tiếp tục Rất tiếc - hãy tiếp tục Câu trả lời của bạn: Câu trả lời đùng là: : Tiếp tục Quay lại

Câu 2: chọn câu trả lời đúng cho phát biểu sau: Dây dẫn có dòng điện chạy qua đặt trong từ trường và không song với đường sức từ thì chịu tác dụng của lực điện từ. A) Đúng B) Sai Rất tốt - hãy tiếp tục Rất tiếc - hãy tiếp tục Câu trả lời của bạn: Đáp án đúng là: Tiếp tục Quay lại

Câu 3: Điền cụm từ còn thiếu trong câu sau: Đặt bàn tay trái sao cho. . . , chiều từ cổ tay đến ngón tay giữa hướng theo chiều dòng điện thì ngón tay cái choãi ra 90 độ chỉ chiều lực điện từ. Rất tốt - hãy tiếp tục Rất tiếc - hãy tiếp tục Câu trả lời của bạn: Đáp án đúng là: Tiếp tục Quay lại

Câu 4: Dùng quy tắc nào dưới dây để xác định chiều của lực điện từ? A) Quy tắc nắm tay phải. B) Quy tắc nắm tay trái. C) Quy tắc bàn tay phải. D) Quy tắc bàn tay trái. Rất tốt - hãy tiếp tục Rất tiếc - hãy tiếp tục Câu trả lời của bạn: Đáp án đúng là: Tiếp tục Quay lại

KẾT QUẢ Điểm của bạn {score} Tổng điểm {max-score} Tiếp tục Quay lại

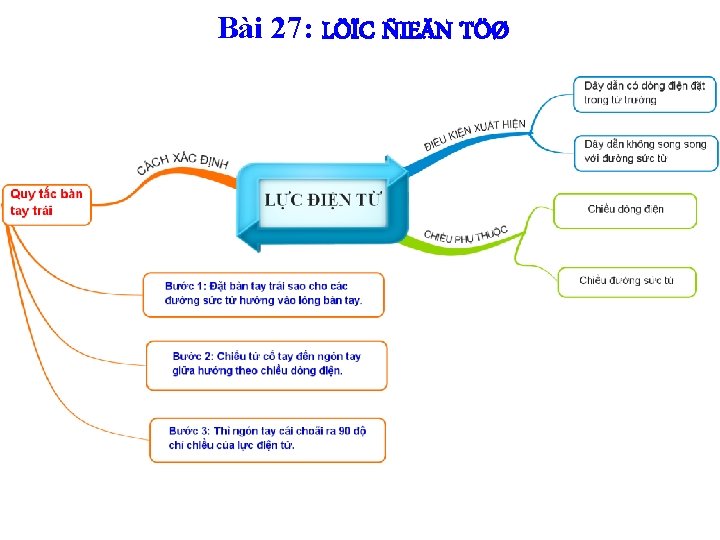

Bài 27: LÖÏC ÑIEÄN TÖØ

• • Học thuộc ghi nhớ Làm lại phần vận dụng, bài tập trong SBT. Đọc phần “Có thể em chưa biết” Chuẩn bị bài: “ĐỘNG CƠ ĐIỆN MỘT CHIỀU”
