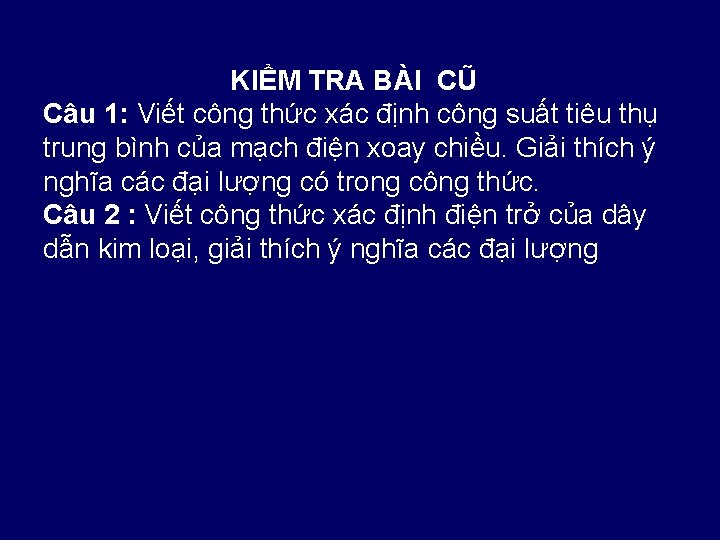

KIỂM TRA BÀI CŨ Câu 1: Viết công thức xác định công suất tiêu thụ trung bình của mạch điện xoay chiều. Giải thích ý nghĩa các đại lượng có trong công thức. Câu 2 : Viết công thức xác định điện trở của dây dẫn kim loại, giải thích ý nghĩa các đại lượng

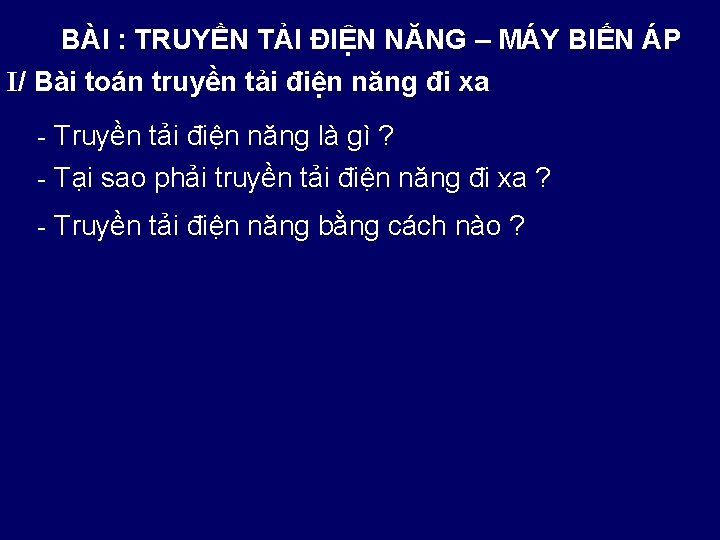

BÀI : TRUYỀN TẢI ĐIỆN NĂNG – MÁY BIẾN ÁP I/ Bài toán truyền tải điện năng đi xa - Truyền tải điện năng là gì ? - Tại sao phải truyền tải điện năng đi xa ? - Truyền tải điện năng bằng cách nào ?

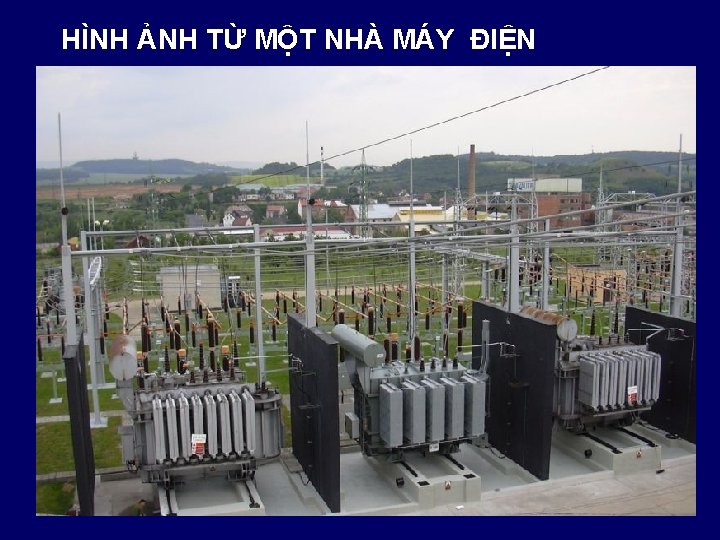

HÌNH ẢNH TỪ MỘT NHÀ MÁY ĐIỆN

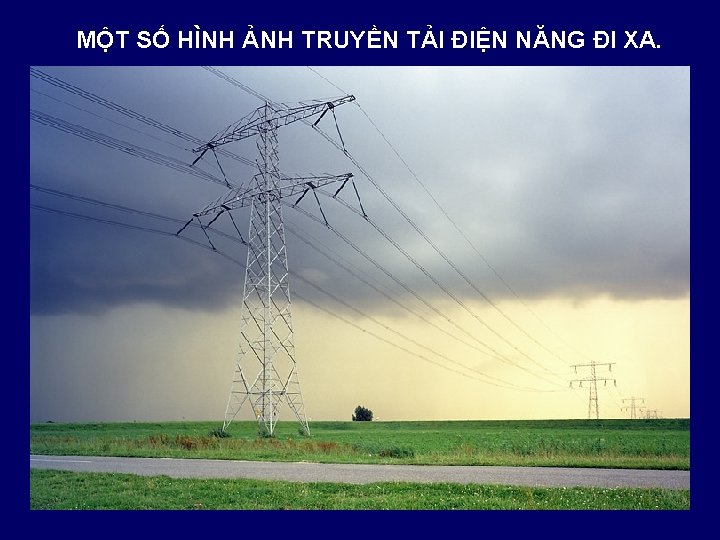

MỘT SỐ HÌNH ẢNH TRUYỀN TẢI ĐIỆN NĂNG ĐI XA.

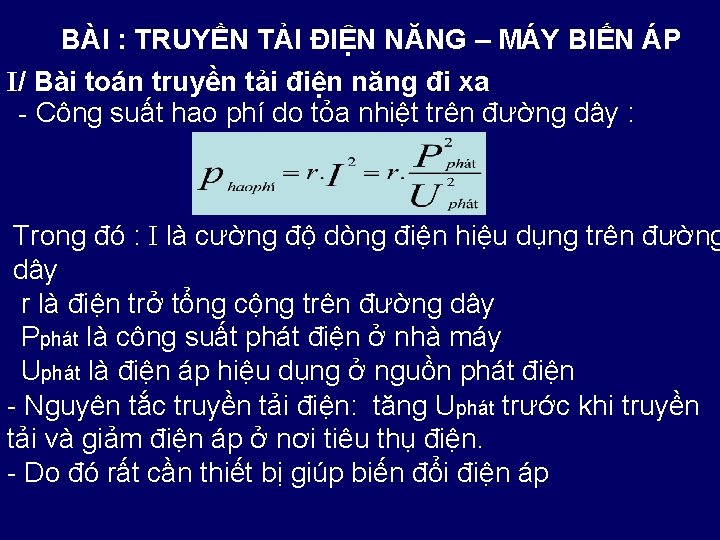

BÀI : TRUYỀN TẢI ĐIỆN NĂNG – MÁY BIẾN ÁP I/ Bài toán truyền tải điện năng đi xa - Công suất hao phí do tỏa nhiệt trên đường dây : Trong đó : I là cường độ dòng điện hiệu dụng trên đường dây r là điện trở tổng cộng trên đường dây Pphát là công suất phát điện ở nhà máy Uphát là điện áp hiệu dụng ở nguồn phát điện - Nguyên tắc truyền tải điện: tăng Uphát trước khi truyền tải và giảm điện áp ở nơi tiêu thụ điện. - Do đó rất cần thiết bị giúp biến đổi điện áp

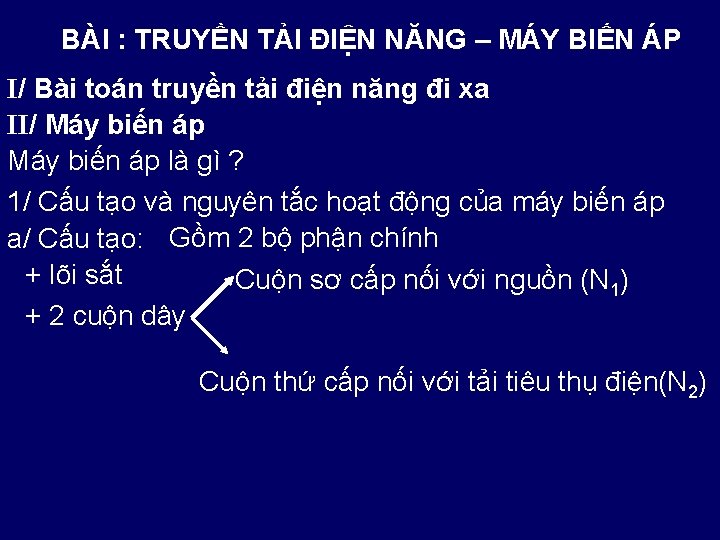

BÀI : TRUYỀN TẢI ĐIỆN NĂNG – MÁY BIẾN ÁP I/ Bài toán truyền tải điện năng đi xa II/ Máy biến áp là gì ? 1/ Cấu tạo và nguyên tắc hoạt động của máy biến áp a/ Cấu tạo: Gồm 2 bộ phận chính + lõi sắt Cuộn sơ cấp nối với nguồn (N 1) + 2 cuộn dây Cuộn thứ cấp nối với tải tiêu thụ điện(N 2)

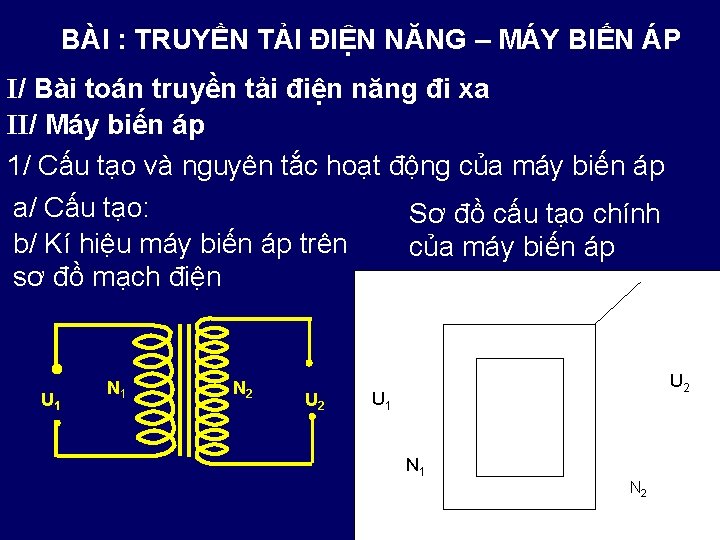

BÀI : TRUYỀN TẢI ĐIỆN NĂNG – MÁY BIẾN ÁP I/ Bài toán truyền tải điện năng đi xa II/ Máy biến áp 1/ Cấu tạo và nguyên tắc hoạt động của máy biến áp a/ Cấu tạo: Sơ đồ cấu tạo chính b/ Kí hiệu máy biến áp trên của máy biến áp sơ đồ mạch điện U 1 N 2 U 2 U 1 N 2

BÀI : TRUYỀN TẢI ĐIỆN NĂNG – MÁY BIẾN ÁP I/ Bài toán truyền tải Từ thông qua cuộn mỗi vòng dây Từ sơ cấp điện năng đi xa và thứcuộn cấp: thứ cấp xuất Trong II/ Máy biến áp hiện suất điện động cảm 1/ Cấu tạo và nguyên tắc ứng : của máy biến áp a/ Cấu tạo b/ Kí hiệu máy biến áp Dòng điện xoay chiều xuất trên sơ đồ mạch điện hiện trong cuộn thứ cấp có c/ Nguyên tắc hoạt động : cùng tần số với dòng điện dựa vào hiện tượng trong cuộn sơ cấp cảm ứng điện từ

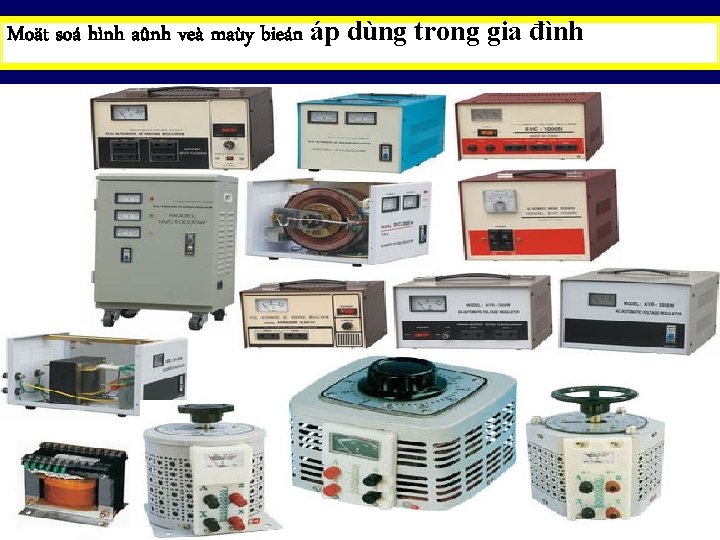

Moät soá hình aûnh veà maùy bieán áp dùng trong gia đình

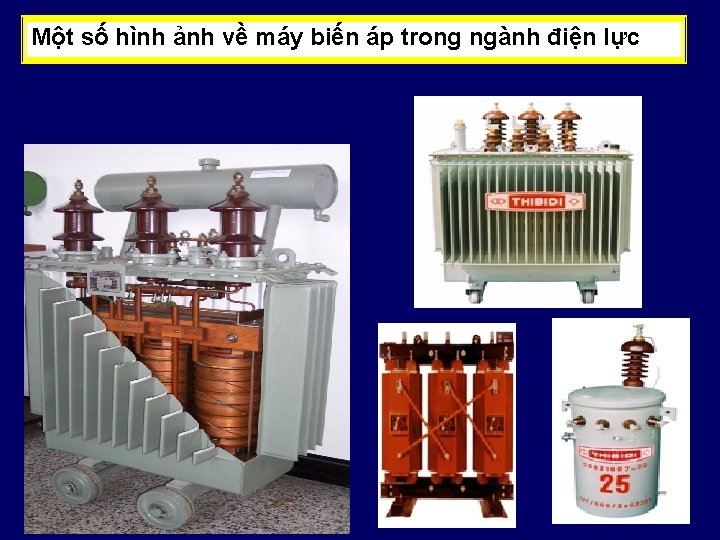

Một số hình ảnh về máy biến áp trong ngành điện lực

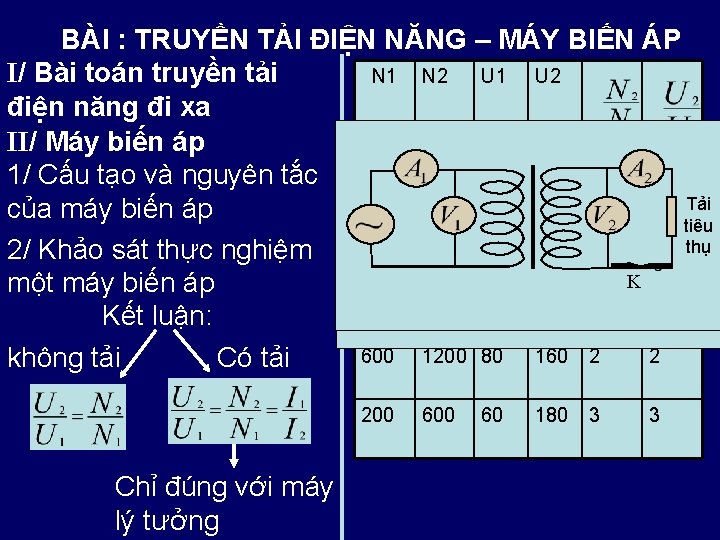

BÀI : TRUYỀN TẢI ĐIỆN NĂNG – MÁY BIẾN ÁP I/ Bài toán truyền tải N 1 N 2 U 1 U 2 điện năng đi xa II/ Máy biến áp 1/ Cấu tạo và nguyên tắc 600 120 1 1 Tải của máy biến áp R Tải tiêu R 600 80 80 1 1 tiêu thụ 2/ Khảo sát thực nghiệm thụ K một máy biến áp 600 200 120 40 1/3 Kết luận: 600 1200 80 160 2 2 không tải Có tải 200 Chỉ đúng với máy lý tưởng 600 60 180 3 3

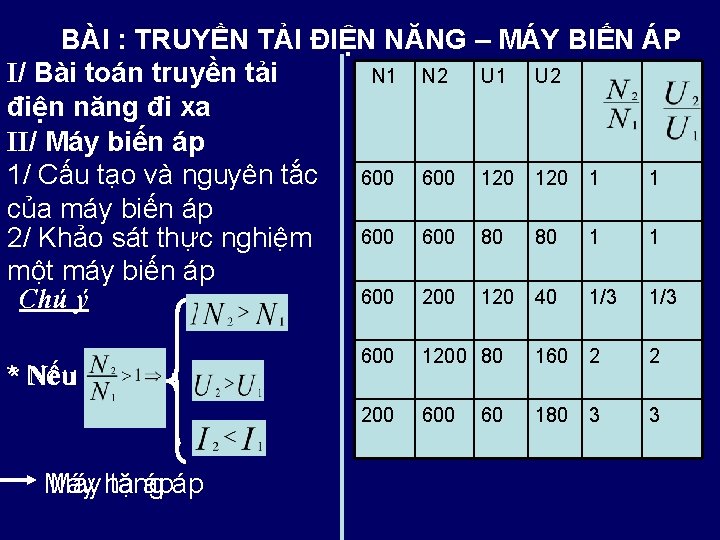

BÀI : TRUYỀN TẢI ĐIỆN NĂNG – MÁY BIẾN ÁP I/ Bài toán truyền tải N 1 N 2 U 1 U 2 điện năng đi xa II/ Máy biến áp 1/ Cấu tạo và nguyên tắc 600 120 1 1 của máy biến áp 600 80 80 1 1 2/ Khảo sát thực nghiệm một máy biến áp 600 200 120 40 1/3 Chú ý * * Nếu Máy hạ tăng ápáp 600 1200 80 160 2 2 200 600 180 3 3 60

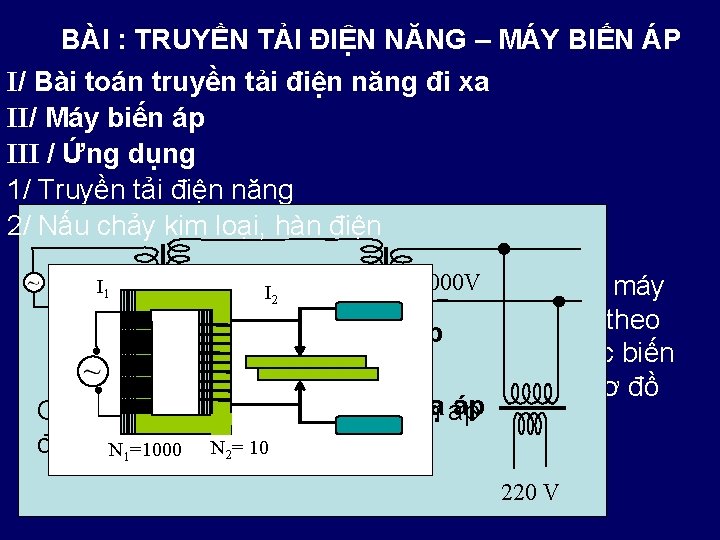

BÀI : TRUYỀN TẢI ĐIỆN NĂNG – MÁY BIẾN ÁP I/ Bài toán truyền tải điện năng đi xa II/ Máy biến áp III / Ứng dụng 1/ Truyền tải điện năng 2/ Nấu chảy kim loại, hàn điện 10 k. V I 1 200 k. VI 2 5000 V Giải thích máy hàn điện theo Tăng áp nguyên tắc biến áp trên sơ đồ Hạ áp áp Giải thích quá trình biến đổi điện được Nnêu ở sơN 2=đồ 10 1=1000 Hạ áp 220 V

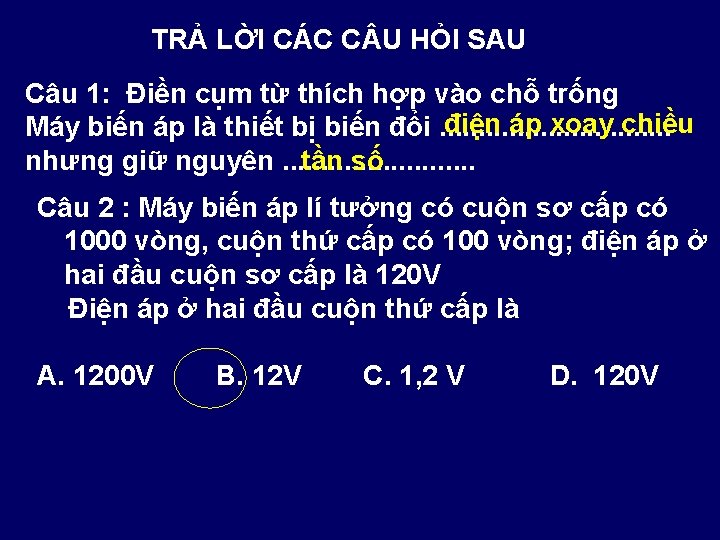

TRẢ LỜI CÁC C U HỎI SAU Câu 1: Điền cụm từ thích hợp vào chỗ trống điện áp xoay chiều Máy biến áp là thiết bị biến đổi. . . . tần số nhưng giữ nguyên. . . Câu 2 : Máy biến áp lí tưởng có cuộn sơ cấp có 1000 vòng, cuộn thứ cấp có 100 vòng; điện áp ở hai đầu cuộn sơ cấp là 120 V Điện áp ở hai đầu cuộn thứ cấp là A. 1200 V B. 12 V C. 1, 2 V D. 120 V

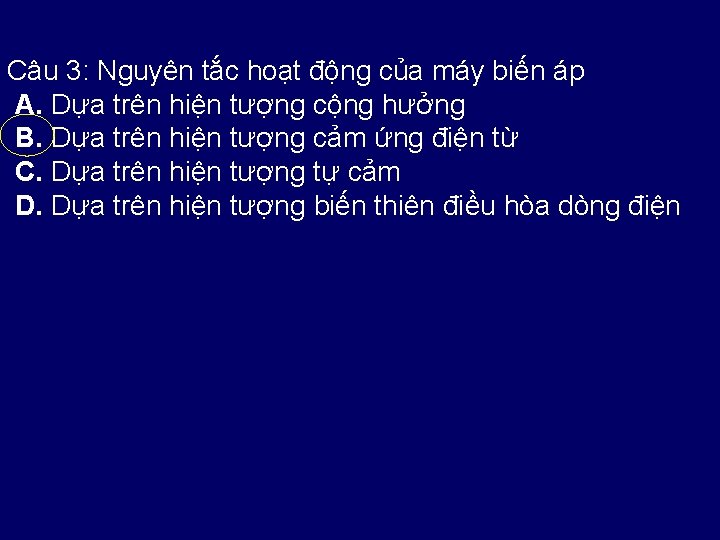

Câu 3: Nguyên tắc hoạt động của máy biến áp A. Dựa trên hiện tượng cộng hưởng B. Dựa trên hiện tượng cảm ứng điện từ C. Dựa trên hiện tượng tự cảm D. Dựa trên hiện tượng biến thiên điều hòa dòng điện
