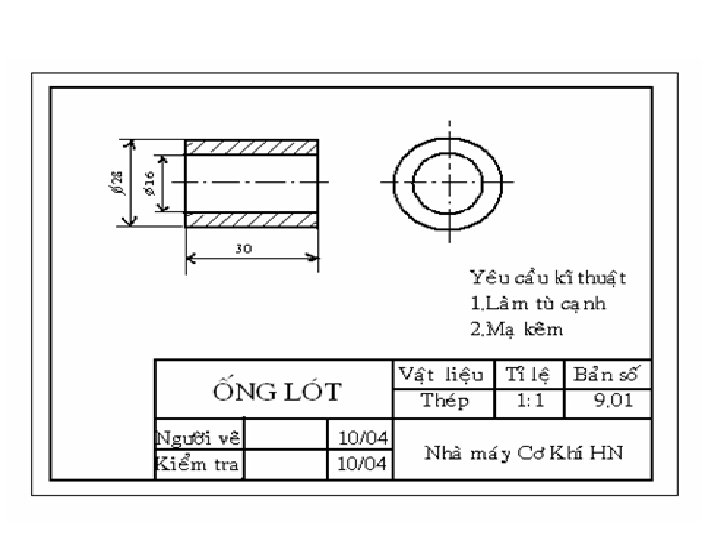

KIỂM TRA BÀI CŨ Câu 1. Bản vẽ chi tiết gồm có mấy nội dung chính? Hãy nêu trình tự đọc bản vẽ chi tiết? Câu 2: Đọc bản vẽ chi tiết ống lót? Hình 9. 1

I/ Chi tiết có ren: Ghế xoay Vít Đui đèn Bình mực Bóng đèn Đai ốc Bu lông

đuôi bóng đèn Em hãy cho biết ren của đuôi bóng đèn và ren của đui đèn được dùng để làm gì ? Dùng để ghép nối Đui đèn

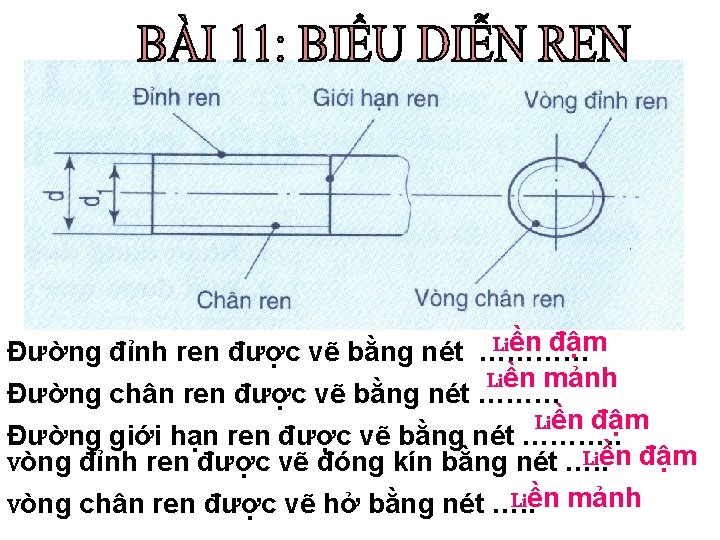

I/ Chi tiết có ren: Ren dùng để ghép nối các chi tiết và truyền lực. Ví dụ: Bulông, đai ốc, phần đầu và thân vỏ bút bi, … II/ Quy ước vẽ ren: 1/ Ren ngoài (ren trục): - Ren ngoài là ren được hình thành ở mặt ngoài của chi tiết.

2/ Quy ước vẽ ren: Chọn a hoặc b Đường kính ngoài Đường kính trong

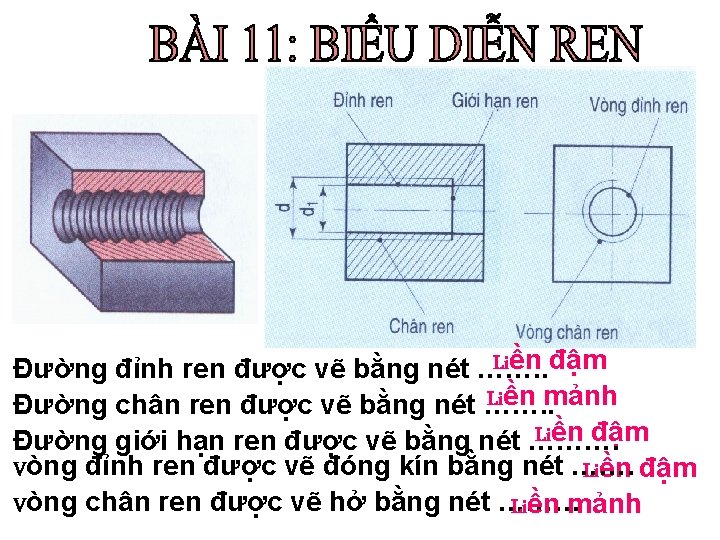

I/ Chi tiết có ren: II/ Quy ước vẽ ren: 1/ Ren ngoài (ren trục): 2/Ren trong. ( ren lỗ ) - Ren trong là ren hình thành ở mặt trong của lỗ.

I/ Chi tiết có ren: Ren dùng để ghép nối các chi tiết và truyền lực. Ví dụ: Bulông, đai ốc, phần đầu và thân vỏ bút bi, … II/ Quy ước vẽ ren: 1/ Ren ngoài (ren trục): 2/Ren trong. ( ren lỗ ) Kết Luận: Ren nhìn thấy: đường đỉnh ren và đường giới hạn ren vẽ bằng nét liền đậm, đường chân ren vẽ bằng nét liền mảnh, vòng chân ren chỉ vẽ ¾ vòng. Chú ý

So sánh?

I/ Chi tiết có ren: Ren dùng để ghép nối các chi tiết và truyền lực. Ví dụ: Bulông, đai ốc, phần đầu và thân vỏ bút bi, … II/ Quy ước vẽ ren: 1/ Ren ngoài (ren trục): 2/Ren trong. ( ren lỗ ) 3/ Ren bị che khuất

I/ Chi tiết có ren: Ren dùng để ghép nối các chi tiết và truyền lực. Ví dụ: Bulông, đai ốc, phần đầu và thân vỏ bút bi, … II/ Quy ước vẽ ren: 1/ Ren ngoài (ren trục): 2/Ren trong. ( ren lỗ ) 3/ Ren bị che khuất -Đường đỉnh ren, chân ren, giới hạn ren được vẽ bằng nét đứt.

Trò chơi ô chữ C 2 L 1 C 3 C 4 C 5 L 1 ĐA R 1 E 2 N 3 2 I Ề 3 N 4 Đ 5 Đ 1 Ứ 2 T 3 2 I Ề 3 N 4 M 5 Ả 6 N 7 N 1 G 2 O 3 À 4 5 I C 1 Ậ 6 M 7 ĐA ĐA Đường ren hạn nhìnren thấy Đườngchân đỉnh ren của và giới của Mối ghép giữa lông nét và gì ? được vẽ bằng nét gì vẽ ? bubằng ren nhìn thấy được đai ốc bằng gìchân ? Các đường đỉnh ren, ren chi của Ren được hình thành ở mặt ngoài của che được vẽ bằng nét gì? tiết ren gọi làbịren gì khuất ? H 8 ĐA ĐA exit

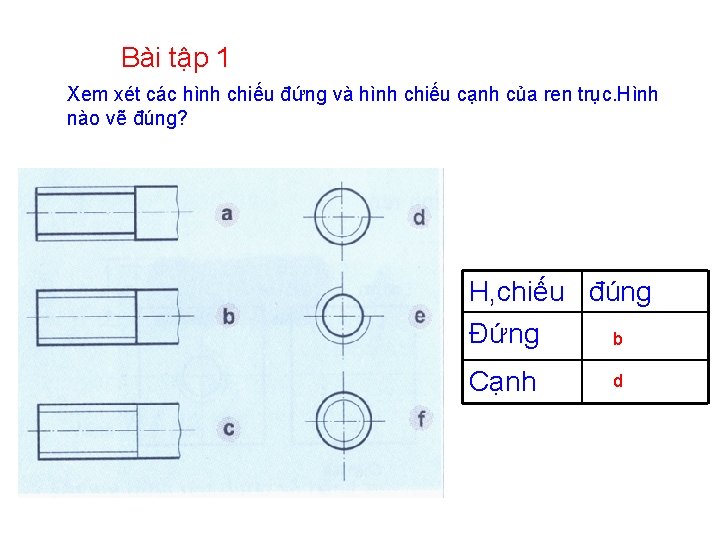

Bài tập 1 Xem xét các hình chiếu đứng và hình chiếu cạnh của ren trục. Hình nào vẽ đúng? H, chiếu đúng Đứng b Cạnh d

Bài tập 2 Xem xét các hình chiếu đứng và hình chiếu cạnh của ren lỗ. Hình nào vẽ đúng? H, chiếu đúng Đứng c Cạnh f

Ghi nhớ -Ren nhìn thấy: đường đỉnh ren và đường giới hạn ren vẽ bằng nét liền đậm, đường chân ren vẽ bằng nét liền mảnh, vòng chân ren chỉ vẽ ¾ vòng. - Ren bị che khuất: Đường đỉnh ren, chân ren, giới hạn ren được vẽ bằng nét đứt.

Công việc về nhà - Trả lời câu hỏi cuối bài - Học sinh xem trước bài 10
