Kiểm tra bài cũ Có 3 điện trở: R 1= 5 , R 2=10 , R 3=15 Mắc với nhau như sơ đồ sau vào giữa hai điểm có hiệu điện thế 12 V a. Tính điện trở tương đương của mạch b. Tính cường độ dòng điện chạy qua mỗi điện trở R 1 K R 2 M R 3 N Giải: a. công thức RMN= R 1+R 2+R 3 , = 5+10+15=30 b. Vì đoạn mạch mắc nối tiếp nên ta có: I 1=I 2=I 3= IMN =UMN/RMN=12/30= 0, 4 A

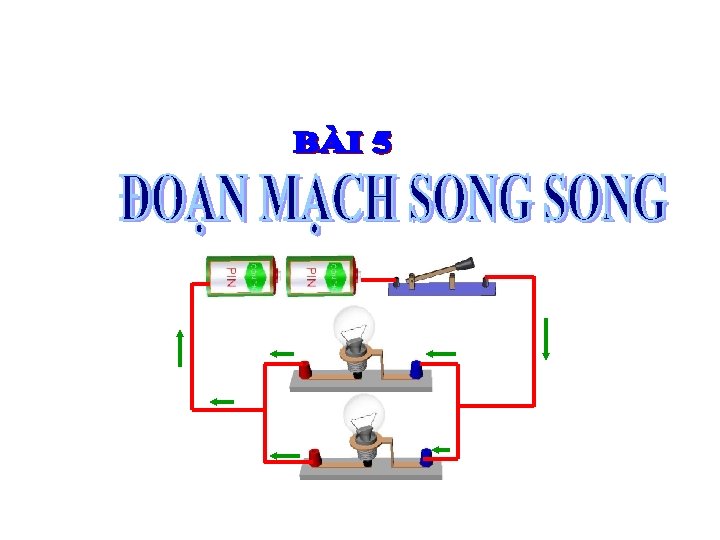

I) CƯỜNG ĐỘ DÒNG ĐIỆN VÀ HIỆU ĐIỆN THẾ TRONG ĐOẠN MẮC SONG U U 1 I I 2 I 1 U 2 I I 2 I = I 1 + I 2 (1) U = U 1 = U 2 (2) cường độ dòng điện chạy qua mạch chính bằng tổng các Hiệu thế giữa hai qua đầu các đoạn mạch cường độđiện dòng điện chạy mạch rẽ: bằng hiệu điện thế giữa hại đầu mỗi mạch rẽ. U
2) ĐOẠN MẠCH GỒM 2 ĐIỆN TRỞ MẮC SONG U V C 1 I 1 Hai điện trở R 1 và R 2 được mắc song với nhau Vôn kế V đo hiệu điện thế giữa 2 đầu 2 điện trở và hiệu điện thế giữa 2 đầu nguồn điện M I N A 1 A 2 A R 1 R 2 I 2 K Ampe kế A đo cường độ dòng điện chạy qua mạch chính Ampe kế A 1 đo cường độ dòng điện chạy qua điện trở R 1 Ampe kế A 2 đo cường độ dòng điện chạy qua điện trở R 2 Các hệ thức(1), (2) vẫn đúng đối với đoạn mạch gồm 2 điện trở mắc song.
C 2 Chứng minh: I 1 R 2 = I 2 R 1 - Áp dụng định luật Ôm : U 1 = I 1. R 1 ; U 2 = I 2. R 2 + Vì: U 1 = U 2 = U nên: I R 2 1 = Þ = I 1. R 1 I 2. R 2 I 2 R 1 M I 1 R I I 2 U N 2 K
II) ĐIỆN TRỞ TƯƠNG ĐƯƠNG CỦA ĐOẠN MẠCH MẮC SONG 1. Công thức tính điện trở tương đương của đoạn mạch gồm 2 điện trở mắc song K A R 1 B R 2 Rtđ D H 2 H 1 C 3 Chứng minh công thức: Ta có: U = U 1 = U 2 B I 1 = D 1 = 1 + 1 Rtđ R 1 R 2 U U U = = , I 2 , I R 1 R 2 Rtd U U U = + Vì I = I 1 + I 2 Do đó : Rtd R 1 R 2 1 1 1 = + Rtd R 1 R 2
2. Thí nghiệm kiểm tra: 3)Kết luận: Đối với đoạn mạch gồm 2 điện trở mắc song thì nghịch đảo của điện trở tương đương bằng tổng các nghịch đảo của từng điện trở thành phần. Công thức tính điện trở tương đương trong đoạn mạch mắc song: Nếu mạch chỉ có 2 điện trở R 1 và R 2 mắc song thì: Nếu mạch có n điện trở như nhau là R mắc song thì:
Đ IV )VẬN DỤNG c 4 M K 1 K 2 N M ĐC điện Đèn và quạt được mắc song vào nguồn Công tắc K 1 điểu khiển đèn Công tắc K 2 điểu khiển quạt
c 5 M TT: R 1 = R 2 =30 I 1 I 2 I R 1 R 2 N Rtđ = ? U K Điện trở tương đương của mạch: 1 1 1 = + R td R 1 R 2 R td 30. 30 R 1. R 2 = = = 15 (W ) R 1 + R 2 30 +30 Hoặc: Vì R 1=R 2= 30 W nên
Mở rộng cho đoạn mạch n điện trở mắc song: I = I 1 + I 2 +. . . + In U = U 1 = U 2 =. . . = Un
HƯỚNG DẪN VỀ NHÀ ØHọc phần ghi nhớ SGK ØLàm các bài tập sách bài tập. ØTìm hiểu trước bài 6 sách giáo khoa
