Keterhubungan Mapping Kardinalitas Perancangan Basis Data Education Fair

Keterhubungan & Mapping Kardinalitas Perancangan Basis Data Education Fair Use material Re-Arrange by : Feri Sulianta

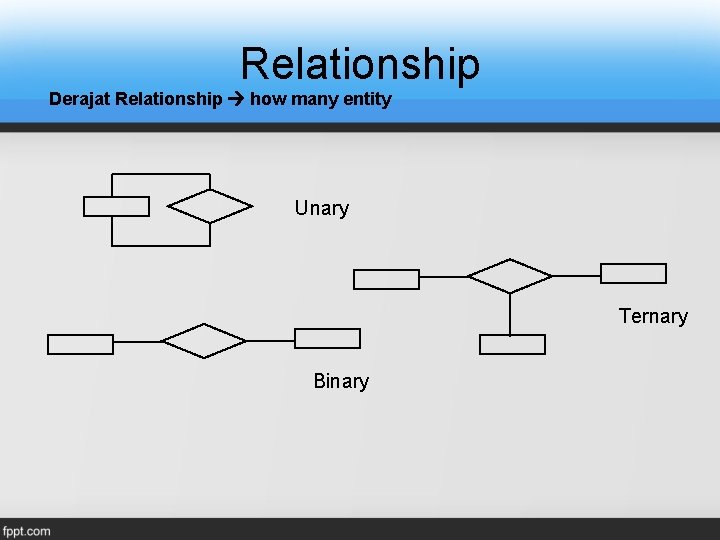

Relationship Derajat Relationship how many entity Unary Ternary Binary

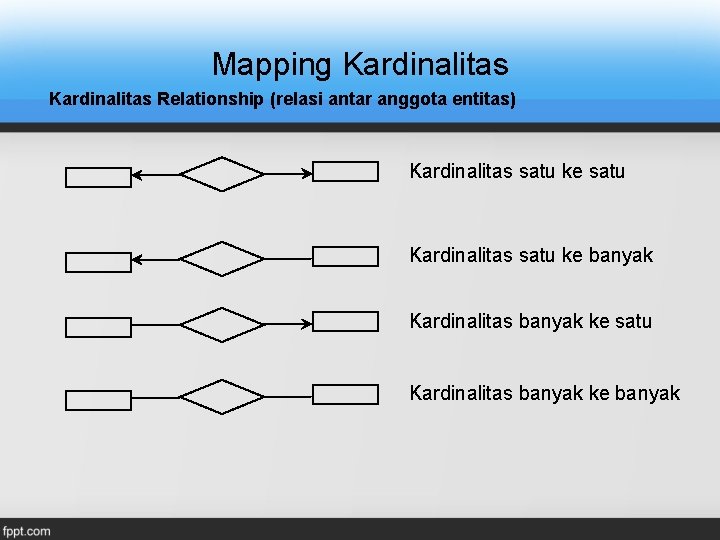

Mapping Kardinalitas Relationship (relasi antar anggota entitas) Kardinalitas satu ke satu Kardinalitas satu ke banyak Kardinalitas banyak ke satu Kardinalitas banyak ke banyak

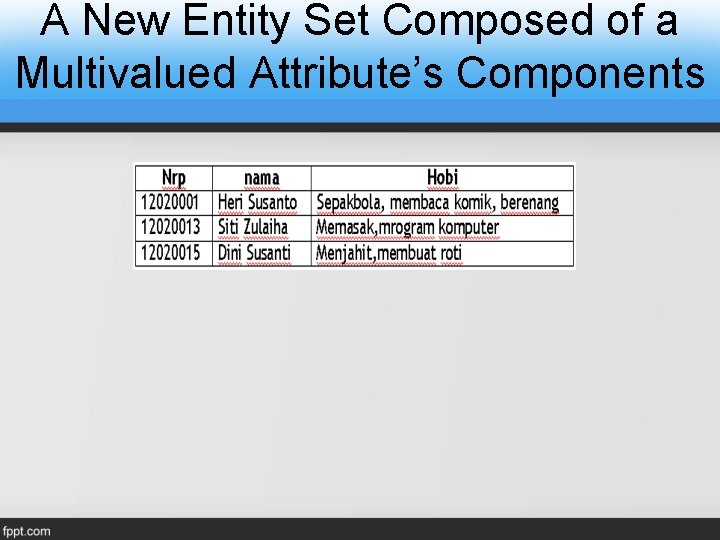

A New Entity Set Composed of a Multivalued Attribute’s Components

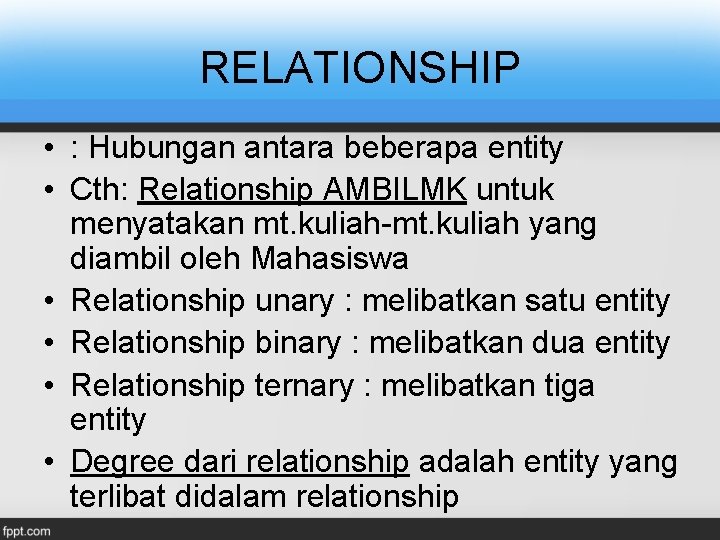

RELATIONSHIP • : Hubungan antara beberapa entity • Cth: Relationship AMBILMK untuk menyatakan mt. kuliah-mt. kuliah yang diambil oleh Mahasiswa • Relationship unary : melibatkan satu entity • Relationship binary : melibatkan dua entity • Relationship ternary : melibatkan tiga entity • Degree dari relationship adalah entity yang terlibat didalam relationship

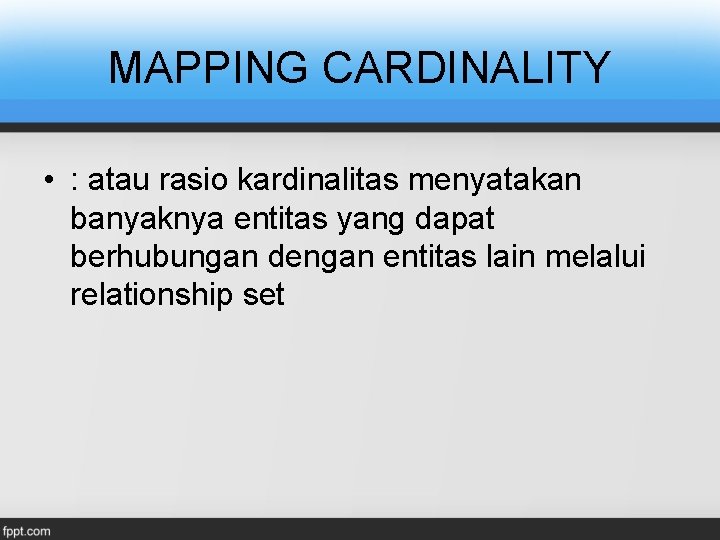

MAPPING CARDINALITY • : atau rasio kardinalitas menyatakan banyaknya entitas yang dapat berhubungan dengan entitas lain melalui relationship set

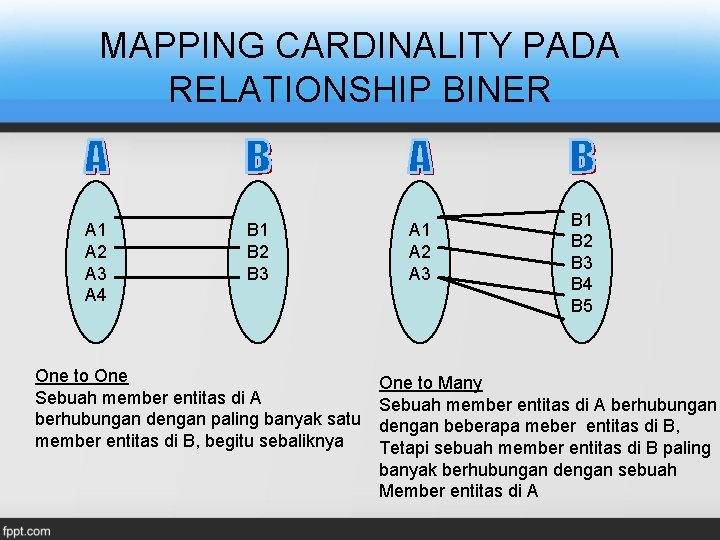

MAPPING CARDINALITY PADA RELATIONSHIP BINER A 1 A 2 A 3 A 4 B 1 B 2 B 3 One to One Sebuah member entitas di A berhubungan dengan paling banyak satu member entitas di B, begitu sebaliknya A 1 A 2 A 3 B 1 B 2 B 3 B 4 B 5 One to Many Sebuah member entitas di A berhubungan dengan beberapa meber entitas di B, Tetapi sebuah member entitas di B paling banyak berhubungan dengan sebuah Member entitas di A

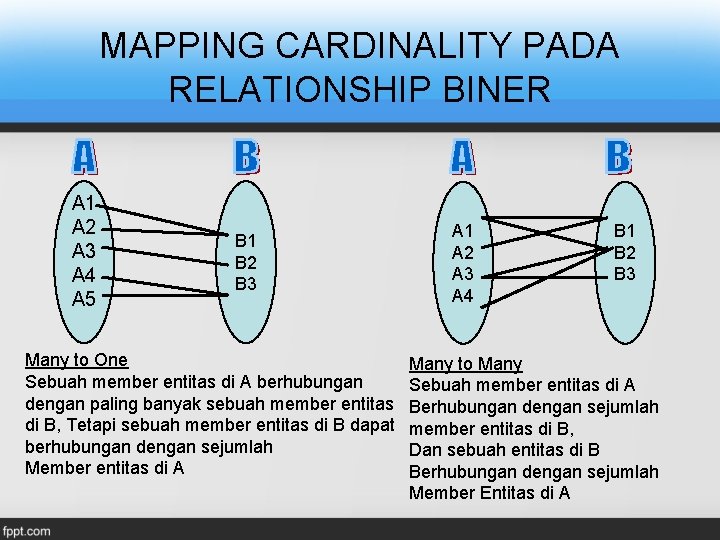

MAPPING CARDINALITY PADA RELATIONSHIP BINER A 1 A 2 A 3 A 4 A 5 B 1 B 2 B 3 Many to One Sebuah member entitas di A berhubungan dengan paling banyak sebuah member entitas di B, Tetapi sebuah member entitas di B dapat berhubungan dengan sejumlah Member entitas di A A 1 A 2 A 3 A 4 B 1 B 2 B 3 Many to Many Sebuah member entitas di A Berhubungan dengan sejumlah member entitas di B, Dan sebuah entitas di B Berhubungan dengan sejumlah Member Entitas di A

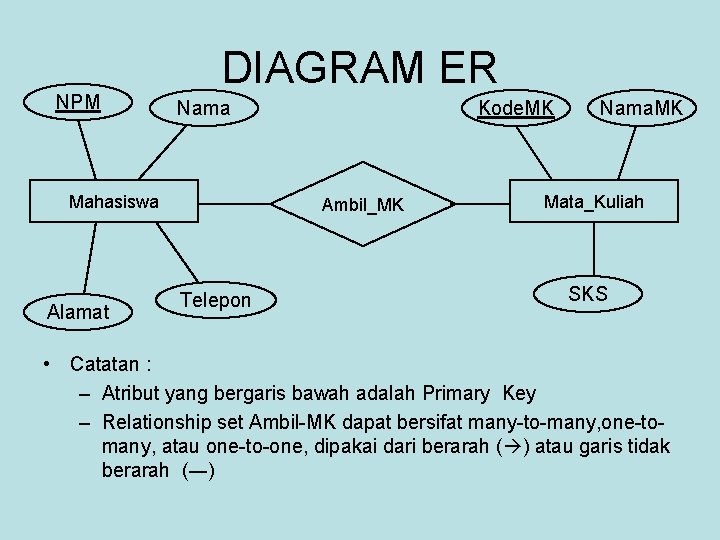

NPM DIAGRAM ER Nama Mahasiswa Alamat Kode. MK Ambil_MK Telepon Nama. MK Mata_Kuliah SKS • Catatan : – Atribut yang bergaris bawah adalah Primary Key – Relationship set Ambil-MK dapat bersifat many-to-many, one-tomany, atau one-to-one, dipakai dari berarah ( ) atau garis tidak berarah (―)

Relationship one-to-many NPM Nama Mahasiswa Alamat Kode. MK Ambil_MK Telepon Nama. MK Mata_Kuliah SKS

Relationship many-to-one NPM Nama Mahasiswa Alamat Kode. MK Ambil_MK Telepon Nama. MK Mata_Kuliah SKS

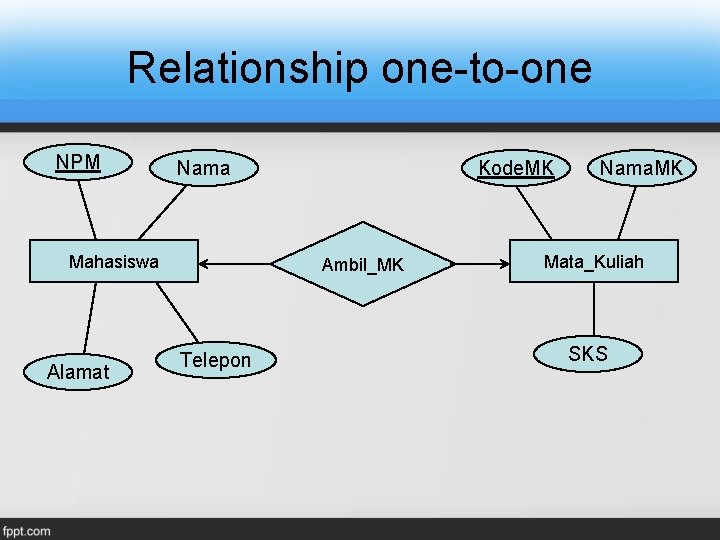

Relationship one-to-one NPM Nama Mahasiswa Alamat Kode. MK Ambil_MK Telepon Nama. MK Mata_Kuliah SKS

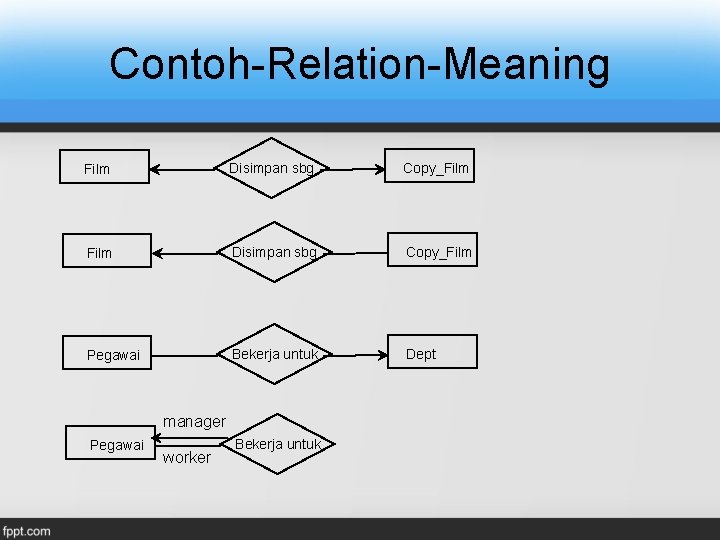

Contoh-Relation-Meaning Film Disimpan sbg Copy_Film Pegawai Bekerja untuk Dept manager Pegawai worker Bekerja untuk

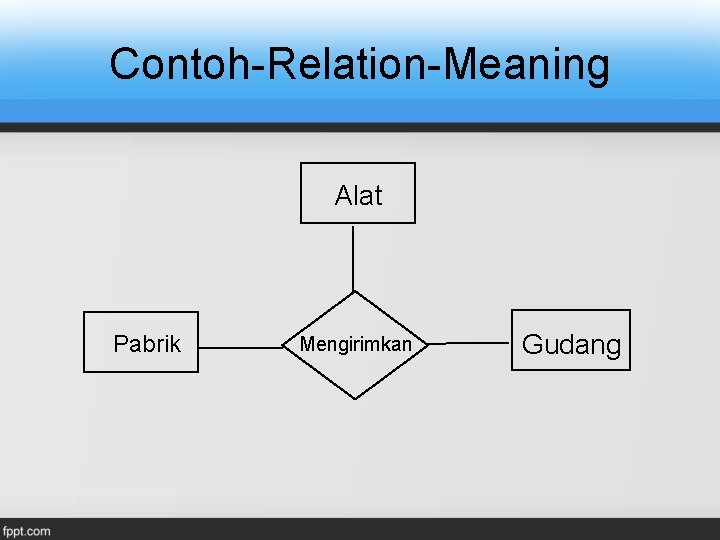

Contoh-Relation-Meaning Alat Pabrik Mengirimkan Gudang

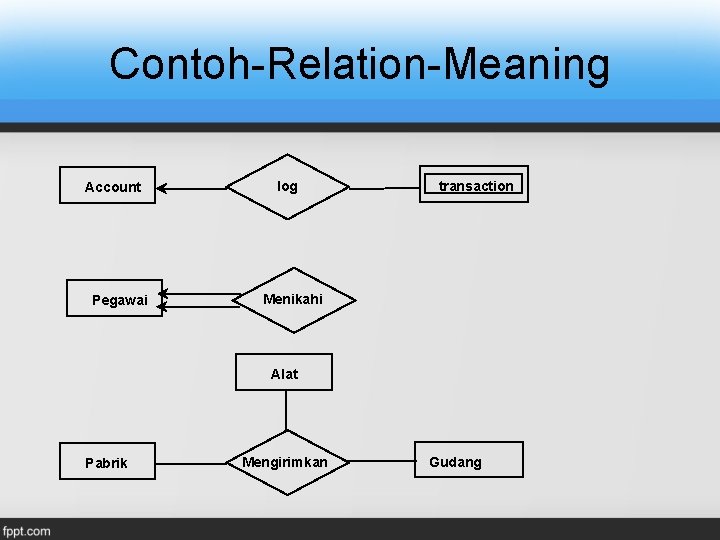

Contoh-Relation-Meaning Account Pegawai log transaction Menikahi Alat Pabrik Mengirimkan Gudang
