KESME KALIBI TASARIMI OTO KAPI KLTLERNDE KULLANILAN PARAY

KESME KALIBI TASARIMI OTO KAPI KİLİTLERİNDE KULLANILAN PARÇAYİ KESME KALIBINDA ÜRETİLMESİ Firma: ARTI KALIP. • Ana Faaliyet Alanı : KALIP, KALIPÇILIK, KALIP İMALATI, PLASTİK, METAL, DÖKÜM, ENJEKSİYON, APARAT • Kuruluş Yılı • Çalışan Sayısı • Kalite Belgeleri. : 2008 : 40 : ISO 9001

ŞERİT YERLEŞİM PLANI Levha Boyutları 2000 x 1000 x 2 BŞ=Anma ölçü+2 b BŞ=19+2(1, 5)=22 Adım=35, 5 • Max. Parça sayısı =(2000/22)x(1000/35, 5)= 2560 Adet Malzeme; %0. 10 Çelik Gç=450 mpa Gd=11, 0+0, 560 x 45=36, 2 kg/mm^2

Mukavemet Hesaplamaları Presleme kuvveti ; EKS=2 alındı P=Ltx. Tx. Gd=111, 4 x 2 x 36, 2 P=8065. 36 x. EKS P=16130, 72˜=17 tonluk pres kullanılır. Pres güvenlik nedeniyle pedal ve çift elle kontrol ediliyor. Çivata Seçimi; Fs= Px. C/(1 -ZBO)x. Txµ Fs=16130, 72 x 0, 118/(1 -0, 5)x 2 x 0. 2 Fs=1903, 42 kgf Tcivata=11+0. 560 x 80=55. 8 kgf dc=(4 x. Fs/3. 14 x. Tcixn)^½ dc=(4 x 1903. 42/3. 14 x 55. 8 x 4)^½ dc=6. 22 mm M 8 seçilir cıvata malzemesi: 8. 8 Tcivata: kesme kuvveti n: cıvata sayısı(4) Fs: sürtünme kuvveti (Erdemir 4137)

Matrisin Yapım Resmi X=55, Y=55 2 Adet Pim(merkezlemek için) 4 Adet Civata kullanmış

Zımba flambaj boyu Zımba Yapım Resmi zımba boyu(L)=3, 14 x(E. l/P)^½ L=3, 14 x(210000 x 111. 4/16130, 72)^½ L=119. 56 mm L>Lçizim Zımba boyu: 120 mm alınır E: elstikiyet modülü I: atalet momenti P: zımba kesme kuvveti

Sıyırıcı Yapım resmi

Kalıp Sapının Yeri • • X=27, 5 Y=27, 5

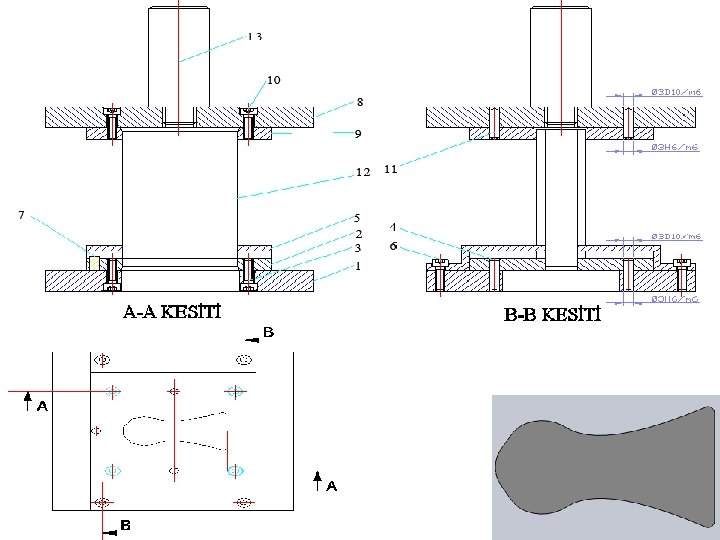

2010 Solidworks Hazır Paket Programı kullanarak hazırlanan kalıp montaj resmi

Kalıp Elemanı Maliyet (kgx. TL) işçilik. Maliyet Hazır Amortisman Hesaplamaları (hx. TL) elemanlar % K. Ü. P 15 X 3 3 X 15 %10 %20 120 K. A. P 15 X 3 3 X 15 %10 %20 120 Zımba 13 x 3 5 x 15 %10 %20 148 Zımba tutucu 2. 5 x 3 2 x 15 %10 %20 49 Sıyırıcı 4 x 3 5 x 15 %10 %20 114 Matris 12 x 3 15 x 15 %10 %20 340 CAD-CAM 50 x 20 %10 %20 1300 CNC-Tesviye 20 x 10 %20 280 Tel Erozyon. Delik delme 200 x 10 %20 2600 Dayama 1 x 15 %10 %20 20 Kar % Parça Fiyatı TL Pim 4 x 3 7 Civata 12 x 3 36 Montaj 150 x 15 %10 TOPLAM MALİYET %20 2950 8084 TL
