Jenis Kerusakan Kode kerusakan Bahan dan Kerusakan BETON 101 Pelapukan dan retak 102 Penggembungan atau perubahan bentuk 103 Pecah atau hilangnya material Beton 201 Cacat pada beton termasuk terkelupas, sarang lebah, berongga, berpori dan kualitas beton yang jelek 202 keretakan 203 Korosi pada tulangan baja 204 Kotor, berlumut, penuaan atau pelapukan beton 205 Pecah atau hilangnya material 206 Defleksi Ref : XII - 2

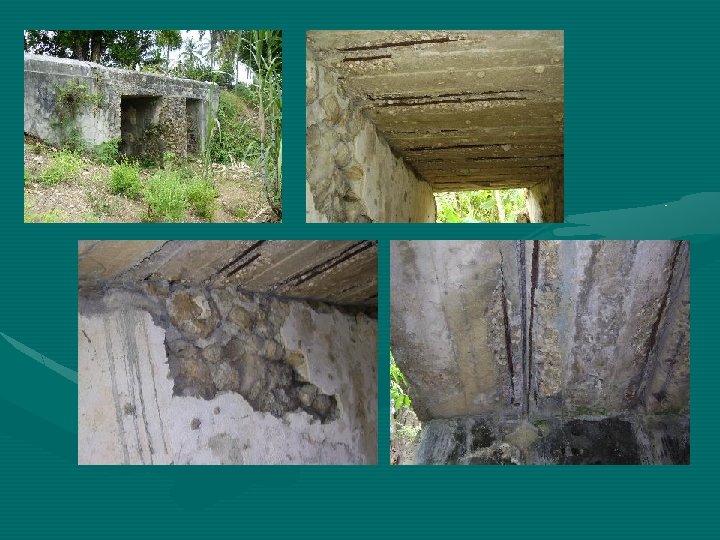

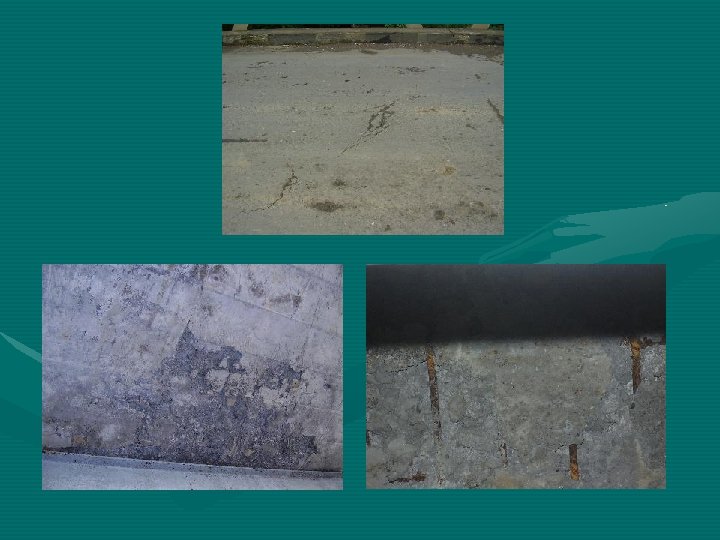

Kerusakan 201 - Kerusakan-Kerusakan Pada Beton Ekspansi akibat Karat pada Tulangan Menyebabkan Beton Retak dan Terkelupas Tulangan Terbuka Daerah yang Terkelupas Kerontokan pada beton Korosi Tulangan Ref : XII – 8, 9

Beton yang keropos

Ikatan yang jelek pada saat pengecoran Retak Karat yang menggembung menyebabkan beton pecah Beton yang Berongga Ref : XII - 9

Beton yang Berongga

Kerusakan 202 – Retak A. retak struktural B. retak bukan struktural A. Suatu retak struktural adalah : 1. Terbuka dan melebar ketika beban lalu-lintas lewat di atasnya, lebih sering terjadi di daerah pelat lantai dan gelagar jembatan 2. Terus berkembang seiring dengan berlangsungnya pergerakan dan penurunan, lebih sering terjadi pada bangunan bawah. Ref : XII - 10

Retak Struktural Akibat Momen Ref : XII - 11 Retak Struktural Akibat Gaya lintang

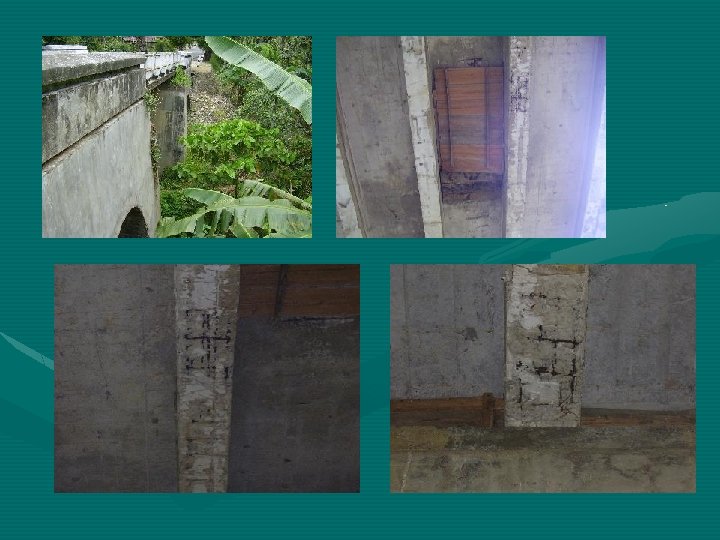

Retak Tarik Akibat Momen lentur Daerah Tarik Pemeriksaan Retak Struktural Ref : XII - 13

Alat Pengukur Lebar Retak yang Berkembang Ref : XII - 12

Retak non struktural Tipe A, B, C dan D Tipe E, F dan G Tipe H dan I Tipe H Tipe I Tipe J Tipe K dan L Tipe M : retakan sedimentasi atau setting : retakan susut plastis : susut termal dalam beton muda : perubahan bentuk yang terhalang dari luar : perubahan bentuk yang terhalang dari dalam : retakan karena susut pengeringan : retakan permukaan kulit beton : retakan akibat korosi

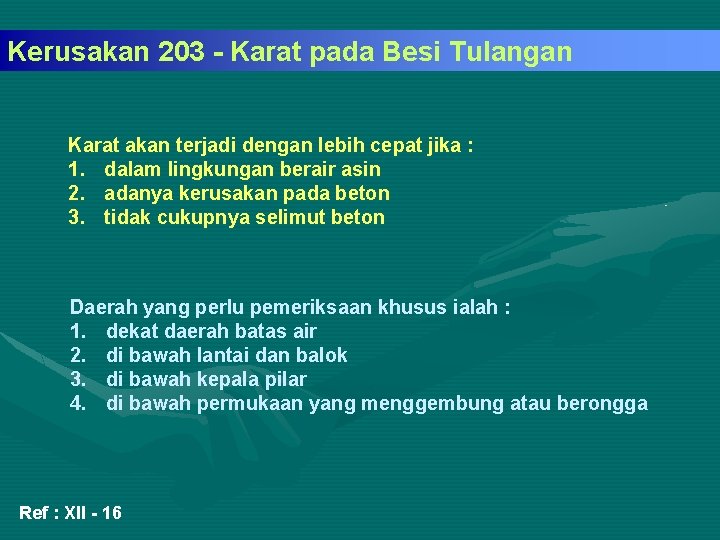

Kerusakan 203 - Karat pada Besi Tulangan Karat akan terjadi dengan lebih cepat jika : 1. dalam lingkungan berair asin 2. adanya kerusakan pada beton 3. tidak cukupnya selimut beton Daerah yang perlu pemeriksaan khusus ialah : 1. dekat daerah batas air 2. di bawah lantai dan balok 3. di bawah kepala pilar 4. di bawah permukaan yang menggembung atau berongga Ref : XII - 16

Korosi pada baja tulangan

Kerusakan 204 - Kerusakan Komponen karena aus dan pelapukan 1. lalu lintas 2. pengikisan oleh air atau bahan yang larut dalam air 3. proses kimiawi Ref : XII - 17

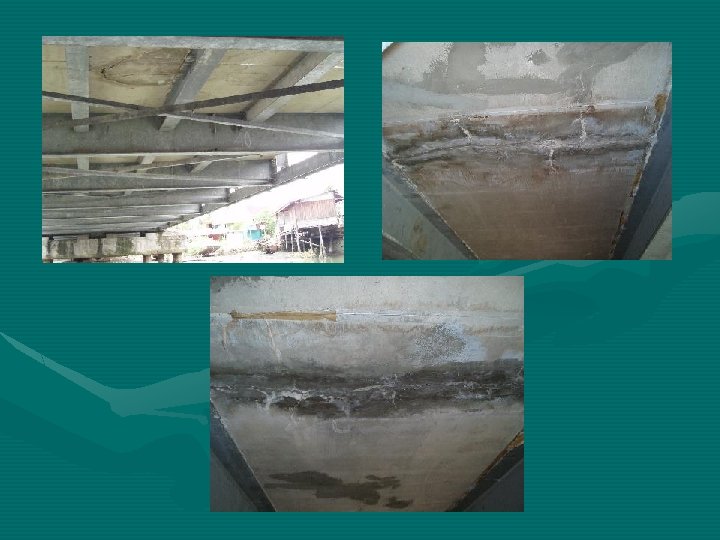

Pengikisan oleh air
