kereskedelmi split klmk Copyrights 2012 Fujitsu General Limited

kereskedelmi split klímák Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved. 11

Az Új Energia Szabvány szerinti fejlesztések (New Energy Standard) ・Er. P lot 10 szerint Teljesítmény tartomány(model kód) Type 9 Slim típus 0 to 90 Pa Légcsat. 12 14 18 ● ● ● Közepes nyomás 0 to 150 Pa 24 30 36 45 ● ● Magas nyomás 100 to 250 Pa Type Padló/ Mennyezet ● ● 90 ● ● ● ● ● Parapet ● 60 72 ● Kazettás 54 ● ● ●： ● Új modelek

Az Új Energia Szabvány szerinti fejlesztések (New Energy Standard) ・Er. P lot 11 szerint 30 -60 típus -15°C-ig hűt!!! Teljesítmény tartomány(model kód) Type 9 Slim típus 0 to 90 Pa Légcsat. 12 14 18 ● ● ● Közepes nyomás 0 to 150 Pa 24 30 36 45 ● ● Magas nyomás 100 to 250 Pa Type Padló/ Mennyezet ● ● 90 ● ● ● ● ● Parapet ● 60 72 ● Kazettás 54 ● ● ●： ● Új modelek

(1) New PAC Single Lineup Új jelátviteli rendszer bejezetése ・A jelátvitel egységesítve lesz Teljesítmény tartomány(model kód) 9 Slim típus 0 to 90 Pa Légcsat. 12 14 18 ● ● ● Közepes nyomás 0 to 150 Pa 24 30 36 45 ● ● Magas nyomás 100 to 250 Pa Type Padló/ Mennyezet ● ● 90 ● ● ● ● ● Parapet ● 60 72 ● Kazettás 54 ● ● ●： ● Új modelek

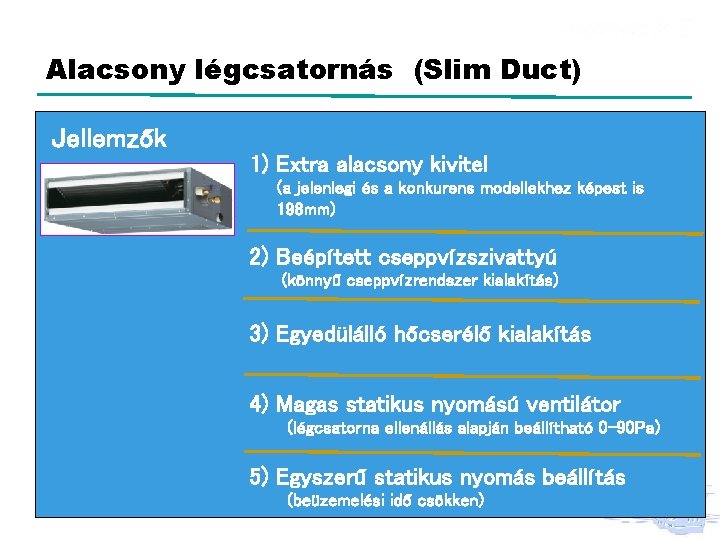

Beltéri egységek Alacsony légcsatornás (Slim Duct) Jellemzők 1) Extra alacsony kivitel (a jelenlegi és a konkurens modellekhez képest is 198 mm) 2) Beépített cseppvízszivattyú (könnyű cseppvízrendszer kialakítás) 3) Egyedülálló hőcserélő kialakítás 4) Magas statikus nyomású ventilátor (légcsatorna ellenállás alapján beállítható 0 -90 Pa) 5) Egyszerű statikus nyomás beállítás (beüzemelési idő csökken)

Lapos légcsatornázható modell „Slim duct” -Rendkívül lapos kialakítás -Beépített cseppvízszivattyú -Függőleges ill vízszintes beépítési lehetőség -Opcionális légterelő rács 238 mm Slim Duct ARYG 07 LLTA ARYG 09 LLTA ARYG 12 LLTA ARYG 14 LLTA ARYG 18 LLTA Piros: single & multi inverter, 198 mm Cseppvíz szivattyú

Slim légcsatornázható model ・ Slim design (198 mm) - alkalmazás: házak, hotelek, irodák álmennyezet fölé mag 217 mm Mag. 198 mm ・ beépített cseppvíz szivattyú ・ Két telepítési mód -850 mm-t emel Max 850 mm álmennyezeti parapet 7

Slim légcsatornázható szerelése -Statikus nyomás kiválasztása F Szereléskor kell beállítani a megfelelő jelleggörbét!!! A távirányítóval állítható. - Javasolt külső statikus nyomás tartomány: ・AR*(G)07 -18 model ・AR*(G)24 model ： 0 to 90 Pa ： 0 to 50 Pa 8

Slim légcsatornázható szerelése FÜGGŐLEGES SZERELÉS ESETÉN - Helyezd át a csőlezárást és változtasd meg a jumperelést 1. Cseppvíz szivattyú nem használható!!! NG Drain cap 2. Hőmérséklet korrekció szükséges A távirányítóval a 31 -es paramétert 0 -ról 1 -re kell változtatni. (a szenzor hidegebbet érez a valósnál) OK Jumper drót ”JM 1” El kell vágni → cseppvíz sziv. Üzemen kívül A szabályzón belül JM 1 Drainage function Connect Valid Disconnect Invalid *JM 2 tiltott *JM 3 ventilátor késleltetés. 9

Motoros légterelő rács légcsatornázható beltérihez UTD-GXSA-W UTD-GXSB-W UTD-GXSC-W A légterelő szinkronban működik a beltérivel. Auto légterelő Slim légcsatornázható Vezeték nélküli szabályzó Vezetékes szabályzó [Hőmérséklet eloszlás fűtő üzemmódban] 30 30 20 20 10 10 Légterelő nélkül Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved. Légterelővel 10

Padlóra állítható Falfülkébe süllyesztés 80 mm or more 100 mm or more A felső terelőlapát csak vízszintesen állhat!! BE KELL ÁLLÍTANI A TÁVIRÁNYÍTÓVAL!!! Between 20 to 30 mm Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved. Function Setting Value 23 2 11

(3) New High Static Pressure Duct Új inverteres légcsatornázható modelek Régi típus Új típus Nen inverteres 60 típus INVERTERES 60 típus 72 típus 90 típus ÚJ

Magas hatékonyság EER Jelentősen növelt EER/COP P! 60%U COP ! P! 51 P%U 51%U 3. 25 2. 37 New model Current model 3. 6 2. 03 Current model New model (90 type) Statikus nyomás kiválasztása 5 jelleggörbéből választhatunk 50 - 250 Pa (72/90 tipus) Könnyű szerviz & karbantartás Beltéri egység Kültéri egység Kifordítható PCB panel Osztott burkolat Fan motor removed separately

Split klíma együttes működtetése hővisszanyerővel

(1) Features Vezetékes távszabályzó: RAC/PAC és multi Felhasználó barát ・Nagy LCD kijelző háttér világítással ・Helyiség hőmérséklet kijelzés Energia takarékos szabályozás ・Automata kikapcsolás időzítő ・hőmérséklet tartomány limitálás Kényelem ・heti program (2 hét állítható) ・Gomb zár funkció

(2) Comparison with current model Új model(opció) Standard model Üzemmód/vent seb/ hőmérséklet ● ● Beállított hőmérséklet limit ● Funkció Időzítés(heti) Automata kikapcsolás időzítő 8 alkalom/nap ● Státusz/Hiba/Leolvaszt. kijelzés ● ● Helyiség hőm. /Név kijelzés ● Háttér világítás ● Több nyelvű ● 2 hét 4 alkalom/nap ● ● 1 hét

Opciók beltéri egységekhez Decollation Panel Wide Panel Spacer UTG-BGYA-W UTG-UF*C-W UTG-UG*A-W IR Receiver Unit UTD-RS 100 Auto Louver Grille Kit UTR-YDZC UTY-LRH*B 1 Remote Sensor Unit UTZ-VXAA UTZ-VXGA UTG-AGYA-W Air Outlet Shutter Plate UTR-YDZB Fresh Air Intake Kit UTB-YWC UTB-TWC EV Kit Flange UTR-EV 09 XB UTR-EV 14 XB UTD-RF 204 UTD-SF 045 T Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved. UTD-GXSA-W UTD-GXSB-W UTD-GXSC-W Drain Pump Unit UTZ-PX 1 BBA UTZ-DPB 24 T UTZ-PX 1 MBA Insulation Kit for High Humidity UTZ-KXGA UTZ-KXGB UTZ-KXGC Long-Life Filter UTD-LF 25 NA UTD-LF 60 KA 17

Kompakt kazettás szerelése Külső kimenet Friss levegő egység Model UTY-VXAA Fő PCB l Friss levegő Kimenet (CN 6) Copyrights 2012 Fujitsu General Limited, Engineering Support, All rights reserved. 18

Split kültéri egység csatlakoztatása légkezelőhöz

Split kültéri egység csatlakoztatása vizes hőcserélőhöz

VRF kültéri egység csatlakoztatása légkezelőhöz

Köszönöm a figyelmet!
