KEMAGNETAN
Asal-usul Magnet Darimanakah magnet? Berdasarkan asalnya magnet ada 2 jenis, yaitu Magnet Alam Magnet Buatan
Magnet Alam Batu magnet pertama kali ditemukan pada tahun 6500 SM didaerah Yunani di propinsi Magnesia. Batu ini memiliki sifat khas, yaitu dapat menarik besi
Penggunaan Magnet Thalles adalah orang pertama yang meneliti tentang batu magnet. Magnet pertama kali digunakan untuk kompas oleh bangsa Cina. Dalam perkembangannya magnet sekarang digunakan diberbagai alat dari yang sederhana sampai yang sangat canggih dan modern
Magnet Buatan Magnet buatan ada dua jenis, yaitu: > Magnet Keras > Magnet lunak
Magnet Keras Magnet keras terbuat dari baja, Sulit dibuat namun sifat kemagnetannya kuat dan permanen Contoh : Kaset dan Kompas
Magnet Lunak Magnet lunak biasa terbuat dari besi lunak, mudah dibuat namun sifat kemagnetannya lemah dan sementara. Contoh: Bel listrik dan alat untuk mengangkat besi
Bahan-bahan Magnet Berdasarkan memagnetannya, benda digolongkan menjadi: - Bahan magnetik (ferromagnetik), yaitu bahan yang dapat ditarik kuat oleh magnet. Contoh besi dan baja - Bahan non magnetik - paramagnetik, yaitu bahan yang ditarik lemah oleh magnet. Contoh aluminium dan kayu - diamagnetik, yaitu bahan yang ditolak oleh magnet. Contoh emas
Bagian-bagian magnet Kutub magnet : bagian ujung magnet yang memiliki gaya magnet paling kuat Sumbu magnet: garis yang menghubungkan kedua kutub magnet Kutub magnet Sumbu magnet
Kutub Magnet memiliki 2 kutub yaitu kutub utara dan kutub selatan Kutub utara : kutub magnet yang menghadap ke utara ketika magnet dapat bergerak bebas Kutub selatan : kutub magnet yang menghadap ke selatan ketika magnet dapat bergerak bebas
Teori Magnet Bila kita memiliki magnet yang besar, kemudian kita potong menjadi dua, apakah potongannya juga merupakan magnet? Bagaimana kalau kita potong terus hingga tidak dapat dipotong kembali? Apakah masih magnet?
Pada sebuah magnet, magnet-magnet elementernya tersusun rapi dan searah. Sehingga menimbulkan kutub-kutub magnet Pada besi bukan magnet, magnet-magnet elementernya tersusun dengan arah yang berlainan. Sehingga tidak menimbulkan kutub magnet. Magnet Besi
Membuat Magnet Setelah kita mengetahui perbedaan antara benda magnet dan bukan magnet maka, kita dapat membuat sebuah besi yang bukan magnet menjadi magnet. Bagaimana caranya? Dengan menyusun rapi magnet elementernya dan membuatnya searah, maka besi tersebut menjadi sebuah magnet.

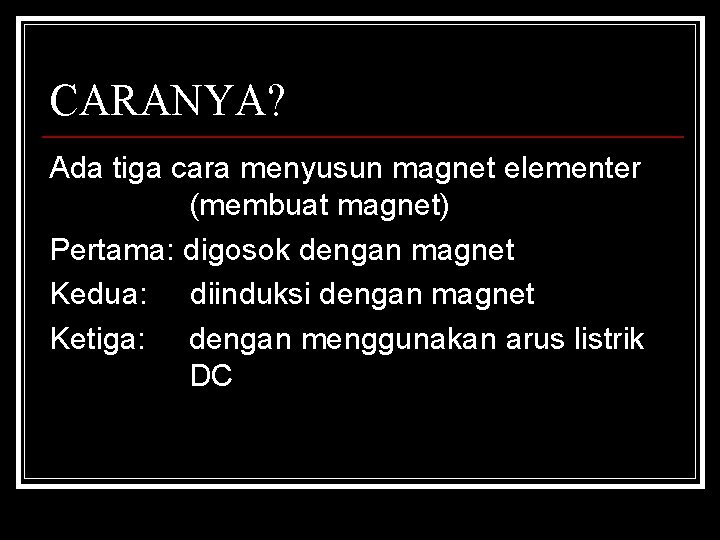

CARANYA? Ada tiga cara menyusun magnet elementer (membuat magnet) Pertama: digosok dengan magnet Kedua: diinduksi dengan magnet Ketiga: dengan menggunakan arus listrik DC
Digosok dengan Magnet
Diinduksi dengan magnet

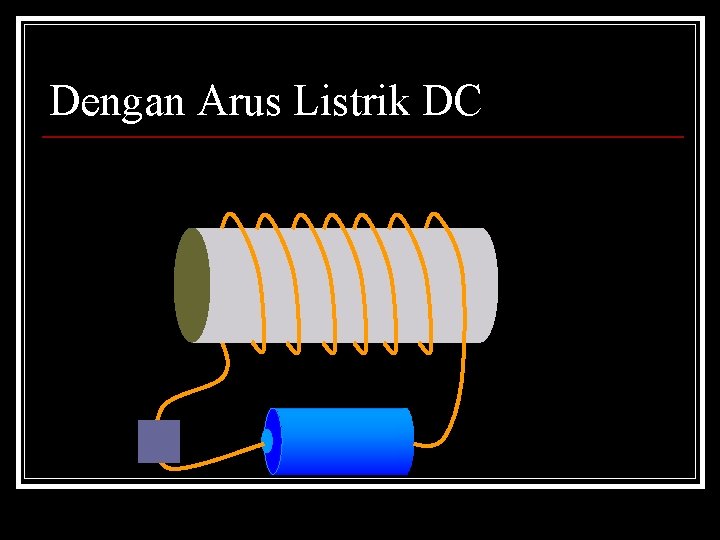

Dengan Arus Listrik DC
Menghilangkan megnet Dapatkah sebuah magnet kehilangan sifat kemagnetannya? Sifat kemagnetan akan hilang bila magnet-magnet elementer penyusunnya kembali ke posisi semula yang tidak teratur. Hal ini dapat terjadi bila magnet: > dipukul / dibanting > dipanaskan > berada disekitar arus listrik AC (bolak-balik)
Medan Magnet Medan magnet adalah wilayah disekitar magnet yang masih dipengaruhi oleh gaya magnet
Medan Magnet karena arus listrik DC
Medan magnet karena pengaruh listrik arus searah, pertama kali dicoba oleh Oersted. Dari percobaannya Oersted menyimpulkan bahwa: Di sekitar arus listrk terdapat medan magnet.

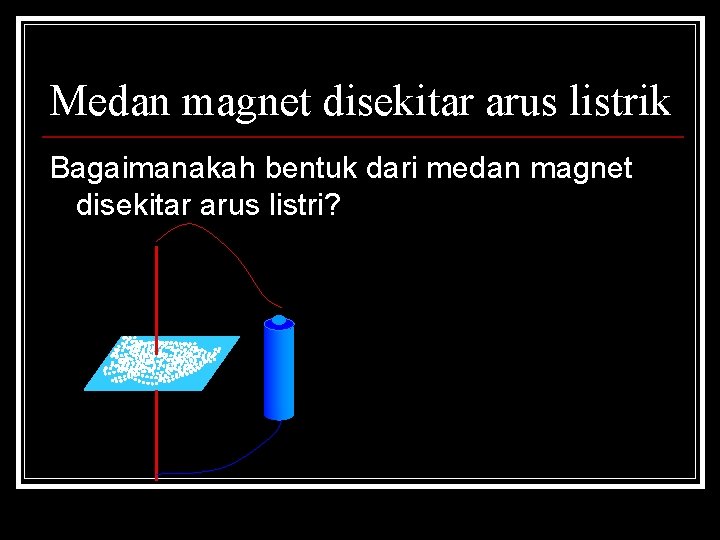

Medan magnet disekitar arus listrik Bagaimanakah bentuk dari medan magnet disekitar arus listri?
Medan magnet disekitar arus listrik Bagaimanakah bentuk dari medan magnet disekitar arus listri?
ARAH MEDAN MAGNET PADA KAWAT LURUS Kawat berarus listrik Arah garis 2 gayanya merupakan lingkaran 2 sepusat yang berpusat pada kawat. n n Kaidah tangan kanan : Ibu jari menunjukkan arah arus (I) Jari 2 yang lain menunjukkan arah induksi magnet (B)
Arah medan magnet
1. Hukum Biot-Savart Induksi magnet di sekitar kawat yg berarus listrik dapat ditentukan dari persamaan 2 yg diturunkan Biot & Savart. Kawat lurus panjang induksi magnet di titik P : i P a 2. Kawat berupa lingkaran induksi magnet di pusat lingkaran : B r i Jika ada N lilitan:
PADA KAWAT MELINGKAR Bagaimanakah medan magnet pada kawat berbentuk lingkaran?
Medan magnet pada kumparan
Kumparan atau solenoida bila diberi arus listrik akan menghasilkan medan magnet yang sama dengan medan magnet pada magnet batang.

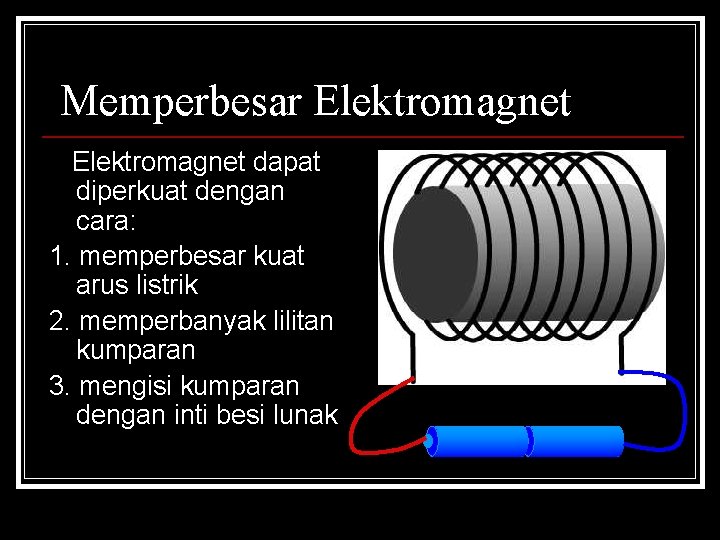

Memperbesar Elektromagnet dapat diperkuat dengan cara: 1. memperbesar kuat arus listrik 2. memperbanyak lilitan kumparan 3. mengisi kumparan dengan inti besi lunak
Kutub-kutub Elektromagnet Untuk menentukan kutub-kutub sebuah elektromagnet kita dapat menggunakan tangan kanan kita: Lipatan jari tangan menunjuk arah putaran arus dan ibu jari menunjuk arah medan magnetnya.
1. Besar medan magnetik pada Kawat solenoida Induksi magnet pada sumbu kawat : a. Di tengah l = panjang kawat μ 0 = 12, 56 x 10 -7 Wb/A. m b. Di ujung kawat 2. Kawat toroida: Adalah solenoida yang dibuat melingkar Besarnya medan magnetnya: dengan
Penerapan Induksi Magnet.
Bel listrik
Pesawat telepon
Relai : saklar elektromaknet dengan listrik kecil untuk menjalankan listrik yang besar
Gaya lorentz Bila elektron melintas memotong medan magnet, maka elektron tersebut akan mengalami suatu gaya yang mendorongnya ke arah tertentu Gaya tersebut disebut gaya lorentz
Meperbesar Gaya Lorentz Gaya lorentz dapat di perbesar dengan 3 cara, yaitu: 1. Memperkuat magnet 2. Memperbesar kuat arus 3. Memperpanjang kawat penghantar
Gaya Lorentz Bila sebuah kawat berarus listrik berada dalam medan magnet maka kawat tsb akan mendapat gaya oleh medan magnet yg disebut gaya Lorentz. Selain kawat berarus, partikel yg bermuatan listrik juga akan dipengaruhi jika partikel tsb bergerak dalam medan magnet. B = induksi magnet homogen i = kuat arus listrik l = panjang kawat θ = sudut antara kawat dg B Untuk partikel bermuatan : q = muatan listriknya v = kecepatan geraknya
Gaya Lorentz pada kawat sejajar n Besarnya gaya lorentz pada 2 kawat sejajar dirumuskan: n Besarnya persatuan panjang dirumuskan:
Definisi Ampere If the magnitude of the force per unit length between 2 parallel wires carrying identical currents and separated by 1 m is 2× 10 -7 N/m then the current in each wire is 1 A Definition of a Coulomb: If a current of 1 A is passing through a wire then 1 C of charge passes a surface in 1 s
Partikel yang bergerak pada medan magnet. n Partikel yang masuk tegak lurus pada medan magnet akan membentuk lintasan melingkar dengan jejari : n Jika membentuk sudut lebih besar 0 o sampai kurang dari 90 o, lintasannya berbentuk spiral atau heliks
Penerapan Gaya Lorentz Motor listrik Faraday mengembangkan teori Oersted dan Lorentz dengan membuat sebuah alat yang memanfaatkan teori-teori tersebut untuk mengubah energi listrik menjadi gerak. Ia menciptakan motor listrik. Dengan temuannya , Faraday telah memulai dunia baru dimana semua alat gerak dapat dijalankan dengan menggunakan listrik.
Penggunaan Magnet
