Kelompok 2 Nama : Andika Dwi Prakoso (05) Andre Hartian S (06) Ariel Nabilah (08) Mahesa Antariksa (23) Syafa Azuraa (39)

Bab 2 Perangkat dan Koneksi Internet A. Jaringan Komputer Jaringan komputer adalah sekumpulan komputer individu (Personal Computer) yang di hubung-hubungkan menggunakan protokol Transmission Control Protocol / Internet Protokol (TCP/IP). Jaringan komputer dibagi menjadi empat kelompok, yaitu jaringan komputer lokal, jaringan komputer metropolitan, jaringan komputer skala luas, dan interjaringan.

1. Jaringan komputer lokal(Local Area Network/LAN) Local Area Network (LAN) merupakan jaringan pribadi di dalam sebuah gedung atau kampus. Jarak yang dapat di jangkau oleh LAN kurang lebih 10 km. LAN sering digunakan untuk menghubungkan komputer-komputer pribadi dan workstation dalam kantor, sekolah, atau pabrik-pabrik untuk memakai resource secara bersama dan saling bertukar informasi. LAN dapat dibedakan berdasarkan tiga karakteristik, yaitu ukuran, teknologi transmisi, dan topologinya

2. Jaringan Komputer Metropolitan(Metropolitan Area Network atau MAN) Metropolitan Area Network (MAN) merupakan jaringan yang terdiri dari dua atau lebih LAN yang dihubungkan bersama-sama dalam batas tertentu. Jarak maksimum yang dapat di jangkau oleh MAN adalah 80 km. MAN hanya memiliki sebuah atau dua buah kabel dan tidak mempunyai elemen switching yang berfungsi untuk mengatur paket melalui beberapa output kabel.

3. Jaringan Komputer Skala Luas (Wide Area Network atau WAN) Wide Area Network (WAN) adalah jaringan yang mempunyai jangkauan area yang sangat luas, antar pulau, negara, benua, dan bisa mencapai luar angkasa. WAN juga dapat juga menjadi network pribadi. Contohnya perusahaan yang memiliki kantor-kantor di berbagai negara terdapat memiliki WAN yang menghubungkan kantor-kantor tersebut melalui hubungan telepon, satelit, dan teknologi lainnya. Wan biasanya terdiri dari LAN yang diinterkoneksikan.

4. Interjaringan (Inconnection Network atau Internet) Internet merupakan sekumpulan jaringan komputer yang terhubung. Sebuah jaringan Internet membutuhkan peralatan jaringan, seperti repeater (penguat sinyal), bridge (penghubung antarjaringan), router (pengatur lalu lintas dalam jaringan), dan gateway. Komputer terhubung ke internet dengan menggunakan modem yang terkoneksi ke sebuah Internet Service Provider (ISP). Jika pengguna yang ingin terkoneksi ke internet menggunakan ISP, maka ISP harus menyediakan tempat atau terminal yang digunakan untuk mengakses jaringan yang disebut Point of Presence (POP).

PERANGKAT KERAS JARINGAN BERDASARKAN JENIS HUBUNGANNYA Membuat sebuah jaringan membutuhkan hardware dan software. Hardware yang diperlukantergantung pada jenis hubungan yang akan dibangun.

Hubungan dial-up Hubungan yang paling sederhana sebuah komputer ke jaringan Internet adalah dengan memanfaatkan jalur telepon yang erdapat di kantor atau di rumah. Jenis hubungan ini disebut DIAL UP CONNECTION

Perangkat keras yang diperlukan 1) Unit Komputer

2) Modem (Modulator Demodulator) Modem adalah sebuah perangkat yang berfungsi untuk mengubah data analog menjadi data digital pada saat komputer mengambil data, atau mengubah data digital menjadi data analog pada saat komputer mengirimkan data. al Modem Ekstern Modem Internal

3) Jaringan. Telepon � PSTN (Public Switched telephone Network) atau sering juga disebut Wireline telephone system jaringan telepon yang menggunakan kabel sebagai media trasmisi yang menghubungkan terminal pelanggan dengan system jaringan telepon. � Diperlukan juga jasa perusahaan penyedia jaringan (ISP= Internet Service Provider). Karena ISP sebuah perusahaan yang menjadi penyedia layanan akses internet agar terhubung dengan internet. Gambar di atas ini menunjukan arsitektur jaringan telepon wireline secara umum

Hubungan Leased Line � � Leased line adalah jalur telepon yang digantikan fungsi nya menjadi jalur Internet. Pengertian Leased Line leased line [sambungan kabel khusus dan one to one / tidak terbagi]. Leased linekecepatan 64 kb – 128 kb. Skema Leased Line

� � � Pada hubungan leased line diperlukan perangkat router. Router berfungsi untuk menghubungkan jaringan Router berfungsi utama sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router menggunakan Internetwork Operating System (IOS) untuk menjalankan file konfigurasi. File tersebut berisi instruksi dan parameter yang mengontrol alur lalu lintas data melalui router,

Jaringan Wireless Guglielmo Marconi

Perangkat Keras Dalam Jaringan Wireless Antena Wireless Fungsi : Menangkap dan memancarkan gelombang radio Router Fungsi : Menentukan jalur terbaik, saat proses perpindahan data

Skema Jaringan Wireless Internet e k im kir ter i d u ta mp a D ko G dit elmb an gk ang ap ra an dio ten a Data dikirim ke router

Kelebihan dan Kekurangan Jaringan Wireless Kelebihan : • • Penggunaan yang praktis Instalasi yang mudah Kekurangan : • • • Kecepatan data yang lebih lambat Biaya peralatan yang lebih mahal Sinyal yang sering putus (intermittence)

VSAT (Very Small Aperture Terminal)

Perangkat Keras Pada VSAT Hub Station Satelit Geostasioner Fungsi : Mengontrol seluruh operasi jaringan komunikasi Fungsi : Memancarkan gelombang radio yang diterima dari operator

Perangkat Keras Pada VSAT Outdoor Unit RFT (Radio Frequency Terminal ) Up/Down Converter Fungsi : Mengkonversi sinyal RF ke IF atau sebaliknya Antena Fungsi : Menangkap dan memancarkan gelombang RF LNA Fungsi : Memperkuat sinyal yang datang SSPA Fungsi : Memperkuat sinyal yang akan dipancarkan

Perangkat Keras Pada VSAT Indoor Unit Modem VSAT Fungsi : Mencampurkan dan memisahkan antara sinyal 70 mhz dengan sinyal informasi digital

Kelebihan dan Kekurangan Jaringan VSAT Kelebihan : • • Instalasi yang cepat Jangkauan yang jauh Kekurangan : • • Ketergantungan jaringan terhadap cuaca Memakan tempat, terutama piringanya

Pengaturan Koneksi Komputer ke Internet

Langkah langkah dalam membuat pengaturan koneksi komputer dengan Internet melalui dial up connection. • 1. ) Dari tombol Start, pilih Control Panel. • 2. ) Pilih Network Connection pada jendela Control Panel.

3. ) Pilih Create New Connection

4. ) Klik Next pada New Connection Wizard

5. ) Pilih Connect to the Internet untuk memilih jenis koneksi jaringan, kemudian klik Next.

6. ) Pilih Set up my connection manually untuk membuat pengaturan koneksi secara manual, kemudian klik Next.

7. ) Pilih Connect using a dial-up modem untuk memilih jenis koneksi dial up, kemudian klik Next.

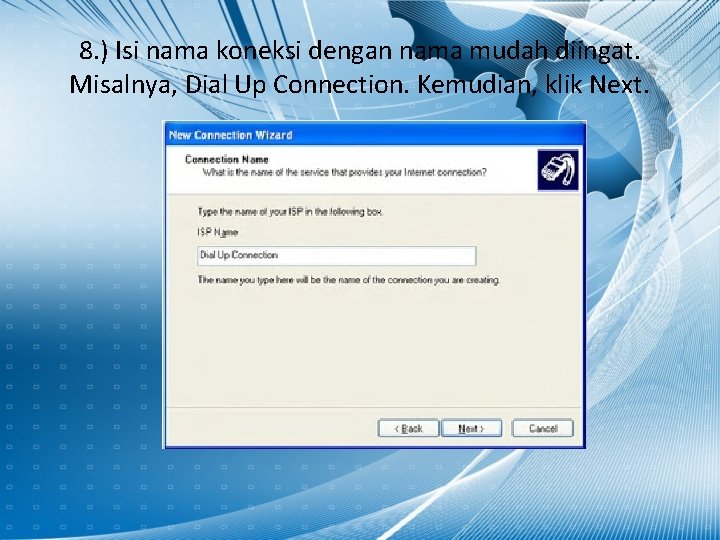

8. ) Isi nama koneksi dengan nama mudah diingat. Misalnya, Dial Up Connection. Kemudian, klik Next.

9. ) Isikan nomor telepon yang akan diakses, misalnya untuk Telkomnet Instan adalah 080989999. Kemudian, klik Next.

10. ) Isikan User name: telkomnet@instant, Password: telkom, dan Confirm Password: telkom untuk membuat account. Kemudian, klik Next

12. ) Untuk meyakinkan bahwa pengaturan telah berhasil, buka kembali jendela Control Panel, kemudian pilih Network Connection. Jika ada ikon Dial Up Connection, maka pengaturan telah berhasil.

D. Sambungan Internet dengan Dial Up • Dial up adalah istilah teknologi untuk akses internet dengan menggunakan jaringan telepon. Langkah – langkah nya adalah sebagai berikut :

• 1. Klik tombol Start 2. Pilih Connect To, kemudian klik Dial Up Connection

• 3. ) Setelah muncul kotak dialog Connect Dial Up Connection, ketikkan Password yang sudah disetting

• 4. ) Tekan tombol Dial. • 5. ) Saluran telepon akan membuat koneksi ke Internet dengan menghubungi nomor 080989999.

• 6. Komputer akan langsung terhubung ke internet
