Kelistrikan Engine Oleh Otomotif FT UMM Cak Sol
- Slides: 34
Kelistrikan Engine Oleh: Otomotif, FT UMM Cak Sol 1

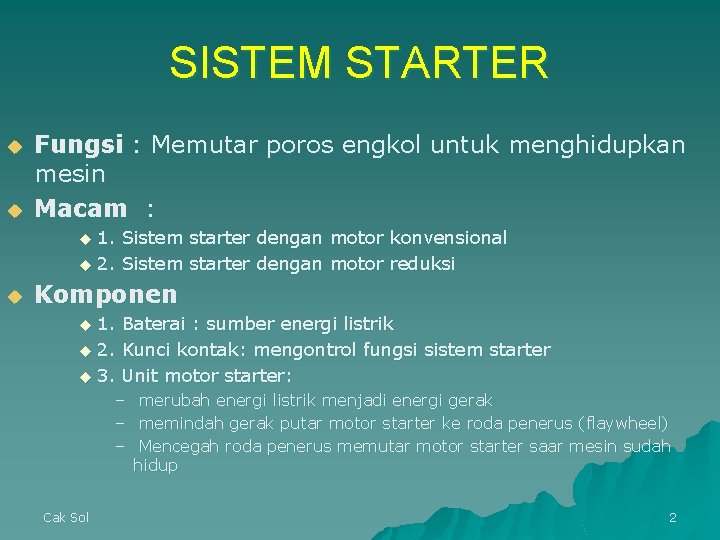

SISTEM STARTER u u Fungsi : Memutar poros engkol untuk menghidupkan mesin Macam : 1. Sistem starter dengan motor konvensional u 2. Sistem starter dengan motor reduksi u u Komponen 1. Baterai : sumber energi listrik u 2. Kunci kontak: mengontrol fungsi sistem starter u 3. Unit motor starter: u – – – Cak Sol merubah energi listrik menjadi energi gerak memindah gerak putar motor starter ke roda penerus (flaywheel) Mencegah roda penerus memutar motor starter saar mesin sudah hidup 2

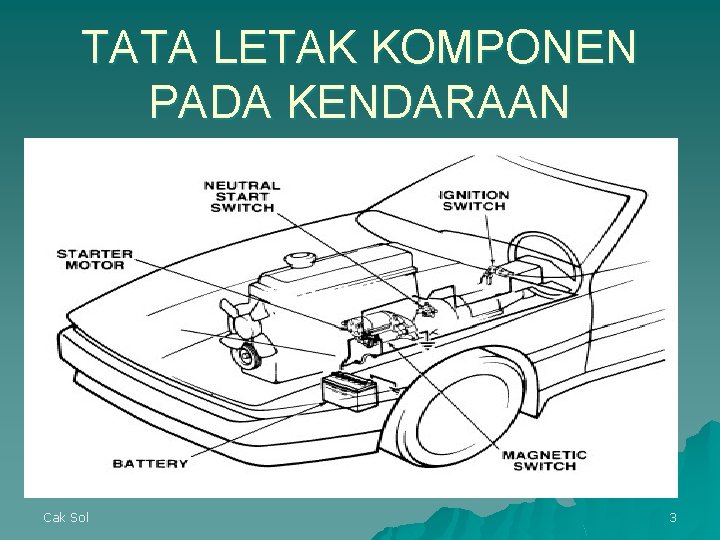

TATA LETAK KOMPONEN PADA KENDARAAN Cak Sol 3

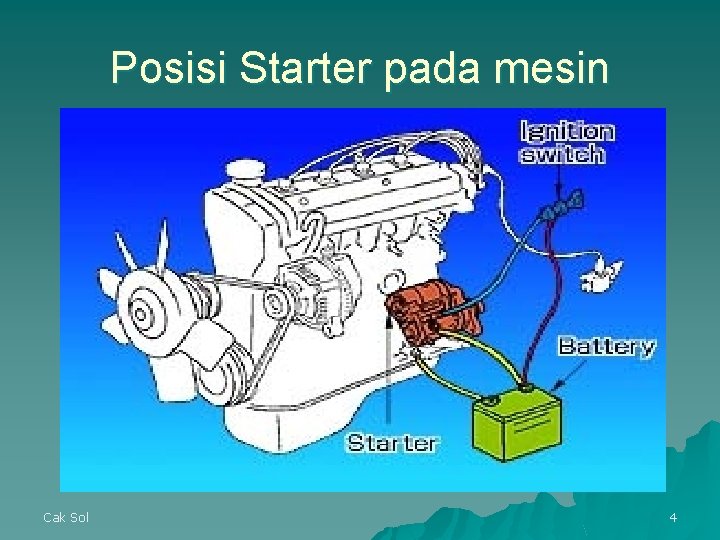

Posisi Starter pada mesin Cak Sol 4

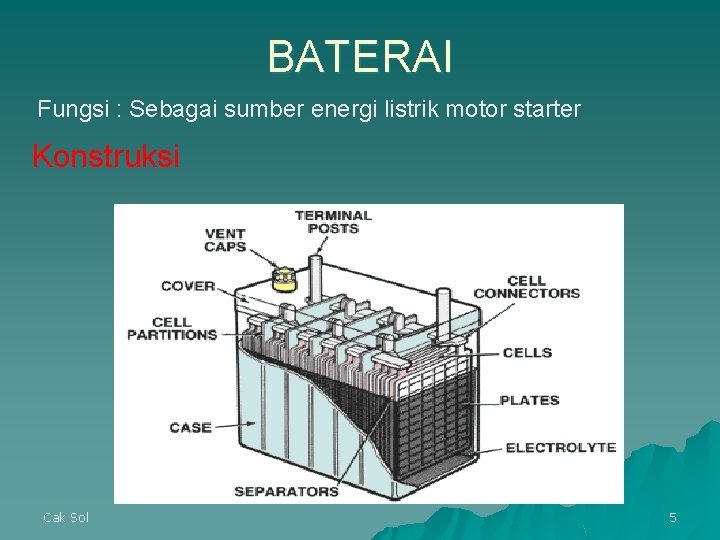

BATERAI Fungsi : Sebagai sumber energi listrik motor starter Konstruksi Cak Sol 5

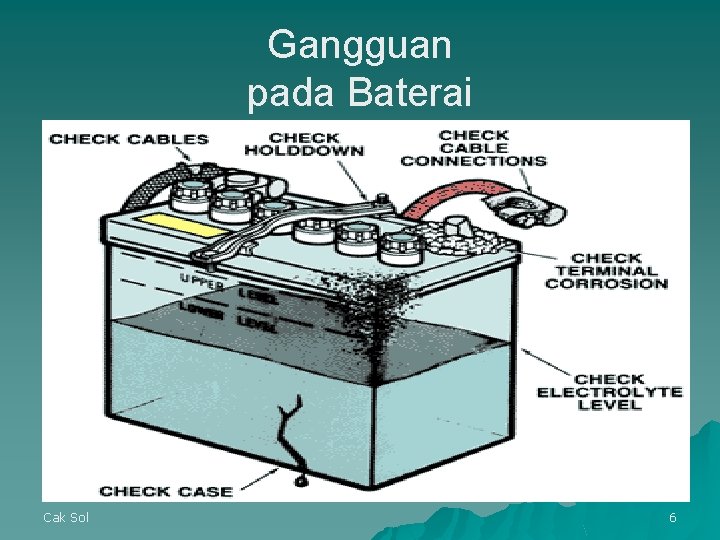

Gangguan pada Baterai Cak Sol 6

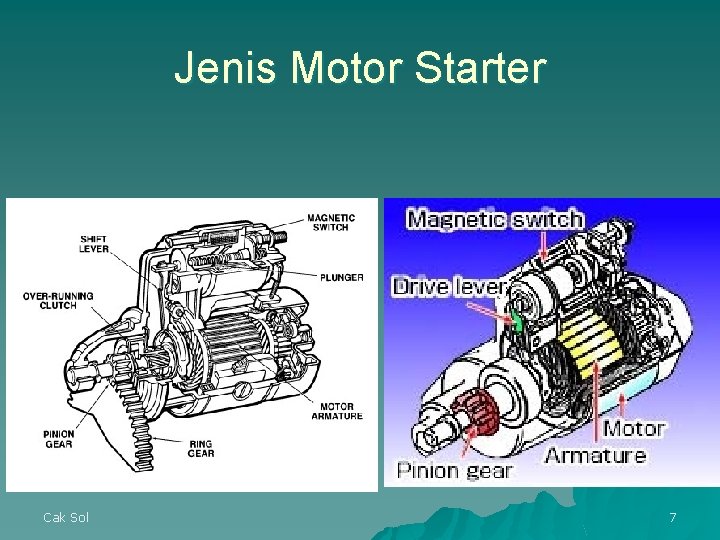

Jenis Motor Starter u Konvensional Cak Sol 7

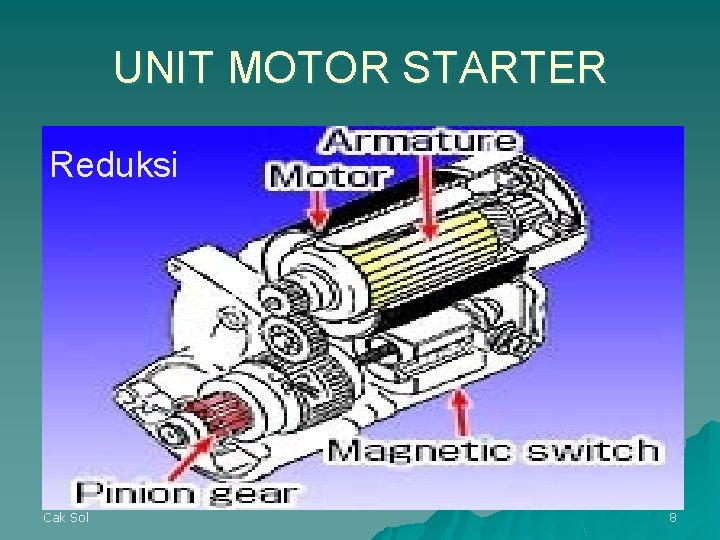

UNIT MOTOR STARTER Reduksi Cak Sol 8

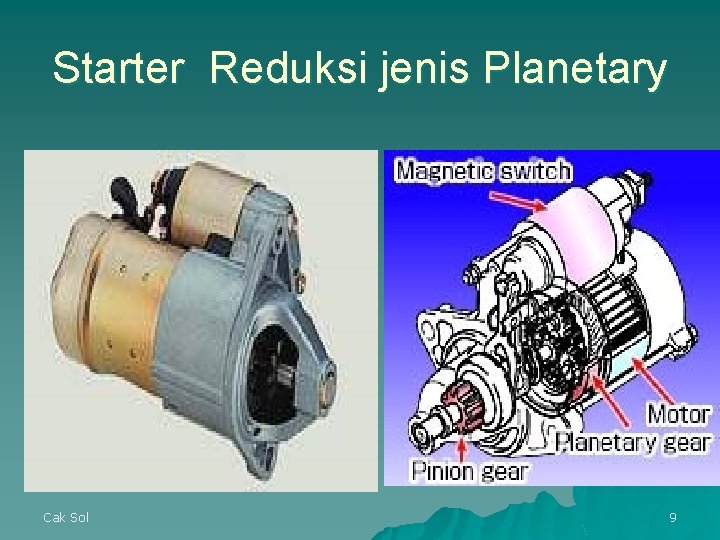

Starter Reduksi jenis Planetary Cak Sol 9
Komponen motor starter Cak Sol 10

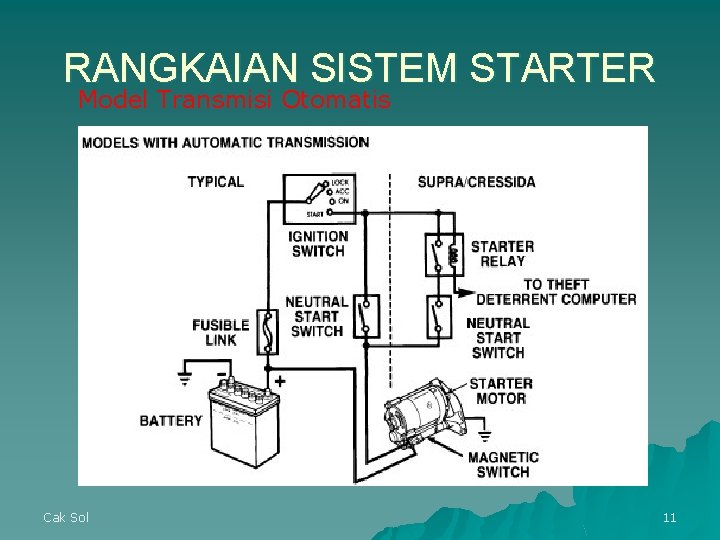

RANGKAIAN SISTEM STARTER Model Transmisi Otomatis Cak Sol 11

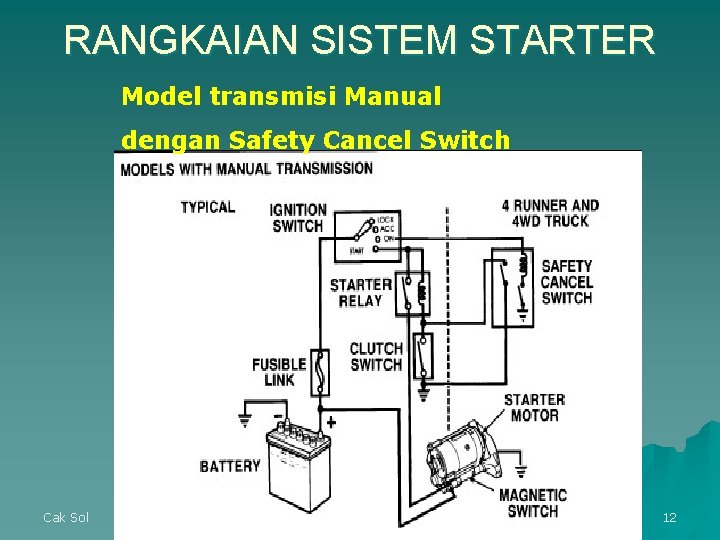

RANGKAIAN SISTEM STARTER Model transmisi Manual dengan Safety Cancel Switch Cak Sol 12
PRINSIP KERJA SISTEM STARTER SAAT KONTAK ON Pull in coil Hold in Coil Plat kontak Terminal “ 30” / 3030 Return spring kontak Terminal C atau 15” Pinion gear Baterai ARMATURE Flywheel / ring gear Cak Sol Field coil Screw spline 13

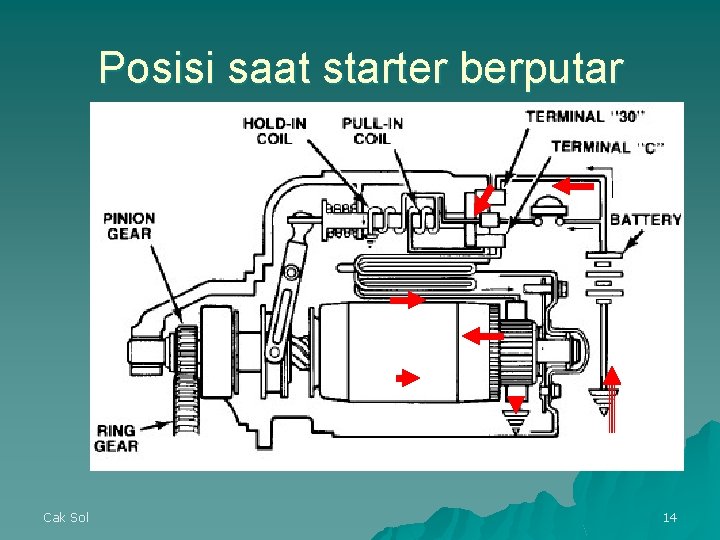

Posisi saat starter berputar Cak Sol 14

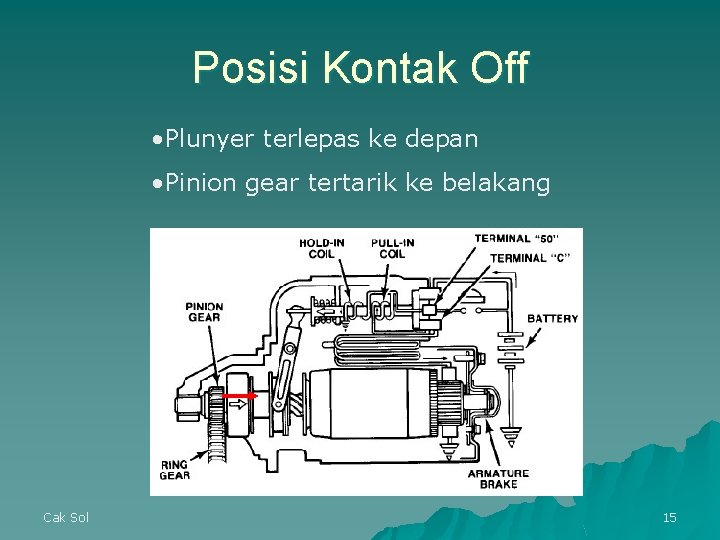

Posisi Kontak Off • Plunyer terlepas ke depan • Pinion gear tertarik ke belakang Cak Sol 15

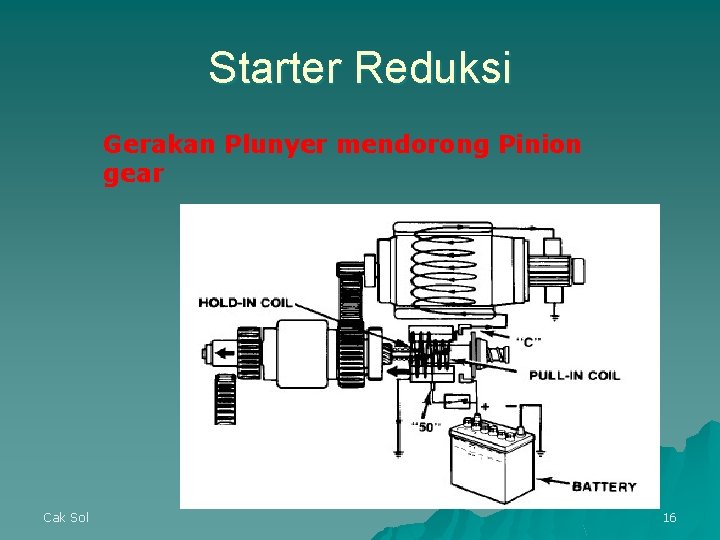

Starter Reduksi Gerakan Plunyer mendorong Pinion gear Cak Sol 16

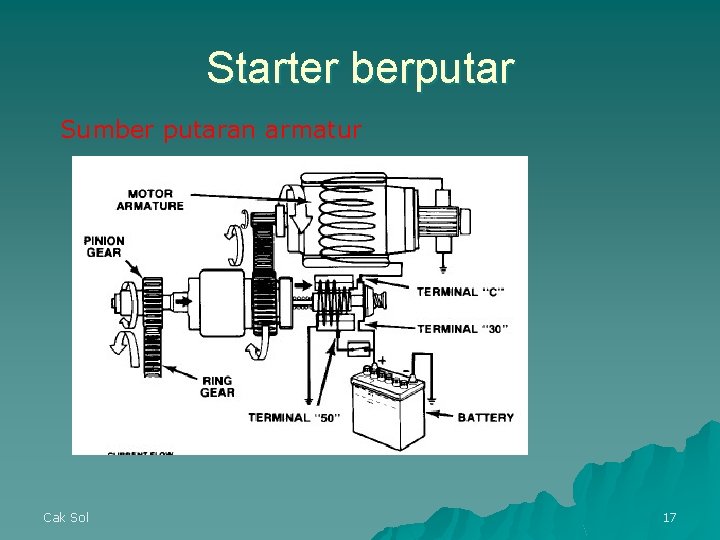

Starter berputar Sumber putaran armatur Cak Sol 17

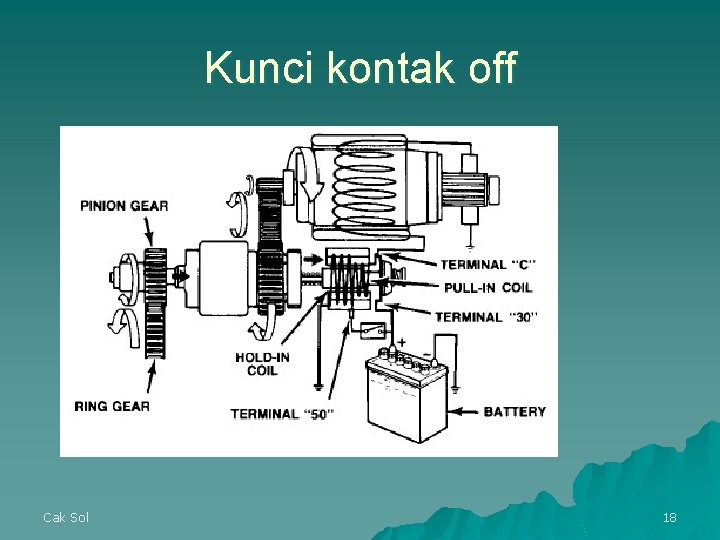

Kunci kontak off Cak Sol 18

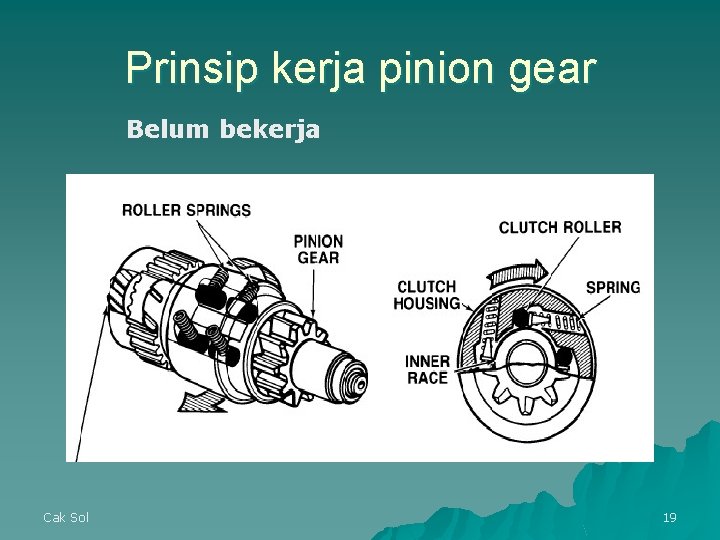

Prinsip kerja pinion gear Belum bekerja Cak Sol 19
Setelah switch starter off Cak Sol 20
Pemeriksaan komponen u Solenoid u Rotor/Armatur u Field Coil u Pinion Gear Cak Sol 21

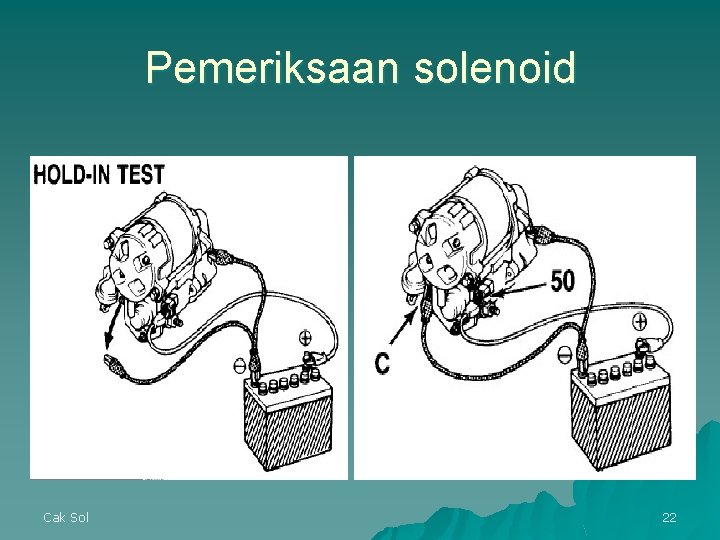

Pemeriksaan solenoid Cak Sol 22

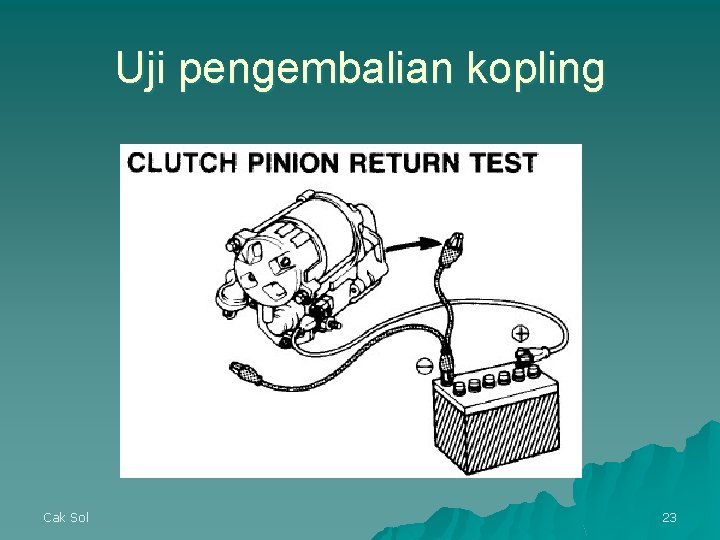

Uji pengembalian kopling Cak Sol 23

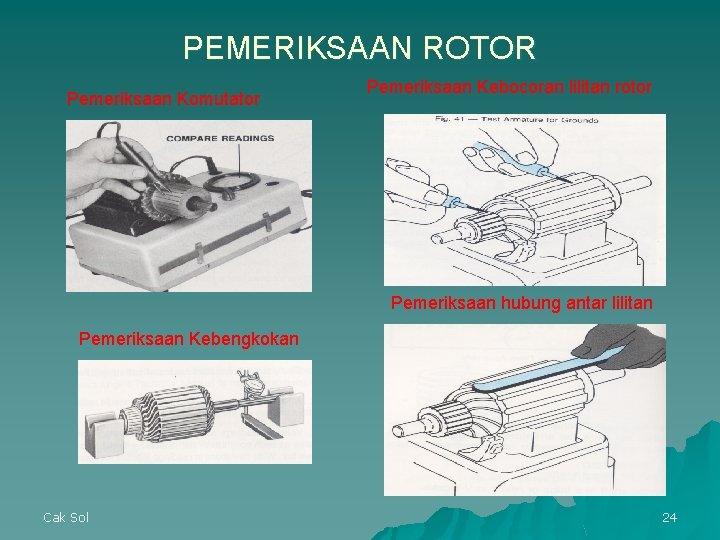

PEMERIKSAAN ROTOR Pemeriksaan Komutator Pemeriksaan Kebocoran lilitan rotor Pemeriksaan hubung antar lilitan Pemeriksaan Kebengkokan Cak Sol 24

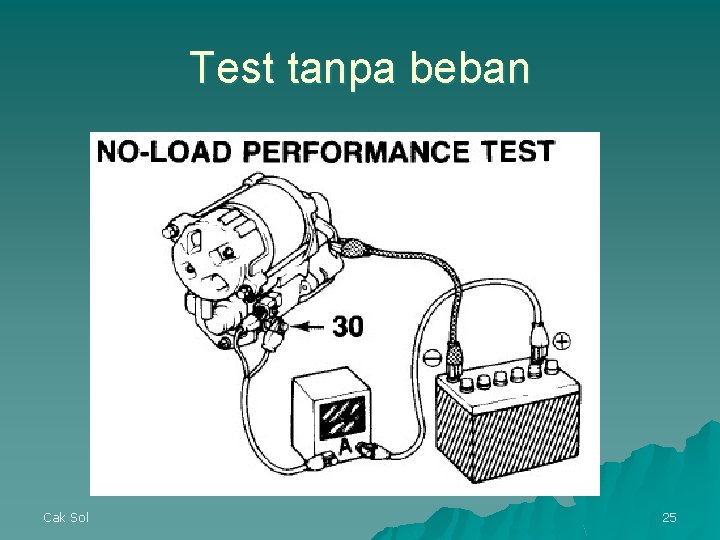

Test tanpa beban Cak Sol 25

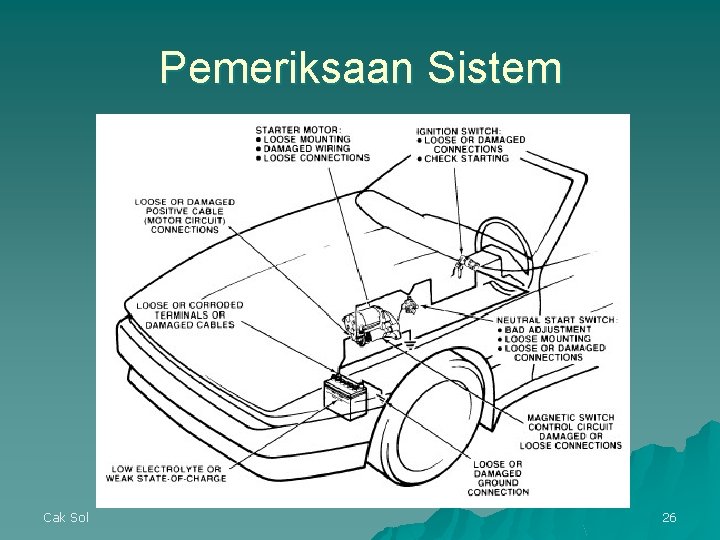

Pemeriksaan Sistem Cak Sol 26

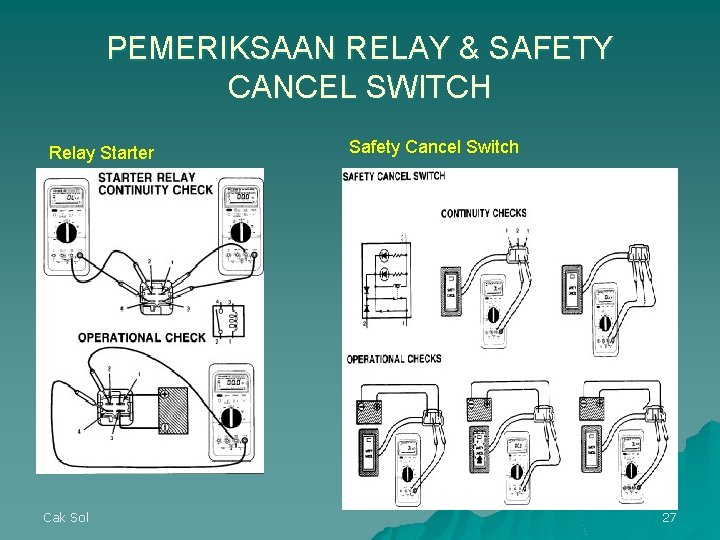

PEMERIKSAAN RELAY & SAFETY CANCEL SWITCH Relay Starter Cak Sol Safety Cancel Switch 27

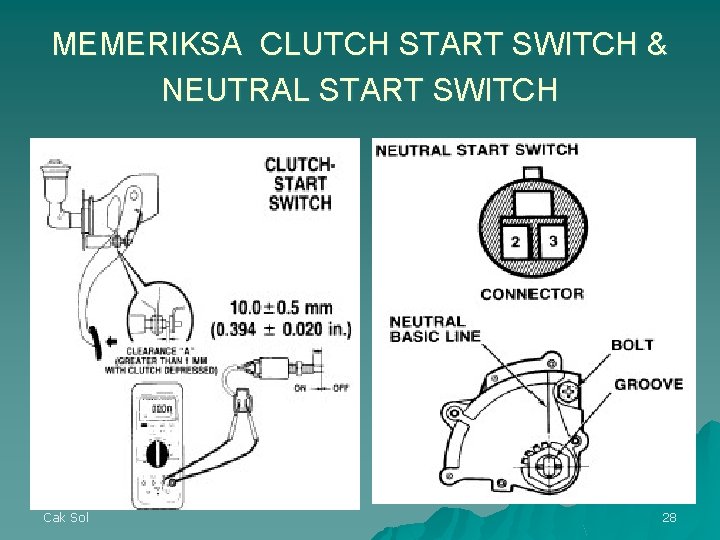

MEMERIKSA CLUTCH START SWITCH & NEUTRAL START SWITCH Cak Sol 28

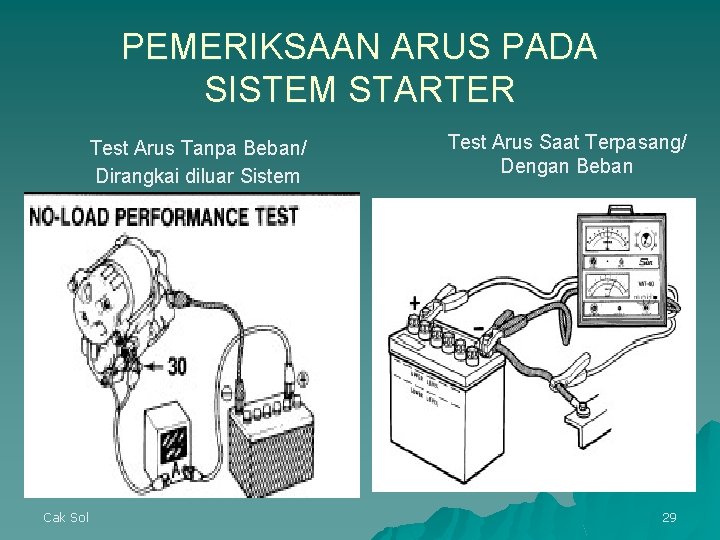

PEMERIKSAAN ARUS PADA SISTEM STARTER Test Arus Tanpa Beban/ Dirangkai diluar Sistem Cak Sol Test Arus Saat Terpasang/ Dengan Beban 29

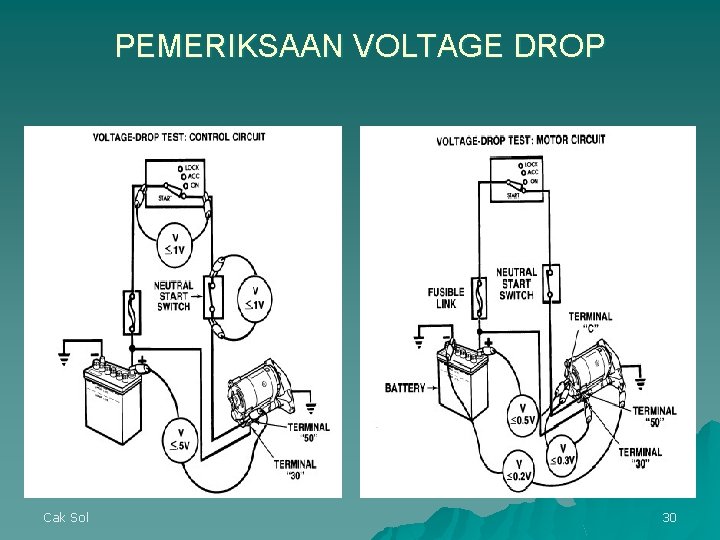

PEMERIKSAAN VOLTAGE DROP Cak Sol 30

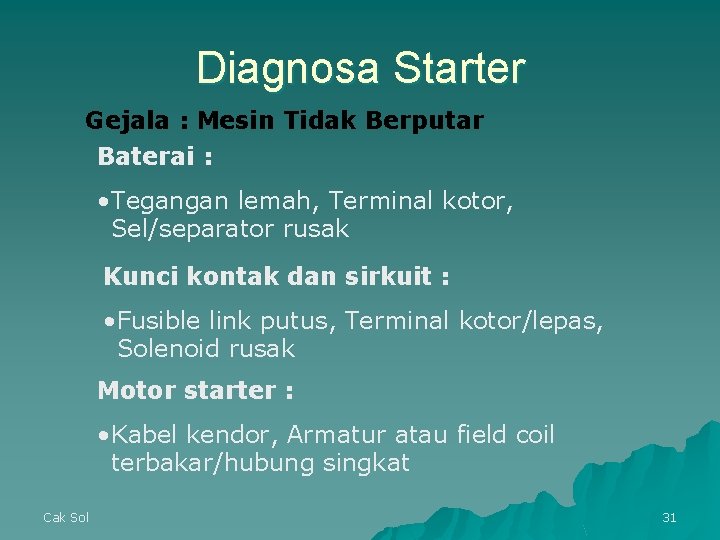

Diagnosa Starter Gejala : Mesin Tidak Berputar Baterai : • Tegangan lemah, Terminal kotor, Sel/separator rusak Kunci kontak dan sirkuit : • Fusible link putus, Terminal kotor/lepas, Solenoid rusak Motor starter : • Kabel kendor, Armatur atau field coil terbakar/hubung singkat Cak Sol 31

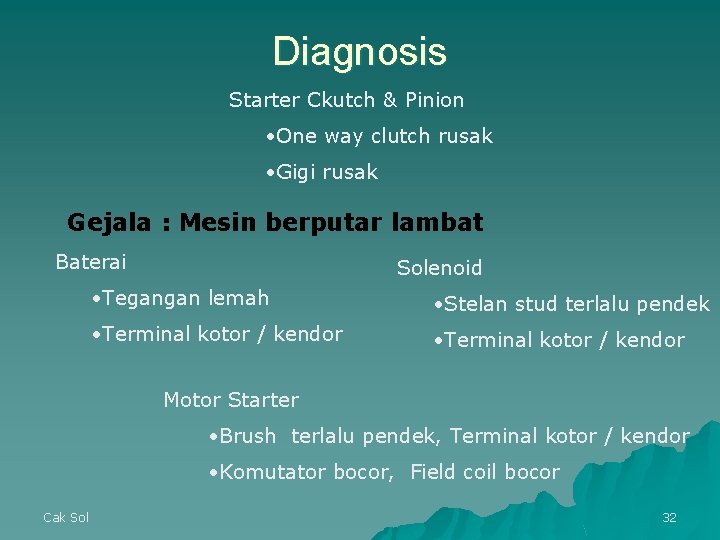

Diagnosis Starter Ckutch & Pinion • One way clutch rusak • Gigi rusak Gejala : Mesin berputar lambat Baterai Solenoid • Tegangan lemah • Stelan stud terlalu pendek • Terminal kotor / kendor Motor Starter • Brush terlalu pendek, Terminal kotor / kendor • Komutator bocor, Field coil bocor Cak Sol 32

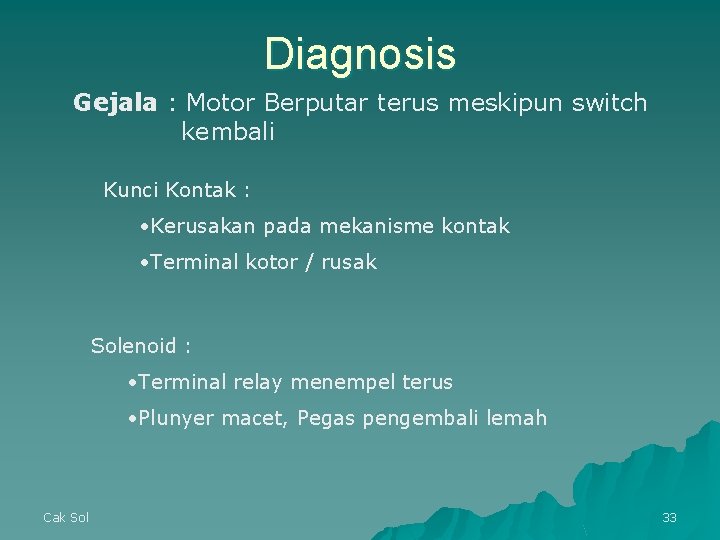

Diagnosis Gejala : Motor Berputar terus meskipun switch kembali Kunci Kontak : • Kerusakan pada mekanisme kontak • Terminal kotor / rusak Solenoid : • Terminal relay menempel terus • Plunyer macet, Pegas pengembali lemah Cak Sol 33

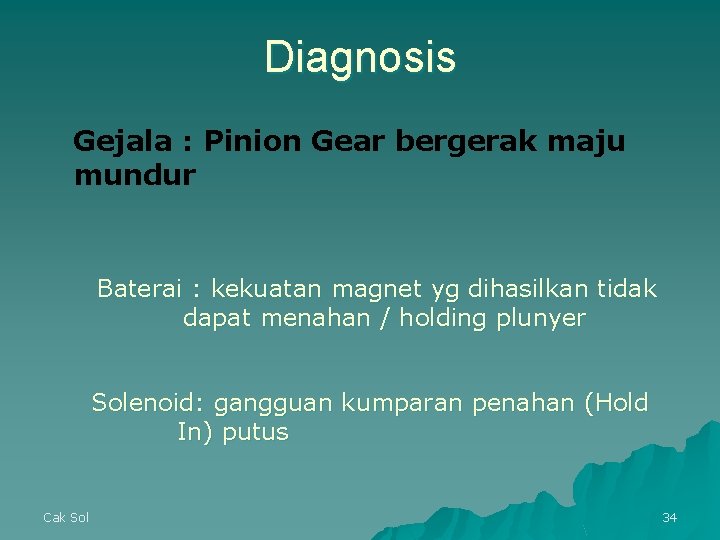

Diagnosis Gejala : Pinion Gear bergerak maju mundur Baterai : kekuatan magnet yg dihasilkan tidak dapat menahan / holding plunyer Solenoid: gangguan kumparan penahan (Hold In) putus Cak Sol 34
