Kelas Emisi Lebar Band dan Band Plan Des
Kelas Emisi, Lebar Band dan Band Plan Des 1999 oleh YCØDJH Agus H. Y.
Mana yang anda suka ? A B
Kata kunci • • Keteraturan Perbedaan kepentingan Keterbatasan Keamanan
Proses Modulasi Informasi Sinyal Pembawa -Kode Morse -Suara -Data -Gambar Informasi dibawa Oleh sinyal pembawa (Emisi) Informasi
Proses Demodulasi Informasi Sinyal Pembawa dibuang
Jenis Emisi • A 1 A: Telegrafi dengan menghidup matikan pancaran tanpa modulasi • A 1 B: Telegrafi otomatis dengan menghidup matikan pancaran tanpa modulasi • A 2 A: Telegrafi dengan menghidup matikan frek pemodulasi atau menghidup matikan pancaran bermodulasi • A 2 B: Telegrafi otomatis dengan menghidup matikan frek pemodulasi atau menghidup matikan pancaran bermodulasi
Jenis Emisi • A 3 E: Telefoni band sisi ganda (DSB) • A 3 C: Pancaran Facsimile • H 3 E: Teleponi dengan band sisi tunggal (SSB) pembawa penuh • R 3 E: Teleponi dengan band sisi tunggal (SSB) pembawa dikurangi • J 3 E: Teleponi dengan band sisi tunggal (SSB) pembawa sebagian besar dikurangi
Jenis Emisi • F 1 A: Telegrafi dengan mengontrol pergeseran frekwensi tanpa modulasi • F 1 B: Telegrafi otomatis dengan mengontrol pergeseran frekwensi tanpa modulasi. • F 2 A: Telegrafi dengan menghidup matikan pemodulasi fm atau menghidup matikan pancaran fm bermodulasi • F 2 B: Telegrafi otomatis dengan menghidup matikan pemodulasi fm atau menghidup matikan pancaran fm bermodulasi • F 3 E: Telefoni dengan modulasi frekwensi • F 3 C: Pancaran facsimile dengan mod frek.

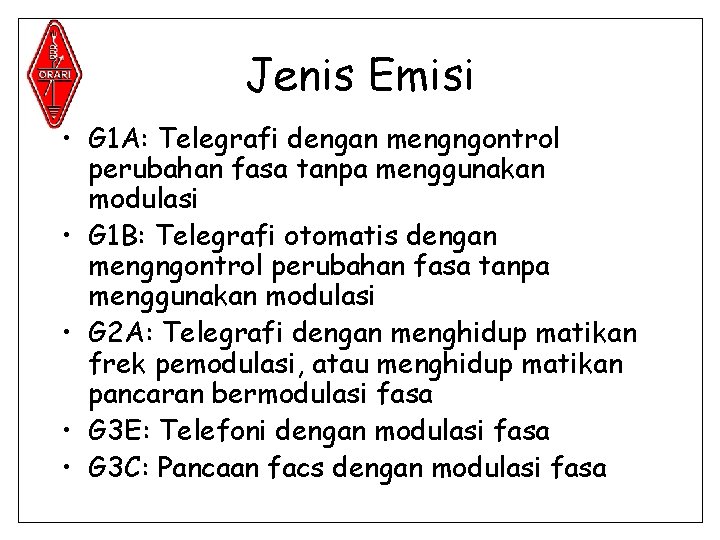

Jenis Emisi • G 1 A: Telegrafi dengan mengngontrol perubahan fasa tanpa menggunakan modulasi • G 1 B: Telegrafi otomatis dengan mengngontrol perubahan fasa tanpa menggunakan modulasi • G 2 A: Telegrafi dengan menghidup matikan frek pemodulasi, atau menghidup matikan pancaran bermodulasi fasa • G 3 E: Telefoni dengan modulasi fasa • G 3 C: Pancaan facs dengan modulasi fasa
Pembangkitan Telegrafi A 1 A 3. 825 KHz On / Off sesuai kode Morse
Emisi kode Telegrafi A 2 A 3. 825 KHz Tone 800 Hz On / Off sesuai kode Morse
Emisi Telefoni Band sisi ganda Informasi Fc + Fm > USB Fc – Fm > LSB 3. 840 KHz Informasi 3. 840 + 0. 300 = 3. 840, 3 3. 840 + 3. 400 = 3. 843, 4 3. 840 - 0. 300 = 3. 839, 7 300 – 3400 Hz 3. 840 - 3. 400 = 3. 836, 6 Suara manusia
Modulasi frekwensi (Fxx) 3. 825 KHz 3. 824 KHz
Modulasi fasa (Gxx) 0 180 360 3. 825 KHz 180 360 540 3. 825 KHz

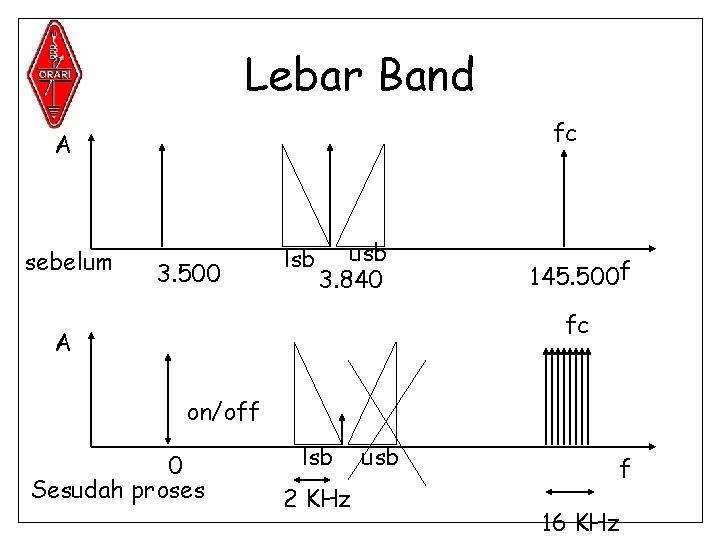

Lebar Band fc A sebelum 3. 500 lsb usb 3. 840 145. 500 f fc A on/off 0 Sesudah proses lsb 2 KHz usb f 16 KHz
Penulisan Kelas Emisi 1 2 3 4 Lebar band 3 angka dan 1 huruf Contoh: 200 Hz ditulis 200 H 2. 2 KHz dirulis 2 K 20 16 KHz ditulis 16 K 0 3 KHz ditulis 3 K 00 5 6 7 Jenis emisi 5 = sistem modulasi 6 = Jenis pemodulasi 7 = Jenis Informasi F 1 A G 1 A A 3 E F 1 B G 1 B A 3 C F 2 A G 2 A A 2 A H 3 E F 2 B G 3 E A 2 B R 3 E F 3 E G 3 C J 3 E F 3 C
Contoh penulisan kelas emisi • 200 HA 1 A telegrafi dengan cara menghidup-matikan pancaran tanpa modulasi suara dengan lebar band tidak lebih dari 200 Hertz • 3 K 00 J 3 E teleponi band sisi tunggal (ssb) dengan gelombang pembawa yang sebagian besar dikurangi dengan lebar band tidak lebih dari 3 Kilo. Hertz

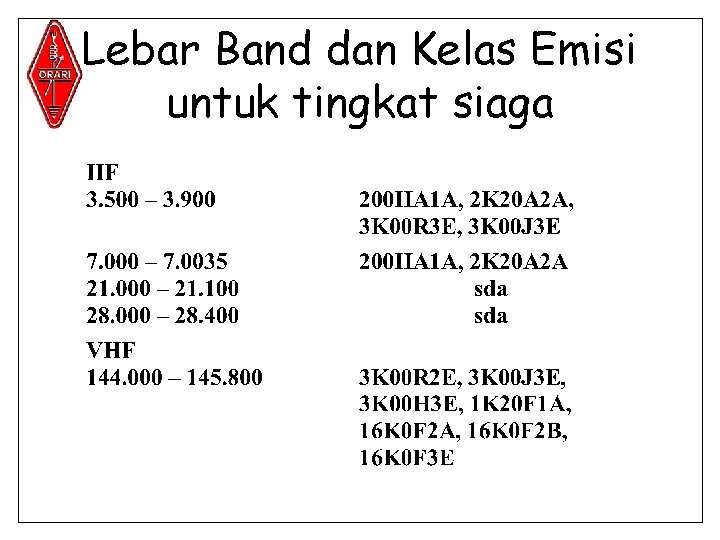

Lebar Band dan Kelas Emisi untuk tingkat siaga

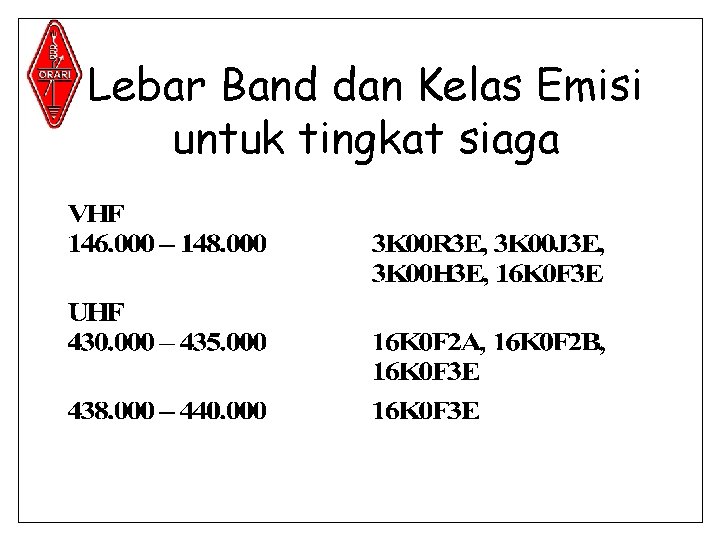

Lebar Band dan Kelas Emisi untuk tingkat siaga
Band plan Satelit Amatir • • 29. 3 – 29. 5 Mhz 145. 8 – 146. 0 MHz 435. 0 – 438. 0 MHz 1260. 0 – 1270. 0 MHz
Toleransi frekwensi • 100 Hz untuk frekwensi < 30 MHz • 5 x 10 -6 untuk frek. 30 MHz ~ 1 GHz • 5 x 10 -5 untuk frek. 1 GHz ~ 3 GHz
TERIMA KASIH • Mudah-mudahan bermanfaat. • Sebagai referensi, lihat SK DIRJEN No 027/DIRJEN/1998, pasal 38 s/d pasal 41
