Kehilangan Energi pada ALIRAN MELALUI PIPA PESAT PERSAMAAN

Kehilangan Energi pada ALIRAN MELALUI PIPA PESAT

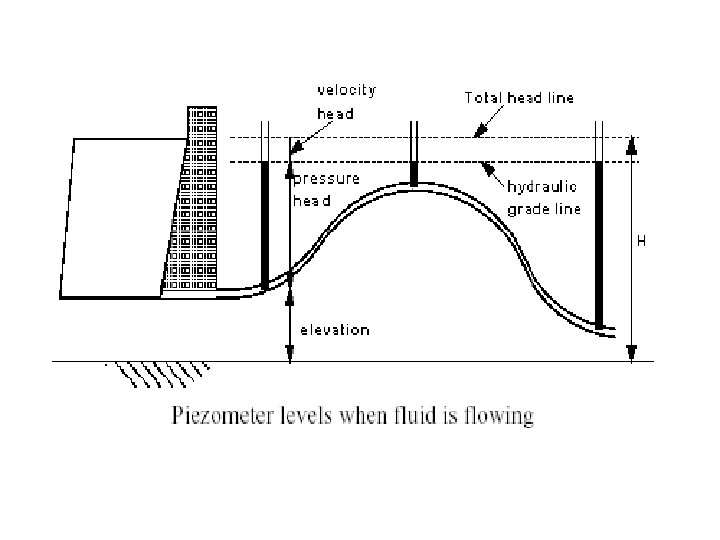

PERSAMAAN BERNAULLI

Tinggi Kekasaran pipa

Contoh Soal • Suatu Pipa pesat dari baja dengan panjang 350 m, diameter 8 inch, mengalirkan debit air sebesar 750 lt/dt. Suhu air 20 o C. Hitung kehilangan energi yang terjadi. • Suatu pipa dari baja dengan panjang 2000 m, diameter 250 mm, mengalirkan air dengan suhu 20 o C. Jika terjadi kehilangan energi sebesar 2 m, hitung debit aliran. • Tentukan dimensi pipa baja yang mengalirkan debit 500 lt/dt dan kehilangan energi maks yg diijinkan 5 m/km

Rumus-rumus empiris • Pipa di daerah transisi

Pipa di daerah turbulen

Kehilangan tenaga Sekunder • Perbesaran penampang • Pengecilan penampang • Belokan Pipa

Perbesaran penampang

Perbesaran penampang

Pengecilan Penampang

Belokan pipa

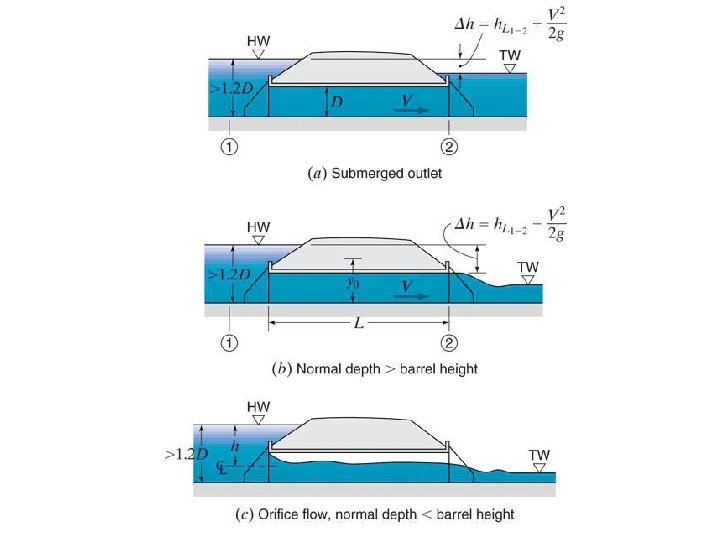

Tinggi kecepatan diabaikan : Garis tenaga dan garis tekanan berimpit

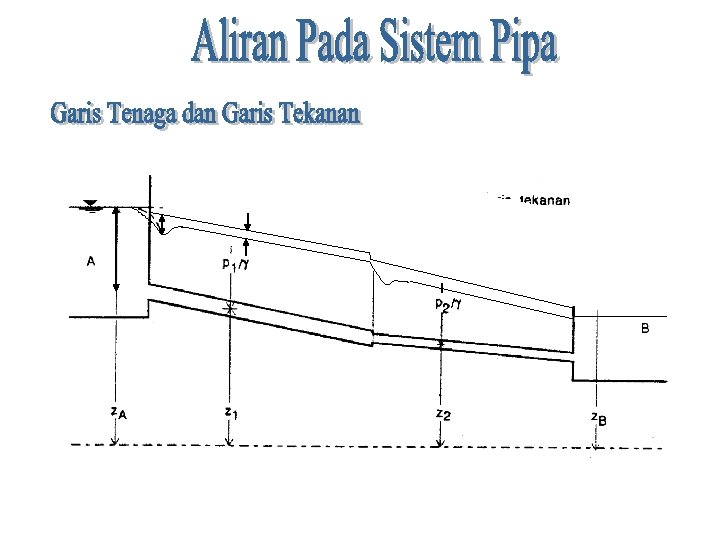

Dua reservoir A dan B dihubungkan dengan 3 buah pipa yang dihubungkan secara seri dengan urutan sbb: Reservoir A pipa 1 pipa 2 pipa 3 Reservoir B. Data ketiga pipa adalah sebagai berikut: -pipa 1 panjang 1000 m; diameter = 160 mm; -pipa 2 panjang 1600 m; diameter = 200 mm; -pipa 3 panjang 850 m; diameter = 180 mm; Jika debit yang mengalir sebesar Q = 0, 02 m 3/s dan koefisien kekasaran Darcy-Weisbach untuk ketiga pipa sama sebesar f = 0, 02; • Hitung selisih elevasi muka air antara kedua reservoir (kehilangan energi primer dan sekunder diperhitungkan) • Gambarkan garis tenaga dan garis tekanan pada pipa seri tersebut (tinggi tekanan tidak diabaikan)
