KEE/SOES 7. přednáška Vlastnosti FV článků Ing. Milan Bělík, Ph. D.

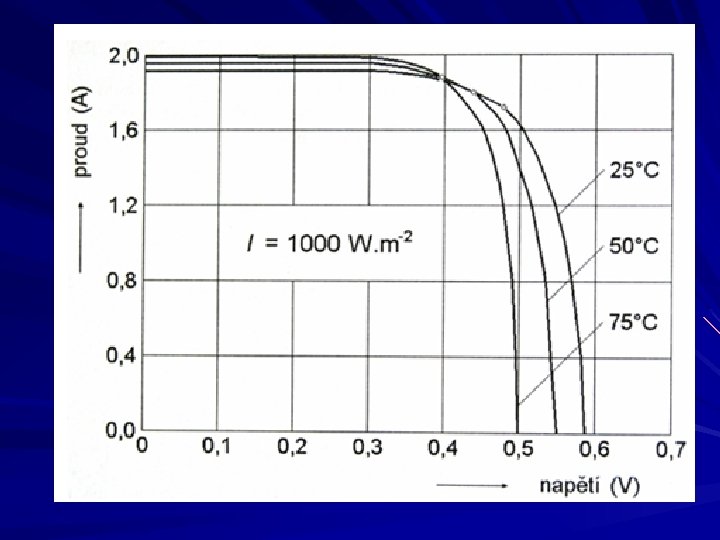

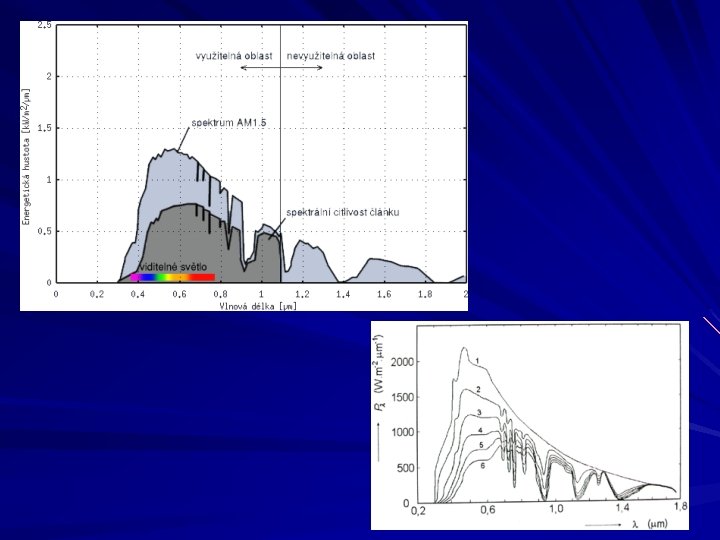

Vlastnosti FV článků Standardní testovací podmínky (STP) teplota článků 25 °C intenzita záření 1000 W/m 2 spektrum AM 1, 5 Global Skutečné provozní podmínky

Diodový model FV článku Is – saturační závěrný proud Vth=k*T/e – termální napětí (tepelná energie vztažená na e) Iph - generovaný proud [A] Rs – sériový odpor článku Gp – paralelní svod článku

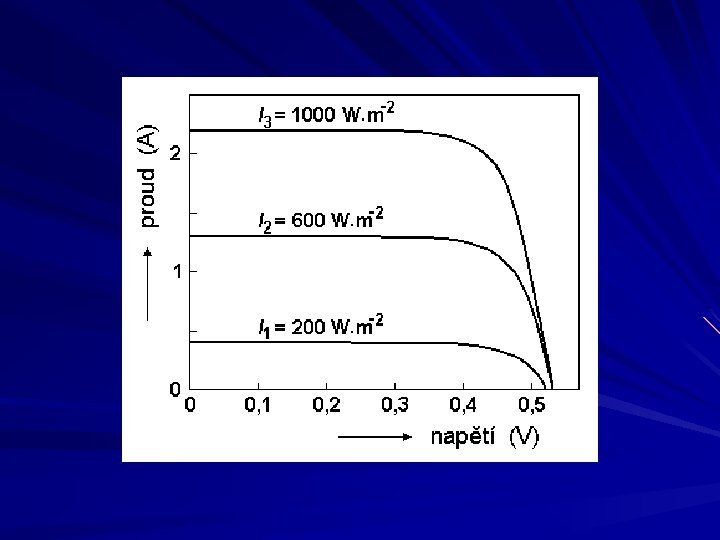

Vliv parametrů na tvar VA charakteristiky

Parametry FV článků I 450 Isc - zkratový proud [A] (proud tekoucí článkem při napětí 0 V) Uoc - napětí fotovoltaického článku naprázdno [V] Pm maximální výkon [W], který může článek dodávat Im - proud, při kterém solární článek dodává maximální výkon [A] Um - napětí, při kterém solární článek dodává maximální výkon [V] FF- Fill Factor [-], parametr který se určuje výpočtem podle vzorce: FF = (Im × Um) / (Uoc × Isc) Eef- účinnost fotovoltaického článku [%] (účinnost fotovoltaických článků Rso - sériový odpor solárního článku [ ] Rsh - paralelní odpor solárního článku [ ]

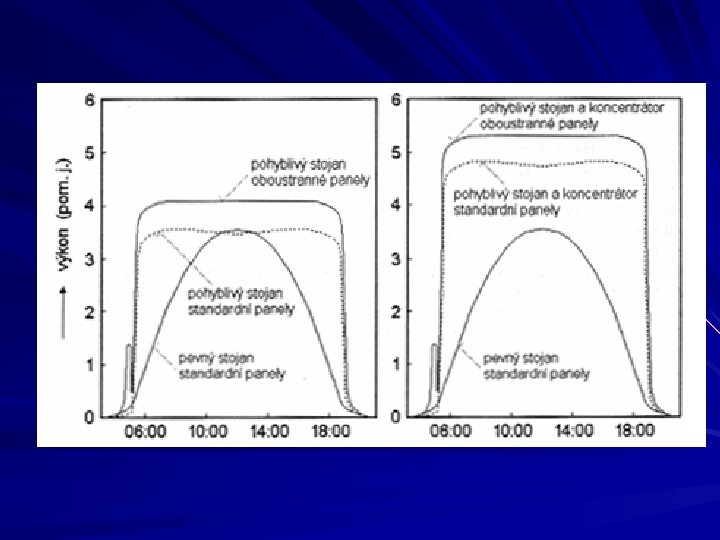

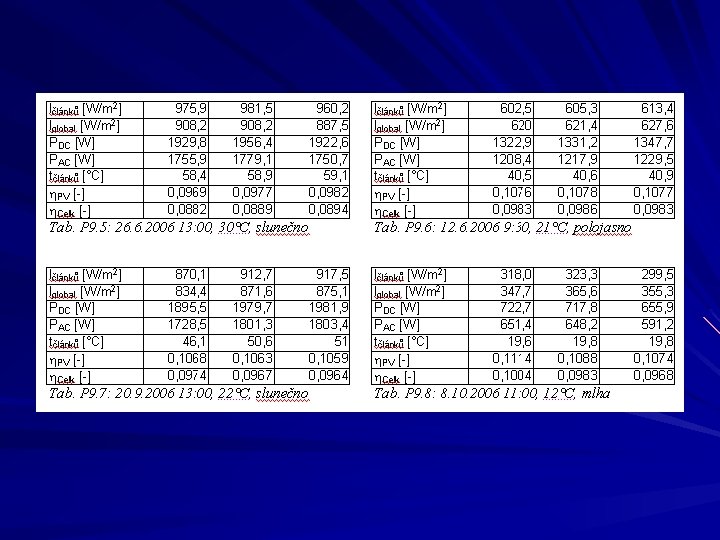

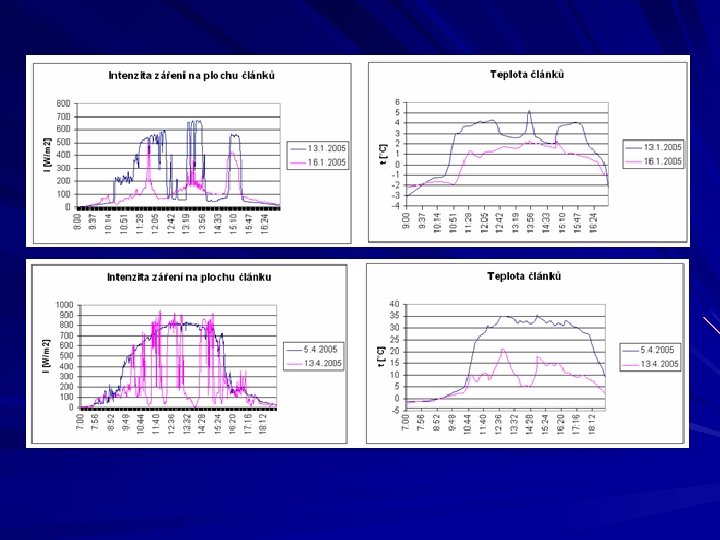

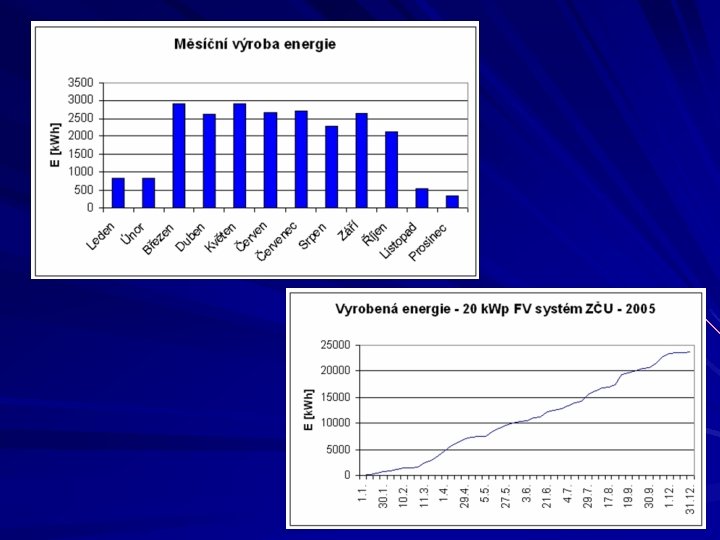

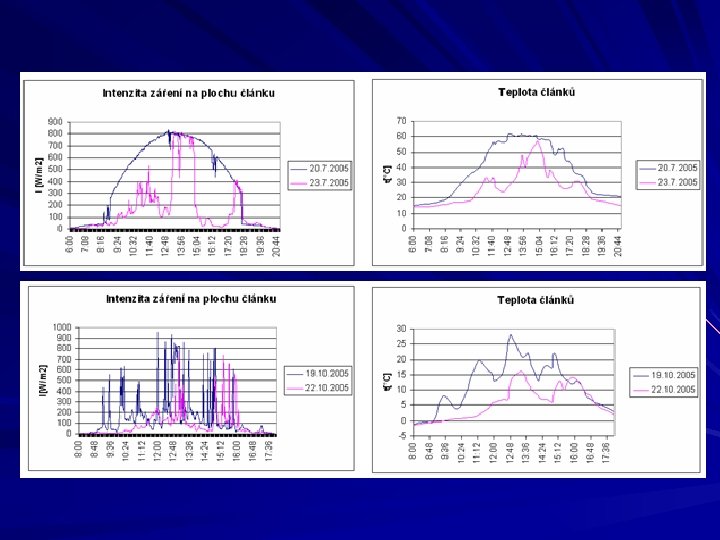

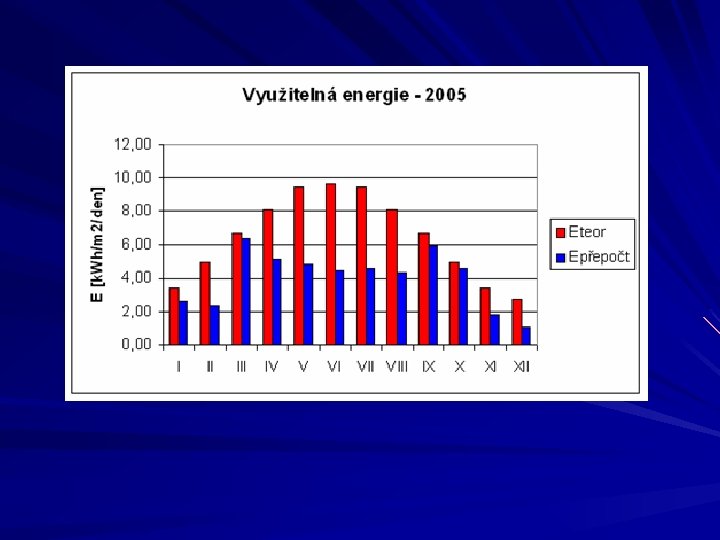

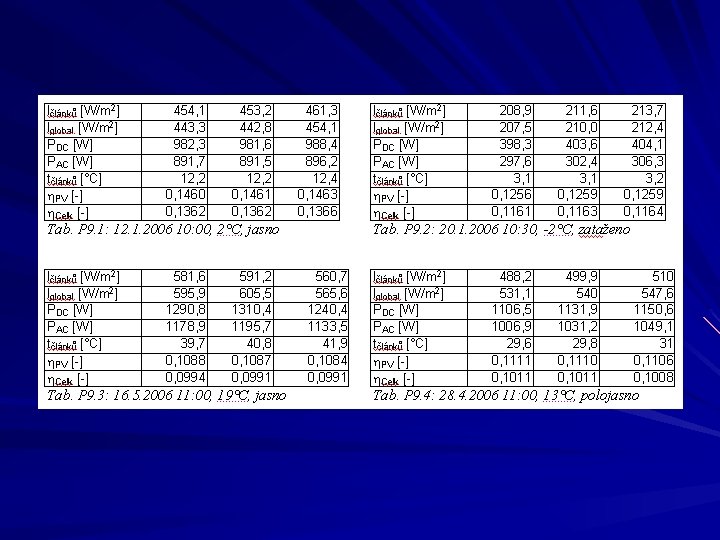

20 k. Wp FV system intenzita osvitu fotovoltaického pole [W/m 2] teplota čidla intenzity osvitu fotovoltaického pole [°C] intenzita globálního slunečního záření [W/m 2] teplota fotovoltaických panelů [°C] stejnosměrný proud pole č. 8 [A] stejnosměrné napětí pole č. 8 [V] výkon pole č. 8 [W] venkovní teplota [°C] celková vyrobené elergie [k. Wh] intenzita globálního záření [W/m 2] teplota okolí [°C] dávka UV záření [MED, m. J/cm 2] Vliv na síť

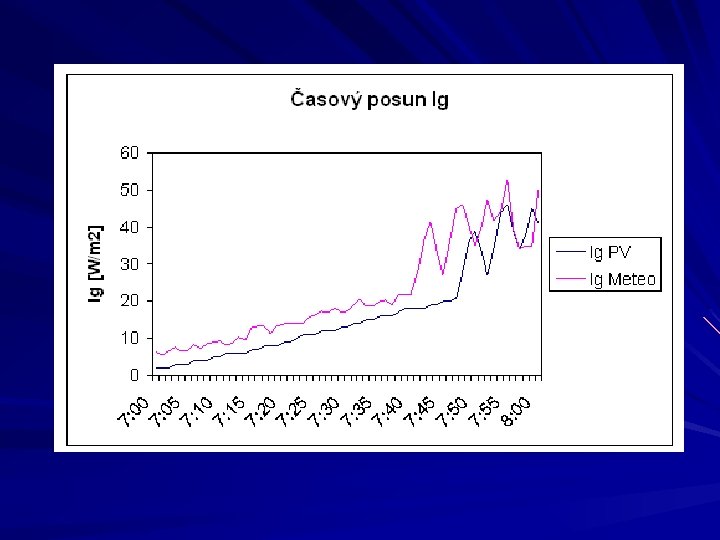

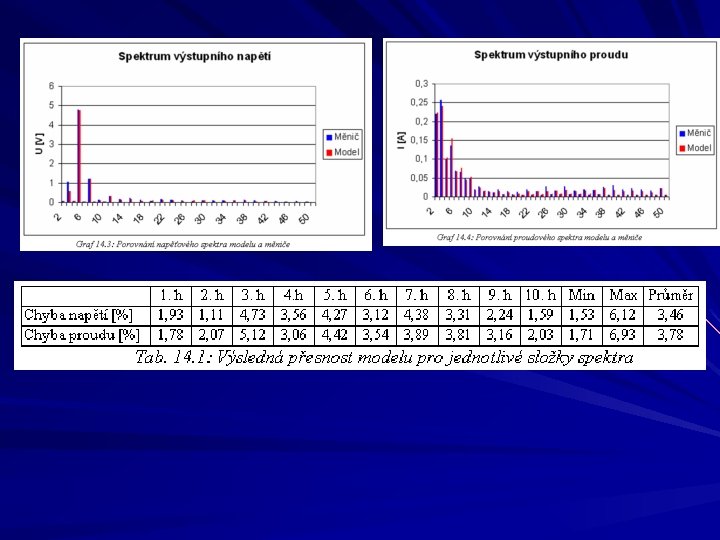

Model 20 k. Wp FV systemu Synchronizace vstupních dat Selekce vstupních dat Vytvoření základních VA charakteristik Vytvoření korekčních křivek Model střídače Spektrální analýza

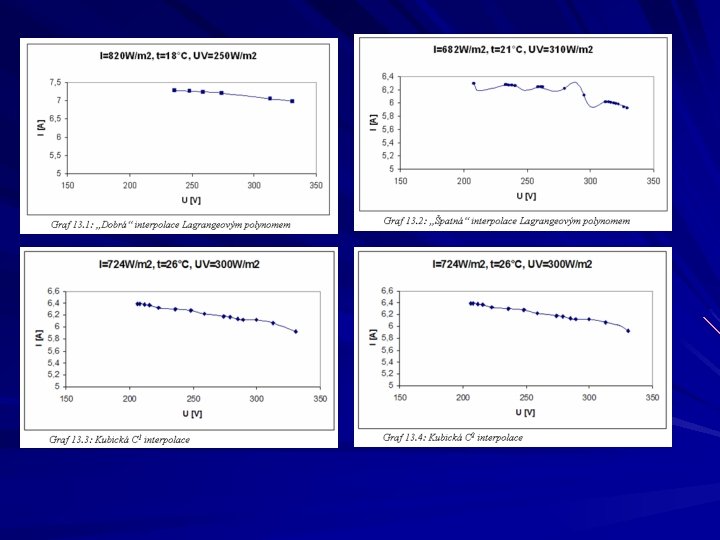

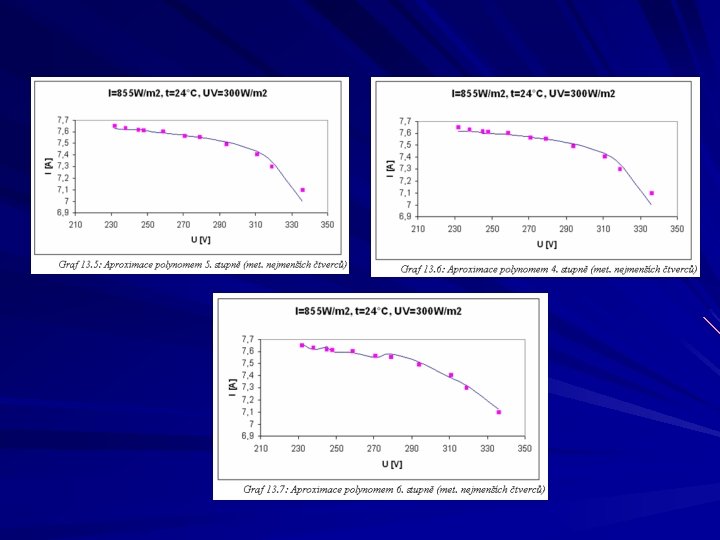

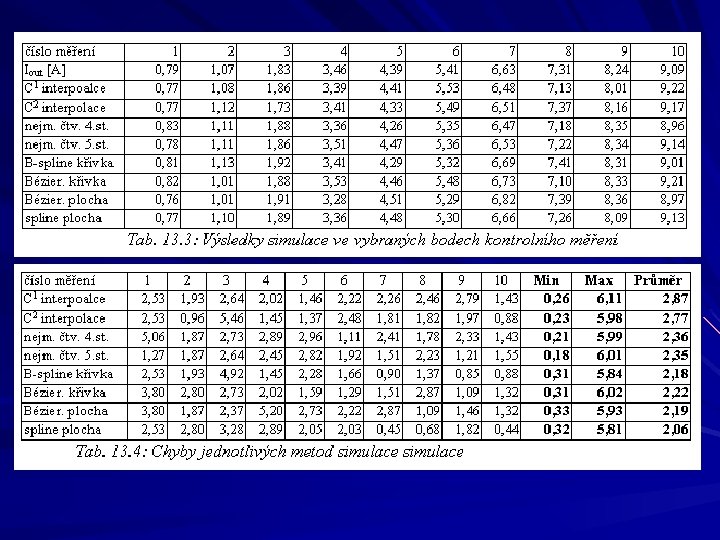

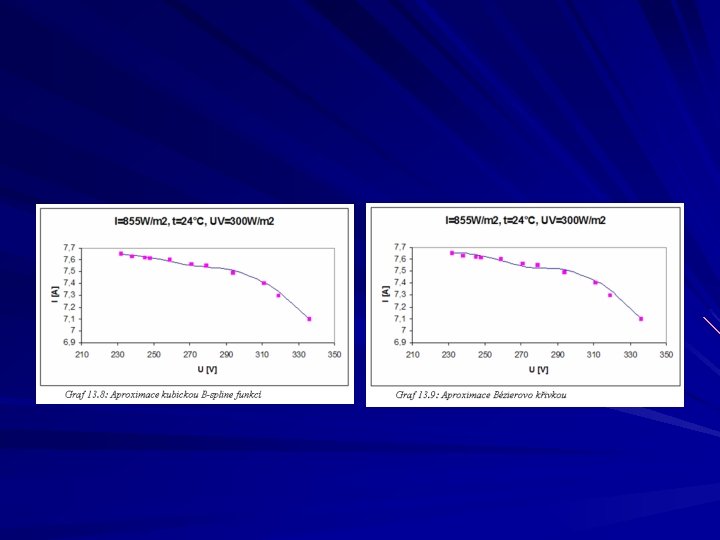

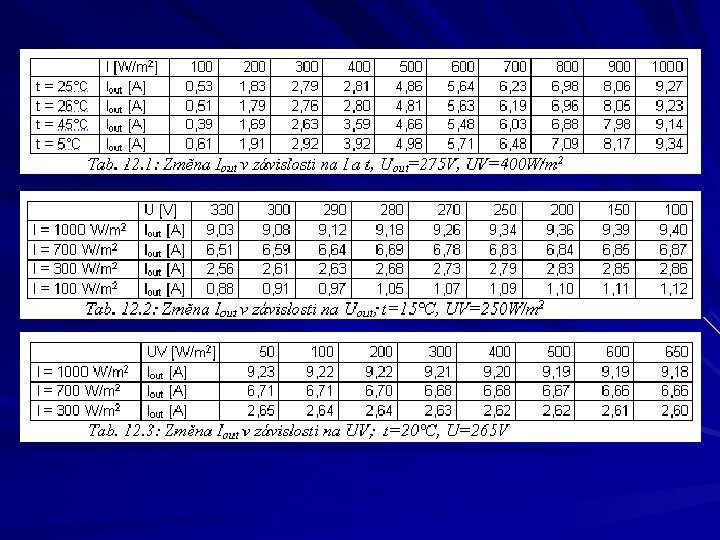

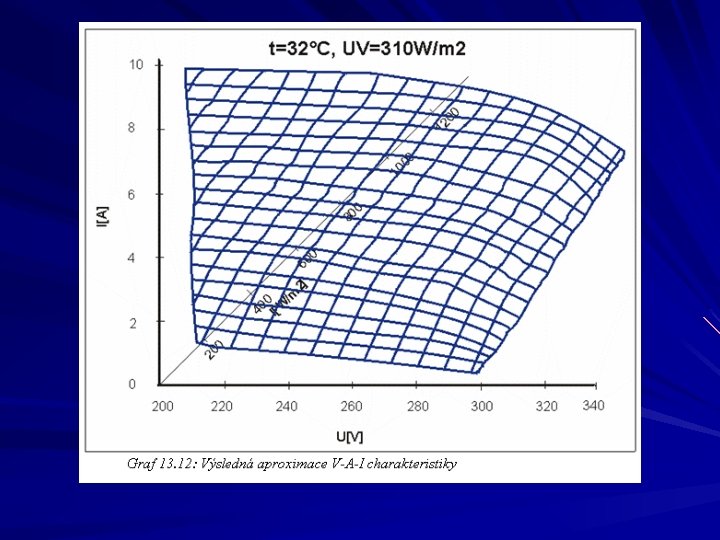

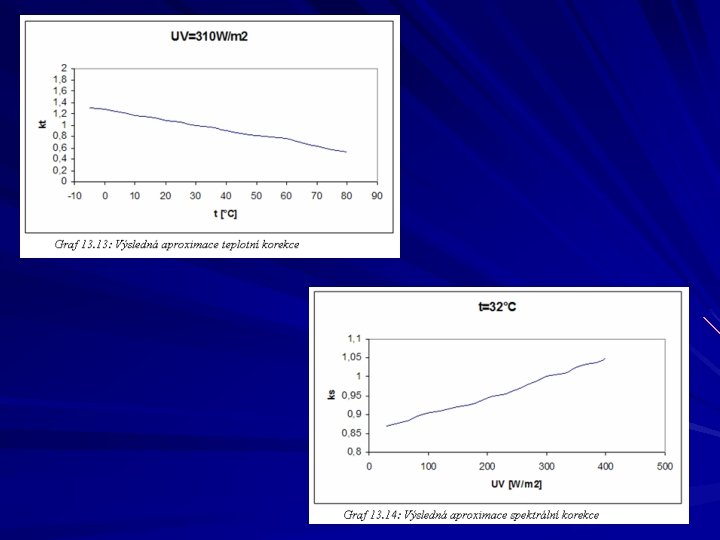

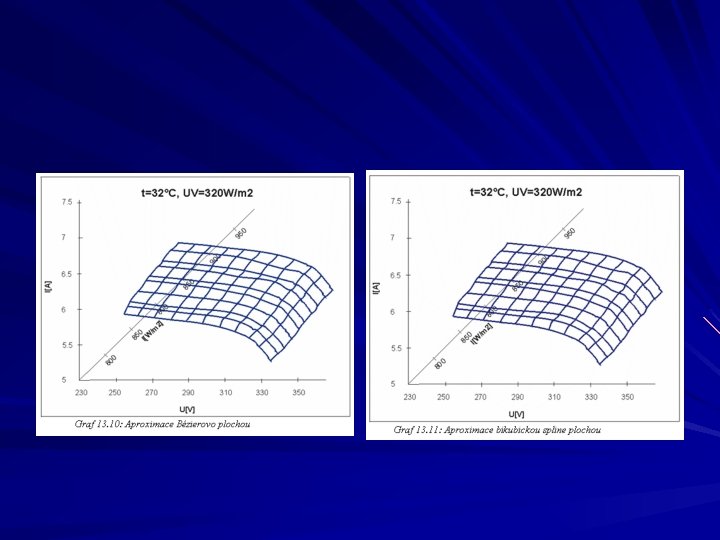

Hustota polí byla spočítána s krokem výstupního napětí 1 V v mezích 200 – 350 V a s krokem intenzity dopadajícího záření 1 W/m 2 v mezích 80 – 1250 W/m 2. Nejpřesnější vyjádření těchto charakteristik bylo získáno pro teplotu pole 32 °C a obsah UV záření 310 W/m 2, pro které bylo k dispozici nejvíce vstupních hodnot. Jednorozměrná pole opravných koeficientů s krokem 1 °C v rozsahu – 5 až +81 °C (lze dále extrapolovat) a 10 W/m 2 v rozsahu 30 – 400 W/m 2 (lze dále extrapolovat).
