Když zateplení domu nestačí? Ing. Tomáš Pošta, Weber

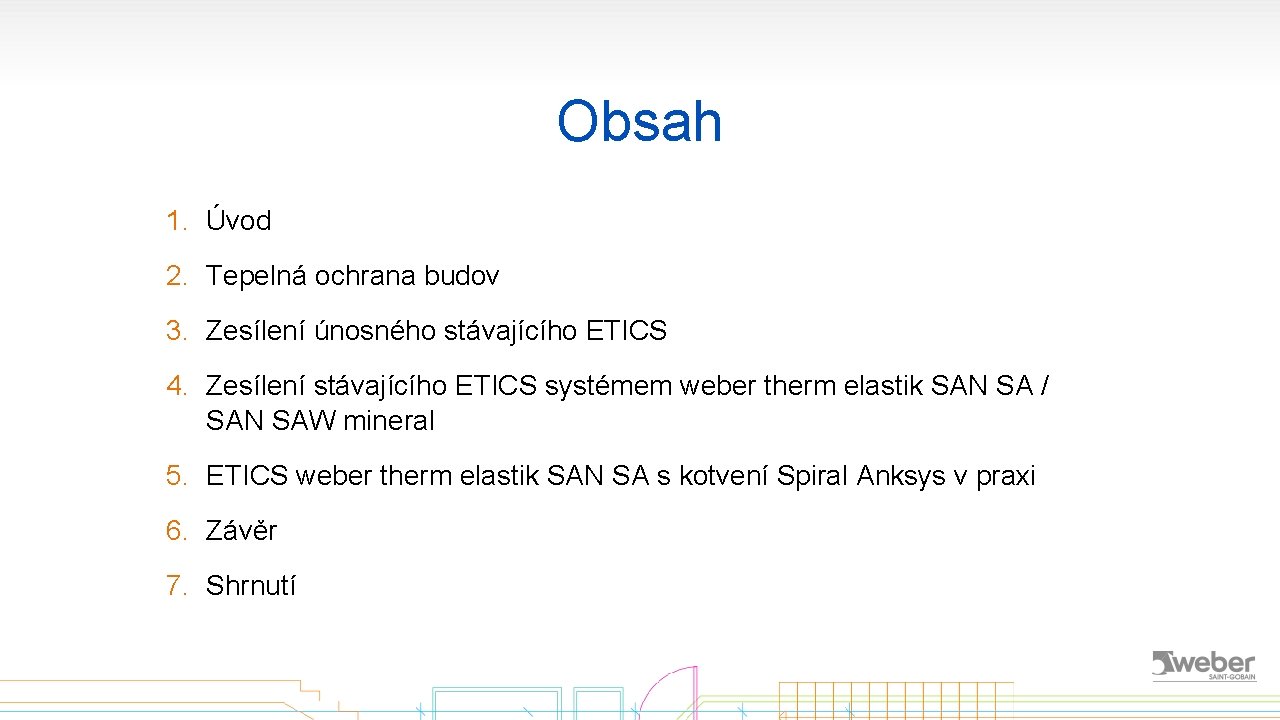

Obsah 1. Úvod 2. Tepelná ochrana budov 3. Zesílení únosného stávajícího ETICS 4. Zesílení stávajícího ETICS systémem weber therm elastik SAN SA / SAN SAW mineral 5. ETICS weber therm elastik SAN SA s kotvení Spiral Anksys v praxi 6. Závěr 7. Shrnutí

1. Úvod

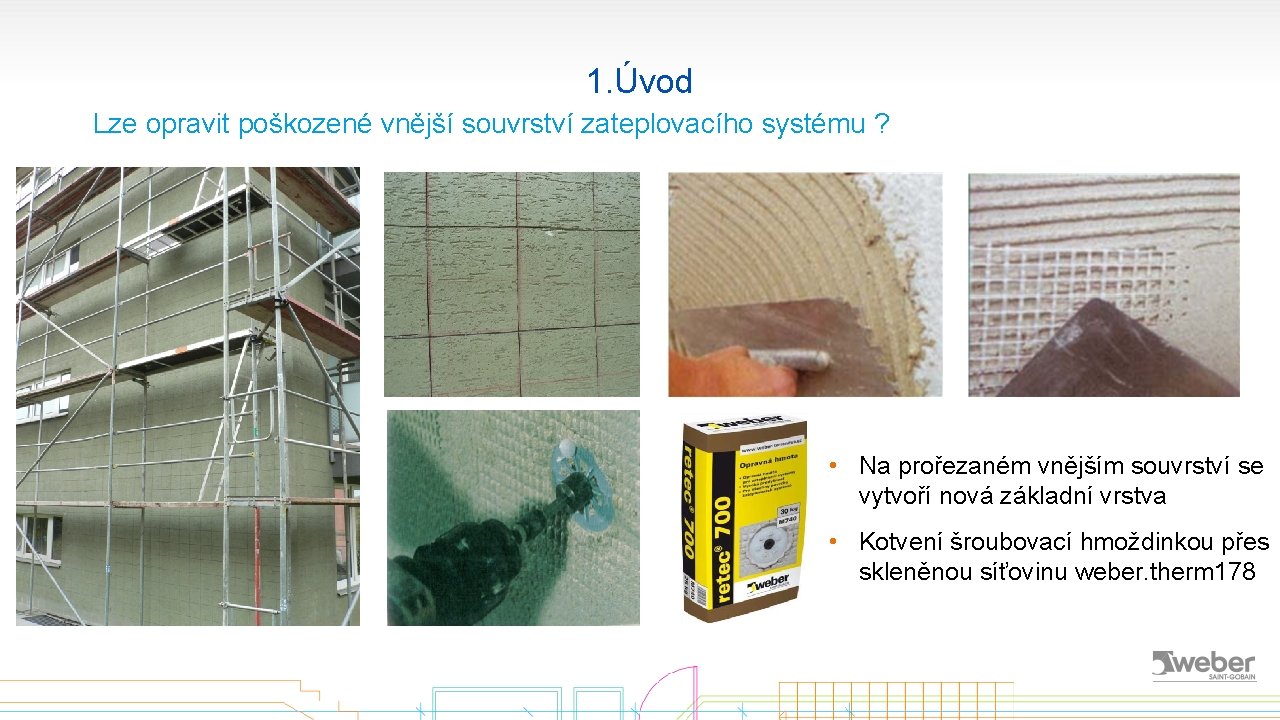

1. Úvod Lze opravit poškozené vnější souvrství zateplovacího systému ? • Na prořezaném vnějším souvrství se vytvoří nová základní vrstva • Kotvení šroubovací hmoždinkou přes skleněnou síťovinu weber. therm 178

1. Úvod Sanace omítky ETICS napadené řasami • Odstranění řasy pomocí odstraňovače řas, mechů a lišejníků • Natření omítky nátěrem weber. ton bio Prevence • Volba vhodného druhu omítky • Omítky rezistentní proti růstu mikroorganismů • Weber. pas aqua. Balance, weber. pas extra. Clean active

2. Tepelná ochrana

2. Tepelná ochrana

2. Tepelná ochrana budov Stěna z plných cihel tl. 45 cm • Stavební zákon 1886 – nosná zeď z cihel 45 cm, z kamene 60 cm • ČSN 730540 1964 – cihelná zeď tl. 45 cm, tepelný odpor pro vnější stěnu RN = 0, 55 m 2. K/W • ČSN 730540 1979 – tepelný odpor pro vnější stěnu RN = 1 m 2. K/W Revize ČSN 730540 • ČSN 730540 -2 2011 • součinitel prostupu tepla, vnější stěna, těžká konstrukce UN = 0, 30 W/m 2 (tepelný odpor RN = 3, 16 m 2. K/W) • Doporučené hodnoty, doporučené hodnoty pro pasivní stavby UN REC = 0, 25 W/m 2, UPAS = 0, 18 až 0, 12 W/m 2 RN = 0, 55 m 2. K/W Běžná tloušťka zateplení 5 cm

2. Tepelná ochrana budov Obvodové pláště panelových soustav Příklad skladby PD • Před revizí ČSN 730540 v roce 1979 U = 0, 85 W/m 2 K, R = 1 m 2 K/W • Železobeton • S ETICS 60 mm EPS U = 0, 37 W/m 2 K 100 mm • Polystyren 40 mm • Železobeton 50 mm • ETICS 60 mm • Po revizi ČSN 730540 v roce 1979 U = 0, 48 W/m 2 K, R = 1, 9 m 2 K/W • Železobeton • Polystyren 80 mm • S ETICS 60 mm EPS U = 0, 28 W/m 2 K • Železobeton 60 mm • ETICS 60 mm 100 mm

3. Zesílení únosného stávajícího ETICS

3. Zesílení únosného stávajícího ETICS Zesílení stávajícího ETICS, který vyhoví zkoušce smykem • Zkouška smykem se provádí na stávajícím ETICS, na desce izolantu 500 x 1000 mm ETICS weber therm elastik SAN Skladba ETICS weber therm elastik SAN 1. Stávající ETICS 2. Lepicí hmota w. t elastik. Nový ETICS – izolant 3. Šroubová moždinka 4. Nová sokl. Lišta + sokl. Nástavec 5. Stěrková hmota w. t elastik 6. Skleněná síťovina 7. Podkladní nátěr 8. Omítka weber. pas

4. Zesílení ETICS systémem weber therm elastik SAN SA / SAN SAW mineral

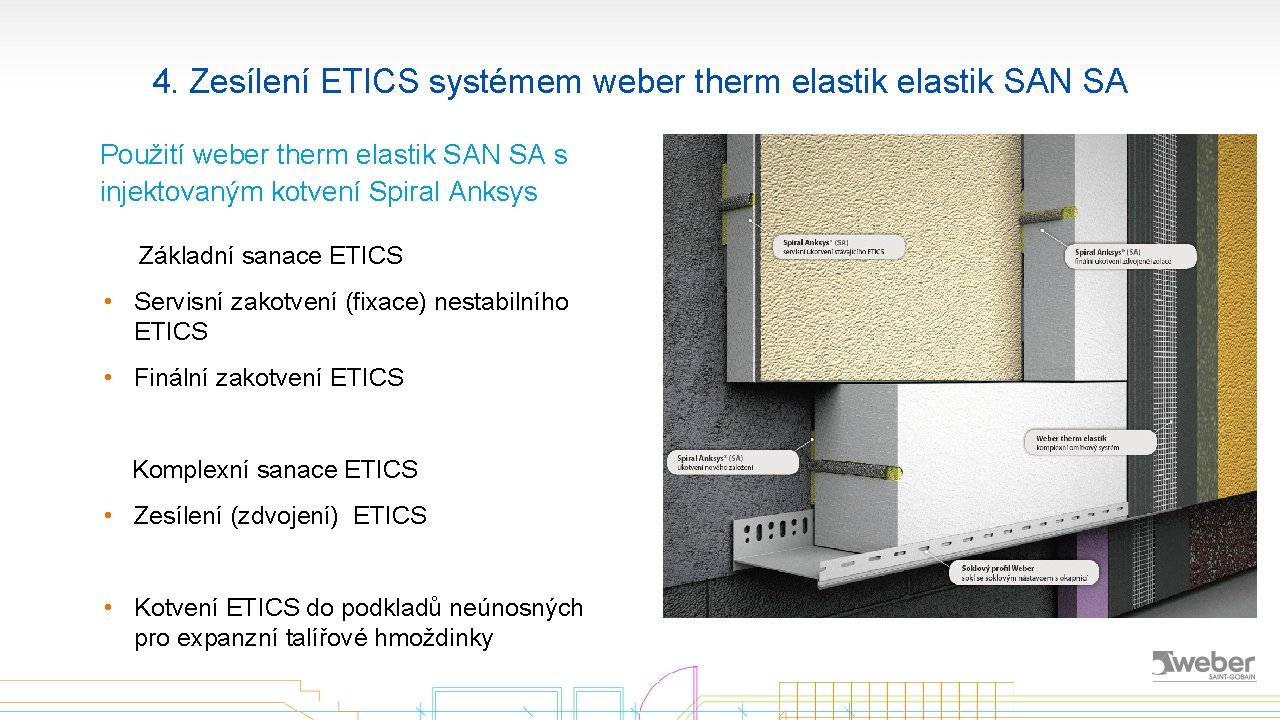

4. Zesílení ETICS systémem weber therm elastik SAN SA Použití weber therm elastik SAN SA s injektovaným kotvení Spiral Anksys Základní sanace ETICS • Servisní zakotvení (fixace) nestabilního ETICS • Finální zakotvení ETICS Komplexní sanace ETICS • Zesílení (zdvojení) ETICS • Kotvení ETICS do podkladů neúnosných pro expanzní talířové hmoždinky

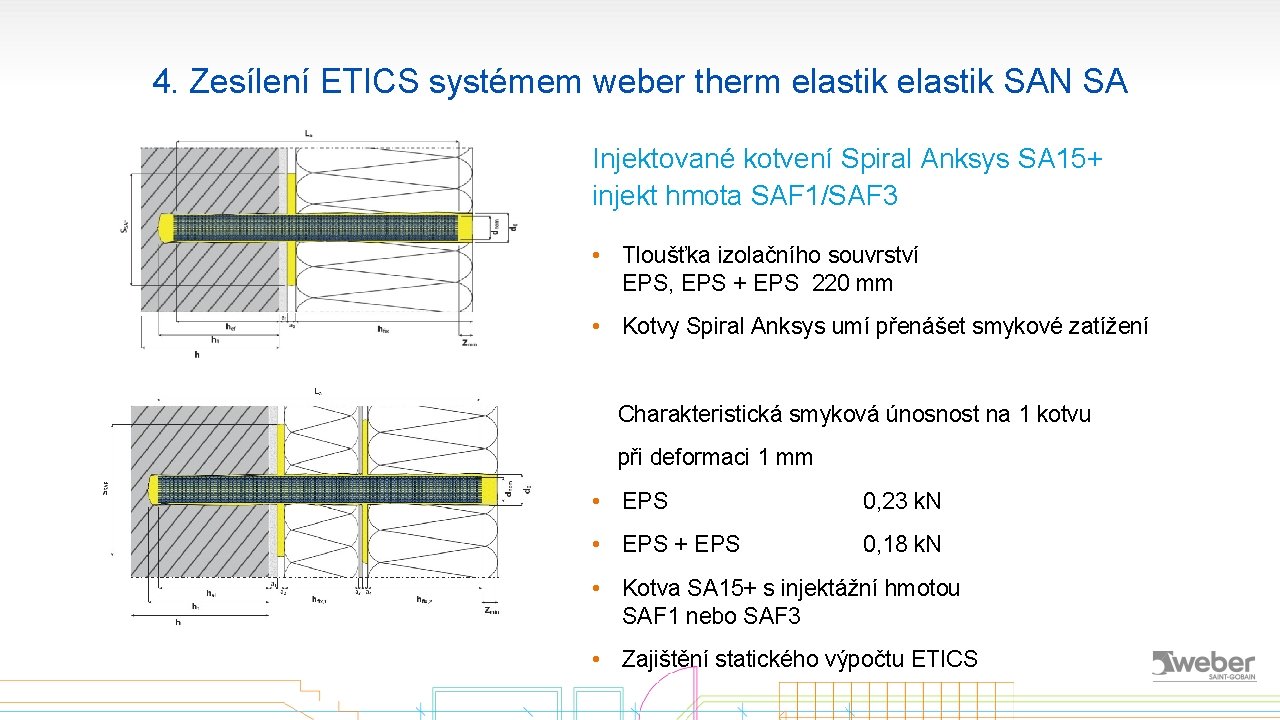

4. Zesílení ETICS systémem weber therm elastik SAN SA Injektované kotvení Spiral Anksys SA 15+ injekt hmota SAF 1/SAF 3 • Tloušťka izolačního souvrství EPS, EPS + EPS 220 mm • Kotvy Spiral Anksys umí přenášet smykové zatížení Charakteristická smyková únosnost na 1 kotvu při deformaci 1 mm • EPS 0, 23 k. N • EPS + EPS 0, 18 k. N • Kotva SA 15+ s injektážní hmotou SAF 1 nebo SAF 3 • Zajištění statického výpočtu ETICS

4. Zesílení ETICS systémem weber therm elastik SAN SA Kotvení Spiral Anksys • Detail hmoždinky SA 15+ • Řez hmoždinkou SA 15+ • Servisní kotvení

4. Zesílení ETICS systémem weber therm elastik SAN SA Použití weber therm elastik SAN SAW mineral s injektovaným kotvení Spiral Anksys Základní sanace ETICS • Servisní zakotvení (fixace) nestabilního ETICS • Finální zakotvení ETICS Komplexní sanace ETICS • Zesílení (zdvojení) ETICS • Kotvení ETICS do podkladů neúnosných pro expanzní talířové hmoždinky

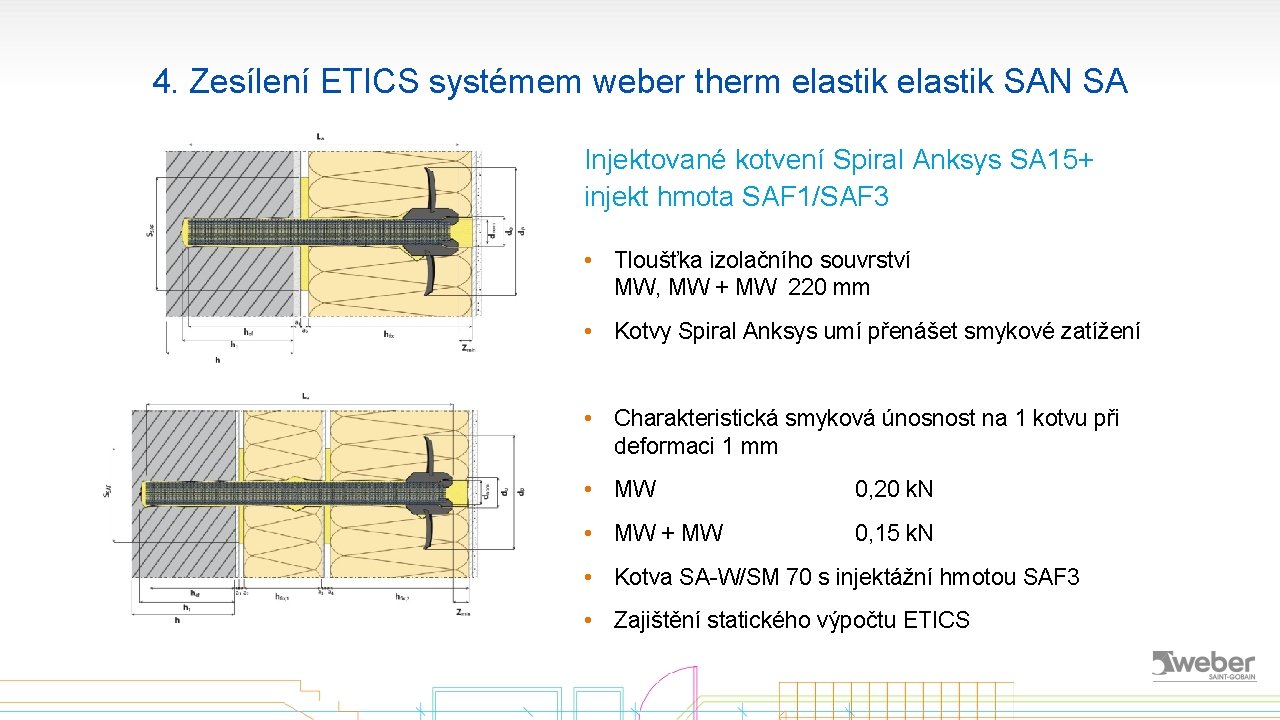

4. Zesílení ETICS systémem weber therm elastik SAN SA Injektované kotvení Spiral Anksys SA 15+ injekt hmota SAF 1/SAF 3 • Tloušťka izolačního souvrství MW, MW + MW 220 mm • Kotvy Spiral Anksys umí přenášet smykové zatížení • Charakteristická smyková únosnost na 1 kotvu při deformaci 1 mm • MW 0, 20 k. N • MW + MW 0, 15 k. N • Kotva SA-W/SM 70 s injektážní hmotou SAF 3 • Zajištění statického výpočtu ETICS

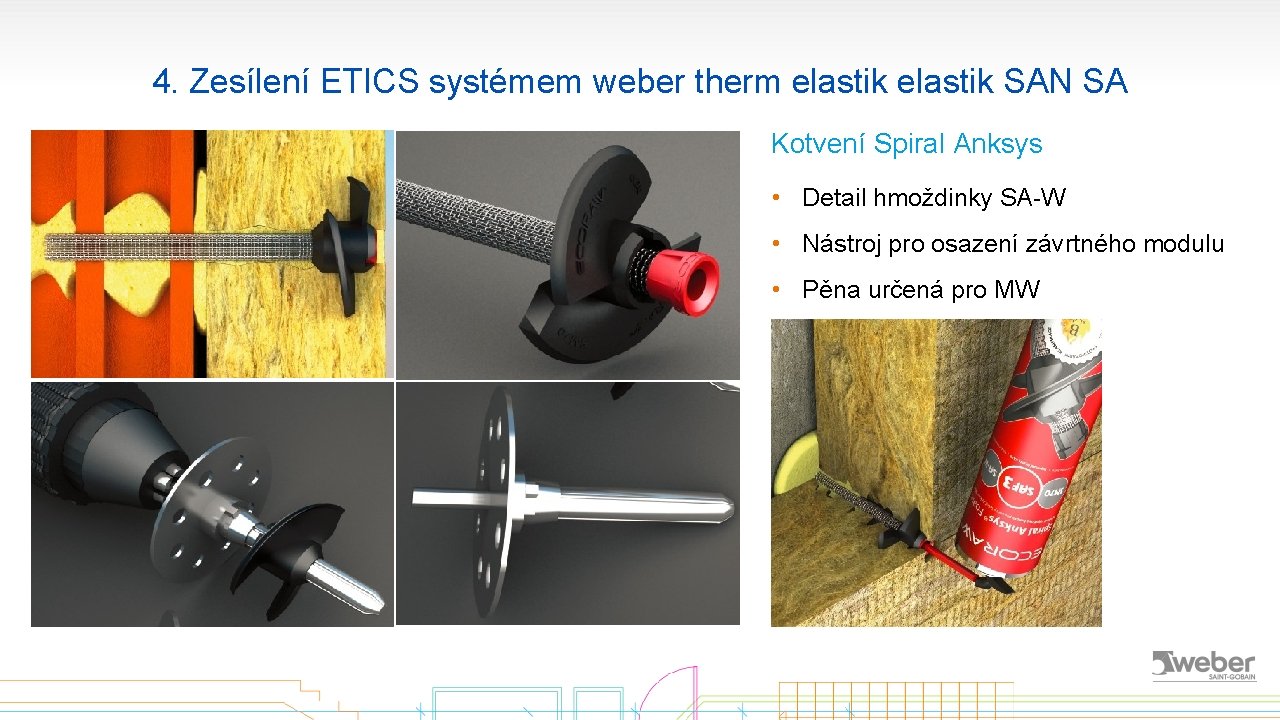

4. Zesílení ETICS systémem weber therm elastik SAN SA Kotvení Spiral Anksys • Detail hmoždinky SA-W • Nástroj pro osazení závrtného modulu • Pěna určená pro MW

5. Záver

6. Co byste měli vědět Weber projektanty připravil elektronický katalog • BIM (Building information modelling) informační modelování budov, proces vytváření správy dat o budově • Kontaktních zateplovacích systémů • Sortimentu podlah • Stažení příslušných pluginů na www. weber-panel. cz • Plugin pro Archi. CAD Weber. AC. cs. v 1. zip • Archi. CAD od verze 18 • Plugin pro Autodesk Revit Weber. RA. cs. v 1. zip • Autodesk Revit od r. 2014

6. Co byste měli vědět Nová norma ČSN 73 08 10 Požární bezpečnost staveb – Společná ustanovení • Detaily založení ETICS - PKO • Detaily řešení nadpraží ETICS - PKO • Rádce Weber 2017 str. 40

6. Co byste měli vědět Nový kalkulátor hmoždinek Weber • Použití hmoždinek pro různé izolanty • Povrchová, zapuštěná montáž • Použití přídavných talířků • Rádce 2017 str. 41 • Ke stažení na www. weber-panel. cz

6. Co byste měli vědět Řešení omítek v tmavých barevných odstínech na zateplovacích systémech Rádce Weber 2017 str. 150 • Technologie weber. reflex pigmenty odrážející infračervené (IR) záření • HBW - koeficient světelné odrazivosti • TSR – (total solar reflectance) celková sluneční odrazivost Produkty pro použití v chladném období • Weber. therm elastik Z • Weber. therm mínus 7 • Urychlovač do omítek

6. Co byste měli vědět Weber. design – další omítky v řadě designových omítek

6. Shrnutí

7. Shrnutí • ETICS weber therm elastik SAN SA určen pro sanaci a zesílení (zdvojení) ETICS • Nový Weber kalkulátor – pro výpočet množství hmoždinek na 1 m 2 • Elektronický katalog pro navrhování zateplovacích a podlahových systémů BIM • Řešení ETICS s omítkou v tmavých barevných odstínech • ČSN 73 08 10 – požární bezpečnost staveb – detaily na základě vyzkoušených PKO • Komponenty ETICS pro chladné období • Omítky weber. design - nová řada

DĚKUJI ZA POZORNOST Ing. Tomáš Pošta divize Weber Saint-Gobain Construction Products CZ a. s. Radiová 364/3 102 00 Praha 10 www. weber-terranova. cz
